电视机复习汇总.doc

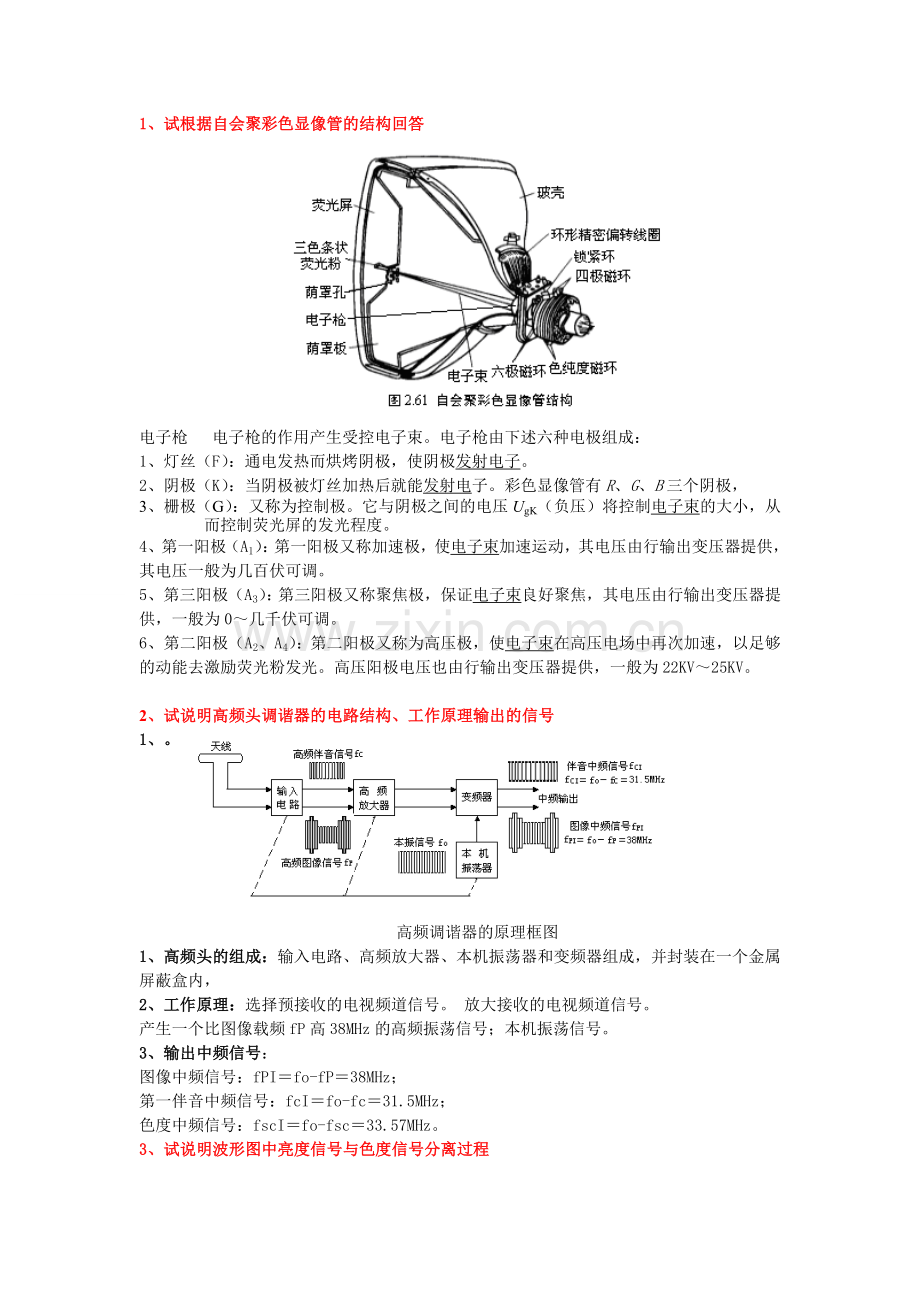

1、试根据自会聚彩色显像管的结构回答
评卷人

电子枪  电子枪的作用产生受控电子束。电子枪由下述六种电极组成：
1、灯丝（F）：通电发热而烘烤阴极，使阴极发射电子。
2、阴极（K）：当阴极被灯丝加热后就能发射电子。彩色显像管有R、G、B三个阴极，
3、栅极（G）：又称为控制极。它与阴极之间的电压UgK（负压）将控制电子束的大小，从而控制荧光屏的发光程度。
4、第一阳极（A1）：第一阳极又称加速极，使电子束加速运动，其电压由行输出变压器提供，其电压一般为几百伏可调。
5、第三阳极（A3）：第三阳极又称聚焦极，保证电子束良好聚焦，其电压由行输出变压器提供，一般为0～几千伏可调。
6、第二阳极（A2、A4）：第二阳极又称为高压极，使电子束在高压电场中再次加速，以足够的动能去激励荧光粉发光。高压阳极电压也由行输出变压器提供，一般为22KV～25KV。

2、试说明高频头调谐器的电路结构、工作原理输出的信号
1、。

高频调谐器的原理框图
1、高频头的组成：输入电路、高频放大器、本机振荡器和变频器组成，并封装在一个金属屏蔽盒内，
2、工作原理：选择预接收的电视频道信号。 放大接收的电视频道信号。
产生一个比图像载频fP高38MHz的高频振荡信号；本机振荡信号。
3、输出中频信号：
图像中频信号：fPI＝fo-fP＝38MHz；
第一伴音中频信号：fcI＝fo-fc＝31.5MHz；
色度中频信号：fscI＝fo-fsc＝33.57MHz。

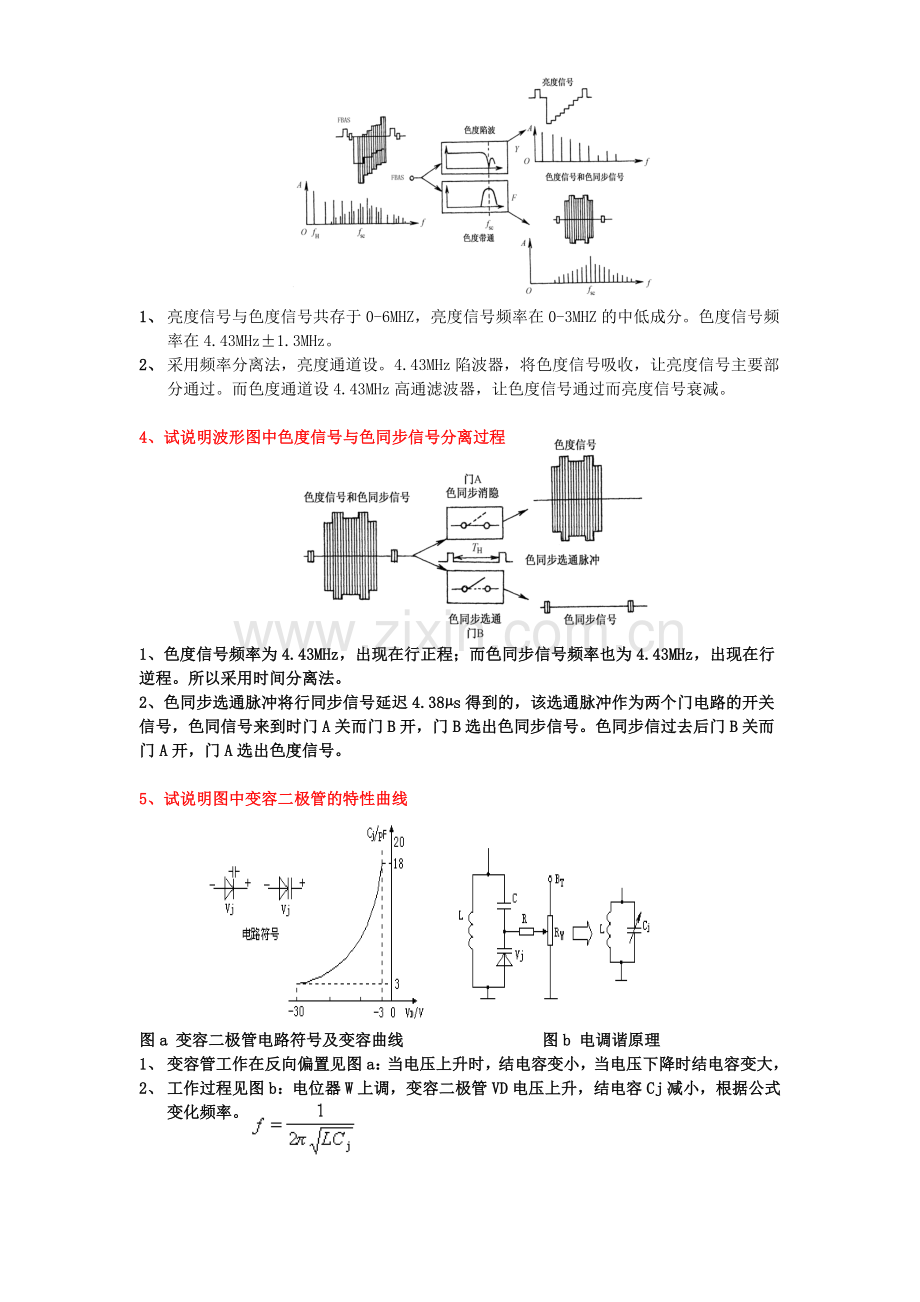

3、试说明波形图中亮度信号与色度信号分离过程
评卷人

1、 亮度信号与色度信号共存于0-6MHZ，亮度信号频率在0-3MHZ的中低成分。色度信号频率在4.43MHz±1.3MHz。
2、 采用频率分离法，亮度通道设。4.43MHz陷波器，将色度信号吸收，让亮度信号主要部分通过。而色度通道设4.43MHz高通滤波器，让色度信号通过而亮度信号衰减。

4、试说明波形图中色度信号与色同步信号分离过程
评卷人

1、色度信号频率为4.43MHz，出现在行正程；而色同步信号频率也为4.43MHz，出现在行逆程。所以采用时间分离法。
2、色同步选通脉冲将行同步信号延迟4.38µs得到的，该选通脉冲作为两个门电路的开关信号，色同信号来到时门A关而门B开，门B选出色同步信号。色同步信过去后门B关而门A开，门A选出色度信号。

5、试说明图中变容二极管的特性曲线

图a 变容二极管电路符号及变容曲线         图b 电调谐原理
1、 变容管工作在反向偏置见图a：当电压上升时，结电容变小，当电压下降时结电容变大，
2、 工作过程见图b：电位器W上调，变容二极管VD电压上升，结电容Cj减小，根据公式变化频率。

6、试说明框图AGC是自动增益控制电路的工作原理。
评卷人

1、当输入信号弱时，AGC电路不工作，中放高放增益最大，保证电视机正常工作。
2、当输入信号强时，则检波输出的FBAS信号幅度大，经AGC检波得到AGC控制电压升高，控制中放高放电路增益下降，检波输出信号幅度下降，保证电视机正常工作。

7、试说明伴音通道的性能要求
评卷人

1、增益要大，要求伴音中频电路的增益应达到60dB以上。
2、通频带要宽，伴音中放电路带宽要求为250～300 kHz。
3、 限幅特性要好，必须有效抑制各种寄生调幅干扰，减小伴音中的杂音。
4、 鉴频曲线的中心频率要准确，上、下曲线要对称，线性要好，直线部分的通频带要大于250 kHz。
放大器失真要小，频率响应范围要宽，不失真输出功率要大于0.5 W。
8、试说明同步分离与扫描系统的工作过程

1．同步分离电路作用：从视频全电视信号中分离中行、场同步信号。
幅度分离：全电视信号中分离复合同步信号。
宽度分离：从复合同步信号中分离场同步信号。
2．扫描电路的作用：
场扫描电路作用：产生幅度足够，线性良好的场锯齿波电流。
行扫描电路作用：产生幅度足够，线性良好的行锯齿波电流，同时提供本机所需的高压、中压等电压。

9、试说明电压合成式红外线遥控系统组成，各部分的组成与作用方框图

（1）遥控发射器  红外线遥控信号发射器主要由键盘矩阵、遥控器专用集成芯片、激励器和红外线发光二极管等组成，其作用是发射波长为940nm的红外光遥控信号
（2）遥控接收器  红外线遥控接收器一般由红外线光电二极管、前置放大器、解调等电路组成。
当收到红外遥控信号时，红外线光电二极管将红外光转换成相应的电流，再经前置放大器放大、限幅、整形、峰值检波等，得到遥控编码脉冲，送入微处理器。
（3）微处理器  对红外遥控指令进行识别译码，在内部的只读存储器中取得相应的指令控制程序，产生出相应的控制信号，通过接口电路去控制相应的单元电路。
微处理器是专用芯片，它由中央处理单元（CPU）、只读存储器（ROM）、随机存储器（RAM）及专用数模（D/A）转换器等组成。
（4）存储器  存储器是专门用于存储各电视频道的选台数据及模拟量控制数据，这些数据包括调谐、频段、音量、对比度、亮度和色饱和度电压等。
（5）接口电路  接口电路介于微处理器与被控制电路之间，其主要作用是进行D/A转换和电平转换。
D/A转换：将中央微处理器输出的PCM信号转换成被控电路所需的模拟电压。
电平转换：将D/A转换后的直流电平转换成被控电路所要求的电平。
10、试说明公共通道的组成及原理
评卷人

（1）预中放 用来补偿SAWF滤波而带来的损耗。该电路通常采用共射放大电路，命名为预中放。
（2）声表面波滤波器SAWF 用来一次性形成所需的中频幅频特性曲线。
（3）集成宽带中频放大器 将中频信号放大60～80dB，以满足视频检波器正常工作所需的输入（峰峰值1～3V）。
（4）视频检波与预视放视频检波器的作用
一是从38MHz图像信号调幅波中取出视频全电视信号；
二是将图像中频信号（38MHz）与第一伴音中频信号（31.5Mhz）进行差频，产生第二伴音中频信号，它仍然是调频波信号。
11、试说明AFT电路的工作原理。
评卷人

1、 AFT电路由中放限幅级、鉴频器（它谐振于图像中频38MHz）、直流放大级和频率控制元件（通常采用变容二极管）等组成。
2、 AFT电路的工作原理，当图像中频高于38MHz时，则AFT电路输出正极性的AFT电压VAFT，
3、 VAFT加到高频头本振回路变容二极管的负极上，使变容二极管的反向电压减小，等效Cj增大，本振频率降低，从而使高频头输出的图像中频降低，直至回到图像中频38MHz为止。

12、试说明行输出级电路的电路作用及元件功能

Ⅰ、行输出级电路的作用：将行激励脉冲转换成偏转线圈所需的锯齿波电流。
2、V2为行输出管、VD为阻尼二极管、CP为逆程电容、CS为S校正电容，用于消除延伸性失真、T2为行输出变压器，又称高压包，用于形成高、中压、Vcc为行输出级的直流电源
13、试说明同步检波器原理的优点
评卷人

1) 线性良好。小信号时也能保持良好的线性，只要输入信号大于50mV，输出线性就良好。
2) 增益高。双差分同步检波的 VT5、VT6是处于放大状态的，约有 20dB的增益，连同中放公共通道的增益，可达70～80dB。
3) 副载波影响小。双差分电路的输出端AB可将38MHz的副载波抑制掉，滤波器仅需滤去两倍的中频及其高次谐波，因此滤波器的设计非常简单，它可利用内电路的电阻和分布电容组成
14、试说明开关整管VT、储能电感和控制电路组成的开关电源的基本工作原理

1、 控制电路产生一个脉冲宽度可调的矩形脉冲，由它控制VT管的导通时间长短，
2、 当正脉冲来到时，VT管饱和导通，经VT管的电流iL通过L形成回路，通过Ljn流不能突变，按线性从零开始增长。
3、 流过L电流转化为电感的磁能量，L的自感电动势e1为上正下负，使VD截止。
4、 当脉冲过后，VT截止，L的得自感电动势e2变为上负下正，VD导通，产生电流iZ。
5、 电感线圈磁能转化为电场能向C充电电压极性为上负下正，在VT截止时间，VD的导通使L维持了原来的方向。
