湖州水性防水光油相信宝丰泰.doc

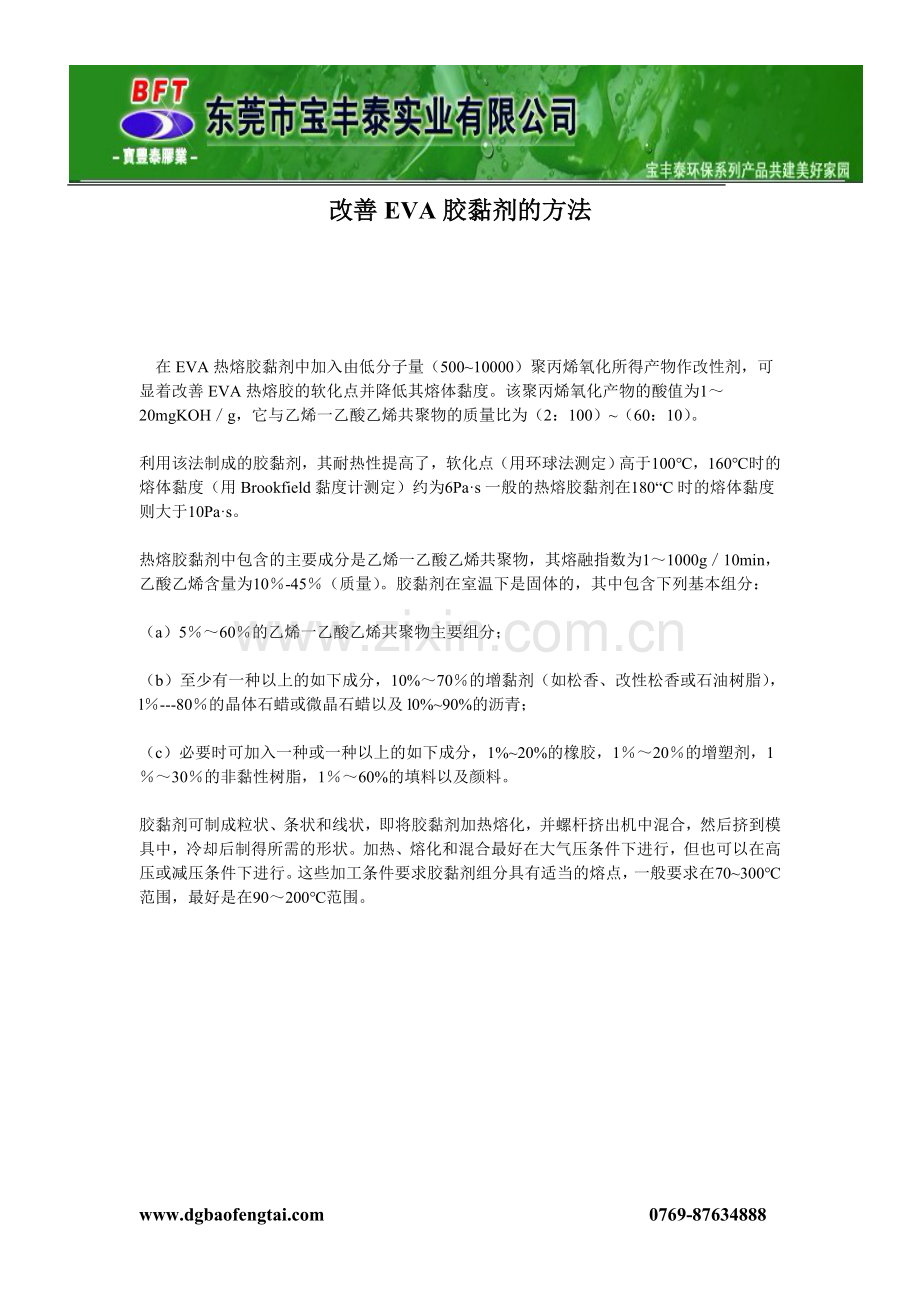

改善EVA胶黏剂的方法

在EVA热熔胶黏剂中加入由低分子量（500~10000）聚丙烯氧化所得产物作改性剂，可显着改善EVA热熔胶的软化点并降低其熔体黏度。该聚丙烯氧化产物的酸值为1～20mgKOH／g，它与乙烯一乙酸乙烯共聚物的质量比为（2：100）~（60：10）。

利用该法制成的胶黏剂，其耐热性提高了，软化点（用环球法测定）高于100℃，160℃时的熔体黏度（用Brookfield黏度计测定）约为6Pa·s一般的热熔胶黏剂在180“C时的熔体黏度则大于10Pa·s。

热熔胶黏剂中包含的主要成分是乙烯一乙酸乙烯共聚物，其熔融指数为1～1000g／10min，乙酸乙烯含量为10％-45％（质量）。胶黏剂在室温下是固体的，其中包含下列基本组分：

（a）5％～60％的乙烯一乙酸乙烯共聚物主要组分；

（b）至少有一种以上的如下成分，10%～70％的增黏剂（如松香、改性松香或石油树脂），l％---80％的晶体石蜡或微晶石蜡以及l0%~90%的沥青；

（c）必要时可加入一种或一种以上的如下成分，1%~20%的橡胶，1％～20％的增塑剂，1％～30％的非黏性树脂，1％～60%的填料以及颜料。

胶黏剂可制成粒状、条状和线状，即将胶黏剂加热熔化，并螺杆挤出机中混合，然后挤到模具中，冷却后制得所需的形状。加热、熔化和混合最好在大气压条件下进行，但也可以在高压或减压条件下进行。这些加工条件要求胶黏剂组分具有适当的熔点，一般要求在70~300℃范围，最好是在90～200℃范围。

东莞市宝丰泰实业有限公司
广东省东莞市谢岗镇曹乐管理区

0769-87634888
