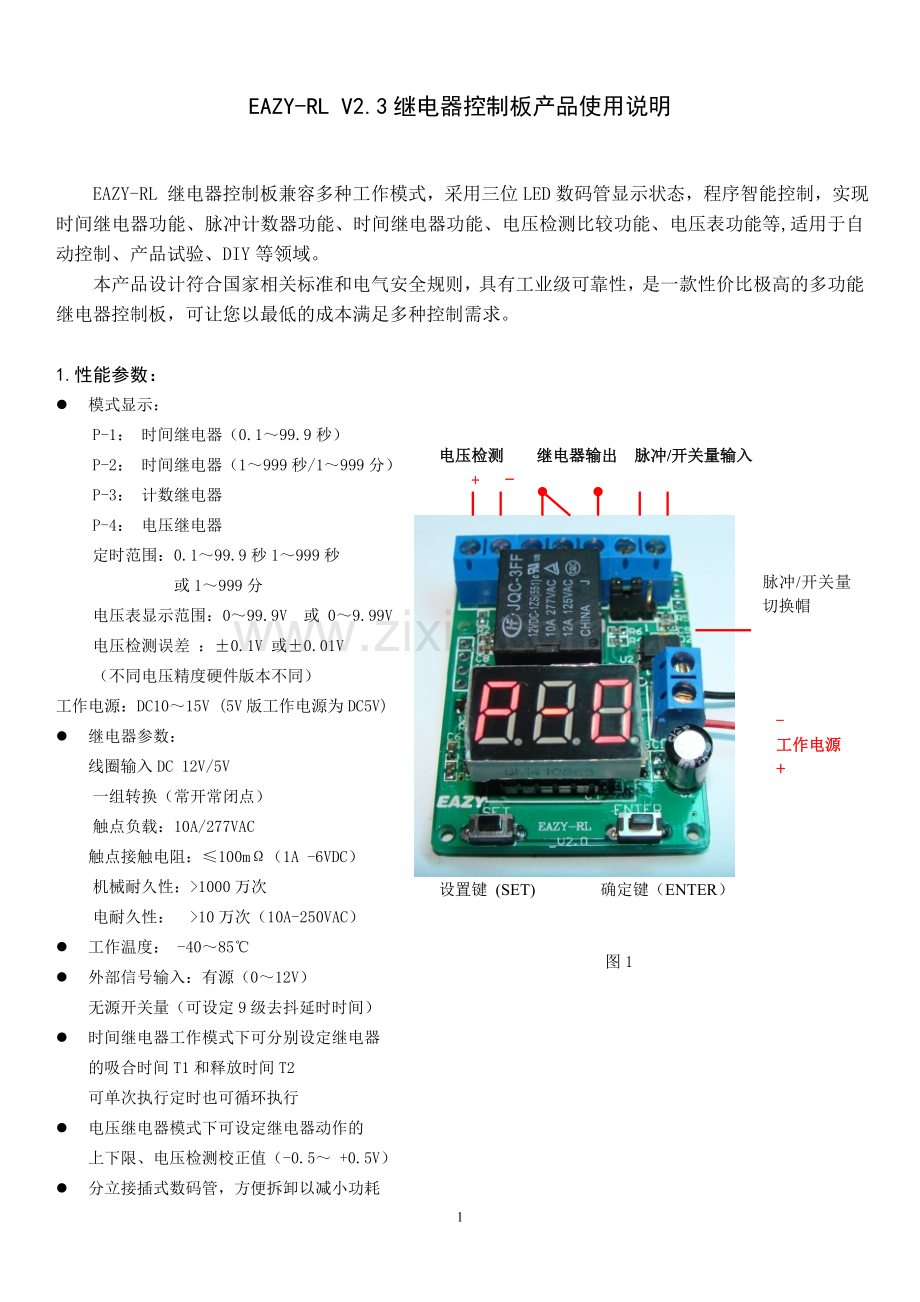

EAZY-RL V2.3继电器控制板产品使用说明

EAZY-RL 继电器控制板兼容多种工作模式，采用三位LED数码管显示状态，程序智能控制，实现时间继电器功能、脉冲计数器功能、时间继电器功能、电压检测比较功能、电压表功能等,适用于自动控制、产品试验、DIY等领域。
本产品设计符合国家相关标准和电气安全规则，具有工业级可靠性，是一款性价比极高的多功能继电器控制板，可让您以最低的成本满足多种控制需求。

1.性能参数：
l 模式显示：
P-1： 时间继电器（0.1～99.9秒）
P-2： 时间继电器（1～999秒/1～999分）
电压检测 继电器输出 脉冲/开关量输入
+ -

设置键 (SET) 确定键（ENTER）

图1
P-3： 计数继电器
P-4： 电压继电器
脉冲/开关量切换帽
定时范围：0.1～99.9秒1～999秒
或1～999分
电压表显示范围：0～99.9V 或 0～9.99V
电压检测误差 ：±0.1V 或±0.01V
（不同电压精度硬件版本不同）
-
工作电源
+
工作电源：DC10～15V (5V版工作电源为DC5V)
l 继电器参数：
线圈输入DC 12V/5V
一组转换（常开常闭点）
触点负载：10A/277VAC
触点接触电阻：≤100mΩ（1A -6VDC）
机械耐久性：>1000万次
电耐久性： >10万次（10A-250VAC）
l 工作温度： -40～85℃
l 外部信号输入：有源（0～12V）
无源开关量（可设定9级去抖延时时间）
l 时间继电器工作模式下可分别设定继电器
的吸合时间T1和释放时间T2
可单次执行定时也可循环执行
l 电压继电器模式下可设定继电器动作的
上下限、电压检测校正值（-0.5～ +0.5V）
l 分立接插式数码管，方便拆卸以减小功耗
l 设定参数可断电保存
注意： 电压检测的极性不可接反， 必须在断电状态下进行接线操作！
使用本产品控制高压需电气专业人士操作，高压危险！
开关量/脉冲输入端输入有源信号时，应将短路帽切换至2 3位置！

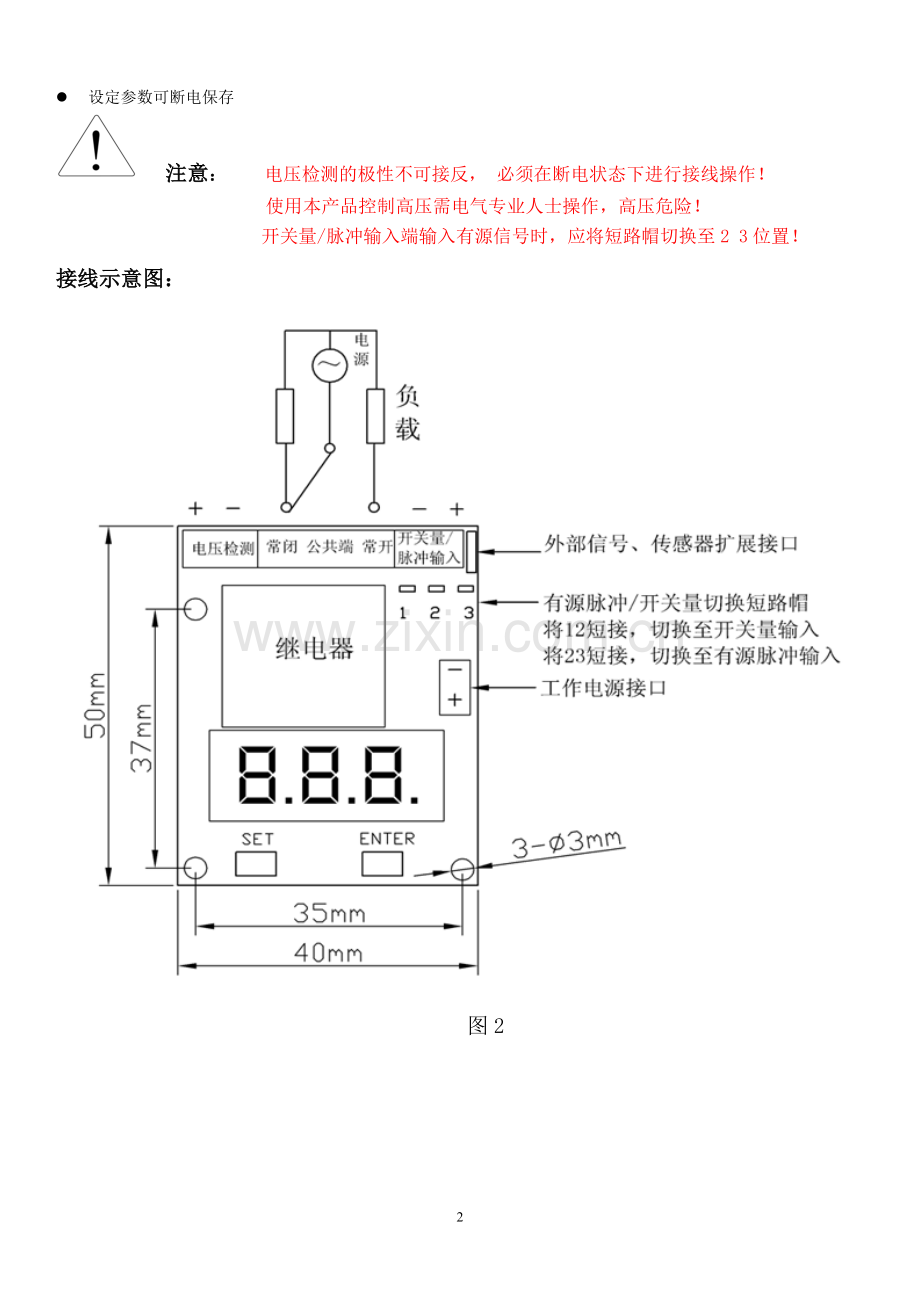

接线示意图：

图2
2.工作模式：
接通电源后，数码管依次显示 “E-A-Z-Y”字样，后进入模式选择状态，初始模式选择显示为 “P-0”，此时按SET键选择 “P-1 ～ P-4” 4种模式，按下ENTER键进入相应的模式。在任一模式停止运行状态下长按ENTER键3秒，则返回模式选择状态。

2.1 时间继电器模式
选择进入P-1时间继电器模式，定时范围：0.1～99.9秒，定时器可设两组定时值T1(吸合时间）、T2（释放时间），可无限循环执行或单次倒计时执行。
P-1模式下短按一次SET键,数码管显示“P-2”，此时按ENTER键进入P-2时间继电器模式,定时范围1～999秒或1～999分钟可调。
循环执行：
时间继电器模式下，用户可设定继电器的吸合时间T1和释放时间T2,例如设定T1为3秒，T2为7秒，那么继电器运行时会先执行3秒吸合再进行7秒时间的释放，如此循环。
当您设定了T1和T2时间值后，系统会断电保存设定值，下次运行P-2模式会自动先载入T1时间等待启动运行。
单次执行定时：
若只设定了T1(吸合时间)，T2(释放时间)为0，则继电器在定时运行T1时间后停止，不再循环运行，此时可用作为定时器，T1时间定时完成，继电器释放，此时短按ENTER键，则系统重新以T1时间启动定时。
若T1(吸合时间)设定为0，继电器一直处于释放状态（不启动运行，常闭点接通，常开点断开）。
P-1、P-2 模式下，通过外部开关量/脉冲输入接口，可控制时间继电器的启动或停止。在定时运行时，外部开关输入不会影响定时运行，待定时结束，有外部开关信号输入时会再次启动定时器。
触发启动定时继电器需要一个开关信号(不带电)，或外部脉冲信号的上升沿（由低电平变为高电平），若输入开关量不动作（或有源信号电平保持不变），不会触发启动定时器。

时间设定步骤：
1) 首次设定时，按SET键选择“P-1”、“P-2”模式，按ENTER键进入时间继电器模式，数码管显示“000” ；短按SET键一次，数码管第一位闪动，此时设定三位数值是T1时间值（最高位），被设定的数码管以1HZ频率闪动，此时按ENTER键增加数值，每位最大为9；短按四次SET键，数码管闪动跳过T1显示值的最右一位时，则进入T2时间值的设定状态；进入T2设定状态后短按SET键三次，则退出时间设定状态，系统等待启动运行；
2) 在P-2模式设定状态下可切换为分钟定时或秒定时，在短按SET键进入时间设定的状态下（设定位数码管闪动）长按SET键3秒松开，数码管最右一位小数点亮（要松开SET键小数点才点亮），表示定时值为分钟，若小数点不亮，则表示定时为秒。设定完成后，短按SET键退出设定状态，等待定时开始。在设定好定时值，等待定时状态时，按下ENTER键启动定时，若是秒定时，则秒钟显示倒计数，若是分钟定时，则最后一位小数点以1HZ频率闪动表示倒计时运行中。定时启动时，继电器吸合，常开点接通，常闭点断开，当定时结束时，继电器常开点断开，常闭点接通，回到继电器初始状态。在定时运行中，短按ENTER键则暂停运行，长按ENTER键3秒则返回模式选择状态。

短路帽接至右侧，
由开关量输入切换为有源脉冲输入

图3

在P-2时间继电器模式下，数码管最右一位小数点亮表示显示切换为分钟，如上图表示定时值为30分钟，小数点不亮表示定时值为30秒;
在P-3计数模式下，数码管每位小数点亮表示千位数加1，如上图表示计数值为1030。

2.2计数继电器模式
模式选择状态下按SET键选择“P-3”，此时按ENTER键进入计数模式，模式计数状态下系统采集由外部输入端输入的开关量信号或脉冲信号，可通过图2或图3所示的短路帽进行切换输入信号（有源脉冲或无源开关量），此时按下ENTER键可选择输入脉冲的去抖等级，可设定9级，每级延时增加10ms, 显示“DL0”为不延时， “DL9”为延时90ms，不按ENTER键2秒后会自动回到工作状态。
最大计数显示为3999，超出3999重新由0开始计数，以三位小数点同时亮表示3000，如图3。长按ENTER键3秒则返回模式选择状态。
计数模式下可设定使继电器动作的计数值，短按SET键一次，数码管第一位闪动，此时设定使继电器动作的三位数值，设定计数值时，长按SET键三秒松开，数码管右边小数点会增加1位，每个小数点表示一千，若三个小数点都亮，表示计数值的千位为三千，例如，计数设定值显示“ 9.9.9.” 表示计数设定值为3999次，当外部输入计数值达到设定值时，继电器会按时间继电器模式下设定的参数执行，例如，您在时间继电器模式下设定了定时2秒后释放，那么计数到设定值时，继电器会吸合2秒再释放，如果时间继电器参数均设定为0，则计数达设定值时继电器一直保持吸合。

2.3电压继电器模式

图4

模式选择状态下按SET键选择“P-4”，此时按ENTER键进入电压比较控制模式，此时显示电压检测值（DC 0-99.9V，或DC 0-9.99V的硬件版本），可作为直流电压表使用，默认时继电器初始状态为吸合（常闭点断开、常开点接通），短按SET键设定三位数值，被设定的数码管以1HZ频率闪动，首先待设的是电压上限值，短按三次SET键，跳出电压上限值设定，此后待设定的是电压下限的值，此时按ENTER键增加数值，每位最大为9；电压下限设定不可超出上限值，短按SET键进入的第三组值为电压校正值，设定范围-0.5～+0.5V,设定完成后，短按SET键使数码管不再闪动，此时进入电压检测控制模式，实时采集显示外部输入的直流电压值，当检测的电压超出设定的电压上限值时，则继电器释放（常闭点接通，常开点断开），直至电压低于设定的电压下限值，继电器才重新吸合（常开点接通，常闭点断开）。
若您的电压上下限值设成相同，如 5.0V，那么如果检测的电压值在5.0上下波动可能会导致继电器频繁动作，因此建议设定电压上限和下限间留一定的差值。
在P-4模式中长按SET键三秒后松开，电压控制继电器的逻辑状态会取反，您可以通过此操作来实现电压超过上限继电器吸合，或者电压低于下限继电器吸合。
注意：检测电压端子应接触可靠，接线松动、电路板周围不绝缘都可能导致电压检测数值不准确。
