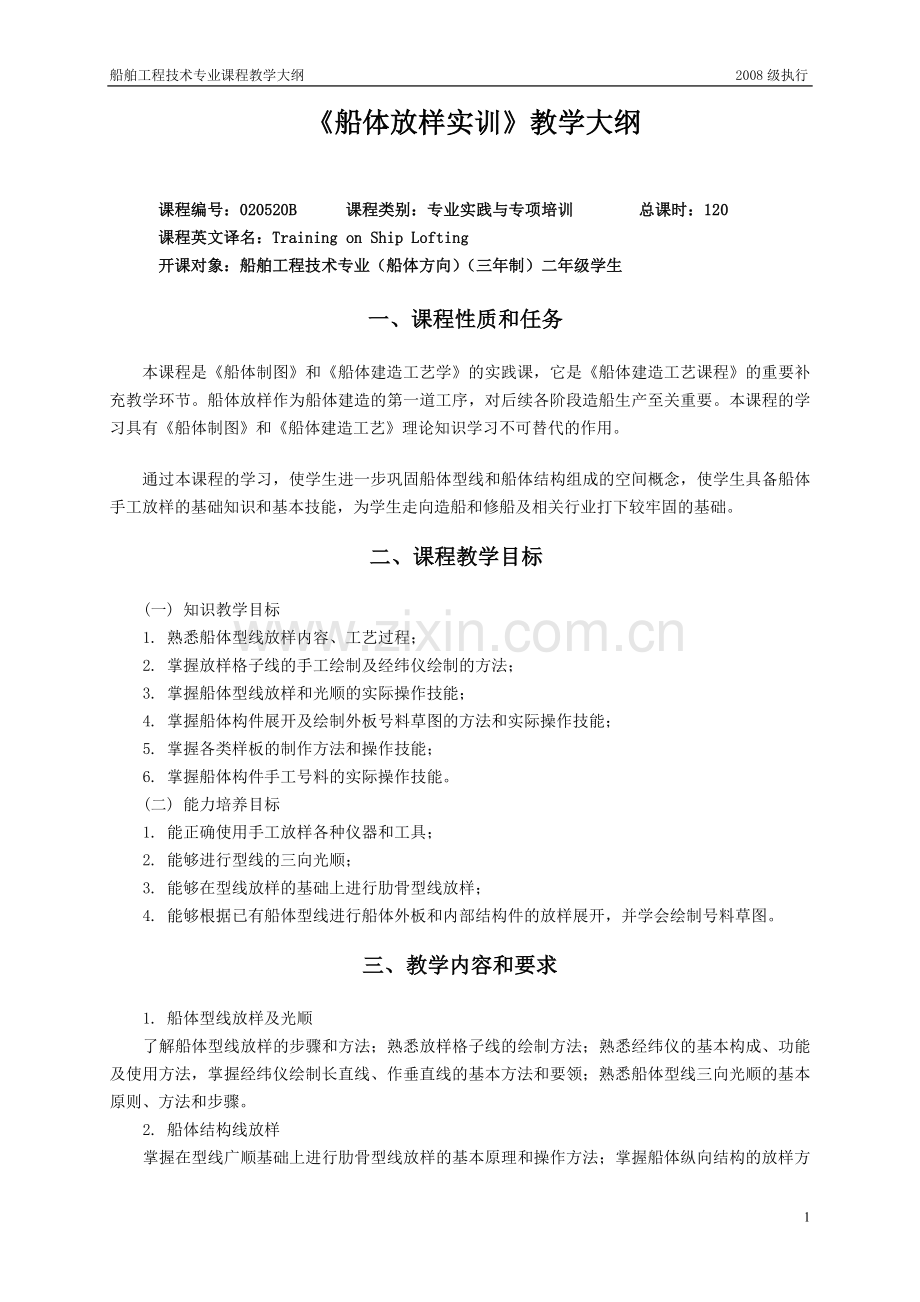

《船体放样实训》教学大纲.doc

船舶工程技术专业课程教学大纲 2008级执行
 《船体放样实训》教学大纲

课程编号：020520B 课程类别：专业实践与专项培训 总课时：120
课程英文译名：Training on Ship Lofting
开课对象：船舶工程技术专业（船体方向）（三年制）二年级学生

一、课程性质和任务
本课程是《船体制图》和《船体建造工艺学》的实践课，它是《船体建造工艺课程》的重要补充教学环节。船体放样作为船体建造的第一道工序，对后续各阶段造船生产至关重要。本课程的学习具有《船体制图》和《船体建造工艺》理论知识学习不可替代的作用。
通过本课程的学习，使学生进一步巩固船体型线和船体结构组成的空间概念，使学生具备船体手工放样的基础知识和基本技能，为学生走向造船和修船及相关行业打下较牢固的基础。
二、课程教学目标
(一) 知识教学目标
1. 熟悉船体型线放样内容、工艺过程；
2. 掌握放样格子线的手工绘制及经纬仪绘制的方法；
3. 掌握船体型线放样和光顺的实际操作技能；
4. 掌握船体构件展开及绘制外板号料草图的方法和实际操作技能；
5. 掌握各类样板的制作方法和操作技能；
6. 掌握船体构件手工号料的实际操作技能。
(二) 能力培养目标
1. 能正确使用手工放样各种仪器和工具；
2. 能够进行型线的三向光顺；
3. 能够在型线放样的基础上进行肋骨型线放样；
4. 能够根据已有船体型线进行船体外板和内部结构件的放样展开，并学会绘制号料草图。
三、教学内容和要求
1. 船体型线放样及光顺
了解船体型线放样的步骤和方法；熟悉放样格子线的绘制方法；熟悉经纬仪的基本构成、功能及使用方法，掌握经纬仪绘制长直线、作垂直线的基本方法和要领；熟悉船体型线三向光顺的基本原则、方法和步骤。
2. 船体结构线放样
掌握在型线广顺基础上进行肋骨型线放样的基本原理和操作方法；掌握船体纵向结构的放样方法及步骤；基本掌握船体外板接缝线的排列方法、步骤及要点；基本掌握船体艏柱及尾轴出口处放样的原则、方法和实际操作要领。
3. 船体构件展开
熟练掌握十字线法、测地线法展开一般外板、菱形外板、扇形外板的方法，熟悉撑线法（三角形法）和垂线法展开各类船体构件的方法和技能。
4. 样板制作
掌握木质、硬纸板、油毡等平面样板的制作方法，熟悉扁铁样条的制作方法，熟悉木质、扁铁立体样箱的制作方法和工艺要领；熟悉活络样板型值表的构成方法，掌握根据活络样板型值表调整活络样板的基本方法。
5. 绘制各种类型的草图资料
掌握号料草图、装配对样草图、装配划线草图、加工草图的绘制方法及操作步骤。

四、学时分配建议
序号
课 程 内 容
学 时 数
1
船体型线放样及光顺
经纬仪的基本结构及工作原理，经纬仪绘制放样格子线方法。
30
船体型线放样及光顺
2
船体结构线放样
肋骨型线放样
30
艏柱或尾轴出口处局部型线放样
纵向结构线放样
外板接缝线排列
3
船体构件展开
测地线法和十字线法展开外板
30
三角形法展开舷墙板
垂线法展开舷侧纵桁
4
样板制作
木质及硬纸板（或油毡）平面样板制作
15
扁铁样条制作
活络样板调节
5
草图绘制
绘制构件号料草图、装配草图和加工草图
5
机 动
10
总 计
120
五、说 明
1．在教学中要积极改进教学方法，充分调动学生学习的主动性、积极性，引导学生独立思考和独立解决问题。
2．鉴于放样实训的枯燥和劳动强度较大的特点，教学安排要结合实际，强调知识性、趣味性相结合。同时，教师要认真观察，把握学生的实际情况，及时发现问题，指出问题，引导学生少走弯路。
3．对放样中学生运用的方法要讨论，对照工厂的实际情况，剖析讲解，指出问题所在。放样实习中，要对学生提出规范化要求，养成其良好的习惯，为今后工作打下基础。同时也要鼓励学生的创新意识。
4. 实训过程中必须强调安全操作；爱护公物，节约材料；讲究质量。
5. 要求十分细致、认真地工作，应注意启发、培养学生的工作责任心和良好的工作态度。

船舶工程教研室
2008年7月
