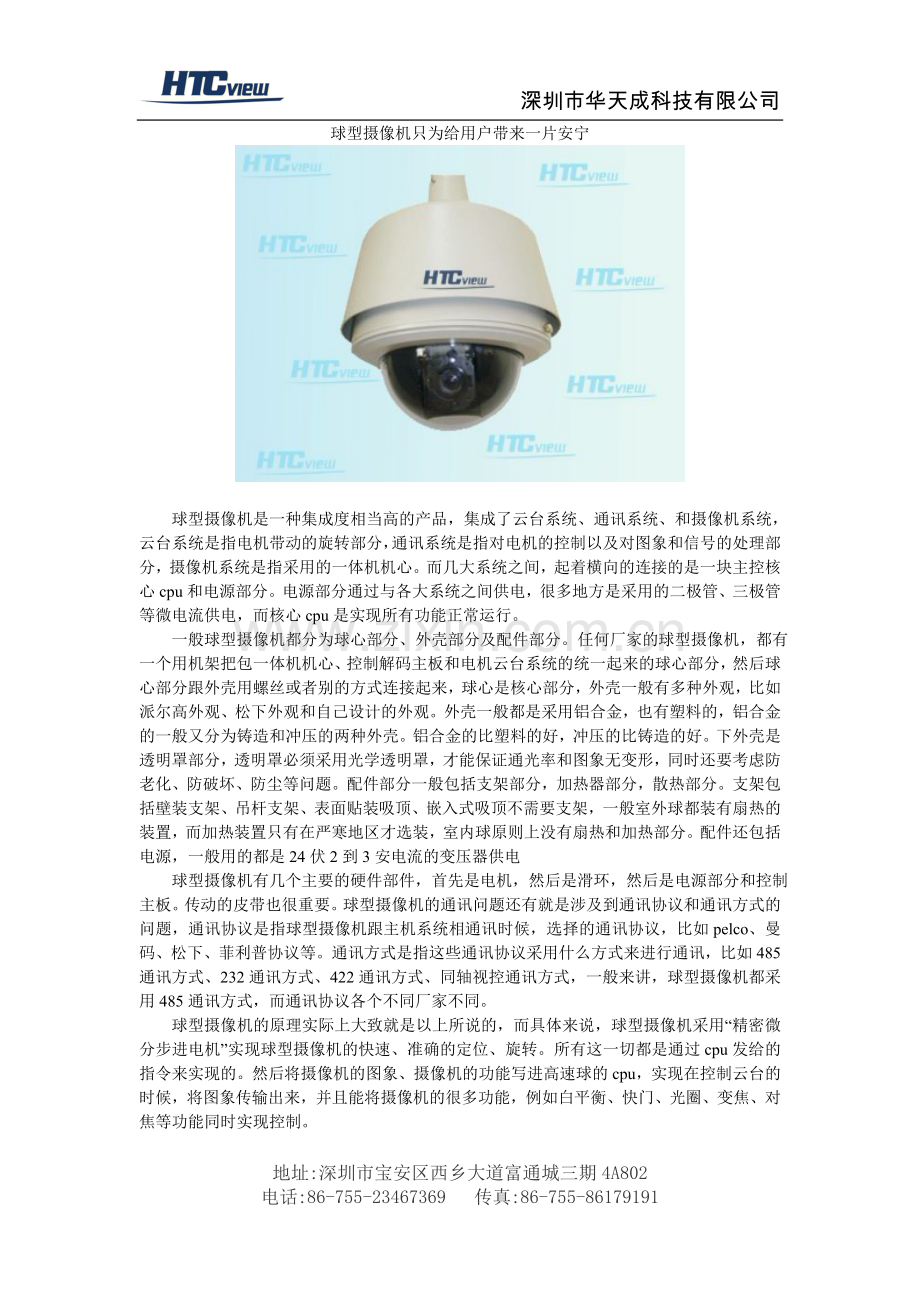

球型摄像机只为给用户带来一片安宁

球型摄像机是一种集成度相当高的产品，集成了云台系统、通讯系统、和摄像机系统，云台系统是指电机带动的旋转部分，通讯系统是指对电机的控制以及对图象和信号的处理部分，摄像机系统是指采用的一体机机心。而几大系统之间，起着横向的连接的是一块主控核心cpu和电源部分。电源部分通过与各大系统之间供电，很多地方是采用的二极管、三极管等微电流供电，而核心cpu是实现所有功能正常运行。
一般球型摄像机都分为球心部分、外壳部分及配件部分。任何厂家的球型摄像机，都有一个用机架把包一体机机心、控制解码主板和电机云台系统的统一起来的球心部分，然后球心部分跟外壳用螺丝或者别的方式连接起来，球心是核心部分，外壳一般有多种外观，比如派尔高外观、松下外观和自己设计的外观。外壳一般都是采用铝合金，也有塑料的，铝合金的一般又分为铸造和冲压的两种外壳。铝合金的比塑料的好，冲压的比铸造的好。下外壳是透明罩部分，透明罩必须采用光学透明罩，才能保证通光率和图象无变形，同时还要考虑防老化、防破坏、防尘等问题。配件部分一般包括支架部分，加热器部分，散热部分。支架包括壁装支架、吊杆支架、表面贴装吸顶、嵌入式吸顶不需要支架，一般室外球都装有扇热的装置，而加热装置只有在严寒地区才选装，室内球原则上没有扇热和加热部分。配件还包括电源，一般用的都是24伏2到3安电流的变压器供电
球型摄像机有几个主要的硬件部件，首先是电机，然后是滑环，然后是电源部分和控制主板。传动的皮带也很重要。球型摄像机的通讯问题还有就是涉及到通讯协议和通讯方式的问题，通讯协议是指球型摄像机跟主机系统相通讯时候，选择的通讯协议，比如pelco、曼码、松下、菲利普协议等。通讯方式是指这些通讯协议采用什么方式来进行通讯，比如485通讯方式、232通讯方式、422通讯方式、同轴视控通讯方式，一般来讲，球型摄像机都采用485通讯方式，而通讯协议各个不同厂家不同。
球型摄像机的原理实际上大致就是以上所说的，而具体来说，球型摄像机采用“精密微分步进电机”实现球型摄像机的快速、准确的定位、旋转。所有这一切都是通过cpu发给的指令来实现的。然后将摄像机的图象、摄像机的功能写进高速球的cpu，实现在控制云台的时候，将图象传输出来，并且能将摄像机的很多功能，例如白平衡、快门、光圈、变焦、对焦等功能同时实现控制。

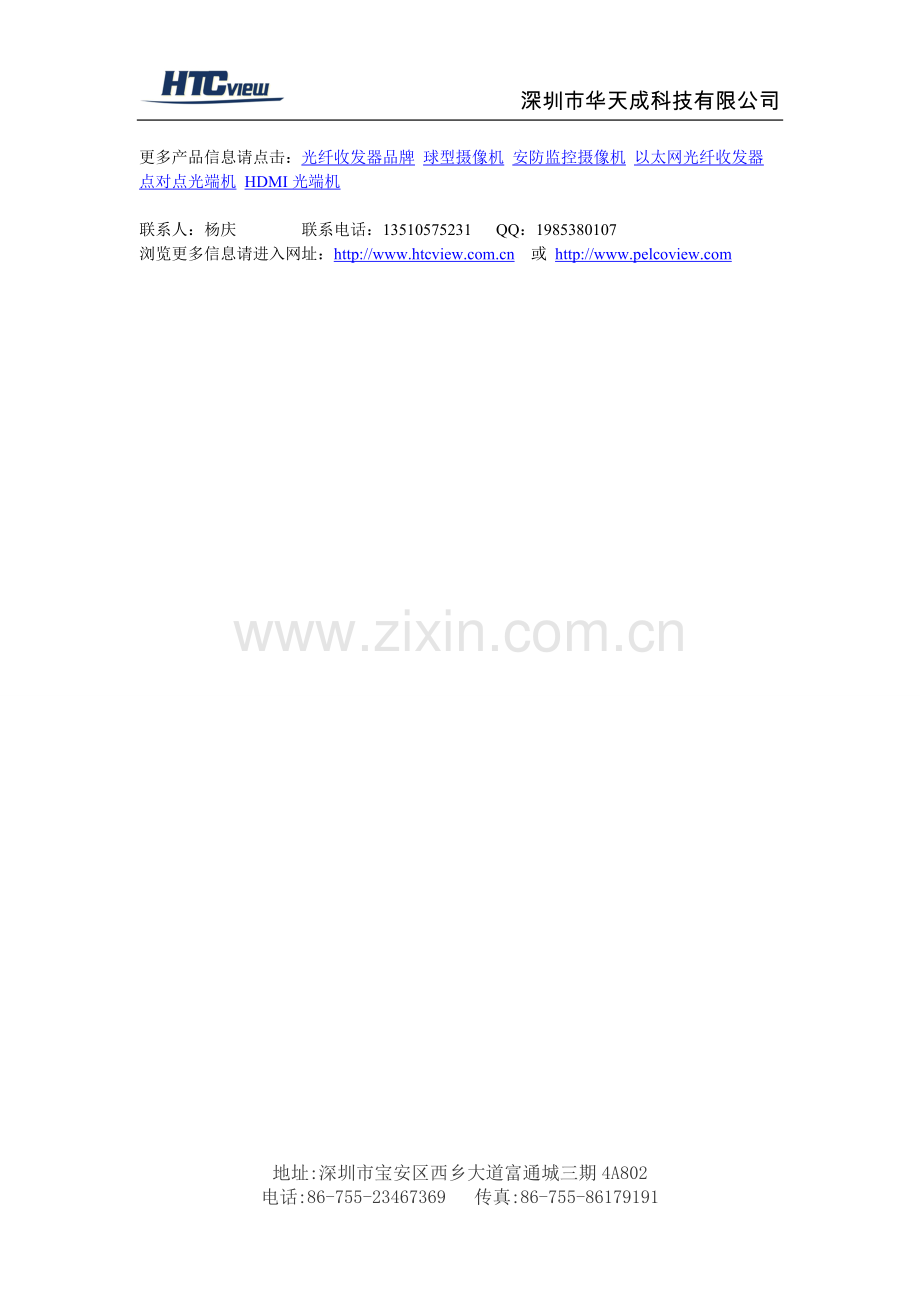

更多产品信息请点击：光纤收发器品牌 球型摄像机 安防监控摄像机 以太网光纤收发器
