复调制的定义以及镜像抑制
一、复调制定义
复调制的调制方式如下：

上式中，A(t),B(t)为输入的基带信号，I(t),Q(t)为IQ调制后输出的基带信号。其调制结构框图如下所示：

而传统的实调制方式如下：

二、复调制的镜像抑制性能
经过IQ调制后的基带信号，再进行正交调制，框图如下

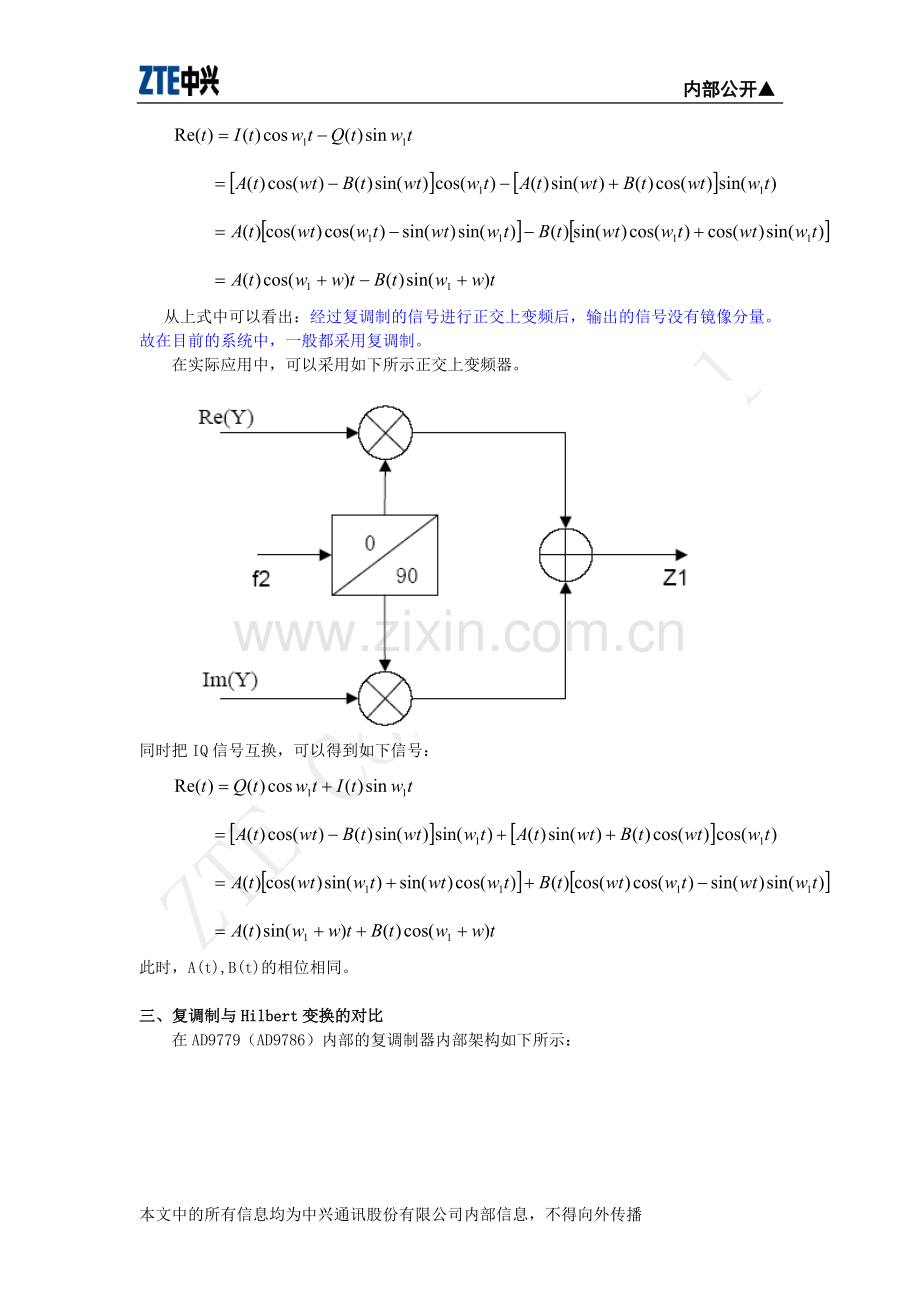

调制后的信号表达式为：

从上式中可以看出：经过复调制的信号进行正交上变频后，输出的信号没有镜像分量。故在目前的系统中，一般都采用复调制。
在实际应用中，可以采用如下所示正交上变频器。

同时把IQ信号互换，可以得到如下信号：

此时，A(t),B(t)的相位相同。

三、复调制与Hilbert变换的对比
在AD9779（AD9786）内部的复调制器内部架构如下所示：

采用Hilbert变换可以在一次变频过程中实现镜像抑制（见附件），不用两次调制，但是Hilbert变换实现较为复杂。即输入到AD9779的基带信号不一定需要进行IQ复调制。

四、附件
