供配电课程设计3.doc

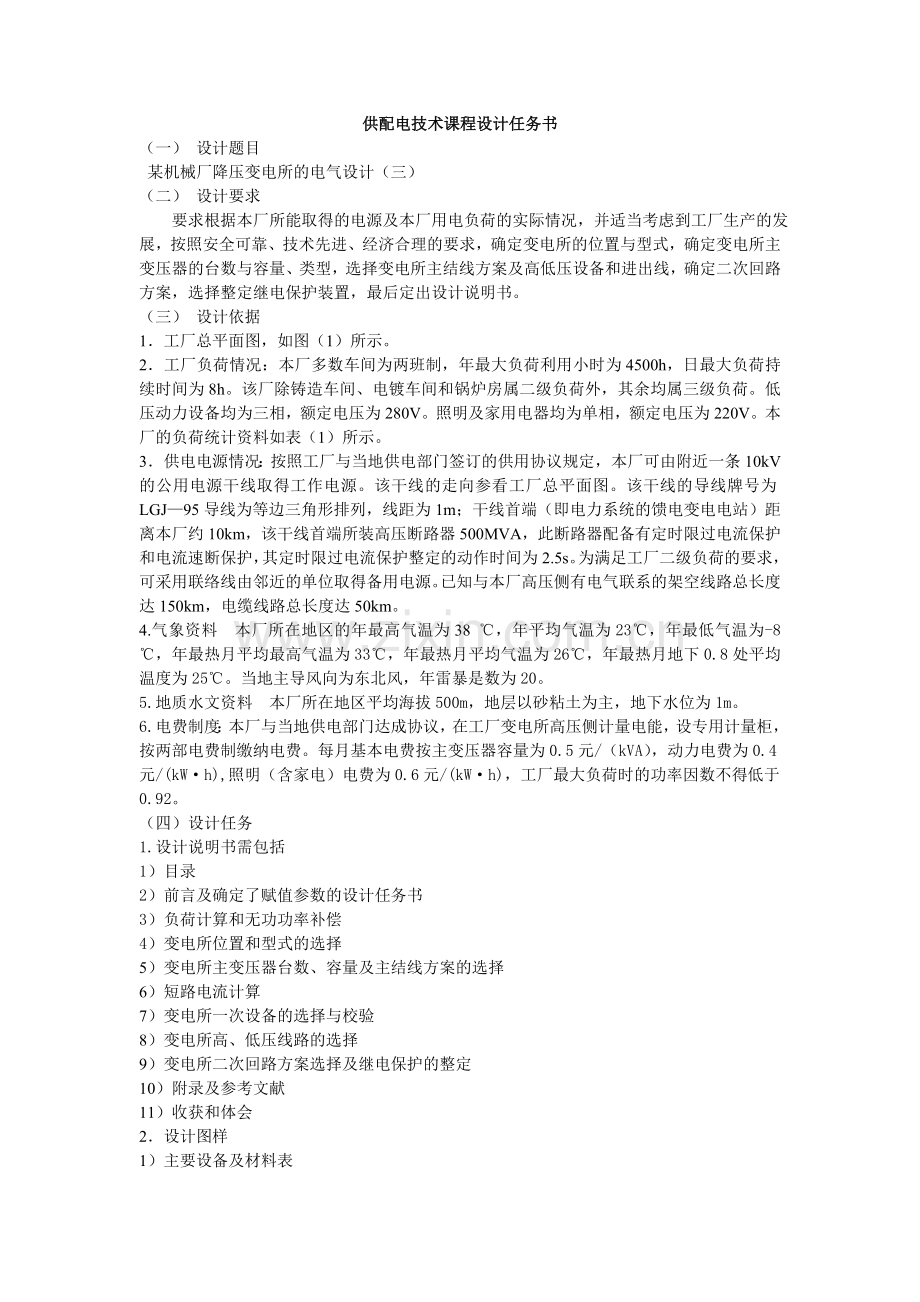

供配电技术课程设计任务书
（一） 设计题目
某机械厂降压变电所的电气设计（三）
（二） 设计要求
要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主结线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，最后定出设计说明书。
（三） 设计依据
1．工厂总平面图，如图（1）所示。
2．工厂负荷情况：本厂多数车间为两班制，年最大负荷利用小时为4500h，日最大负荷持续时间为8h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。低压动力设备均为三相，额定电压为280V。照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如表（1）所示。
3．供电电源情况：按照工厂与当地供电部门签订的供用协议规定，本厂可由附近一条10kV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ—95导线为等边三角形排列，线距为1m；干线首端（即电力系统的馈电变电电站）距离本厂约10km，该干线首端所装高压断路器500MVA，此断路器配备有定时限过电流保护和电流速断保护，其定时限过电流保护整定的动作时间为2.5s。为满足工厂二级负荷的要求，可采用联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度达150km，电缆线路总长度达50km。
4.气象资料 本厂所在地区的年最高气温为38  ℃，年平均气温为23℃，年最低气温为-8℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下0.8处平均温度为25℃。当地主导风向为东北风，年雷暴是数为20。
5.地质水文资料 本厂所在地区平均海拔500m，地层以砂粘土为主，地下水位为1m。
6.电费制度：本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制缴纳电费。每月基本电费按主变压器容量为0.5元/（kVA），动力电费为0.4元/(kW·h),照明（含家电）电费为0.6元/(kW·h)，工厂最大负荷时的功率因数不得低于0.92。
（四）设计任务
1.设计说明书需包括
1）目录
2）前言及确定了赋值参数的设计任务书
3）负荷计算和无功功率补偿
4）变电所位置和型式的选择
5）变电所主变压器台数、容量及主结线方案的选择
6）短路电流计算
7）变电所一次设备的选择与校验
8）变电所高、低压线路的选择
9）变电所二次回路方案选择及继电保护的整定
10）附录及参考文献
11）收获和体会
2．设计图样
1）主要设备及材料表
2）变电所主接线　

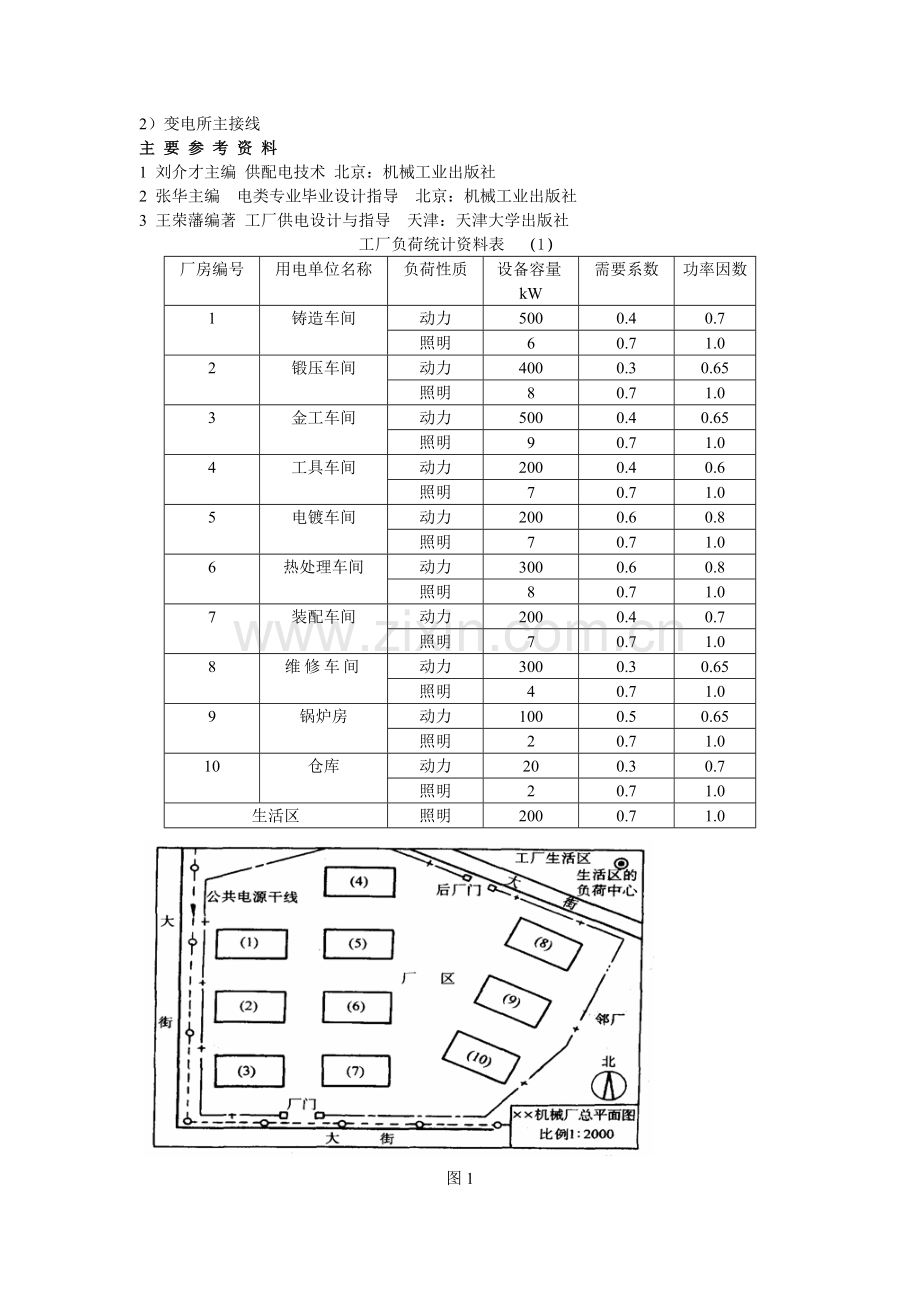

主 要 参 考 资 料
1 刘介才主编 供配电技术 北京：机械工业出版社
2 张华主编 电类专业毕业设计指导 北京：机械工业出版社
3 王荣藩编著 工厂供电设计与指导 天津：天津大学出版社
工厂负荷统计资料表 （1）
厂房编号
用电单位名称
负荷性质
设备容量kW
需要系数
功率因数
1
铸造车间
动力
500
0.4
0.7
照明
6
0.7
1.0
2
锻压车间
动力
400
0.3
0.65
照明
8
0.7
1.0
3
金工车间
动力
500
0.4
0.65
照明
9
0.7
1.0
4
工具车间
动力
200
0.4
0.6
照明
7
0.7
1.0
5
电镀车间
动力
200
0.6
0.8
照明
7
0.7
1.0
6
热处理车间
动力
300
0.6
0.8
照明
8
0.7
1.0
7
装配车间
动力
200
0.4
0.7
照明
7
0.7
1.0
8
维修车间
动力
300
0.3
0.65
照明
4
0.7
1.0
9
锅炉房
动力
100
0.5
0.65
照明
2
0.7
1.0
10
仓库
动力
20
0.3
0.7
照明
2
0.7
1.0
生活区
照明
200
0.7
1.0

图1
