变频器的维修政策
7．1 变顿器9身异常及对策
在采用了变频器的交流调速系统中，虽然在系统设计阶段已经充分考虑厂电功机容量、变频器容量以及各种周边设备的容量等因素，但是，当变频器的设置状态不当，以及电源系统和周边设备的噪声处理方式不当时，也会造成变频器的误动作和故障。
造成变频器异常或故障的外部因素主要有设置环境不当，外部十扰信号的影响以及供电电源异常等，下面我们将针对这些因素分别介绍应该注意的事项及需要采取的对策。
7．1．1 设置环境
西门子变频器内部含有大量的Ic芯片和半导体元器件，属于精密的屯子装置。因此．在设置安装方酣，必须严格遵守J—家对环境温度、湿度、振动，以及空气清洁度等环境条件的要求，否则将可能出现故障。关于设置环境方面，请参见第6章小的有关内容。
7．1．2 外部隔声的影响
在变频器的丁作过程中，和变频器处于同一控制柜内的其他设备以及与变频器接在同一供电电源上的其他设备所产生的噪声信号将台通过辐射和电源线传导等方式进入变频器，并有pJ能引起变频器跳间甚至烧毁变频器。
虽然在进行变频器设计时对变频器本身已经采取丁各种抗干扰措施，并通过各种实验手段进行过验证，但是．由于变频器届于微电子产品，其抗干扰JJ有一定的限度，在使用过程中仍然有必要采取措施，以达到抑制进入变频器的内部噪声，保证变频器正常工作的目的。
为了达到减少外部噪声对变频器的影响的门的，通常可以采取以下措施。

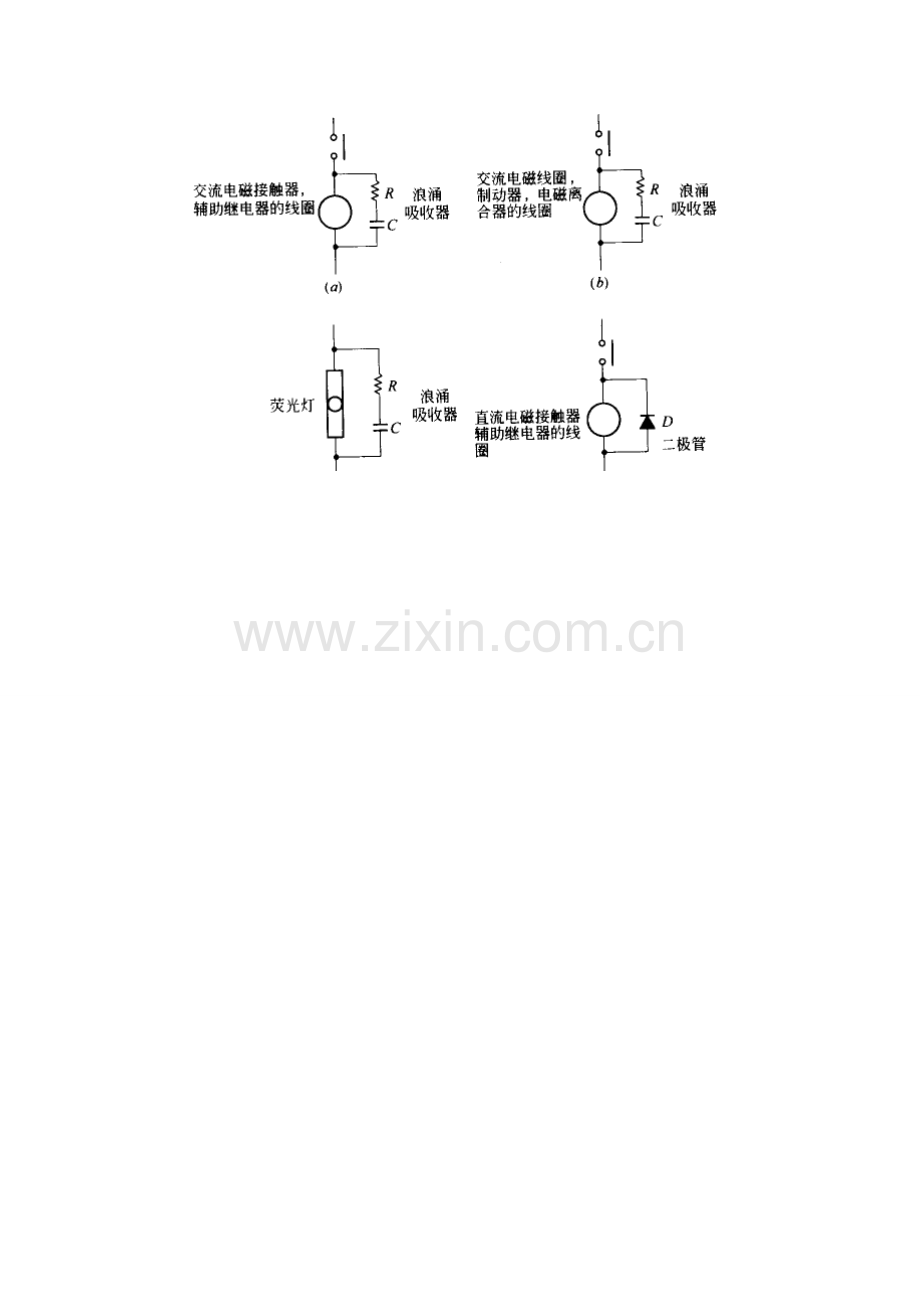

(1)在电磁接触器、辅助继电器、电气制动器等带有内部线圈的设备的旁边以并联的方式接入浪涌吸收器．以达到抑制这些设备在进行Jr关时产生的池涌电流的目的，如图7—l所示。
(2)对于模拟信号电路和采用集电圾开路输出方式的顺序按制电路等低压电路，除了采取和主回路分别布线的措施之外，还应使用所蔽线和双纹线，并遵照变频器的布线要求进行布线，如图7—2所示。
(3)接地线应尽可能使用较粗的电线，并按照要求与接地端连接。变频器的接地端应尽量避免与电动机、变压器等共用同—地线：在必须使用同一地线时也／以在布线方面将双方至接地点的连线分开。此外，接地施工方面也应遵照有关规定。
(4)在变频器的输入端插入噪声滤波器和交流电抗器，以抑制来自电源的噪声的侵入。
