联合布料机的内部构造及工作原理
电弧炉www.yejinye/sell/list-38.html

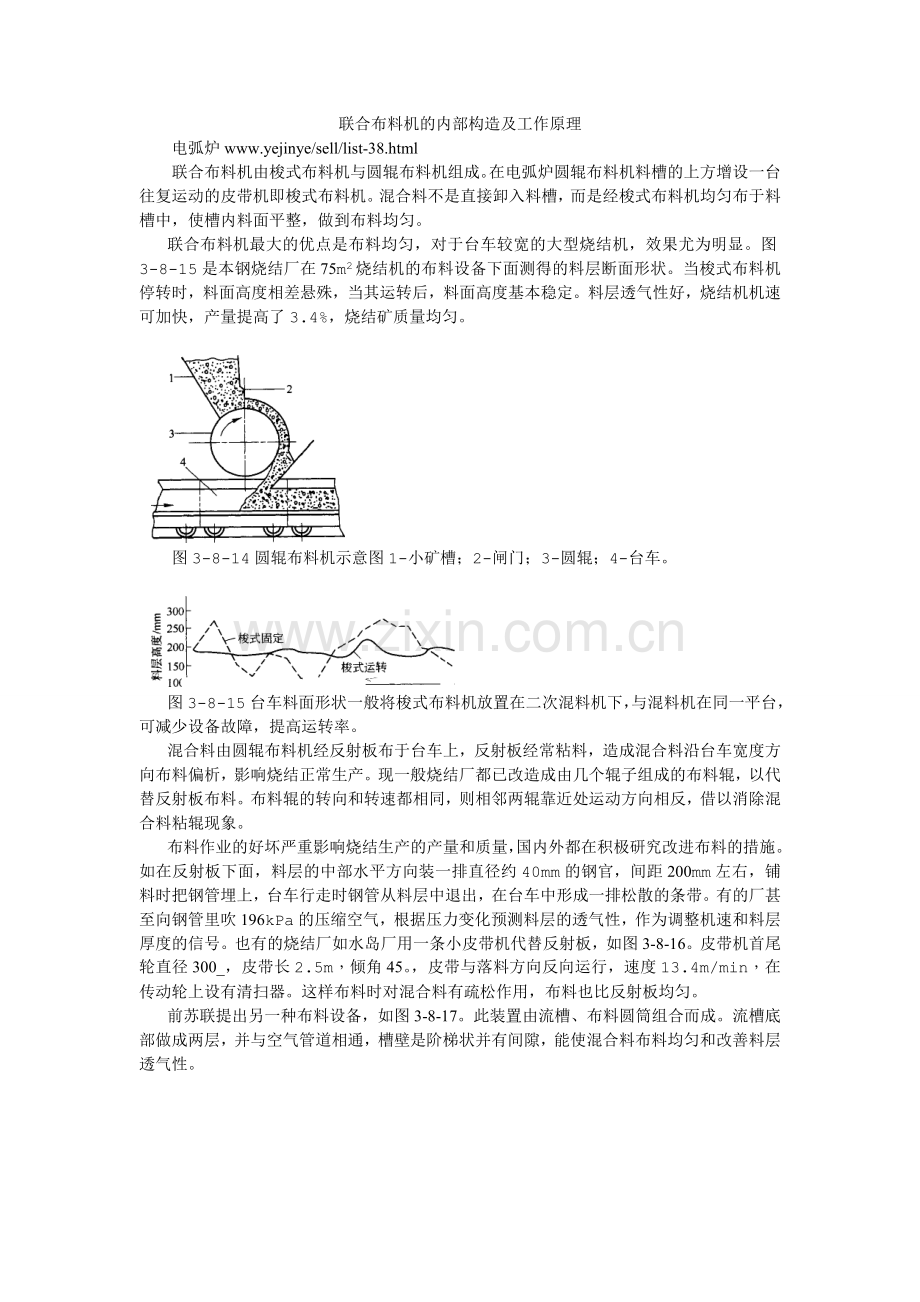

联合布料机由梭式布料机与圆辊布料机组成。在电弧炉圆辊布料机料槽的上方增设一台往复运动的皮带机即梭式布料机。混合料不是直接卸入料槽，而是经梭式布料机均匀布于料槽中，使槽内料面平整，做到布料均匀。
联合布料机最大的优点是布料均匀，对于台车较宽的大型烧结机，效果尤为明显。图3-8-15是本钢烧结厂在75m2烧结机的布料设备下面测得的料层断面形状。当梭式布料机停转时，料面高度相差悬殊，当其运转后，料面高度基本稳定。料层透气性好，烧结机机速可加快，产量提高了3.4%，烧结矿质量均匀。

图3-8-14圆辊布料机示意图1-小矿槽；2-闸门；3-圆辊；4-台车。

图3-8-15台车料面形状一般将梭式布料机放置在二次混料机下，与混料机在同一平台，可减少设备故障，提高运转率。
混合料由圆辊布料机经反射板布于台车上，反射板经常粘料，造成混合料沿台车宽度方向布料偏析，影响烧结正常生产。现一般烧结厂都已改造成由几个辊子组成的布料辊，以代替反射板布料。布料辊的转向和转速都相同，则相邻两辊靠近处运动方向相反，借以消除混合料粘辊现象。
布料作业的好坏严重影响烧结生产的产量和质量，国内外都在积极研究改进布料的措施。如在反射板下面，料层的中部水平方向装一排直径约40mm的钢官，间距200mm左右，铺料时把钢管埋上，台车行走时钢管从料层中退出，在台车中形成一排松散的条带。有的厂甚至向钢管里吹196kPa的压缩空气，根据压力变化预测料层的透气性，作为调整机速和料层厚度的信号。也有的烧结厂如水岛厂用一条小皮带机代替反射板，如图3-8-16。皮带机首尾轮直径300_，皮带长2.5m，倾角45。，皮带与落料方向反向运行，速度13.4m/min，在传动轮上设有清扫器。这样布料时对混合料有疏松作用，布料也比反射板均匀。
前苏联提出另一种布料设备，如图3-8-17。此装置由流槽、布料圆筒组合而成。流槽底部做成两层，并与空气管道相通，槽壁是阶梯状并有间隙，能使混合料布料均匀和改善料层透气性。

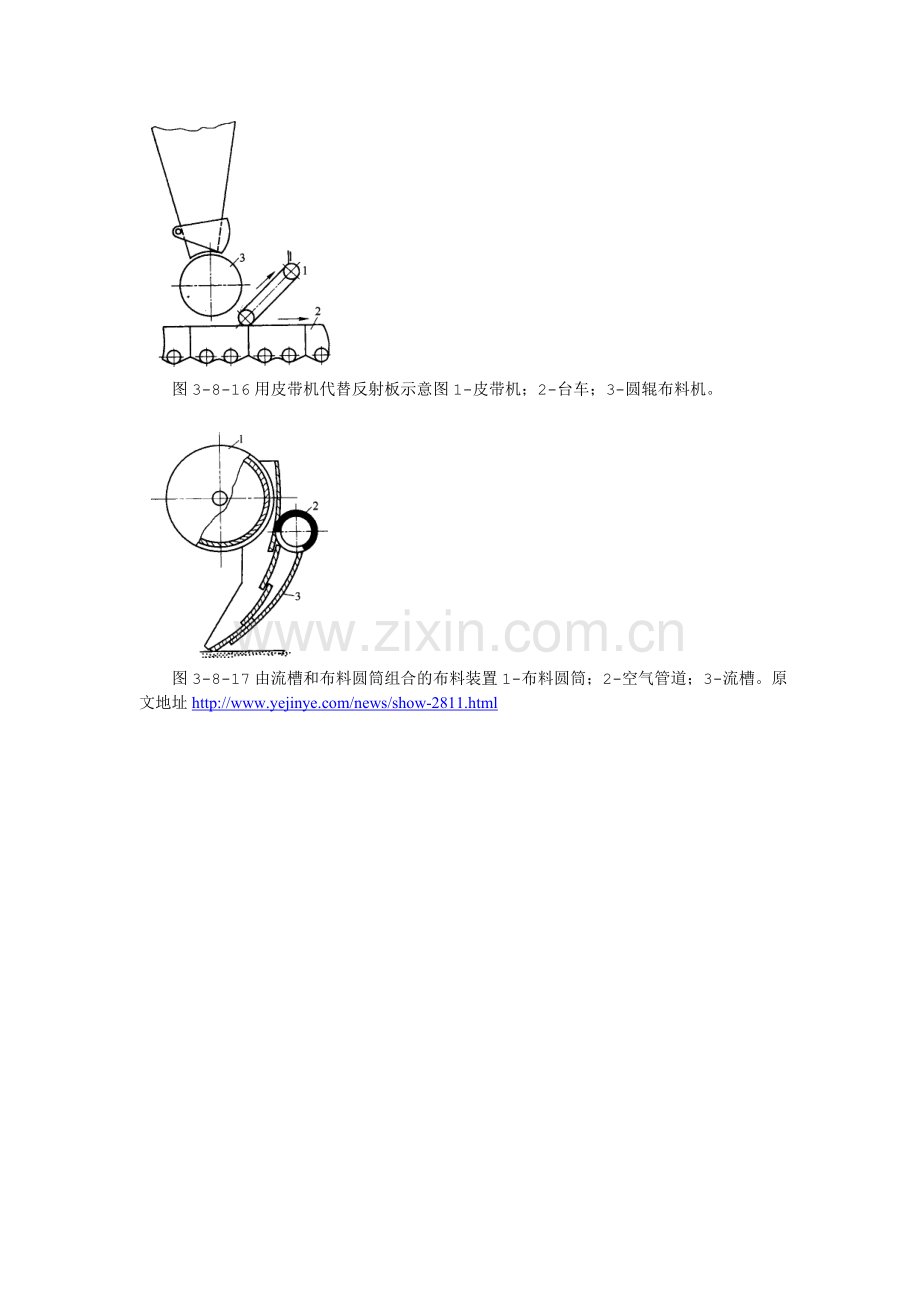

图3-8-16用皮带机代替反射板示意图1-皮带机；2-台车；3-圆辊布料机。

图3-8-17由流槽和布料圆筒组合的布料装置1-布料圆筒；2-空气管道；3-流槽。原文地址
