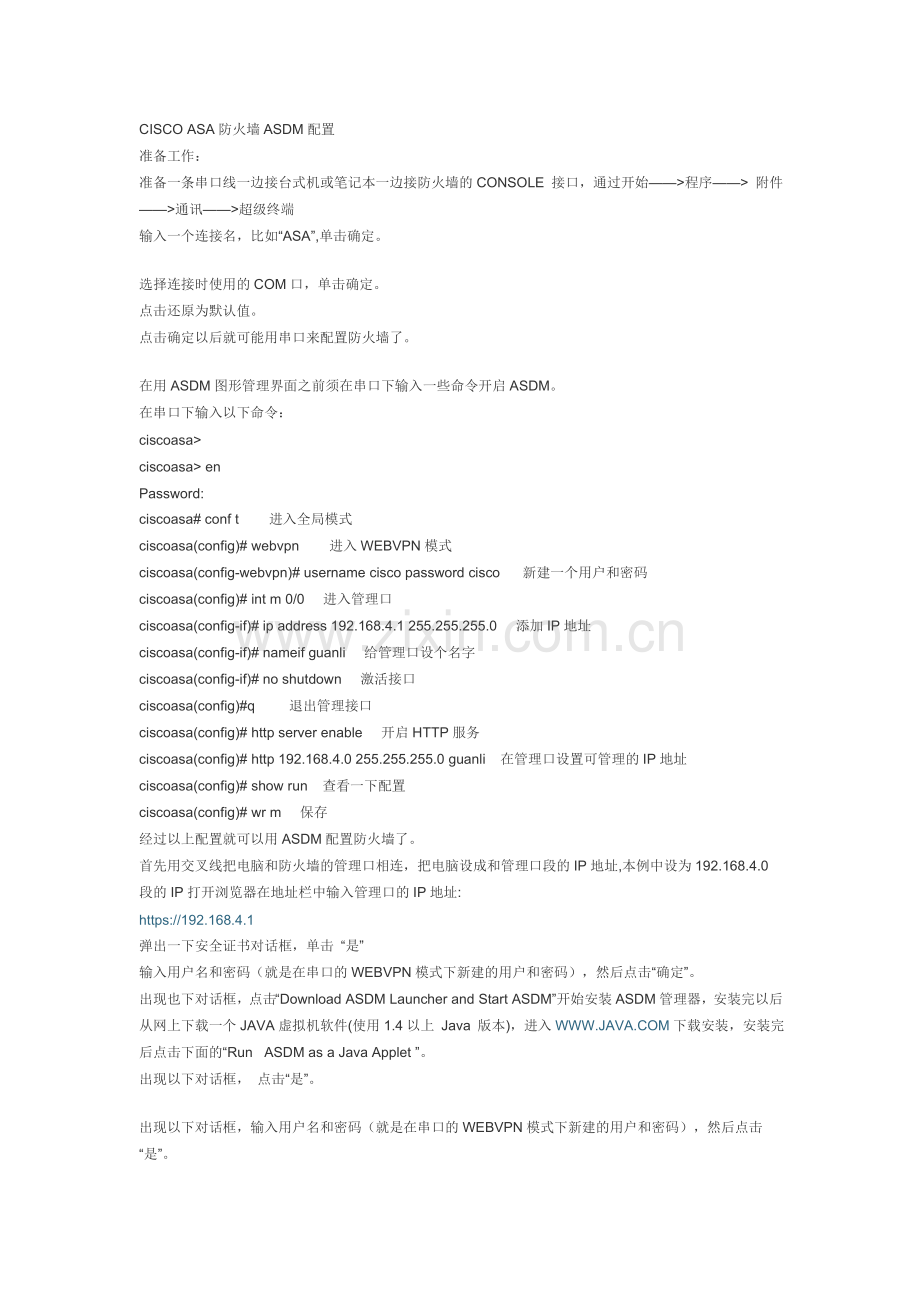

CISCO ASA防火墙ASDM配置
准备工作：
准备一条串口线一边接台式机或笔记本一边接防火墙的CONSOLE 接口，通过开始——>程序——> 附件——>通讯——>超级终端
输入一个连接名，比如“ASA”,单击确定。
选择连接时使用的COM口，单击确定。
点击还原为默认值。
点击确定以后就可能用串口来配置防火墙了。
在用ASDM图形管理界面之前须在串口下输入一些命令开启ASDM。
在串口下输入以下命令：
ciscoasa>
ciscoasa> en
Password:
ciscoasa# conf t       进入全局模式
ciscoasa(config)# webvpn       进入WEBVPN模式
ciscoasa(config-webvpn)# username cisco password cisco     新建一个用户和密码
ciscoasa(config)# int m 0/0    进入管理口
ciscoasa(config-if)# ip address 192.168.4.1 255.255.255.0    添加IP地址
ciscoasa(config-if)# nameif guanli    给管理口设个名字
ciscoasa(config-if)# no shutdown    激活接口
ciscoasa(config)#q        退出管理接口
ciscoasa(config)# http server enable    开启HTTP服务
ciscoasa(config)# http 192.168.4.0 255.255.255.0 guanli   在管理口设置可管理的IP地址
ciscoasa(config)# show run   查看一下配置
ciscoasa(config)# wr m    保存
经过以上配置就可以用ASDM配置防火墙了。
首先用交叉线把电脑和防火墙的管理口相连，把电脑设成和管理口段的IP地址,本例中设为192.168.4.0 段的IP打开浏览器在地址栏中输入管理口的IP地址:
https://192.168.4.1
弹出一下安全证书对话框，单击 “是”
输入用户名和密码（就是在串口的WEBVPN模式下新建的用户和密码），然后点击“确定”。
出现也下对话框，点击“Download ASDM Launcher and Start ASDM”开始安装ASDM管理器，安装完以后从网上下载一个JAVA虚拟机软件(使用1.4以上 Java 版本)，进入WWW.JAVA.COM下载安装，安装完后点击下面的“Run   ASDM as a Java Applet ”。
出现以下对话框， 点击“是”。
出现以下对话框，输入用户名和密码（就是在串口的WEBVPN模式下新建的用户和密码），然后点击“是”。
出现以下对话框，点击“是”。
进入ASDM管理器。
这样就可以通过ASDM来配置防火墙了。
以后就可以直接使用ASDM来管理防火墙了
