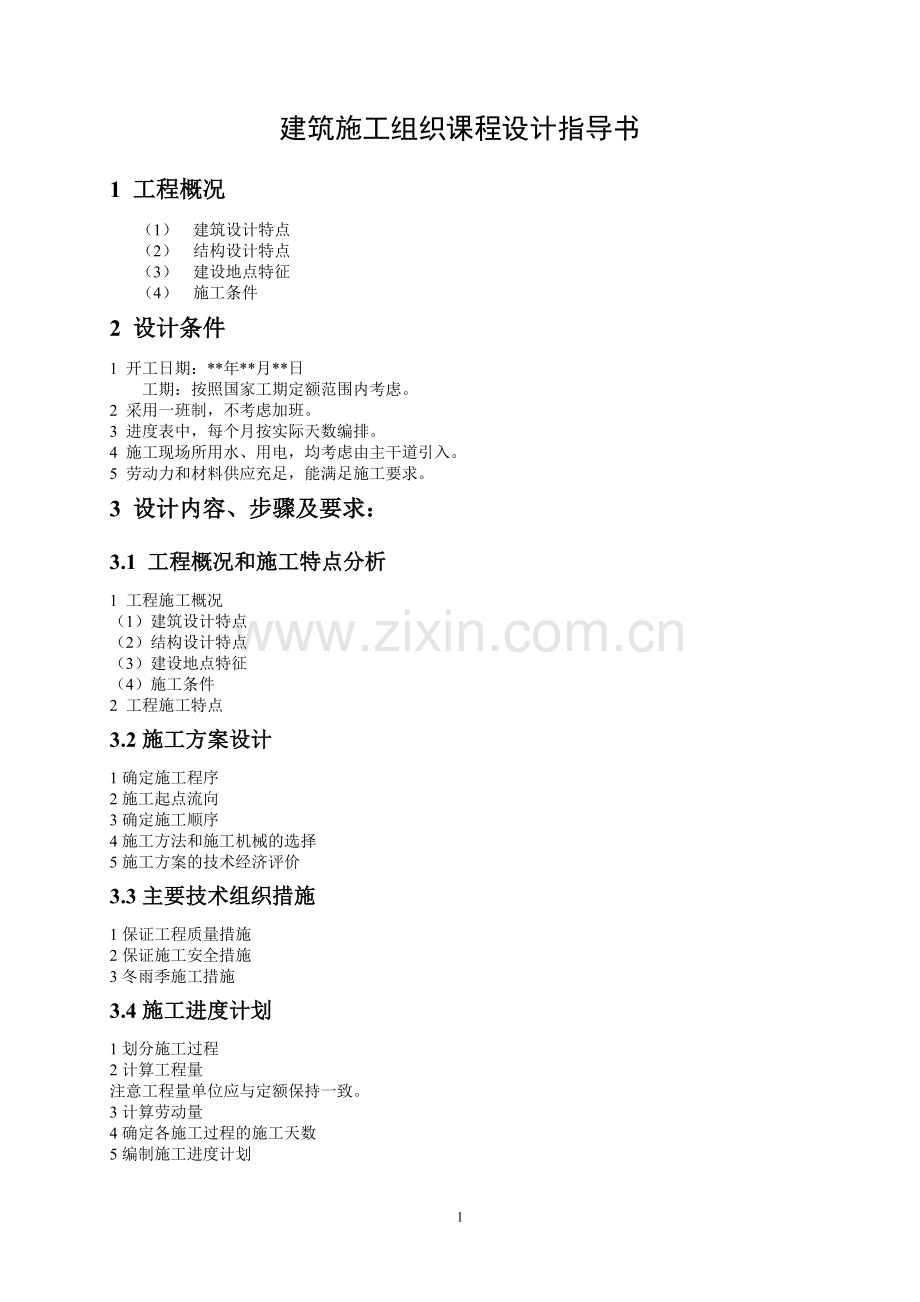

建筑施工组织课程设计指导书

1 工程概况
（1） 建筑设计特点
（2） 结构设计特点
（3） 建设地点特征
（4） 施工条件
2 设计条件
1 开工日期：**年**月**日
工期：按照国家工期定额范围内考虑。
2 采用一班制，不考虑加班。
3 进度表中，每个月按实际天数编排。
4 施工现场所用水、用电，均考虑由主干道引入。
5 劳动力和材料供应充足，能满足施工要求。
3 设计内容、步骤及要求：
3.1 工程概况和施工特点分析
1 工程施工概况
（1）建筑设计特点
（2）结构设计特点
（3）建设地点特征
（4）施工条件
2 工程施工特点
3.2施工方案设计
1确定施工程序
2施工起点流向
3确定施工顺序
4施工方法和施工机械的选择
5施工方案的技术经济评价
3.3主要技术组织措施
1保证工程质量措施
2保证施工安全措施
3冬雨季施工措施
3.4施工进度计划
1划分施工过程
2计算工程量
注意工程量单位应与定额保持一致。
3计算劳动量
4确定各施工过程的施工天数
5编制施工进度计划
3.5资源需用量计划
1劳动力需用量计划
2主要材料需用量计划
3构件和半成品需用量计划
4施工机械需用量计划
3.6施工平面图
1确定垂直运输机械的布置
2确定搅拌站、仓库、材料、构件堆场以及加工厂的位置
3现场运输道路
4临时设施布置
5水电管网布置
4设计参考资料
4.1 课程设计有关的技术规范
序号
标准编号
标准名称
1
GB50021-2001
岩土工程勘察规范
2
GB50007-2002
建筑地基基础设计规范
3
GB50003-2001
砌体结构设计规范
4
GB50010-2010
混凝土结构设计规范
5
GB50300-2001
建筑工程施工质量验收统一标准
6
GB50202-2002
建筑地基基础工程施工质量验收规范
7
GB50203-2002
砌体工程施工质量验收规范
8
GB50204-2002
混凝土结构工程施工质量验收规范
9
GB50205-2002
钢结构工程施工质量验收规范
10
GB50206-2002
木结构工程施工质量验收规范
11
GB50207-2002
屋面工程质量验收规范
12
GB50208-2002
地下防水工程质量验收规范
13
GB50209-2002
建筑地面工程施工质量验收规范
14
GB50210-2002
建筑装饰装修工程质量验收规范
4.2 参考文献
国内土木主要期刊
相关书籍
施工手册（上、中、下）
工程建设标准强制性条文
各省建筑安装工程劳动定额
国家工期定额
已建的单位工程施工组织设计
单位工程施工组织设计任务书
一、题目：XXX单位工程施工组织设计
二、目的
通过课程设计，掌握单位工程施工组织设计的内容、编制原则和步骤；培养学生独立编制单位工程施工组织设计的能力和技巧，为其将来走向工作岗位进行现场的施工和管理工作打下基础。
三、主要设计任务及内容
1、工程概况和施工特点分析
2、施工方案设计
3、主要技术组织措施
4、施工进度计划（横道图）
5、资源需用量计划
其中主要材料有水泥、水、砂、石、模板、钢筋、水泥砂浆、石灰砂浆、釉面砖、涂料、机制红砖等。
6、施工平面图
具体内容见设计指导书及教材相关内容。
四、要求
在全面完成单位工程施工组织设计基础上，提交以下设计文件：
（一）课程设计说明书（一份）
要求图、文、表并茂，文字正确整洁，语言通顺，标点符号清楚，内容详实。
（二）绘制单位工程施工进度图表（一张）
绘制流水施工进度计划横道图，比例自定。
（三）绘制单位工程施工平面图（一张）
按工程制图要求进行，比例自定，图面布局要合理，清洁工整、美观大方。
五、设计资料：XXX砖混结构住宅楼施工组织设计
(一) 工程概况及特点
本工程为某小区的3单元住宅楼，位于该小区西南角，建筑面积1790m2，平面形式为条形，总长34.44m，宽9.82m，6层，层高3m，总高19.5m。墙体厚度为240mm，二层以下是M5混合砂浆砌MU7.5机制红砖，三层以上用M2.5混合砂浆砌筑。建筑物西、南两侧为该工程地界的围墙。围墙外侧为马路。东、北两侧均为空地,场地较为宽敞。如下图如示：
a.屋面板上用炉碴找坡，1:3水泥砂浆抹面，作二毡三油防水层。
b.地面为釉面砖，楼面为水泥砂浆加107胶面层。
c.外墙粉刷涂料；内墙粉刷为石灰砂浆抹灰，106胶涂料刷面。
d.厕所、厨房墙面均设90cm高水泥砂浆台度。
e.门窗油漆外部为草绿色，内部为乳黄色。厨房内为栗色。
f.电力照明线路除商业用房设暗线外，余为明线。

(二) 施工条件
　　1.施工期限：依据工期定额,本工程计划工期为XXX天，拟于XX月XX日开工，竣工于同年XX月XX日。时间及日期自定。
　　2.自然条件：施工期间主导风向偏东,雨季为6-9月,冬季为12月到次年2月。
　　3.水文地质条件：根据勘测报告，土壤主要分4层：第1层为杂填土，厚度0.5-0.7m；第2层为素填土，厚度0.6-0.8m，承载力为90kN/m2；第3层为粉质粘土，厚度3.0-4.5m,承载力为l60kN/m2；第4层为粘土，承载力为200kN/ m2。持力层在第3层。地下水在地表下1.8m处。
　　4.技术经济条件
施工所需各工种工人均能按需供给，用工人数在参考任务书提供人数的基础上，可以适当修改。在现场不设临时房屋。
该工地障碍物已拆除,场地基本平整。施工中所需的水电均由甲方从城市供水、供电网中接引。
建筑材料及预制构件可用汽车运入工地。圆孔板由总公司预制厂制作(运距5km)，钢木窗均由加工厂制作(3km)。
可供施工选用的起重机有QT-6型、QT-2型塔式起重机。汽车除解放牌(5t)外,尚有进口运输车(8t)可供使用。卷扬机、各种搅拌机、木工机械、混凝土振捣器、脚手架、模板可根据计划需要进行供应。
现浇混凝土采用现场搅拌，混凝土设计强度等级及水灰比按照学号的不同为：
学号尾号
0
1
2
3
4
5
6
7
8
9
混凝土设计强度等级
C30
C30
C30
C30
C35
C35
C35
C35
C40
C40
水灰比
0.55
0.50
0.53
0.45
0.47
0.44
0.42
0.48
0.51
0.44
(三)设计指导
本工程的施工程序为先地下后地上、先土建后设备安装、先结构后装修。
主体结构自下而上逐层分段流水施工完成后,再自上而下逐层进行内装修；女儿墙压顶完工后,则自上而下进行外装修。
根据工程特点,为了满足结构的整体性，以及工程量大致相等的原则，将基础、主体结构和屋面工程在平面上按单元划分为3个施工段，在立面上则以结构层划分施工段。
　　室内外装修在平面上不分段,而立面上则自上而下分层进行。
本工程宜按分别流水组织施工。
1.地下工程
基础采用钢筋混凝土条形基础，槽底标高为-2.2m，采用人工挖土，基槽按1：0.33放坡至槽底，每边留工作面30cm。基槽总开挖量为977m3，除回填土所需的892m3暂堆放在基槽边外，其余土方运至场外。
施工顺序：挖基槽→打钎验槽→混凝土垫层→钢筋混凝土基础→砌砖基础(防潮层)→现浇构造柱→基槽及房心回填。其主导工程是钢筋混凝土基础。
2.主体结构工程
结构工程每层每段的主要施工顺序：放线→立皮数杆→绑扎构造柱钢筋→二步架砌墙和安装预制过梁→安装构造柱模板→绑扎圈梁、挑梁钢筋→安装圈梁、挑梁、现浇板、楼梯模板→现浇板、楼梯钢筋绑扎→浇捣梁、板、柱混凝土→安装预制板→现浇板带和预制板灌缝。
其中砌砖为主导施工过程，每层砌砖为两步架。
每层每段平均砌砖为64.2m3，配备瓦工8人(另加普工10人)。如每工产量按0.833m3计算，则每层每段砌筑为4.5d，其他各工种均按相应的工程量配备劳动力，可在9d内完成圈梁、板、构造柱、楼梯等的浇筑工程以及预制楼板安装等项目，以保证瓦工连续施工。
墙体砌筑时，内外墙应尽量同时砌筑。当砖墙不能连通同时砌筑时，要留斜槎。
屋面工程用二毡三油防水层，上设架空隔热板。
3.装饰工程
装饰工程在住宅建筑工程中工程量最大，是占用工期长，耗用劳动量多的施工阶段。为屋面板二次灌缝后即自上而下开始内部装饰。外装修从封顶后亦随内装修的部分工作结束而陆续展开。内装修按自上而下，逐层进行。其顺序是楼地面→天棚→墙面和踢脚线。
水电工程在土建工程展开的相关施工过程中穿插进行。进度表中未计项目按总工日的10-15%列入其它一项。
6

专业工作队一览表
序号
工种名称
人数
序号
工种名称
人数
1
木工
5
8
焊工
3
2
瓦工
8
9
油漆工
11
3
混凝土工
14
10
普工
30
4
抹灰工
61
11
电工
12
5
钢筋工
9
12
管道工
6
6
架子工
5
13
玻璃工
4
7
吊装工
6

工程量统计表
分部分项工程名称
工程量
时间定额
单位
数量
基础工程
人工挖土
m3
977
0.361
混凝土垫层
m3
35
1.30
钢筋混凝土基础
钢筋
t
4.85
5.25
模板
m2
80
0.15
混凝土
m3
69.2
0.62
砖基础
m3
110
0.97
构造柱
钢筋
t
0.16
8.66
模板
m2
8
0.294
混凝土
m3
1.0
1.48
基础回填土及房心回填土
m3
892
0.14
主体工程
砌砖墙（包括过梁、门窗框安装）
m3
1200
1.2
构造柱
钢筋
t
1.76
8.66
模板
m2
86
0.294
混凝土
m3
1
1.48
现浇楼梯
钢筋
t
1.33
8.66
模板
m2
136
0.294
混凝土
m3
22
1.48
现浇圈梁、挑梁
钢筋
t
6.85
8.66
模板
m2
200
0.294
混凝土
m3
91
1.48
现浇楼板
钢筋
t
6.5
8.66
模板
m2
513
0.294
混凝土
m3
46
1.48
屋面工程
安装楼板
块
1029
0.121
楼板灌缝
m3
98
0.015
屋面板上找平层
m2
460
0.04
二毡三油防水层
m2
480
0.04
水泥砂浆保护层
m2
460
0.05
架空隔热层
m2
400
0.731
楼地面工程
水泥砂浆找平层
m2
1800
0.376
楼梯间水泥砂浆面层
m2
200
0.485
釉面砖地面
m2
1800
0.25
装修工程
内墙面抹灰
m2
5265
0.095
顶棚抹灰
m2
2045
0.095
室内100高釉面砖踢脚
m2
200
0.095
顶棚刷涂料
m2
2045
0.034
外墙水泥石灰砂浆抹面
m2
2250
0.244
外墙喷涂料
m2
1670
0.034
其他
门窗安装
m2
500
0.411
玻璃油漆
m2
1020
0.137
台阶散水
m2
92
0.18

注：工程量统计表中的各个时间定额按下式调整后的值取：表中原数×[1＋(学号后二位数-10)/100]
