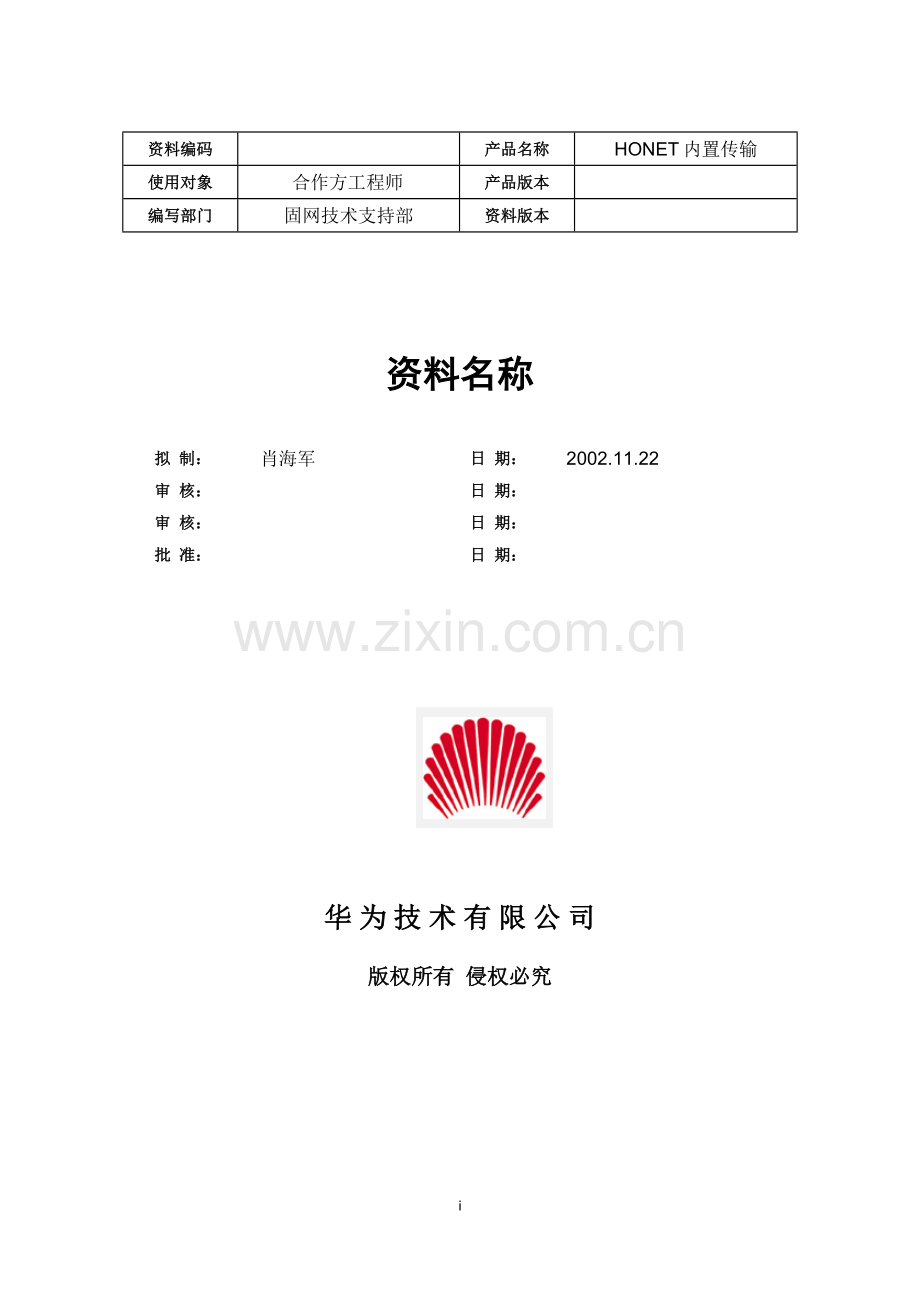

E1接口引脚定义-20021122-B.doc

资料编码

产品名称
HONET内置传输
使用对象
合作方工程师
产品版本

编写部门
固网技术支持部
资料版本

资料名称

拟 制：
肖海军
日 期：
2002.11.22
审 核：

日 期：

审 核：

日 期：

批 准：

日 期：

华 为 技 术 有 限 公 司
版权所有 侵权必究

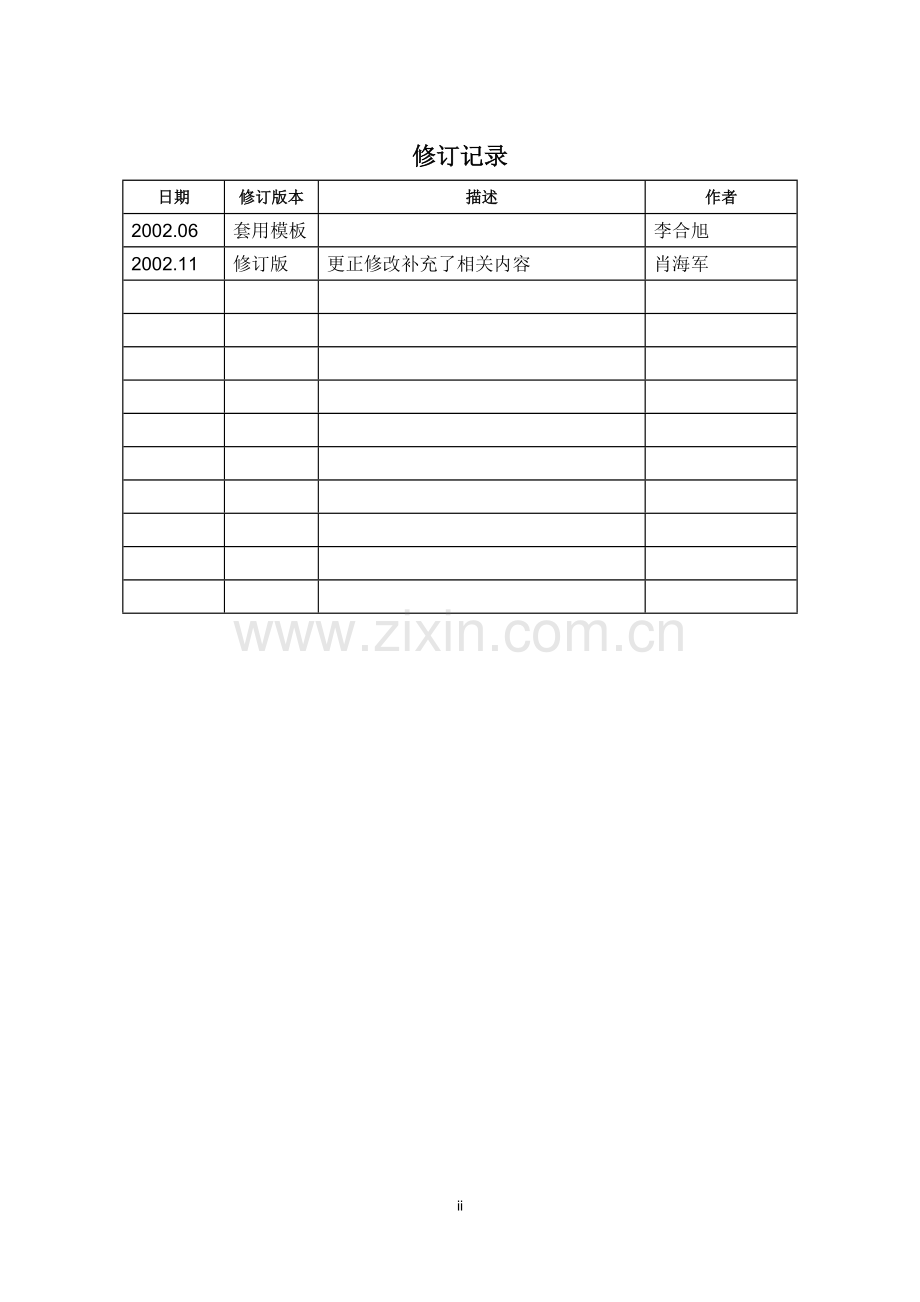

修订记录
日期
修订版本
描述
作者
2002.06
套用模板

李合旭
2002.11
修订版
更正修改补充了相关内容
肖海军

i
目 录（TOC Heading）
155A 2M接口引脚定义 1

关键词：Optix 155A、E1

摘 要：无

缩略语清单：无

参考资料清单：
120欧输出口引脚定义-20020630-B
TELLIN 移动智能网原理与系统 技术手册（页眉）
Error! Reference source not found.155A 2M接口引脚定义

155A 2M接口引脚定义
SBS155A（H） 2M通过DB37插头引出，每个DB37插头引出8个2M输入、输出口共32根引线，即每个E1需要用四根引线，如下图所示：

上图中的管脚标号定义采用如下原则：
第1、2个字母表示该引脚是输入还是输出引脚：RJ为输入，TJ为输出，即RJ为收，TJ为发。
第3、4位的数字表示该引脚的2M极性和位置：第3位为1时表示TIP端，为2时表示为RING端，第4位取1－8分别表示对应于第1到第8个2M，1－8个2M顺序定义如下：从机盒后面面对拉手条，DB37头上从右到左依此对应1－8，从网管上看1－4对应于SP1右的1－4，5－8对应于SP1左的1－4。
上图中的GND在75欧时使用，在120欧时不作处理。这点遵循的是ITU-T G.703：E1收RING必须接地，E1发RING可以接地。
DB37的管脚序号在器件上有标注。
