油罐车各种操纵使用说明（图）

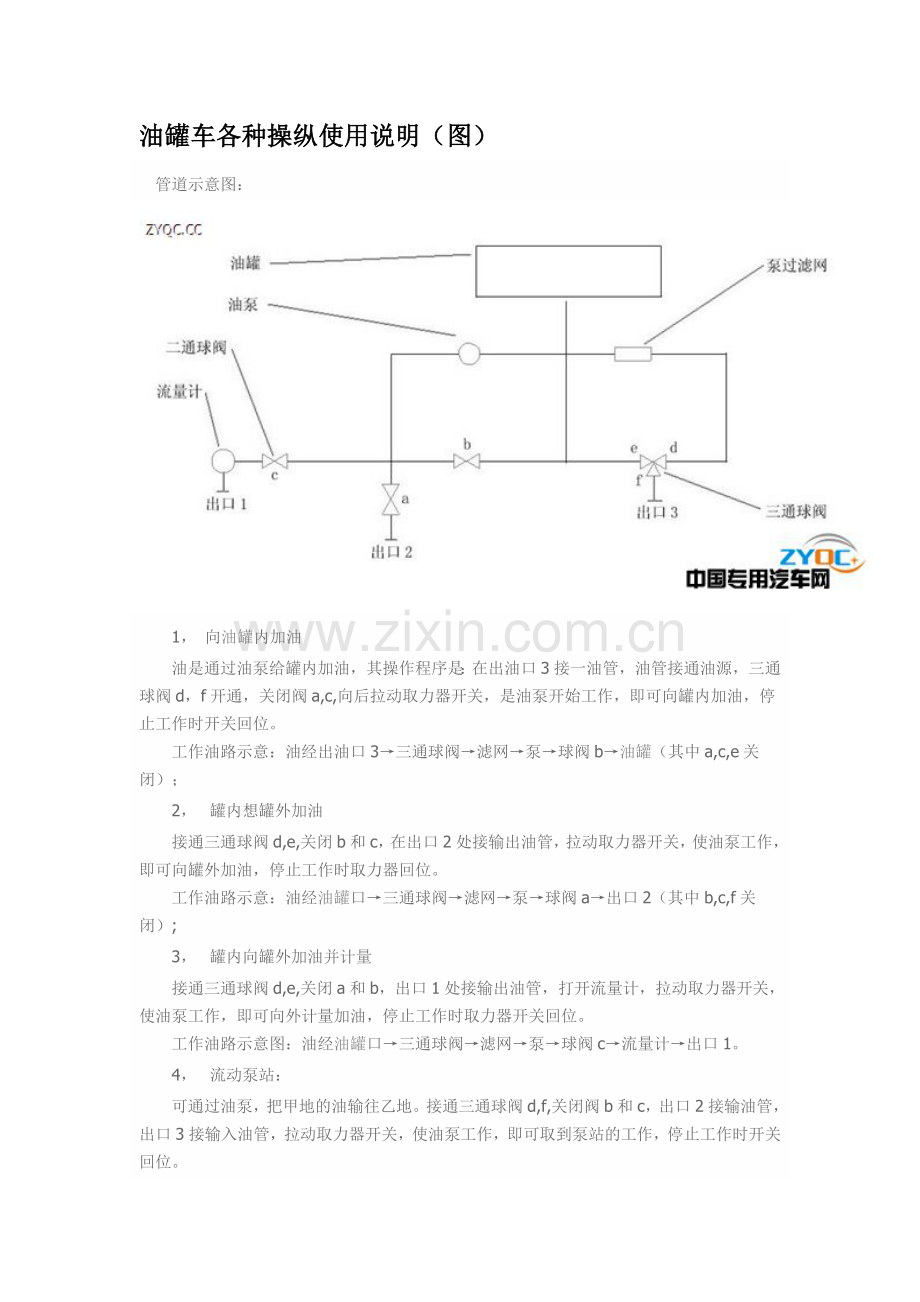

　管道示意图：

　　1， 向油罐内加油
　　油是通过油泵给罐内加油，其操作程序是：在出油口3接一油管，油管接通油源，三通球阀d，f开通，关闭阀a,c,向后拉动取力器开关，是油泵开始工作，即可向罐内加油，停止工作时开关回位。
　　工作油路示意：油经出油口3→三通球阀→滤网→泵→球阀b→油罐（其中a,c,e关闭）；
　　2，  罐内想罐外加油
　　接通三通球阀d,e,关闭b和c，在出口2处接输出油管，拉动取力器开关，使油泵工作，即可向罐外加油，停止工作时取力器回位。
　　工作油路示意：油经油罐口→三通球阀→滤网→泵→球阀a→出口2（其中b,c,f关闭）;
　　3，  罐内向罐外加油并计量
　　接通三通球阀d,e,关闭a和b，出口1处接输出油管，打开流量计，拉动取力器开关，使油泵工作，即可向外计量加油，停止工作时取力器开关回位。
　　工作油路示意图：油经油罐口→三通球阀→滤网→泵→球阀c→流量计→出口1。
　　4，  流动泵站：
　　可通过油泵，把甲地的油输往乙地。接通三通球阀d,f,关闭阀b和c，出口2接输油管，出口3接输入油管，拉动取力器开关，使油泵工作，即可取到泵站的工作，停止工作时开关回位。
　　工作油路示意：
　　油经出口3→三通球阀→滤网→泵→球阀a→出口2（其中b,c,e关闭）
　　油车也可靠重力自流向外输油。
　　A)     接通三通球阀门e,f,关闭阀门b,出油口3接输出油管即可通过出口3向外自流输油。
　　B)     接通球a，关闭三通球阀e，二通球阀c，打开二通球阀a,b即可通过出口2向外自流出油。
　　C)     大家二通球阀a,b,三通球阀e,f,关闭二通球阀c,通过出口2，3可同时向外自流输油。
　　工作油路示意：
　　油经油罐→三通球阀→出口3
　　油经油罐→球阀b→球阀a→出口2
