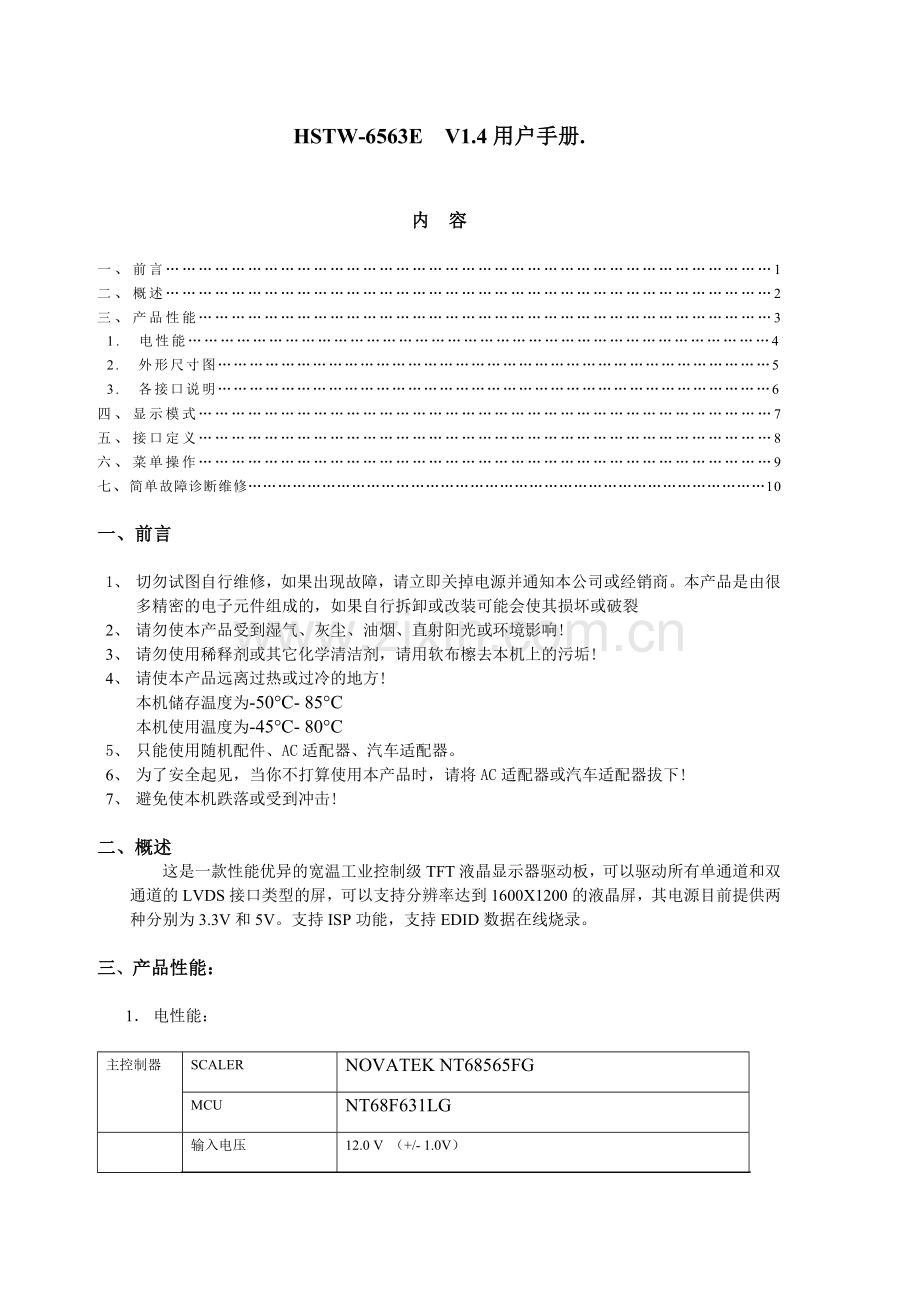

HSTW-6563E+V1.4+用户手册.doc_第1页
第1页 / 共12页
HSTW-6563E+V1.4+用户手册.doc_第2页
第2页 / 共12页


点击查看更多>>
资源描述
TFT液晶显示驱动板 For SXGA XGA TFT LCD PANEL Product: 宽温驱动板 Manufacturer:深圳市恒讯通达科技有限公司 Customer: Model NO: HSTW-6563E V1.4用户手册 Rev: 1.4 Checked by : Jummary Shenzhen Hengstar Technology CO., Ltd. ISSUE DATE : Tel: 86-755-27888015 27888120 27888170 FINAL REV: Fax: 86-755-27888820 E-mail: jummary@ 使 用 本 产 品 前 ,请 仔 细 阅 读 本 手 册 并 保 留 该 手 册 以 供 日 后 参 考 HSTW-6563E V1.4用户手册. 内 容 一、前言…………………………………………………………………………………………………1 二、概述…………………………………………………………………………………………………2 三、产品性能……………………………………………………………………………………………3 1. 电性能………………………………………………………………………………………………4 2. 外形尺寸图……………………………………………………………………………………………5 3. 各接口说明……………………………………………………………………………………………6 四、显示模式……………………………………………………………………………………………7 五、接口定义……………………………………………………………………………………………8 六、菜单操作……………………………………………………………………………………………9 七、简单故障诊断维修……………………………………………………………………………………………10 一、前言 1、 切勿试图自行维修,如果出现故障,请立即关掉电源并通知本公司或经销商。本产品是由很多精密的电子元件组成的,如果自行拆卸或改装可能会使其损坏或破裂 2、 请勿使本产品受到湿气、灰尘、油烟、直射阳光或环境影响! 3、 请勿使用稀释剂或其它化学清洁剂,请用软布檫去本机上的污垢! 4、 请使本产品远离过热或过冷的地方! 本机储存温度为-50°C- 85°C 本机使用温度为-45°C- 80°C 5、 只能使用随机配件、AC适配器、汽车适配器。 6、 为了安全起见,当你不打算使用本产品时,请将AC适配器或汽车适配器拔下! 7、 避免使本机跌落或受到冲击! 二、概述 这是一款性能优异的宽温工业控制级TFT液晶显示器驱动板,可以驱动所有单通道和双通道的LVDS接口类型的屏,可以支持分辨率达到1600X1200的液晶屏,其电源目前提供两种分别为3.3V和5V。支持ISP功能,支持EDID数据在线烧录。 三、产品性能: 1. 电性能: 主控制器 SCALER NOVATEK NT68565FG MCU NT68F631LG 电源 输入电压 12.0 V (+/- 1.0V) PANEL电源输出 3.3V/5V/12V 待机功耗 低于 2 W 信号输入 VGA接口 D端子为15PIN 针座接口 2.0 间距 15X2 双排针,20*2双排针 分辨率 VGA,SVGA,XGA,SXGA, SXGA+,UXGA 行频范围 28.8 ~ 80 KHz 场频范围 60 ~ 75 Hz DDC 符合VESA DDC1/2B 标准; 色温 6500K,9300K,User 背光控制 控制电平 0 ~ 5V 或 5 ~ 0V 调节方式 正调或负调 按键 规格 5或7 键轻触式 工作温度 -45°C- 75°C 储存温度 -50°C- 80°C 2.外形尺寸图: 尺寸:95mm (L)*93mm (W)*16.0mm (H) 3.各接口说明: 1)、电源接口 位置JP3,型号DIP/4P-2.0mm 或 JP9 DC 电源插座 2)、VGA 接口(ISP通过此接口实现) 位置JP7,型号DB-SUB15 ( JP2 DIP/12P-2.0mm) 3)、按键及LED指示灯接口 位置JP5,型号DIP/10P-2.0mm 4)、INVERTER接口 位置JP1,型号FPC/6P-1.25mm 5)、串行接口(Debug用) 位置JP4,型号FPC/4P-1.25MM 6)、PANEL屏接口 位置JP6,型号 DIP/30P-2.0mm JP8型号FPC\30P-1.0 JP10 DIP\40P-2.0 有三个连接器到屏,但同时只需要一种接口即可,根据客户需要来决定。 7)、 CN1 背光自适应接口,可根据客人需要定制是否需要背光自适应功能。 四、显示模式: 模式 行频( KHz) 场频(Hz) 640 X 350 31.5 70 720 X 400 31.5 70 640 X 480 31.5 60 37.9 72 37.5 75 800 X 600 37.9 60 48.1 72 46.9 75 1024 X 768 48.4 60 56.5 70 60.0 75 1280 X 1024 64.0 60 80.0 75 五、接口定义: 1.DC 12V电源输入接口:JP3 DIP/4P-2.0mm Pin NO. Symbol 1 +12v 2 +12 3 GND 4 GND 2.VGA插座接口:JP2 /12P-1.25mm Pin NO. Symbol 1 SCL 2 SDA 3 GND 4 B 5 GND 6 G 7 GND 8 R 9 GND 10 HS 11 VS 12 NC 2. 按键接口:JP5 /10P-1.25mm Pin NO. Symbol 1 POWER 2 Menu 3 AUTO 4 RIGHT(+) 5 LEFT(-) 6 EXIT 7 GND 8 LED GREEN 9 LED RED 10 IR(NC) 3. 背光接口:JP1/6P-1.25mm Pin NO. Symbol 1 GND 2 GND 3 BRIGHTNESS 4 BACKLIGHT_PW_5N 5 + 12 V 6 + 12 V 4.VGA接口:JP7/15PVGA座 Pin NO. Symbol 1 VGA_R+ 2 VGA_G+ 3 VGA_B+ 4 NC 5 RETURN 6 R-GND 7 G-GND 8 B-GND 9 +5V 10 SYNCRETURN 11 NC 12 SDA 13 HS 14 VS 15 SCL 5.TTL/ FPC/ JP8/30P接口: Pin NO. Symbol Pin NO. Symbol 1 R3(T0M) 2 R2(T0P) 3 R1(T1M) 4 R0(T1P) 5 G7(T2M) 6 G6(T2P) 7 GND 8 G5(TCLK1M) 9 G4(TCLK1P) 10 G3(T3M) 11 G2(T3P) 12 G1(T4M) 13 G0(T4P) 14 GND 15 B7(T5M) 16 B6(T5P) 17 GND 18 B5(T6M) 19 B4(T6P) 20 B3(TCLK2M) 21 B2(TCLK2P) 22 B1(B7M) 23 B0(T7P) 24 GND 25 NC 26 NC 27 NC 28 PANEL_VCC 29 PANEL_VCC 30 PANEL_VCC 6.LVDS/DIP/JP6/30P接口: 1 PANEL-VCC 2 PANEL-VCC 3 PANEL-VCC 4 GND 5 GND 6 GND 7 R3/T0M 8 R2/T0P 9 R1/T1M 10 R0/T1P 11 G7/T2M 12 G6/T2P 13 GND 14 GND 15 G5/TCLK1M 16 G4/TCLK1P 17 G3/T3M 18 G2/T3P 19 G1/T4M 20 G0/T4P 21 B7/T5M 22 B6/T5P 23 B5/T6M 24 B4//T6P 25 GND 26 GND 27 B3/TCLK2M 28 B2/TCLK2P 29 B1/T7M 30 B0/T7P 7.TTL/DIP/JP10/40P接口: 1 GND 2 DCLK 3 GND 4 DHS 5 DVS 6 GND 7 R7 8 R6 9 R5 10 R4 11 R3/T0M 12 GND 13 R2/T0P 14 R1/T1M 15 R0/T1P 16 GND 17 G7/T2M 18 G6/T2P 19 G5/TCLK1M 20 G4/TCLK1P 21 G3/T3M 22 GND 23 G2/T3P 24 G1/T4M 25 G0/T4P 26 GND 27 B7/T5M 28 B6/T5P 29 B5/T6M 30 B4/T6P 31 B3/TCLK2M 32 GND 33 B2/TCLK2P 34 B1/T7M 35 B0/T7P 36 GND 37 DDE 38 GND 39 PANEL-VCC 40 PANEL-VCC 六、菜单操作 1. 本驱动板的OSD 菜单按键分为: 〈开/关〉/(POWER):使用此键来打开或关闭显示器。 〈菜单〉/(ENTER):使用此键来打开OSD 菜单,并激活顶层的第一个自菜单项。若继续按此键,则进入(也就是选择/弹出)所激活的菜单项的下一层菜单。 〈左〉/(LEFT):使用此键用于上移或左移菜单亮条,或在有数值(参数)的某些菜单项中用于减小数值。 〈右〉/(RIGHT):使用此键用于下移或右移菜单亮条,或在有数值(参数)的某些菜单项中用于增大数值。 〈自动调整/退出〉/(AUTO):使用此键用于自动调整图像位置和相位。当在某些特殊显示模式或接有分配器时,也许会出现图像位置自动调整后偏离,这时候需要进入OSD 菜单中进行手动调整水平或垂直位置及相位 注:红外接收头针脚定义: 正面:从左至右三个脚:IR,GND,VDD。(*NOTE 2) 2. OSD 菜单调节内容包括以下五个大项: 选单调整 影像调整 色彩调整 其他调整 功能选择调整 3. 菜单功能说明 菜单 图片 说明 输入信号选择 PC—VGA DVI CVBS SVIDEO TV 模拟—VGA 数字—DVI CVBS SVIDEO TV 选单调整 返回: 退出菜单 亮度: (0---100)可调 对比度: (0---100)可调 饱和度: (0---100)可调 色调: (0---100)可调 背光: 系统默认100 640x480 800x600 1024x768 1280X1024 60HZ 70HZ 75HZ 80MHZ 影像调整 返回: 退出菜单 Default节目: 设定节目 伴音: 多国伴音制式设定 节目: 选台 节目跳跃: 上选和下选 自动搜索:自动搜寻所有TV信号 色彩调整 返回: 退出菜单 颜色: 系统默认 红色: (0---100)可调 绿色: (0---100)可调 蓝色: (0---100)可调 菜单 图片 说明 其它功能设置 返回: 退出菜单 语言: (有十种语言可供选择) 显示菜单时间: 系统默认是8 显示省电时间: 系统默认是8 恢复: 恢复出厂菜单功能 4:3: 液晶屏比例大小 功能选择设置 退出: 离开菜单 VGA: VGA信号设定 DVI: DVI信号设定 CVBS: 视频信号设定 SVIDEO: S端口视频信号设定 TV: TV信号设定 注:以上可调菜单恢复工厂设置均在50 % 4.显示效果: 1)、一般情况:装机后第一次使用液晶显示器或更换分辩率、刷新频率、切换模式时出现屏幕偏或屏幕模糊等现像时,只需按“AUTO”键自动调整即可; 2)、异常情况:通过上述调整后还不能达到最佳显示效果,这时可使用OSD菜单的第五项菜单“其他调整”中“复位”功能,然后再使用OSD菜单的第三项菜单“自动调整”中的“自动颜色调整”即可; 3)、特殊情况:对显示器的“亮度”、“对比度”、“色温”有特殊要求时,则需在OSD菜单第一项“选单调整”中分别对“亮度”、“对比度”、“色温”数值进行调整即可。 4)、程序增进功能:同时按下“+”、“-”,出现老化菜单,要取消老化功能,可选择关闭电源或按“+”、“-”进入老化菜单后,选择“AUTO TEST”-“OFF”功能; 老化菜单开启,会显示红灯闪烁不停,约一秒一次。(*NOTE 1) 七、简单故障诊断维修 在与我们的售后服务人员联系以前,请先按照如下方法进行简单检查。如果采用下列方法无法解决问题,则请联系当地经销商。 无显示,指示灯不亮 ★ 检查电源及其连线是否正确 --------------------------------------------------------------------- 无显示,指示灯为红色 ★ VGA 电缆是否连接正确 ★ 电脑是否正常工作或处于待机省电状态 --------------------------------------------------------------------- 无显示,指示灯为绿色,无背光 ★ 检查高压板(Inverter)的连接以及其是否正常 工作 --------------------------------------------------------------------- LCD 屏幕或显示模式切换时是白色 ★ 检查高压板(Inverter)的连接以及其是否正常 工作 --------------------------------------------------------------------- 白屏或花屏 ★ 检查LCD 的工作电压设置是否正确 ★ 程序是否正确 ★ LCD 信号线是否正确 ★ LCD 是否良好 --------------------------------------------------------------------- 提示“输入不支持 ”或“超出范围” ★ 确保信号电缆正确连接 ★ 检查视频适配器的分辨率和刷新率是否太高 建议采用LCD 的优化频率— 60Hz ★ 将其与显示模式表中的数据进行对比 --------------------------------------------------------------------- 图像位置不对,不能自动调整或手动调整 ★ 检查程序是否正确 --------------------------------------------------------------------- 图像有水波纹或亮点等干扰 ★ 检查LCD 信号线或驱动板输入VGA 电缆 否太长或其品质太差 --------------------------------------------------------------------- 图像偏色或缺色 ★ 检查驱动板输入VGA 电缆和LCD 信号线是否 接触不良或坏掉 --------------------------------------------------------------------- 喇叭音量不大或有较大噪音 ★ 注意选择口径、纸盆及磁铁合适的的喇叭 一般用 1~2 W/ 4~8 ohm 为佳 ---------------------------------------------------------------------
