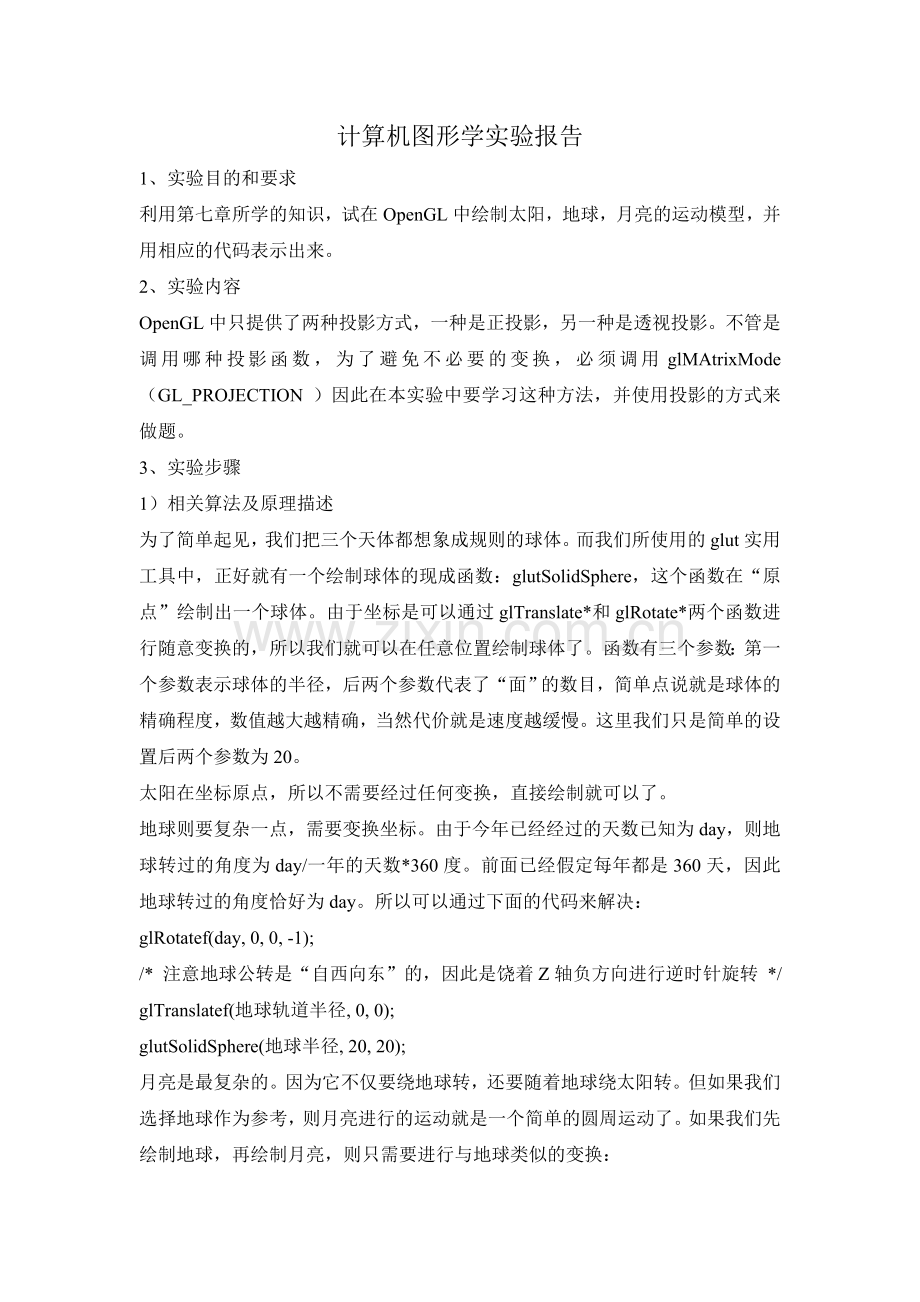

计算机图形学实验报告
1、 实验目的和要求
利用第七章所学的知识，试在OpenGL中绘制太阳，地球，月亮的运动模型，并用相应的代码表示出来。
2、 实验内容
OpenGL中只提供了两种投影方式，一种是正投影，另一种是透视投影。不管是调用哪种投影函数，为了避免不必要的变换，必须调用glMAtrixMode（GL_PROJECTION ）因此在本实验中要学习这种方法，并使用投影的方式来做题。
3、 实验步骤
1）相关算法及原理描述
为了简单起见，我们把三个天体都想象成规则的球体。而我们所使用的glut实用工具中，正好就有一个绘制球体的现成函数：glutSolidSphere，这个函数在“原点”绘制出一个球体。由于坐标是可以通过glTranslate*和glRotate*两个函数进行随意变换的，所以我们就可以在任意位置绘制球体了。函数有三个参数：第一个参数表示球体的半径，后两个参数代表了“面”的数目，简单点说就是球体的精确程度，数值越大越精确，当然代价就是速度越缓慢。这里我们只是简单的设置后两个参数为20。
太阳在坐标原点，所以不需要经过任何变换，直接绘制就可以了。
地球则要复杂一点，需要变换坐标。由于今年已经经过的天数已知为day，则地球转过的角度为day/一年的天数*360度。前面已经假定每年都是360天，因此地球转过的角度恰好为day。所以可以通过下面的代码来解决：
glRotatef(day, 0, 0, -1);
/* 注意地球公转是“自西向东”的，因此是饶着Z轴负方向进行逆时针旋转 */
glTranslatef(地球轨道半径, 0, 0);
glutSolidSphere(地球半径, 20, 20);
月亮是最复杂的。因为它不仅要绕地球转，还要随着地球绕太阳转。但如果我们选择地球作为参考，则月亮进行的运动就是一个简单的圆周运动了。如果我们先绘制地球，再绘制月亮，则只需要进行与地球类似的变换：

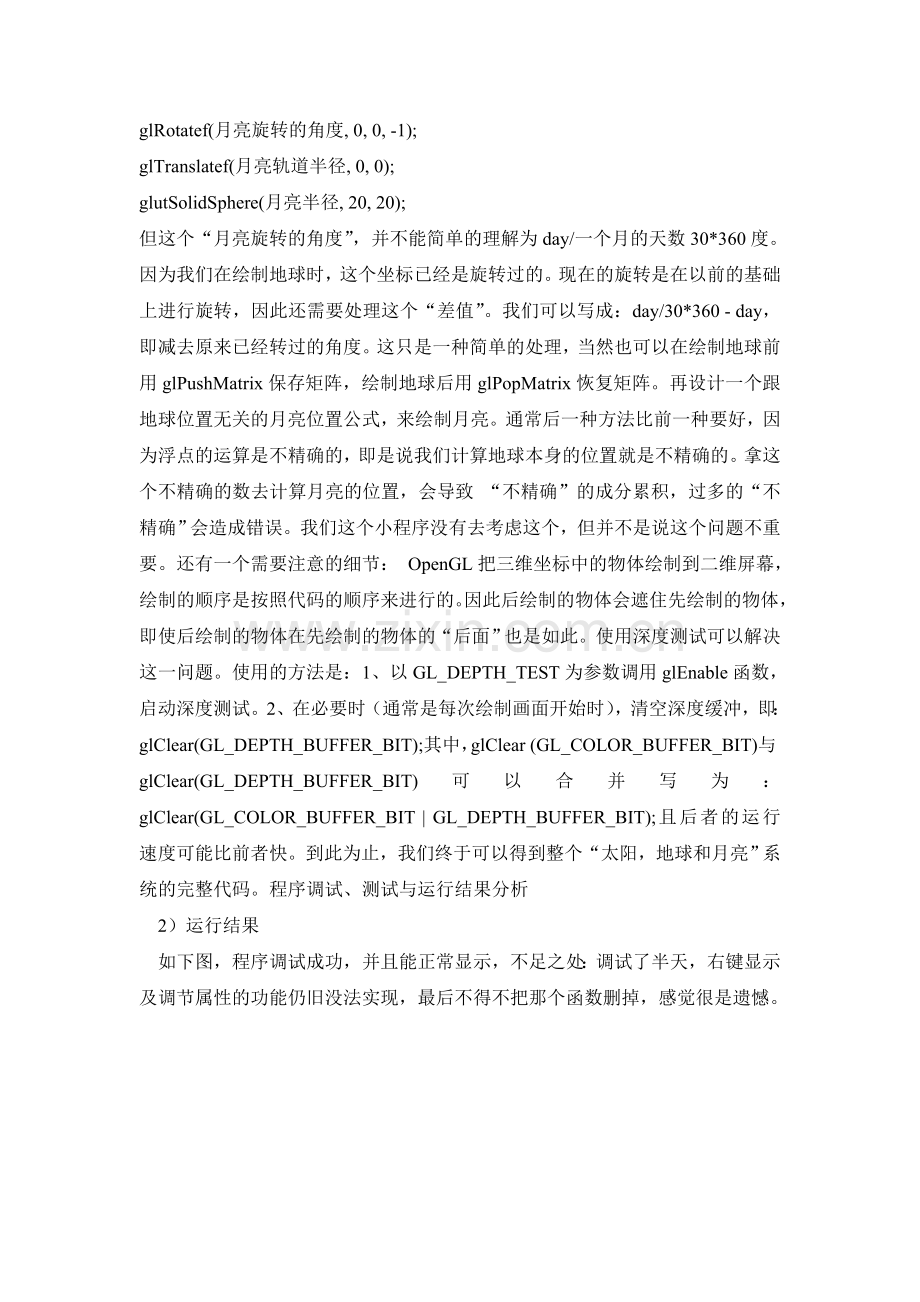

glRotatef(月亮旋转的角度, 0, 0, -1);
glTranslatef(月亮轨道半径, 0, 0);
glutSolidSphere(月亮半径, 20, 20);
但这个“月亮旋转的角度”，并不能简单的理解为day/一个月的天数30*360度。因为我们在绘制地球时，这个坐标已经是旋转过的。现在的旋转是在以前的基础上进行旋转，因此还需要处理这个“差值”。我们可以写成：day/30*360 - day，即减去原来已经转过的角度。这只是一种简单的处理，当然也可以在绘制地球前用glPushMatrix保存矩阵，绘制地球后用glPopMatrix恢复矩阵。再设计一个跟地球位置无关的月亮位置公式，来绘制月亮。通常后一种方法比前一种要好，因为浮点的运算是不精确的，即是说我们计算地球本身的位置就是不精确的。拿这个不精确的数去计算月亮的位置，会导致 “不精确”的成分累积，过多的“不精确”会造成错误。我们这个小程序没有去考虑这个，但并不是说这个问题不重要。还有一个需要注意的细节： OpenGL把三维坐标中的物体绘制到二维屏幕，绘制的顺序是按照代码的顺序来进行的。因此后绘制的物体会遮住先绘制的物体，即使后绘制的物体在先绘制的物体的“后面”也是如此。使用深度测试可以解决这一问题。使用的方法是：1、以GL_DEPTH_TEST为参数调用glEnable函数，启动深度测试。2、在必要时（通常是每次绘制画面开始时），清空深度缓冲，即：glClear(GL_DEPTH_BUFFER_BIT);其中，glClear (GL_COLOR_BUFFER_BIT)与glClear(GL_DEPTH_BUFFER_BIT)可以合并写为：glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);且后者的运行速度可能比前者快。到此为止，我们终于可以得到整个“太阳，地球和月亮”系统的完整代码。程序调试、测试与运行结果分析
2）运行结果
如下图，程序调试成功，并且能正常显示，不足之处：调试了半天，右键显示及调节属性的功能仍旧没法实现，最后不得不把那个函数删掉，感觉很是遗憾。

4、 实验总结
通过本次试验，进一步认识，感觉OpenGL的功能很强大，居然可以实现三维的动画变换，程序调试成功后把我乐坏了！！由于自己不太擅长编程，所以有些功能还不能完全实现，但我会尽自己最大努力来克服自己的编程不足之处，多加练习。
5、附录
带注释的源程序
#include <GL/glut.h>
static int day = 200; // day的变化：从0到359
void myDisplay(void)
{
glEnable(GL_DEPTH_TEST);
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

glMatrixMode(GL_PROJECTION);
glLoadIdentity();
gluPerspective(75, 1, 1, 400000000);
glMatrixMode(GL_MODELVIEW);
glLoadIdentity();
gluLookAt(0, -200000000, 200000000, 0, 0, 0, 0, 0, 1);

// 红色的“太阳”
glColor3f(1.0f, 0.0f, 0.0f);
glutSolidSphere(69600000, 100, 100);
// 蓝色的“地球”
glColor3f(0.0f, 0.0f, 1.0f);
glRotatef(day/360.0*360.0, 0.0f, 0.0f, -1.0f);
glTranslatef(150000000, 0.0f, 0.0f);
glutSolidSphere(15945000, 100, 100);
// 黄色的“月亮”
glColor3f(1.0f, 1.0f, 0.0f);
glRotatef(day/30.0*360.0 - day/360.0*360.0, 0.0f, 0.0f, -1.0f);
glTranslatef(38000000, 0.0f, 0.0f);
glutSolidSphere(4345000, 100, 100);
glFlush();
glutSwapBuffers();
}

void myIdle(void)
{
++day;
if( day >= 360 )
day = 0;
myDisplay();
}
int main(int argc, char *argv[])
{
glutInit(&argc, argv);
glutInitDisplayMode(GLUT_RGB | GLUT_DOUBLE);
glutInitWindowPosition(100, 100);
glutInitWindowSize(450, 450);
glutCreateWindow("2008082269-何智龙");
glutDisplayFunc(&myDisplay);
glutIdleFunc(&myIdle);
glutMainLoop();
return 0;
}
