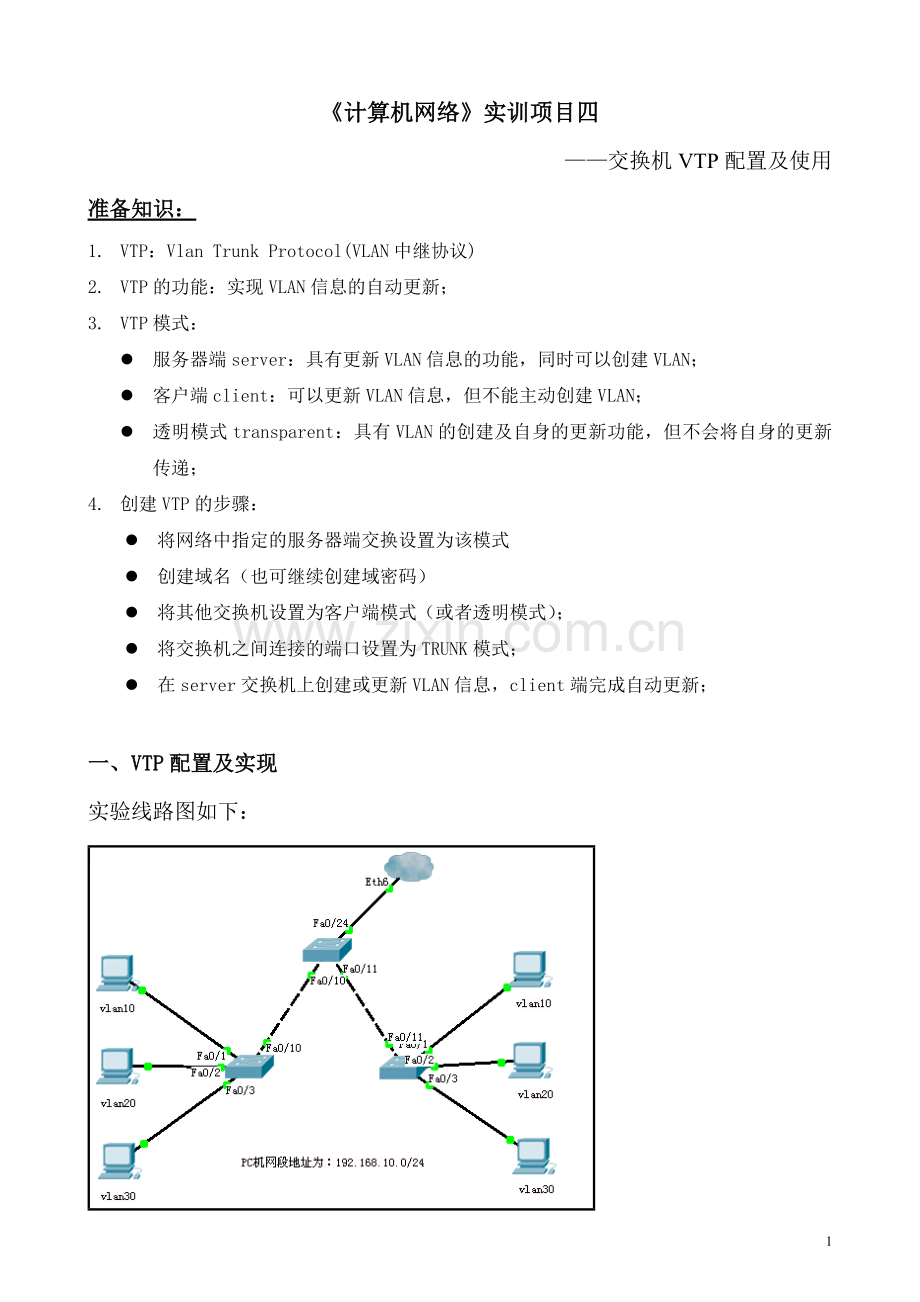

《计算机网络》实训项目四
——交换机VTP配置及使用
准备知识：
1. VTP：Vlan Trunk Protocol(VLAN中继协议)
2. VTP的功能：实现VLAN信息的自动更新；
3. VTP模式：
l 服务器端server：具有更新VLAN信息的功能，同时可以创建VLAN；
l 客户端client：可以更新VLAN信息，但不能主动创建VLAN；
l 透明模式transparent：具有VLAN的创建及自身的更新功能，但不会将自身的更新传递；
4. 创建VTP的步骤：
l 将网络中指定的服务器端交换设置为该模式
l 创建域名（也可继续创建域密码）
l 将其他交换机设置为客户端模式（或者透明模式）；
l 将交换机之间连接的端口设置为TRUNK模式；
l 在server交换机上创建或更新VLAN信息，client端完成自动更新；

一、VTP配置及实现
实验线路图如下：

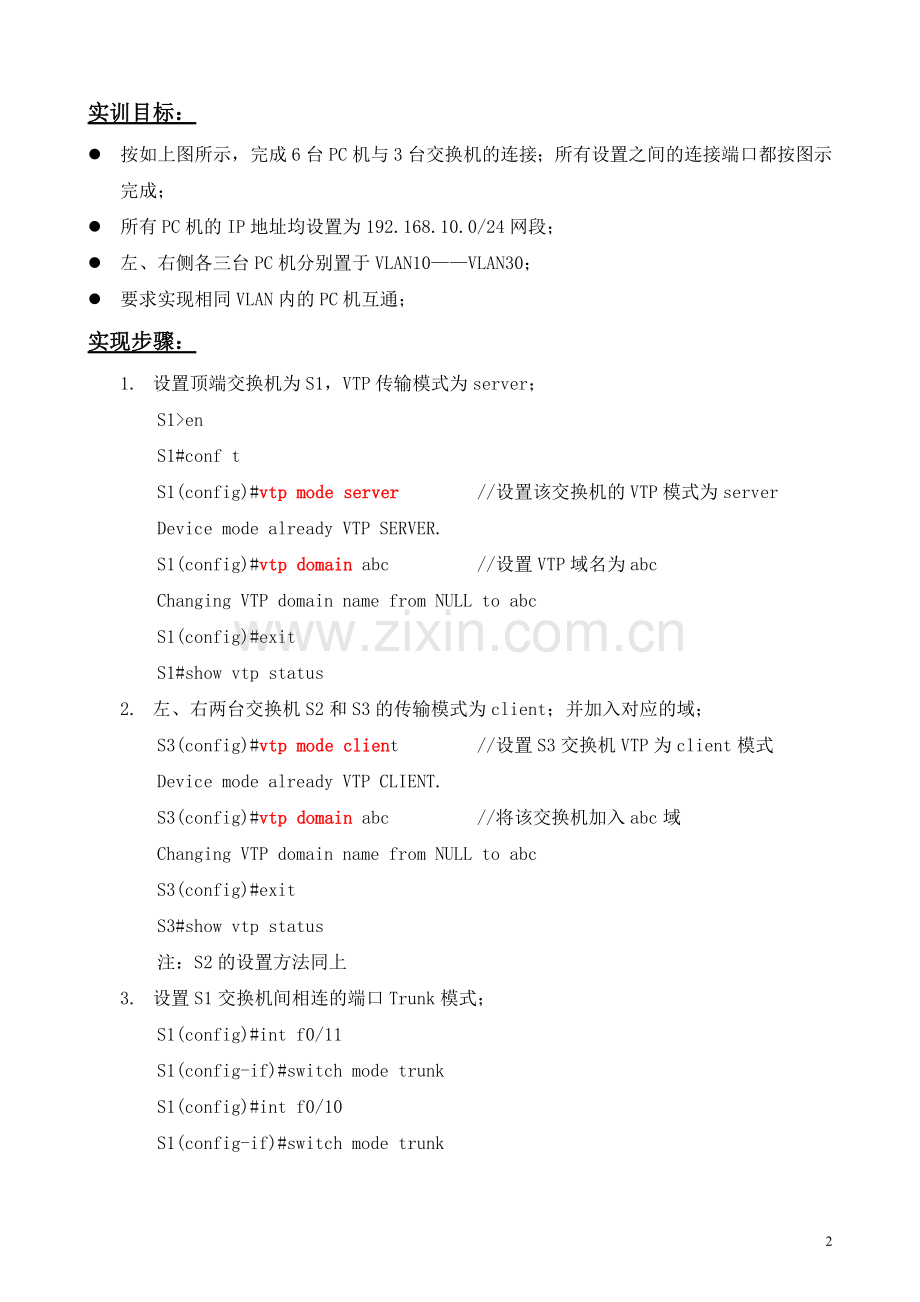

实训目标：
l 按如上图所示，完成6台PC机与3台交换机的连接；所有设置之间的连接端口都按图示完成；
l 所有PC机的IP地址均设置为192.168.10.0/24网段；
l 左、右侧各三台PC机分别置于VLAN10——VLAN30；
l 要求实现相同VLAN内的PC机互通；
实现步骤：
1. 设置顶端交换机为S1，VTP传输模式为server；
S1>en
S1#conf t
S1(config)#vtp mode server //设置该交换机的VTP模式为server
Device mode already VTP SERVER.
S1(config)#vtp domain abc //设置VTP域名为abc
Changing VTP domain name from NULL to abc
S1(config)#exit
S1#show vtp status
2. 左、右两台交换机S2和S3的传输模式为client；并加入对应的域；
S3(config)#vtp mode client //设置S3交换机VTP为client模式
Device mode already VTP CLIENT.
S3(config)#vtp domain abc //将该交换机加入abc域
Changing VTP domain name from NULL to abc
S3(config)#exit
S3#show vtp status
注：S2的设置方法同上
3. 设置S1交换机间相连的端口Trunk模式；
S1(config)#int f0/11
S1(config-if)#switch mode trunk
S1(config)#int f0/10
S1(config-if)#switch mode trunk

S2(config)#int f0/10
S2(config-if)#switch mode trunk

S3(config)#int f0/11
S3(config-if)#switch mode trunk

4. 在服务器交换机端创建3个VLAN，完成后在客户端交换机上查看VLAN的设置；
S1(config)#vlan 10
S1(config-vlan)#name v10
S1(config)#vlan 20
S1(config-vlan)#name v20
S1(config)#vlan 30
S1(config-vlan)#name v30
Switch(config-vlan)#
完成上述操作后在S2及S3交换机上验证已存在了3个新建VLAN；并检测相同VLAN间的通信是否畅通。

二、VTP透明模式

1. 目标要求：
l 按如上图所示搭建拓朴图；
l 四台PC机与两台服务器的IP地址均在192.168.100.0/24网段；其中PC机分处两个VLAN，而服务器一个允许VLAN10访问，另一个作为外网独用VLAN，即VLAN 30，不允许其它PC对其访问；
l 通过适当的配置，使得相同VLAN间可以通信；
2. 参考步骤：
1）将S3交换机设置为Transparent模式，并创建自身的VLAN；
2）设置S1交换机为Server模式，S2、S4为Client模式；
3）相应的端口设置为Trunk模式；
4）在S1上创建VLAN 10、VLAN 20，并在其它交换机上验证VLAN及连通性。
