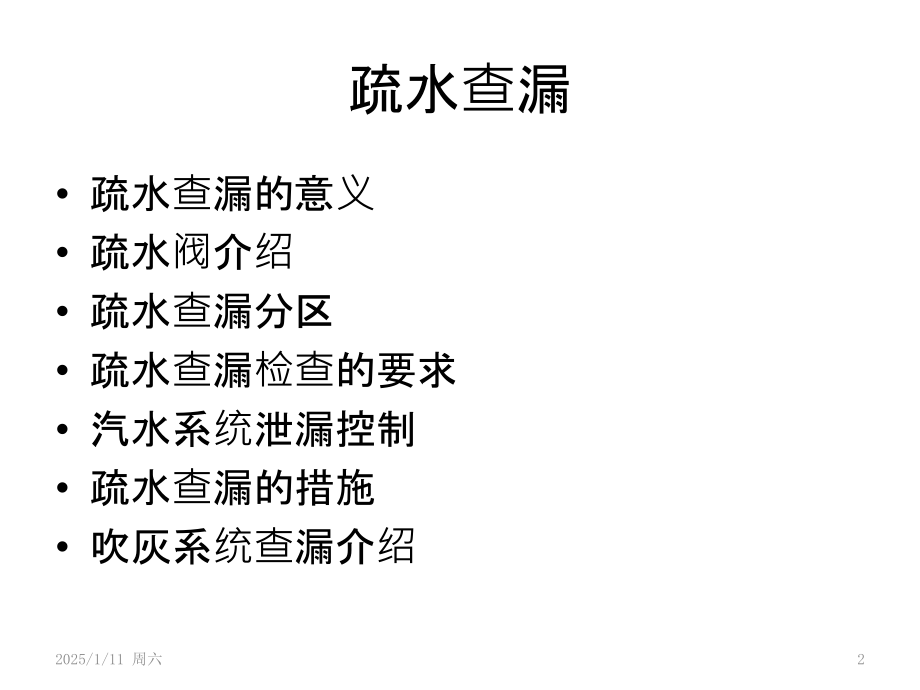

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2020/2/17,#,疏水查漏,陈韶华,2025/1/11 周六,1,疏水查漏,疏水查漏的意义,疏水阀介绍,疏水查漏分区,疏水查漏检查的要求,汽水系统泄漏控制,疏水查漏的措施,吹灰系统查漏介绍,2025/1/11 周六,2,疏水查漏意义,机组补水率作为一项重要经济指标，是运行部必须完成的一项节能任务。机组正常运行时，平均补水率应该控制在,0.30%,以下。,运行部在机组启动完成后立即进行疏水查漏工作,一方面减少机组能耗补水率，另一方面避免疏水阀门长期冲刷导致阀门损坏。,2025/1/11 周六,3,汽水系统泄漏判定标准,锅炉疏扩温度大于,80,；,锅炉房顶冒白汽；,汽机疏扩温度大于,50,；,2025/1/11 周六,4,汽水系统疏水查漏分区,锅炉侧重点查漏：,汽水系统疏水排气（按查漏卡执行）,锅炉侧辅汽及各吹灰用户（隔离吹灰，必要时隔离炉侧辅汽）,疏扩相连的机侧来的辅汽疏扩水（,7.5,米、,15,米、,25,米层有压放水及机侧辅汽用户疏放水）,疏扩相连的机侧主要大管道路（,361,管路，除氧器溢放水管路,。）,5,号低压加热器出口排水电动门（至机组排水槽）,。,汽机侧：,有压放水及辅汽疏扩疏水查漏,无压放水阀门查漏,2025/1/11 周六,5,疏水查漏具体措施,1,、,查漏之前需先对锅炉疏放水系统进行分析，确定排查范围。根据系统图标识现场情况，与锅炉疏水扩容器相关的系统如下：,锅炉汽水系统疏水联箱各疏水门,：,锅炉汽水系统查漏检查卡,；,361,阀放水至锅炉疏水扩容器电动门；,锅炉吹灰系统疏水各疏水门（包括空预器吹灰及脱硝吹灰）,：,专项检查表之吹灰器专项,；,除氧器排污至锅炉疏水扩容器电动门；,5,号低压加热器出口排水电动门；,锅炉辅汽系统疏水器及疏水手动门（包括等离子启动系统疏水）,：,#3,锅炉炉侧辅汽疏水查漏检查卡,；,汽机房,汽机,有压放水及辅汽疏水扩容器排水,：,汽机有压放水及辅汽查漏检查卡,。,2,、汽机侧查漏,汽机主蒸汽母管及,A/B,侧主蒸汽进口疏水门、主汽门上阀座疏水门、主汽调门上阀座疏水门（,12,个门需隔离）,汽机房汽机至无压放水母管手动门：,#3,汽机无压放水阀门查漏检查卡,3,、,确定范围之后，对以上各门进行排查。运行人员到就地对各疏水阀门状态进行检查并手紧。用测温仪对阀门、疏水器及后面管道进行测温，通过温度判断是否存在内漏。,2025/1/11 周六,6,疏水查漏的检查要求,对汽水系统内、外漏情况进行：,内漏通过温度判断（门后温度大于,60,），外漏通过感官判断（声音、漏水汽等）。,阀门关闭后打“”，测温记下温度，温度高手紧后观察、判断。,2025/1/11 周六,7,汽水系统泄漏控制,1,、,高压汽水系统泄漏控制,高压汽水泄漏包括锅炉本体、汽机本体、高压给水、蒸汽管道疏放水门泄漏、管道、法兰、安全阀等泄漏。,每次机组启动后必须对所有高压系统进行查漏，执行机炉汽水系统查漏检查卡，发现漏点必须立即处理，防止漏点扩大。,运行按照专项检查定期对高压系统进行查漏。,2,、,低压汽水系统泄漏控制,低压汽水系统主要包括辅汽系统、吹灰系统和各低压水系统。,运行必须每班监视辅汽疏水扩容器温度,50,，发现温度高必须立即进行查漏，重点检查各疏水器、疏水器旁路手动门有无内漏。,吹灰时必须检查各疏水门关闭后门后温度是否正常下降，疏水扩容器温度是否偏高，吹灰蒸汽调节阀开度是否增大。,按照专项检查卡定期检查各吹灰器是否泄漏。,发现锅炉疏水扩容器温度偏高立即检查除氧器底部放水门是否内漏并对所有进入疏,扩,疏水进行测温检查。,机组正常运行加氧时除氧器正常排气门要关闭。,2025/1/11 周六,8,疏水查漏注意事项,注意测温查漏过程中的安全,防止烫伤。所有不经疏水器的疏水手动门均需关闭，且门后温度,50,，否则为内漏。,查漏时注意排查疏水器运行状态，如在连续疏水，应排查是否为疏水器故障漏汽。,所有疏水器前后手动门和旁路门关闭,4,小时后，门后温度均需,50,，否则为内漏。,查漏完毕后，无内漏的正常疏水器前后手动门开启，旁路门关闭。,执行人持检查卡到现场，通过设备标识牌、名称、编号确认操作对象无误后才能执行操作，确认操作到位后才能在操作项前打勾。,执行人在检查卡执行过程中遇到与检查项要求不一致、有疑问的操作项目必须停止操作，向发令人询问清楚，明确操作任务后方可继续操作。,手动门操作必须逐一确认并操作到位，对于原状态为关闭的阀门再确认是否关闭，但无法通过门杆确认的，可以采用适当开启然后再关闭的办法确认，反之亦然。,按照,运行部手动门操作规范,选择合适的阀门操作勾手执行操作，避免出现操作不到位或者阀门损坏导致阀门泄漏。,查漏过程中注意人身安全，防止烫伤；能够通过集水漏斗看到放水出口或排放口的，不用记录温度；无法看到集水漏斗排放口的用测温仪测量阀门后管道温度并记录温度数值，综合判断是否有漏。,2025/1/11 周六,9,吹灰查漏,正常运行过程中吹灰系统泄漏是比较普遍的现象，下面就吹灰系统查漏重点介绍一下。,2025/1/11 周六,10,吹灰系统泄漏的影响,长期吹损炉管，最后导致锅炉爆管。,影响锅炉燃烧，导致燃烧恶化。,影响机组补水率，导致 补水率偏高。,2025/1/11 周六,11,未吹灰吹灰期间棒状图,2025/1/11 周六,12,吹灰期间棒状图,锅炉吹灰系统每次进行充压前、后必须通过“四管泄露”画面棒状图进行对比是否出现明显变化，有变化需进行现场原因排查，确认隔离漏点后方可继续吹灰。,2025/1/11 周六,13,锅炉吹灰过程中需做好监控，控制吹灰蒸汽控制超温（,280,且,380,）、超压（,4.25Mpa,），吹灰器无提前退出不到位情况（即吹灰器进退时间至少需满足长吹吹灰时间,300,秒，半长吹吹灰时间,240,秒，短吹吹灰时间,30,秒的），跟踪吹灰蒸汽调门及减温水调门动作是否正常。,每次进行长吹灰器、半长吹灰器吹灰必须提前通过录音电话通知锅炉班派人到场后方可进枪吹灰，吹灰器维护人员需先到集控室相关机组主值交接，进行安全交底学习，经现场与集控室对讲畅通后开始吹灰。避免吹灰枪卡涩进退不正常或者外漏情况发生。,2025/1/11 周六,14,就地测各吹灰器进汽阀后,10CM,处（内外套筒接触处）温度，高于环境温度,30,为内漏，系统隔离泄压，填写缺陷单，通知检修马上处理。,2025/1/11 周六,15,吹灰查漏措施,选择在吹灰系统各疏水温度较低时（未吹灰,4,小时以上）进行查漏效果更明显。,先关闭吹灰系统各疏水电动门、旁路门,就地测各电动门后手动门门芯温度、旁路门门芯温度最高值并记录。,吹灰系统蒸汽充压到,1Mpa,，压力调门自动控制压力，检查,DCS,各支管疏水温度先升后降，下降速率应基本一致，温度偏差不大于,40,。,30,分钟后，记录,DCS,疏水温度，就地测电动门后手动门门芯温度、旁路门门芯温度，高于环境温度,30,时，判断电动门内漏，填写缺陷，通知检修开票处理，结束疏水门查漏。,锅炉吹灰系统每次进行充压前、后必须通过“四管泄露”画面棒状图进行对比是否出现明显变化，有变化需进行现场原因排查，确认隔离漏点后方可继续吹灰。,30,分钟后，关闭吹灰系统各供汽电动门，计算吹灰系统,5,分钟平均泄压速率在,60Kpa/min,以下，否则必须进行吹灰器内漏检查。,7.,开启吹灰系统供汽门，压力调门自动控制压力，记录调门开度。,8.,就得分别关闭各吹灰支路隔离手动门，检查压力调门变化判断泄漏支路，并对泄漏支路吹灰器进行逐个吹灰器测温查漏。,9.,就地测各吹灰器进汽阀后,10CM,处（内外套筒接触处）温度，高于环境温度,30,为内漏，系统隔离泄压，填写缺陷单，通知检修马上处理。,2025/1/11 周六,16,吹灰系统查漏,吹灰器每月必须按照定期要求（每月,4/5/6/7,日）进行一次机组现场测温查漏，执行专项检查,华能海门电厂运行部安全专项检查表之吹灰器专项,，按照先查漏后吹灰原则，在表中注明吹灰器用测温仪测吹灰器内外套筒结合处温度判断泄露情况，测量温度应小于,70,存在内漏必须立即填写缺陷单并通知检修处理并在日志中记录，纸质版和操作票一同交部门存档。,所有吹灰系统缺陷均为重要缺陷，必须填写缺陷单并安排立即处理。,锅炉吹灰系统检修工期超过,16,小时，值长需报主任或专工同意。,2025/1/11 周六,17,仪用压缩空气系统,仪用及厂用压缩空气系统每单元各设五台水冷式螺杆输送用空压机，,3,台运行，,1,台热备用，,1,台检修备用,;1/2,号机组与,3/4,号机组仪用空气联络管上的手动阀打开、电动门送电开启，保持联络运行状态；仪用气节能流量柜正常投入运行,。,仪用气在电厂广泛应用，尤其众多气动门，一旦仪用气失去将导致阀门误动作，造成机组停机,。,2025/1/11 周六,18,仪用气泄漏判定,母管压力低于正常值（,0.65-0.77MPA,）；,仪用压压机长期处于加载状态；,备用空压机联起；,2025/1/11 周六,19,仪用气查漏,锅炉侧：,1,、,0,米：,磨煤机、渣仓、精处理、脱硫。,2,、,10,米：,左前墙、右后墙。,3,、,15,米：,左前墙、右后墙、,A/F,燃烧器、空预器。,4,、,24,米：,左前墙、右后墙、,B/E,燃烧器,5,、,30,米：,左前墙、右后墙、,C/D,燃烧器、,360,阀,6,、,37,米：,左前墙、右后墙、主给水调节阀,7,、,50,米：,左前墙、右后墙、脱硝区域,8,、,58,米：,左前墙、右后墙,9,、,67,米：,左前墙、右后墙,2025/1/11 周六,20,仪用气查漏,汽机侧,1,、,0,米：,1-6,号仪用气、定冷水温度调阀、凝汽器上水主副调阀，凝结水再循环调阀、,361,阀及储气罐、抽汽逆止门储气罐。,2,、,7.5,米：,1-6,号仪用气、除氧器水位主副调阀、抽汽逆止门。,3,、,15,米：,1-6,号仪用气。,4,、,除氧器层：,给水泵再循环调阀。,2025/1/11 周六,21,仪用压缩空气系统,1,、仪用空气母管运行正常压力在,0.650.77Mpa,之间，低于,0.65Mpa,应立即检查备用仪用空压机联动是否成功，全面检查压力下降原因。,2,、正常运行第一单元,(1,、,2,号机组,),与第二单元（,3,、,4,号机组）仪用气联络手动门保持开启状态，电动门送电开启，保持联络运行状态；只有当第一单元,(1,、,2,号机组,),或第二单元（,3,、,4,号机组）的机组全部停运才要求电动门关闭解除联络运行状态。,3,、正常运行时，杂用气系统隔离。保持杂用储气罐进口门微开（开启一圈），出口供气门关闭，需要用杂用气时，填写,杂用空气用气申请单,，写明用气时间，经值长批准后开启供气门供气，杂用气用气过程值班员应严密监视仪用空气压力。,4,、仪用气系统正常运行稳定时，第一单元,(1,、,2,号机组,),与第二单元（,3,、,4,号机组）仪用气的节能流量柜可投入运行将多余仪用气向输灰系统供气，但是不得增加仪用空压机运行台数（按照每单元,3,台空压机运行）且仪用气压力不得低于,0.60Mpa,。,5,、当第一、第二单元备用空压机台台数,2,台或仪用气母管压力（干燥器出口母管）,0.6Mpa,时，需立即切除仪用气节能流量柜运行至空压机备用台数,2,台且仪用气母管压力,0.6Mpa,。,2025/1/11 周六,22,6,、备用仪用空压机启动后，仪用空气母管压力仍继续下降,应检查：各空压机加载情况，系统是否有泄漏地方，杂用空气是否用气大量增加。持续下降可缓慢开启邻单元仪用空气供气门，点动开启电动门节流方法缓慢供气，在保证邻单元仪用气压正常情况下，供气给故障侧单元，危及正常侧单元气压的，禁止供气。,7,、仪用空气压力低于,0.60Mpa,，进入事故处理程序，低于,0.55Mpa,，稳定机组负荷，在安全情况下停止机组任何调节操作，并做好,仪用空气压力低事故处理,预想,8,、仪用空气不允许有漏空的供气门（应加堵板封死），禁止任何人开启仪用空气用于非生产的用气。,2025/1/11 周六,23,处理,发现仪用空气压力不正常下降，应立即派人到仪用空压机房检查空压机运行情况，如果发现有空压机不加载，则将其停运，启动备用空压机，检查不加载空压机的设定压力是否正确，同时通知检修检查消除缺陷后，将其投备用。,如果发现一台空压机跳闸，应马上启动备用空压机运行，通知检修查明跳闸原因，消除后恢复备用。,如果运行空压机均跳闸，而备用空压机又无法启动，此时应在保证安全的前提下考虑由相邻单元的空压系统通过联络阀（在,3,号机组,DCS,控制盘面）向事故单元输送压缩空气；同时立即通知检修处理，尽快恢复空压机运行。处理过程中应保持机组稳定运行，尽量减少操作、调整。,对泄漏设备进行隔离并通知检修处理。,通知检修清理滤网，同时切换空压机。,隔离故障疏水器并通知检修处理。,仪用空气失去，短时无法恢复，而主要控制参数有超限的可能时，应停机处理。,若因一台机组,6KV,厂用电失去，可采用失压的,6KV,空压机母线由母联开关供电的方式，维持压缩空气压力。,2025/1/11 周六,24,谢谢大家,2018.5.20,2025/1/11 周六,25,
