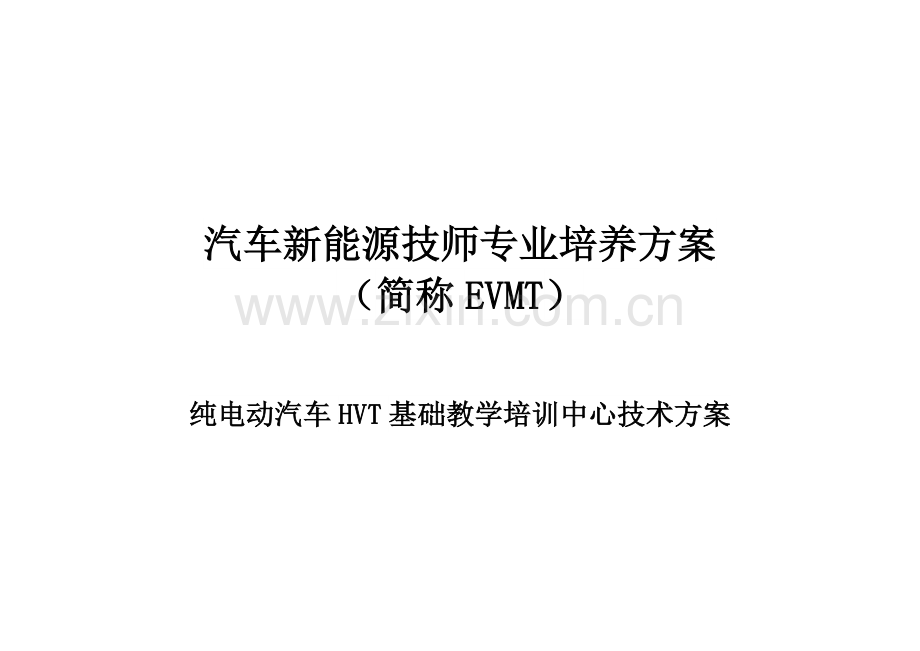

汽车新能源技师专业培养方案
（简称EVMT）

纯电动汽车HVT基础教学培训中心技术方案

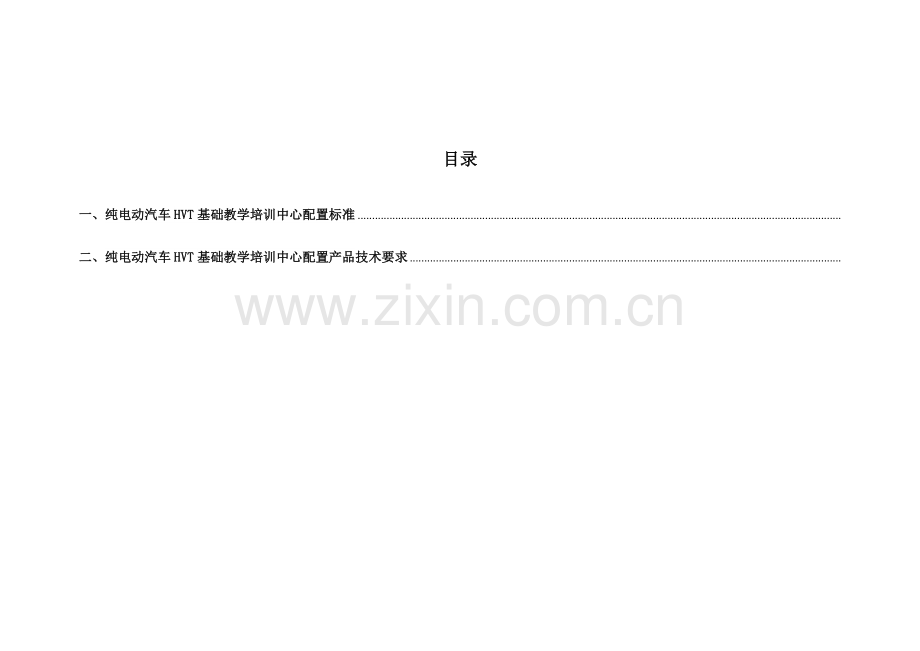

目录

一、纯电动汽车HVT基础教学培训中心配置标准
二、纯电动汽车HVT基础教学培训中心配置产品技术要求

一、纯电动汽车HVT基础教学培训中心配置标准
教学项目名称
教学目标
车型
序号
科目
出厂型号
配置要求
数量
单位
单价
小计
电动汽车安全模拟教学系统
掌握新能源纯汽车基本工作原理及安全维修的必要知识
纯电动汽车
1
动力电池管理模拟安全实训台
CRF-HVT-DCGLMN
标配
1
套
¥129,000
¥129,000
2
电机驱动模拟安全教学实训台
CRF-HVT-DJQDMN
标配
1
套
¥160,000
¥160,000
电动汽车原理实验教学系统
掌握电动汽车的使用方法及维护注意事项
比亚迪e5
1
新能源纯电动HVT高压技术人员基础训练云平台
CRF-HVT-E5APP
标配
1
套
¥174,800
¥174,800
2
动力电池联动实训台
CRF-HVT-E5DLDCTJ
标配
1
套
¥129,600
¥129,600
3
高压电控箱/主控制器联动实训台
CRF-HVT-E5DKXTJ
标配
1
套
¥131,000
¥131,000
4
电机驱动系统联动实训台
CRF-HVT-E5DJQDTJ
标配
1
套
¥155,900
¥155,900
5
转向系统联动实训台
CRF-HVT-E5ZXTJ
标配
1
套
¥65,800
¥65,800
6
电动空调系统联动实训台
CRF-HVT-E5KTTJ
标配
1
套
¥86,500
¥86,500
7
车身电气系统联动实训台
CRF-HVT-E5DQTJ
标配
1
套
¥135,600
¥135,600
8
高压维修警示牌
CRF-HVT-GYJSP
标配
1
套
¥380
¥380
9
绝缘垫
CRF-HVT-JYD
标配
1
套
¥4,200
¥4,200
10
充电桩
CRF-HVT-JCDZ
标配
1
套
¥9,600
¥9,600
11
新能源绝缘工具柜
CRF-HVT-JYGJ
标配
1
套
¥60,500
¥60,500
12
新能源安全/检测工具柜
CRF-HVT-AQGJ
标配
1
套
¥75,000
¥75,000
13
零件车
CRF-HVT-LJC
标配
1
套
¥2,200
¥2,200
理实一体化影音等配套系统
理实一体化实训室必要的组成部分

1
文件柜
KLX-038
选配
1
套
¥1,800
¥1,800
2
手写黑板
SM-1509
选配
1
套
¥1,800
¥1,800
3
多媒体教学平台
IPad Air2 16G
标配
1
套
¥6,400
¥6,400
4
多媒体教学终端
MAXHUB-65ME
选配
1
套
¥26,400
¥26,400
5
多媒体移动式支架
XD-WM007-1
选配
1
套
¥5,200
¥5,200
6
讲桌
KLX-003
选配
1
张
¥1,960
¥1,960
7
学生课桌
KLX-002
选配
2
张
¥1,680
¥3,360
8
学生椅子
LX-001
选配
20
把
¥270
¥5,400
9
警戒线
CRF-JJX53M
选配
7
套
¥160
¥1,120
10
工位吊牌
CRF-HVT-E5GWP
选配
2
套
¥450
¥900
11
灭火器
MFZ/ABC4
选配
1
套
¥820
¥820

¥1,375,240

二、纯电动汽车HVT中级培训中心配置产品技术要求
技能级别
教学项目名称
车型
序号
科目
技术要求
HVT
电动汽车安全模拟教学系统
纯电动汽车
1
动力电池管理模拟安全实训台
教学用途：动力电池管理系统实训台由车载BMS电源管理系统组成，可真实展现整车电源管理系统的工作原理，可单独进行电源管理系统的功能实验，减少初学者在进行原车实训时的耗材损耗和高压危害。
产品功能特点：
1) 系统可动态监测单组、单节电池电压、动态估计电池组容量、动态监测电池组温度等。
2) 实验台内部装有阻性负载，用于模拟汽车运行时电池组的放电负载。
3) 可检测单体电芯的工作状况，如单体电压、工作电流、环境温度等。
4) 过流，过压，温度保护：当电池系统出现过流、过压、均压和温度超标时，系统自动切断充放电回路，并通知管理系统发出警示信号，在液晶显示器上能读出故障代码及故障原因。
5) 自建报警功能：自动检测电池功能是否正常，及时对电池包进行有效性的判断，若发现电池包中有电池失效或是将要失效或是与其它单体电池不一致性增大时，则通过液晶显示器显示出报警信号。
6) 电池系统高压配电模块：包括总正和总负极继电器、预充继电器与预充电阻、电流传感器、熔断器；人工维护断开装置（MSD/维护开关）；
7) 电池包系统硬件：20AH磷酸铁锂电池单体，使用至少16个单体串联成电池组；
产品规格：台架尺寸: 1000mm*1200mm*1170mm电源类型: DC60V，工作温度: -35℃～40℃，设备重量:350KG

2
电机驱动模拟安全教学实训台
教学用途：动力电池管理系统实训台由车载电机驱动系统总成部件组成，可真实展现整车驱动系统的工作原理，可单独进行电机驱动系统及电机控制器的功能实验，减少初学者在进行原车实训时的耗材损耗和高压危害。
产品功能特点：
1. 台架采用车用永磁交流同步电机，额定功率3KW，电机控制器峰值电流100A，电机与控制器相互配套；
2. 调解换挡手柄，通过D档、N档、R档等实现电机正转、反转和停止功能，可实现制动能量回收功能（利用车辆惯性发电），进行电机运转测试；
3. 系统可监控动力传递过程、车速、电压、温度等，可观察电控系统故障指示灯等参数变化；
4. 实训台配备有电子油门控制装置，可对纯电动汽车驱动系统进行加减速。
产品规格：台架尺寸: 1000mm*1200mm*1170mm电源类型: DC60V，工作温度: -35℃～40℃，设备重量:350KG

电动汽车原理实验教学系统
比亚迪e5
1
新能源纯电动HVT高压技术人员基础训练云平台
系统简介：新能源纯电动HVT高压技术人员基础训练云平台是以典型车型作业过程实操学习环节为基础的汽车维修职业教育移动教学系统。新能源纯电动HVT高压技术人员基础训练云平台安装在移动教学终端上，系统集成了新能源纯电动HVT基础教学教学模块的课程，每个学习窗口内分别集成了：检修步骤选项、故障再现选项、能力要素选项、技术信息选项、知识要点选项、考核记录选项、案例回顾选项。
产品特性：
1） 系统目录：四级菜单结构，一级菜单为车型学习选择主菜单，二级菜单为技师等级选择子菜单，三级菜单为故障模块选择子菜单，四级菜单为故障现象选择子菜单，选择故障现象后即可查看故障再现视频或动画。
2） 学习步骤：进入学习任务后点击检修步骤可直观查看基于该故障的检修步骤，可根据作业项目进行有针对性的知识点学习。每个检修步骤分别呈现了产生故障的原因、诊断执行方法、故障结论等关键信息点。
3） 技术信息:训练过程中通过技术信息界面查询与本学习任务对应的知识要点信息，该信息集成了相关训练系统的工作原理，故障现象分析、系统组成、组成零部件的结构工作原理及学习扩展等学习资源，大大丰富了老师授课的知识内容。
4） 能力要素：能力要素是根据技师级别制定的学习目标，明确了训练需要达到的能力要求及学习重点，学员可根据该能力要点进行学习任务分配，使学习目标更加明确。
5） 考核记录:课程学习完成后，系统会根据知识要点及能力要素自动生成学习考核任务，真正的达到学一步、做一步、考一步的学习环境。
6） 案例回顾：完成整个章节的学习任务，老师或学员可以提供案例回顾了解一线原厂维修技术报文，可回顾整个故障的排除过程，老师也可根据，此报文结合学员排除故障的过程做深度的点评分析，真正达到教学和一线维修完美结合的效果。也培养了学员对故障排除过程总结记录的习惯。
7） 在线升级：所有课程储存在云端，课程内容更新方便，可达到学员客户端和云端数据资源库实时更新的效果。
学习方法：
1．多元化学习场景：教师可根据学员的学习任务制定授课方式，可通过该系统展现学习任务的真实故障故障现象、故障排除知识要点、故障排除能力要求和学习目标、故障排除步骤、知识点考核、案例回顾评价等个性化微课程授课环节。
系统课程目录：
学习任务一：新能源工具设备使用微课程
学习活动1：正确使用手摇兆欧表
学习活动2：正确使用示波器
学习活动3：正确使用数字钳形电流表
学习活动4：正确使用绝缘电阻测试仪
学习任务二：高压电动车维修安全认知微课程
学习活动1：高压部件及发生事故的处理
学习活动2：车辆起火救援的方法
学习活动3：电池泄露的救援方法
学习任务三：高压电控系统的检测微课程
学习活动1：高压电控模块的检测
学习活动2：主控制器模块的检测
学习活动3：充电模块的检测微课程
学习活动4：动力电池模块的检测
学习活动5：电池管理模块的检测
学习任务四：制动系统的检测微课程
学习活动1：ABS制动系统的检测
学习活动2：EPB电子驻车模块的检测
学习任务五：空调系统的检测微课程
学习活动1：暖风模块的检测
学习活动2：制冷模块的检测
学习任务六：转向系统的检测微课程
学习活动1：转向故障告警灯点亮
学习任务七：电气系统的检测微课程
学习活动1：灯光模块的常见故障检测
学习活动2：窗控制模块的常见故障检测
学习活动3：中控门锁模块的常见故障检测
学习活动4：雨刮模块的常见故障检测
学习活动5：网关模块的常见故障检测

2
动力电池联动实训台
教学用途：动力电池实训台以比亚迪e5原车动力磷酸铁锂电芯电池为基础制作。动力电池组采用透明封盖设计，真实地呈现了动力电池组核心零部件之间的连接控制关系和安装位置，实训台具有智能故障考核系统，适用于中高等职业技术院校、普通教育类学院和培训机构对新能源纯电动汽车结构原理认知和维修实训的教学。
产品功能特点：系统由动力电池模组、电池信息采集器、串联线、托盘、密封罩、电池采样线组成。
1. 模块化设计：动力电池组成采用模块化设计，将原车动力电池安装固定在动力电池专业基座上，基座设计有低压信号线路和高压输出线路卡槽，高压线路安装均配套安全标识，以便教学过程中识别。
2. 保留原车线路连接：动力电池组与高压线路采用原车线束进行连接，在每个线束插头旁边都安装有用于测量的并联双插头，大大减少了信号检测过程中的线路损耗，并联插头标注针脚编号，编号与原厂电路图脚位编号相对应，满足实训过程中对纯电动汽车低压信号检测的需要。动力电池组的相关信号通过原车线束与电池管理控制器相连接，满足实训教学过程中数据诊断和动态数据流读取功能。
3. 智能故障考核系统：由教师故障设置终端和学生答题终端两套独立的系统组成，该系统安装在移动终端上。教师用连接WIFE的移动教学终端可实现与实训台的故障设置模块连接进行故障设置。故障设置完成后学生通过学生用移动学习终端进行考核答题，考核后的成绩自动储存设备执行模块中，便于老师对每个学生的成绩查询。智能故障考核系统还具备密码管理、故障名称编辑、考核时间设置、故障类型设置和故障恢复测试功能。
4. 产品工艺标准:设备底座框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装20mm厚彩色高密度复合板，电气安装部分严格按照欧盟CE电气认证标准实施制造，整套线束采用安全强度达到IP64军工级别的连接器,对长期实训造成的线束损坏可分段式直接更换,免除后顾之忧
产品规格：工作电压：直流DC12V;控制板尺寸：140mm*90mm*20mm;动力电池输入电压：653.4V；台架尺寸:2600mm*1340mm*800mm，工作温度: -35℃～40℃，设备重量:450KG

3
高压电控箱/主控制器联动实训台
教学用途：高压电控箱/主控制器实训台以比亚迪e5原车高压电控箱/主控制器为基础制作，高压电控总成集成两电平双向交流逆变式电机控制器模块、车载充电器模块、DC-DC 转换器模块和高压配电模块，漏电传感器等，实训台具有智能故障考核系统，适用于中高等职业技术院校、普通教育类学院和培训机构对新能源纯电动汽车结构原理认知和维修实训的教学。
产品功能特点：
1.模块化设计：高压电控箱/主控制器总成采用模块化设计，将原车高压电控箱/主控制器、交流直流充电口、高压主控制器冷却水泵、储液罐散热器安装固定在专业基座上，基座设计有低压信号线路和高压输出线路卡槽，高压线路安装均配套安全标识，以便教学过程中识别。
2.保留原车线路连接：高压电控箱/主控制器总成采用原车线束进行连接，在每个线束插头旁边都安装有用于测量的并联双插头，大大减少了信号检测过程中的线路损耗，并联插头标注有针脚编号，编号与原厂电路图脚位编号相对应，满足实训过程中对纯电动汽车高压电控箱和主控制器低压信号检测的需要。高压电控箱/主控制器的相关信号通过原车线束与整车控制器相连接，满足实训教学过程中数据诊断和动态数据流读取功能。
3.智能故障考核系统：由教师故障设置终端和学生答题终端两套独立的系统组成，该系统安装在移动终端上。教师用连接WIFE的移动教学终端可实现与实训台的故障设置模块连接进行故障设置。故障设置完成后学生通过学生用移动学习终端进行考核答题，考核后的成绩自动储存设备执行模块中，便于老师对每个学生的成绩查询。智能故障考核系统还具备密码管理、故障名称编辑、考核时间设置、故障类型设置和故障恢复测试功能。
4.产品工艺标准:设备底座框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装20mm厚彩色高密度复合板，电气安装部分严格按照欧盟CE电气认证标准实施制造，整套线束采用安全强度达到IP64军工级别的连接器,对长期实训造成的线束损坏可分段式直接更换,免除后顾之忧.
产品规格：工作电压：直流DC12V;控制板尺寸：140mm*90mm*20mm;台架尺寸: 1500mm*900mm*900mm ，工作温度: -35℃～40℃，设备重量:320KG

4
电机驱动系统联动实训台
教学用途：电机驱动系统实训台以比亚迪e5原车电机驱动系统、ABS制动系统为基础制作，电机驱动系统采用三相驱动电机配套单档无级变速，实训台具有智能故障考核系统，适用于中高等职业技术院校、普通教育类学院和培训机构对新能源纯电动汽车结构原理认知和维修实训的教学。
产品功能特点：
1.模块化设计：电机驱动系统、ABS制动系统采用模块化设计，将原车驱动电机、散热水泵、散热水壶、前后驱动车轮、ABS控制单元、低压铁电池、加速踏板、换挡杆总成、组合仪表、EPB制动开关、启动开关安装固定在专业基座和操作控制面板上，基座设计有低压信号线路和高压输出线路卡槽，高压线路安装均配套安全标识，以便教学过程中识别。
2.保留原车线路连接：电机驱动系统实训台采用原车线束进行连接，在每个线束插头旁边都安装有用于测量的并联双插头，大大减少了信号检测过程中的线路损耗，并联插头标注有针脚编号，编号与原厂电路图脚位编号相对应，满足实训过程中对纯电动汽车电机驱动系统、组合仪表及制动系统低压信号检测的需要。各控制单元的相关信号通过原车线束与整车控制器相连接，满足实训教学过程中数据诊断和动态数据流读取功能。
3.智能故障考核系统：由教师故障设置终端和学生答题终端两套独立的系统组成，该系统安装在移动终端上。教师用连接WIFE的移动教学终端可实现与实训台的故障设置模块连接进行故障设置。故障设置完成后学生通过学生用移动学习终端进行考核答题，考核后的成绩自动储存设备执行模块中，便于老师对每个学生的成绩查询。智能故障考核系统还具备密码管理、故障名称编辑、考核时间设置、故障类型设置和故障恢复测试功能。
4.产品工艺标准:设备底座框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装20mm厚彩色高密度复合板，电气安装部分严格按照欧盟CE电气认证标准实施制造，整套线束采用安全强度达到IP64军工级别的连接器,对长期实训造成的线束损坏可分段式直接更换,免除后顾之忧.
产品规格：
工作电压：直流DC12V;控制板尺寸：140mm*90mm*20mm;动力输入电压：653.4V；台架尺寸:1750mm*1260mm*900mm ，工作温度: -35℃～40℃，设备重量:300KG

5
转向系统实训联动台
教学用途：转向系统实训台以比亚迪e5原车EPS系统配件为基础制作，由传感器（扭矩转角传感器、车速传感器）、控制器（EPS 电子控制单元）、执行器（EPS 电机）以及相关机械部件组成，系统具有智能故障考核系统，适用于中高等职业技术院校、普通教育类学院和培训机构对新能源纯电动汽车结构原理认知和维修实训的教学。
产品功能特点：
1.模块化设计：
转向系统实训台采用模块化设计，将原车EPS转向器总成、前桥总成、左右侧下支臂总成、转向横拉杆、左右侧转向轮总成，安装固定在专业基座上，基座设计有低压信号线路和高压输出线路卡槽，高压线路安装均配套安全标识，以便教学过程中识别。
2.保留原车线路连接：
转向系统实训台采用原车线束进行连接，在每个线束插头旁边都安装有用于测量的并联双插头，大大减少了信号检测过程中的线路损耗，并联插头标注有针脚编号，编号与原厂电路图脚位编号相对应，满足实训过程中对纯电动汽车转向系统低压信号检测的需要。转向系统的相关信号通过原车线束与整车控制器相连接，满足实训教学过程中数据诊断和动态数据流读取功能。
3.智能故障考核系统：由教师故障设置终端和学生答题终端两套独立的系统组成，该系统安装在移动终端上。教师用连接WIFE的移动教学终端可实现与实训台的故障设置模块连接进行故障设置。故障设置完成后学生通过学生用移动学习终端进行考核答题，考核后的成绩自动储存设备执行模块中，便于老师对每个学生的成绩查询。智能故障考核系统还具备密码管理、故障名称编辑、考核时间设置、故障类型设置和故障恢复测试功能。
4.产品工艺标准:
设备底座框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，电气安装部分严格按照欧盟CE电气认证标准实施制造，整套线束采用原车线束连接器进行连接.
产品规格：工作电压：直流DC12V;控制板尺寸：140mm*90mm*20mm;台架尺寸:1900mm*800mm*1500mm ，工作温度: -35℃～40℃，设备重量:200KG

6
电动空调系统联动实训台
教学用途：
电动空调系统实训台以比亚迪e5原车电动空调系统、PTC电加热系统为基础制作，实训台具有智能故障考核系统，适用于中高等职业技术院校、普通教育类学院和培训机构对新能源纯电动汽车空调制冷系统和电加热制热系统的结构原理认知和维修实训的教学。
产品功能特点：
1.模块化设计：空调系统实训台采用模块化设计，将原车电动压缩机、冷凝器、HVAC 总成、制冷管路、PTC，暖风水管、风道、空调控制器等 零部件安装固定在专业基座和操作控制面板上，基座设计有低压信号线路和高压输出线路卡槽，高压线路安装均配套安全标识，以便教学过程中识别。
2.保留原车线路连接：
电动空调系统实训台采用原车线束进行连接，在每个线束插头旁边都安装有用于测量的并联双插头，大大减少了信号检测过程中的线路损耗，并联插头标注有针脚编号，编号与原厂电路图脚位编号相对应，满足实训过程中对纯电动汽车电机驱动系统、组合仪表及制动系统低压信号检测的需要。各控制单元的相关信号通过原车线束与整车控制器相连接，满足实训教学过程中数据诊断和动态数据流读取功能。
3.智能故障考核系统：由教师故障设置终端和学生答题终端两套独立的系统组成，该系统安装在移动终端上。教师用连接WIFE的移动教学终端可实现与实训台的故障设置模块连接进行故障设置。故障设置完成后学生通过学生用移动学习终端进行考核答题，考核后的成绩自动储存设备执行模块中，便于老师对每个学生的成绩查询。智能故障考核系统还具备密码管理、故障名称编辑、考核时间设置、故障类型设置和故障恢复测试功能。
4.产品工艺标准:
设备底座框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装20mm厚彩色高密度复合板，电气安装部分严格按照欧盟CE电气认证标准实施制造，整套线束采用安全强度达到IP64军工级别的连接器,对长期实训造成的线束损坏可分段式直接更换,免除后顾之忧.
产品规格：工作电压：直流DC12V;控制板尺寸：140mm*90mm*20mm;台架尺寸:1900mm*800mm*1500mm ，工作温度: -35℃～40℃，设备重量:220KG

7
车身电气系统联动实训台
教学用途：车身电气系统联动实训台以整车车身为基础制作，将整车车身电气部件和灯光部件按照原车位置安装，整车主线束全部裸露各线束插头均设置有用于信号检测使用的并联双插头。实训台具有智能故障考核系统，适用于中高等职业技术院校、普通教育类学院和培训机构对新能源纯电动汽车车身灯光照明和舒适系统的结构原理认知和维修实训的教学。
产品功能特点：
1.以整车为基础平台：车身电气系统联动实训台使用整车车身为基础，将主车身控制模块（仪表板接线盒）左右侧大灯总成、左右侧后尾灯总成、高位刹车灯、前雾灯、车内照明灯、车门灯、雨刮电机、喷水电机、风窗清洗液储液罐、左前车窗升降器总成、左前车门锁总成、左后车窗升降器总成、左后车门锁总成、右前车窗升降器总成、右左前车门锁总成、收音机总成、整车四门喇叭、高低音喇叭、电动后视镜总成等，按照原车位置进行安装，大大提高了学员对整车电气系统的结构组成的认知，真正使教学和实际维修场景一致，解决了学员对整车电气系统拆装和线束节点教学的缺失。
2.采用原车线束布置：所有电气系统线路按照原车线束的布置方式进行布置，各电气部件插头均安装有用于检测的并联双插头，大大减少了信号检测过程中的线路损耗，并联插头标注有针脚编号，编号与原厂电路图脚位编号相对应，满足实训过程中对纯电动汽车电机驱动系统、组合仪表及制动系统低压信号检测的需要。各控制单元的相关信号通过原车线束与整车控制器相连接，满足实训教学过程中数据诊断和动态数据流读取功能。
3.智能故障考核系统：由教师故障设置终端和学生答题终端两套独立的系统组成，该系统安装在移动终端上。教师用连接WIFE的移动教学终端可实现与实训台的故障设置模块连接进行故障设置。故障设置完成后学生通过学生用移动学习终端进行考核答题，考核后的成绩自动储存设备执行模块中，便于老师对每个学生的成绩查询。智能故障考核系统还具备密码管理、故障名称编辑、考核时间设置、故障类型设置和故障恢复测试功能。
产品规格：台架尺寸: 4680mm*1765mm*1500mm电源类型: DC12V，工作温度: -35℃～40℃，设备重量:550KG

8
高压维修警示牌
教学用途：
高压维修警示牌是当进行高压系统检修或检修人员离开工作岗位时需进行的警告提示，避免维修过程中由于其它人员误操作设备发生危险。
产品功能特点：
该产品底座采用不锈钢烤漆工艺，耐久不生锈，底部防滑海绵处理，避免刮伤地板，板面连接齿轮调节采用ABS材质，可360°随意调节，固定角度更稳。警示牌面板采用亚克力高精UV双面喷绘处理。
产品规格：
设备尺寸：275mm*275mm*970mm；材质：不锈钢

9
绝缘垫
教学用途：
绝缘垫是高压维修的必要安全防护设备，绝缘垫铺设在整套设备的作业范围内，起到绝缘的作用，确保维修操作人员的安全。
产品功能特点：
该绝缘垫采用绝缘纤维橡胶板制作，可承受10-25KV的高压电绝缘条件要求，可在干燥的-35℃至+100℃空气中介电系数要求高度环境中工作。通过43KV测试，正常工作在660V的状态下。绝缘垫上下表面设计有防滑条纹，颜 色以黑色为主，绿色，红色，灰色，蓝色，黄色根据使用需求选择。表 面主要为平面，可选择防滑表面。（条纹防滑，皮革纹防滑，方块防滑等）

10
充电桩
教学用途：
充电桩用于电动车的充电方法和充电原理、充电故障的教学实训使用，它与整车配套使用。
产品功能特点：
用环境：3.3KW交流充电桩可满足，电动汽车充系统的结构及工作原理教学。
功能特点：交流输入漏电开关，具备输出侧的过载保护、短路保护和漏电保护功能。
交流输入配置D级防雷器、具备仿感应雷、防电压过载保护功能。交流输入配置智能电能表，可进行交流电量计量。
产品规格：
额定电压 220V
额定电流 16A，32A
环境温度 -20～+50℃
连接器动力线触头 AC220V，32 A
连接器控制线触头 DC30V，2A
连接器机械操作寿命 ≥10000
次平均无故障间隔时间 MTBF≥8760 h
防护等级 IP54
规格尺寸 280mmx400mmx150mm（宽x高x厚）

11
新能源绝缘工具柜
产品特性：新能源绝缘工具柜由七层可自锁抽屉及一个掀背式抽屉组成的存储空间，上部安装有榉木工作台面，便于放置实训器材。工作车下部共含有7层分类存储抽屉，工具分门别类地将所需的实训工量具、耗材进行集中管理，每个抽屉层板上均铺设有EVA切割泡棉，根据每一个工件的形状激光雕刻一次成型并牢牢地镶嵌其中。
存储分类明细：
名称
型号/规格
数量
名称
型号/规格
数量
绝缘钢丝钳
8"
1
绝缘尖嘴钳
8"
1
绝缘斜嘴钳
8"
1
绝缘一字
2.5X75 mm
1
绝缘一字
4X100 mm
1
绝缘一字
5.5X125mm
1
绝缘十字
PH0X75 mm
1
绝缘十字
PH1X75mm
1
绝缘十字
PH2X100mm
1
绝缘护套式直平型电缆刀
50*180mm
1
绝缘开口扳手
8mm
1
绝缘开口扳手
10mm
1
绝缘开口扳手
12mm
1
绝缘开口扳手
13mm
1
绝缘开口扳手
14mm
1
绝缘开口扳手
15mm
1
绝缘开口扳手
16mm
1
绝缘开口扳手
17mm
1
绝缘开口扳手
18mm
1
绝缘开口扳手
19mm
1
绝缘开口扳手
21mm
1
绝缘梅花扳手
8mm
1
绝缘梅花扳手
10mm
1
绝缘梅花扳手
13mm
1
绝缘梅花扳手
14mm
1
绝缘梅花扳手
17mm

绝缘活动扳手
8"
1
3/8"绝缘公制套筒
10mm

3/8"绝缘公制套筒
12mm
1
3/8"绝缘公制套筒
13mm

绝缘公制套筒
14mm
1
3/8"绝缘公制套筒
17mm

3/8"绝缘公制套筒
18mm
1
3/8"绝缘延长接杆
3/8*125mm

3/8"绝缘延长接杆
3/8*250mm
1
3/8"注塑型绝缘棘轮扳手
3/8*200mm

1/2"绝缘公制套筒
10mm
1
1/2"绝缘公制套筒
12mm

1/2"绝缘公制套筒
13mm
1
1/2"绝缘公制套筒
14mm

1/2"绝缘公制套筒
16mm
1
1/2"绝缘公制套筒
17mm

1/2"绝缘公制套筒
19mm
1
1/2"绝缘公制套筒
8mm

1/2"绝缘公制套筒
11mm
1
1/2"注塑型绝缘棘轮扳手
1/2*250mm

1/2"绝缘延长接杆
1/2*125mm
1
1/2"绝缘延长接杆
1/2*250mm

1/2绝缘扭力扳手
10-50N.m
1

耗材：
名称
型号/规格
数量
名称
型号/规格
数量
电烙铁
80W
1
松香
盒
1
电烙铁支架
套
1
焊锡丝
卷
1
10A保险丝
盒
1
15A保险丝
盒
1
20A保险丝
盒
1
30A保险丝
盒
1
绝缘胶带
卷
1
钩形工具
把
1
手电筒
把
1

产品规格：
台架尺寸: 1300mm*900mm*800mm，设备重量:210KG

12
新能源安全/检测工具柜
产品特性：新能源安全/检测工具柜由七层可自锁抽屉及一个掀背式抽屉组成的存储空间，上部安装有榉木工作台面，便于放置实训器材。工作车下部共含有7层分类存储抽屉，工具分门别类地将所需的实训安全工量具、耗材进行集中管理，每个抽屉层板上均铺设有EVA切割泡棉，根据每一个工件的形状激光雕刻一次成型并牢牢地镶嵌其中。
存储分类明细：
名称
型号/规格
数量
名称
型号/规格
数量
绝缘手套
双安

2
绝缘靴
双安

1
绝缘服
HRFZ-008
1
护目镜
3M
2
解码器
道通MS908
1
手摇兆欧表
WK25-4
1
示波器
UTD2102CEX
1
数字钳形电流表
VC6056E
1
绝缘电阻测试仪
FLUKE 1508
1
静电手套
SF0001
4
安全帽
Deltaplus/代尔塔
1
绝缘鞋
双安
1
产品规格：
台架尺寸: 1300mm*900mm*800mm，设备重量:210KG

13
零件车
教学用途：
零件车是实训或维修操作过程中放置工具设备仪器的工作车，可有效提升实训的规范性和效率，它有多层组成。
产品功能特点：
零件车主体框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装20mm厚彩色高密度复合板，复合密度板上铺设有防滑垫，该零件车共有三层，配套有具有锁止功能的万向脚轮和移动扶手，移动方便。
产品规格：
尺寸：120*60*75；设备重量：40KG

理实一体化影音等配套系统

1
文件柜
储存资料和贵重物品时使用。
材料：使用冷轧钢钢板，耐压强度大不变形，采用静电粉末喷涂，无有机溶液环保无污染。
附件：扣手采用高级ABS树脂材料，坚固耐用，不褪色。
独立的锁具,高品质防盗钥匙，制作精良，200把不互开，更能保证安全；
尺寸：长900*宽390*高1800；材料：冷轧钢钢板

2
移动式手写黑板
移动式教师手写黑板用于课堂宣讲时，进行板书使用，可选用粉笔书写黑板和白板书写两种形式。
材质：面板采用进口三涂烤漆板面，用不生锈，板面不反光，并呈白色有利于保护视力。
书写：白板笔书写或粉笔书写；
边框：框架采用铝合金制作、坚固耐用；
挂扣：挂扣采用不锈钢制作；
移动式支架，配套万向脚轮，脚轮具有锁止功能；
尺寸：800*1200mm。

3
多媒体教学平台
处理器主频:1.5GHz;处理器核心:三核心。
存储设备:系统内存:2GB;存储容量:32GB。
显示屏: 屏幕尺寸:9.7英寸;屏幕分辨率:2048x1536;屏幕像素密度:264PPI；屏幕描述:电容式触摸屏，多点式触摸屏。
指取设备:触摸屏；屏幕特性:IPS屏幕视网膜屏幕，全层压显示屏，抗反射涂层。
支持语言:支持多国语言。
网络连接:WiFi功能支持802.11a/b/g/n/ac无线协议，双频（2.4GHz和5GHz）；蓝牙功能:支持，蓝牙4.0模块。
多媒体功能: 音效技术:内置扬声器；麦克风:内置双麦克风；视频播放:支持播放2060P视频。
摄像头:双摄像头（前置：120万像素，后置：800万像素）；三倍视频变焦，
格式支持:音频格式:支持MP3等格式；视频格式:支持H.264，M4V，MP4，MOV，MPEG-4，AVI等格式；图片格式:支持JPG，TIFF，GIF格式；文本格式;支持TXT，PDF，DOC，RTF，VCF，XLS等格式。
按键/接口:音频接口:3.5mm耳机接口；其他接口:Lightning接口；功能按键:传感器/Home按键，开关按键，音量按键。
电源参数:电池类型聚合物锂电池;续航时间10小时左右，具体时间视使用环境而定；电源适配器:100V-240V 自适应交流电源供应器。
外观参数: 产品尺寸:240×169.5×6.1mm。产品重量:437g

4
多媒体教学终端
多媒体教学终端，集高质量显示、触摸书写、无线传屏等功能于一体，兼容多种远程会议软硬件及丰富的办公应用，适用多媒体教学使用。
触摸书写：多媒体教学终端具备书写功能，精细书写、双笔书写、便捷擦除等丰富的功能，让你在面对各种书写及绘制需求时更加得心应手。
无线传屏：移动式多媒体教学终端具有全新的展示方式和交互方式，电脑、手机、平板可轻松将画面内容无线传屏至会议平板上。大屏可触控翻页，还可以随时对重点内容进行批注。
远程协作：移动式多媒体教学终端，内置双 800 万像素摄像头、阵列麦克风，同时兼容多款远程会议软硬件。
分辨率：1920(H) x 1080(V)
亮度：350cd/m2
对比度：4000:1
输入操作系统：Android 4.4.3
存储容量：32GB ROM
系统内存：2G RAM
VGA 输入：1
HDMI 输入：2
HDMI 输出：1
PC-Audio 输入：1
RJ45 有线网络：1
最大显示尺寸：1428.48(H) x 803.52(V)
重量：45kg / 60kg

5
多媒体教学终端移动支架
多媒体教学终端移动支架采用独立支撑结构，配套具有刹车功能的移动脚轮，使移动锁止更加方便，
规格：
组装后产品尺寸：1216*650*1879mm
净重：53.5kg
最大承重：150kg
可承重机型尺寸：86英寸及以下
脚轮尺寸：92*72*65mm（长.宽.高）

6
讲桌
桌腿具有65-85cm的可调幅度。
贴面台面，经久耐用，不易沾染污渍，易于保持清洁。
桌面下的电线整理装置便于保持整洁有序。
桌面:刨花板, 桦木贴面, 丙烯酸清漆, 贴膜, 丙烯酸清漆, ABS塑料
桌面底架:
整体结构: 100%聚酯纤维
尺寸：840*450*750

7
学生课桌
采用国家级标准环保板材，具有防霉、防潮、防污等功能，板材厚度均为25mm，特殊部位根据实际情况进行专业加厚，桌面敷贴分组实训组号标贴。主桌尺寸1200(L)*500(W)*750(H)mm，

8
学生椅子
钢木结构，具有防霉、防潮、防污等功能

9
警戒线
规格尺寸：900mm*320mm
材质：不锈钢
重量：约6.KG
管壁直径：63mm
底部直径：320mm
总高度：900mm
伸缩带：长约2米；宽约4.8厘米
栏杆颜色：烤漆黑
伸缩带演示：红色

10
工位吊牌
尺寸：600m
