钣金展开计算方法简介.ppt

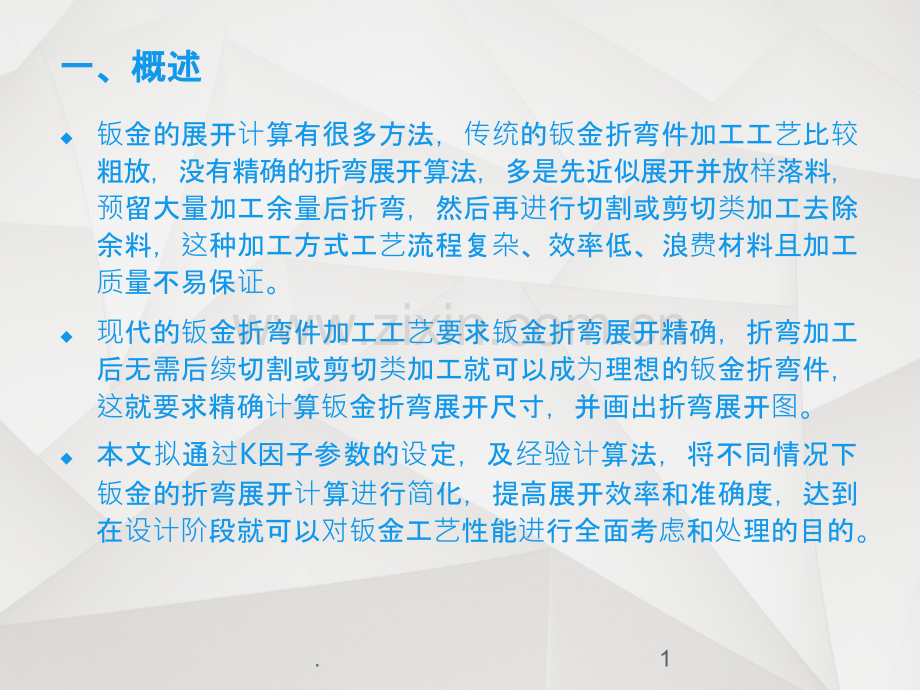

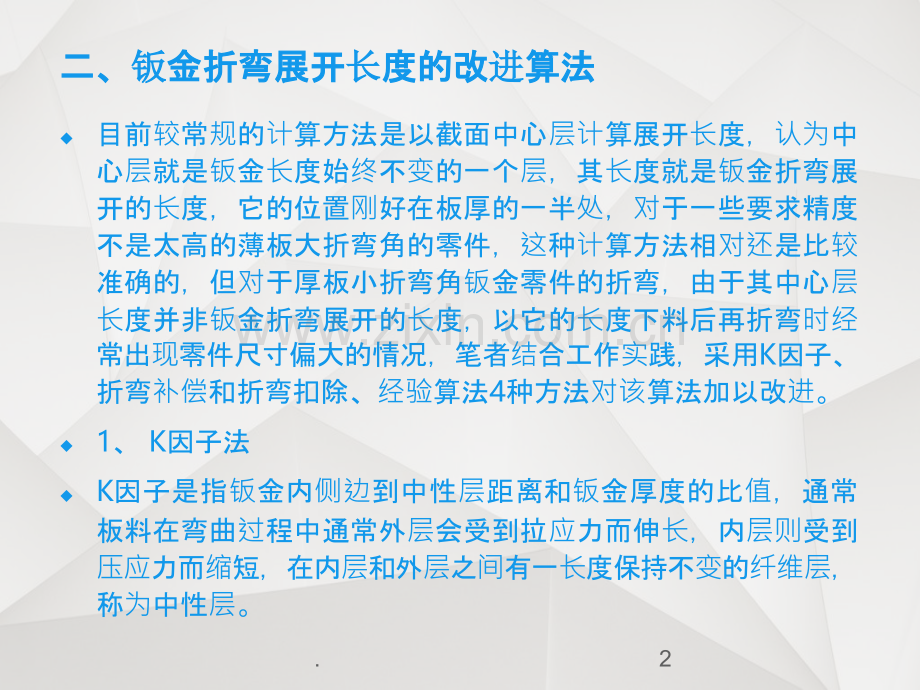

一、概述一、概述u钣金的展开计算有很多方法，传统的钣金折弯件加工工艺比较粗放，没有精确的折弯展开算法，多是先近似展开并放样落料，预留大量加工余量后折弯，然后再进行切割或剪切类加工去除余料，这种加工方式工艺流程复杂、效率低、浪费材料且加工质量不易保证。u现代的钣金折弯件加工工艺要求钣金折弯展开精确，折弯加工后无需后续切割或剪切类加工就可以成为理想的钣金折弯件，这就要求精确计算钣金折弯展开尺寸，并画出折弯展开图。u本文拟通过K因子参数的设定，及经验计算法，将不同情况下钣金的折弯展开计算进行简化，提高展开效率和准确度，达到在设计阶段就可以对钣金工艺性能进行全面考虑和处理的目的。1.二、二、钣钣金折弯展开金折弯展开长长度的改度的改进进算法算法u目前较常规的计算方法是以截面中心层计算展开长度，认为中心层就是钣金长度始终不变的一个层，其长度就是钣金折弯展开的长度，它的位置刚好在板厚的一半处，对于一些要求精度不是太高的薄板大折弯角的零件，这种计算方法相对还是比较准确的，但对于厚板小折弯角钣金零件的折弯，由于其中心层长度并非钣金折弯展开的长度，以它的长度下料后再折弯时经常出现零件尺寸偏大的情况，笔者结合工作实践，采用K因子、折弯补偿和折弯扣除、经验算法4种方法对该算法加以改进。u1、K因子法uK因子是指钣金内侧边到中性层距离和钣金厚度的比值，通常板料在弯曲过程中通常外层会受到拉应力而伸长，内层则受到压应力而缩短，在内层和外层之间有一长度保持不变的纤维层，称为中性层。2.u根据中性层的定义，弯曲件的坯料长度应等于中性层的展开长度，由于弯曲时坯料的体积保持不变，所以在变形较大时，中性层会发生内移，这也就是不能仅仅用截面中性层计算展开长度的原因。假如中性层位置以p表示（见图1），则可以表示为u式中，r为零件的内弯曲半径/mm；t为材料厚度/mm；K为中性层位移系数。u钣金弯曲示意图如图2所示。按中性层展开的原理，坯料总长度应等于弯曲件中性层直线部分和圆弧部分长度之和，即：u式中，L为零件展开总长度/mm；为弯曲中心角/()；L1和L2分别为零件弯曲部分起点和终点以外的直端长度/mm。3.u按照上面的公式，就能算出精确的折弯展开长度尺寸，可以看出，只要确定了参数K，即可计算出L，参数K则取决于钣金厚度t和内弯曲半径r的大小。它们之间存在对应关系，一般r/t分别为0.1，0.25，0.5，1，2，3，4，5，6时，K因子对应为0.23，0.31，0.37，0.41，0.45，0.46，0.47，0.48，0.5，-般零件的加工，r/t数值都在1附近，根据上述对应关系中K因子计算的钣金折弯展开长度还是很准确的。u对于r/t6的情况，钣金折弯时板料基本不会再发生变形，那么中性层也就等于中心层了，K因子也相应地变成了0.5，计算也相对容易很多，唯一影响的就是折弯过程中的回弹问题，这种繁琐的计算最适合计算机来完成，随后出现的各种三维软件如AutoCAD，SolidWorks，NX，Pro/E，Catia等也引入了钣金模块，而K因子就成为了这些软件的首选参数，合理选择K因子大大降低了工艺设计过程中的工作量。4.u2、折弯补偿法u折弯补偿算法是将零件的展开长度描述为零件每段直线长度和折弯区域展平的长度之和，展平的折弯区域的长度则被称为折弯补偿值（），因此整个零件的长度计算公式为u其中，D1，D2分别为圆弧以外的2段直线长度/mm；为圆弧段展平后的长度/mm。u 折弯补偿示意图如图3所示，即把折弯零件的直线段切下来平铺，然后再将折弯区域展平接在平铺的直线段中，得到的长度就是展开长度。5.u3、折弯扣除法u折弯扣除，通常是指回退量，和折弯补偿一样，也是一种用来描述钣金折弯展开的简单算法。折弯扣除法是指零件的展平长度等于理论上的2段平坦部分延伸至交点（两平坦部分的虚拟交点）的长度之和减去折弯扣除()，其示意图如图4所示。整个零件的长度计算公式为：u在折弯扣除中是个隐性值，不容易被直观地理解，但通过实际实验可以看出L1+L2永远会大于L，只是根据具体情况大的值不同而已。u折弯补偿和折弯扣除实际上是同一性质的2种不同折弯展开方式，它们之间存在着一种换算关系。综合式可以演化出方程6.u 将折弯补偿和折弯扣除体现在同一张图上并在几何形状部分做几条辅助线，形成2个直角三角形，如图5所示。u 由图5可知，表示弯曲角，即零件在折弯过程中扫过的角度，r表示内侧弯曲半径，t表示钣金厚度。用一个直角三角形将L1，L2，D1，D2和，r，t联系起来，得出图5右上角三角形关系根据直角三角形各尺寸及三角函数原理，很容易得到经过变换，可得u利用同样的方法，通过另一半直角三角形的关系，可以得到7.u 经过变换，可得u将方程代人方程可以得到方程u化简后得到与之间关系式：u当弯曲角度为90时，由于tan(90/2)=1，此方程可以进一步简化为：u 式为那些只熟悉一种算法的用户提供了非常方便的从一种算法转换到另一种算法的计算公式，而需要的参数只是材料的厚度、折弯角度及折弯半径等。u4、经验计算法：u钣金折弯师傅在工作中根据实践总结了一套自己的钣金折弯展开计算方法，下面结合伊斯丹钣金常用结构实例，介绍经验计算钣金折弯展开计算的方法：8.u如图所示，现在要采用铇槽，折弯一根20 x20的方管，板厚为1mm，u铇槽剩余料厚a与客户对折弯后的直角圆弧大小有关，也和料厚t的大小有关，一般来说，料厚小于等于1mm时，a=0.4mm，料厚大于1mm时，a=t/2.u图示实例的L=2x(L1+L2)=2x(边长-1xa-0.2)+(边长-2xa)u =2x(20-1x0.4-0.2)+(20-2x0.4)u =77.2mmu注：L1有一端是铇断了，不管料厚多少，都是扣除0.2mmu 9.u下面通过开槽折弯和不开槽折弯来对比一下计算折弯展开的不同：u对于开槽折弯，按照前面介绍的计算方法，计算展开的总长为：uL=20-0.4+20-2x0.4+20-0.4=58.4mmu对于不开槽折弯，计算总长的方法为：uL=(20-1xt+k)+(20-2xt+2xk)+(20-1xt+1xk)=（20-1+0.2)+(20-2+2x0.2)+(20-1+0.2)=56.8mmut为料厚，k是系数，k的大小和料厚有关，一般在0.2-0.25之间，u料越厚，K值越大。本例k选0.2.10.u下面结合一个Z型的开槽和不开槽计算折弯展开长度：u对于2mm的板，铇槽剩余料厚a取t/2=1mm，(如果客户要求直接圆弧要小一些，a值就要选小于1mm）所以展开长度：uL=15-1+20-2x1+15-1=46mmu对于2mm厚的板，不铇槽折弯，系数k选0.25，所以展开长度：uL=（15-2+0.25）+（20-2x2+2x0.25）+（15-2+0.25）=43mm11.下面结合一个多折弯工件开槽和不开槽示例来介绍计算方法：对于3mm厚的板，假定客户要求直角的圆弧要小，这时剩余料厚选0.5mm，展 开 长 度 L=（40-0.5）+（30-2x0.5)+(30-2x0.5)+(10-0.5)=107mm；对于3mm厚的板，系数k选0.25，所以展开长度：L=（40-3+0.25）+（30-6+2x0.25)+(30-6+2x0.25)+(10-3+0.25)=93.5mm12.u下面通过一个铇槽后反向折弯的例子介绍计算展开的方法：u对于如图所示的铇槽后反折弯u计算展开的长度为uL=(20-2+0.2)+(30-2x2+2x0.2)u+(20-2+0.2)=62.8mmu本文提出了K因子、折弯补偿、折弯扣除、经验计算法4种折弯展开方式。K因子方式是基于折弯原理性的一种折弯展开方式，不但精确度高，还可以调入三维软件进行批量折弯展开，修改也相对方便，并可以积累建立自己的经验表格，减少了工艺人员的重复劳动工作量，也能保证生产与设计的高度一致性。折弯补偿和折弯扣除的方法更适合直角折弯和一些经常使用不需要太多变化的场合，导致折弯误差大的原因多数为材料设备及操作人员的素质，材料设备可以和采购厂家进行沟通解决，操作人员的素质则需要通过培训、实践或者改用精密机器人来解决。采取哪种折弯方式更合适，还需要在使用中针对实际情况加以选择。13.
