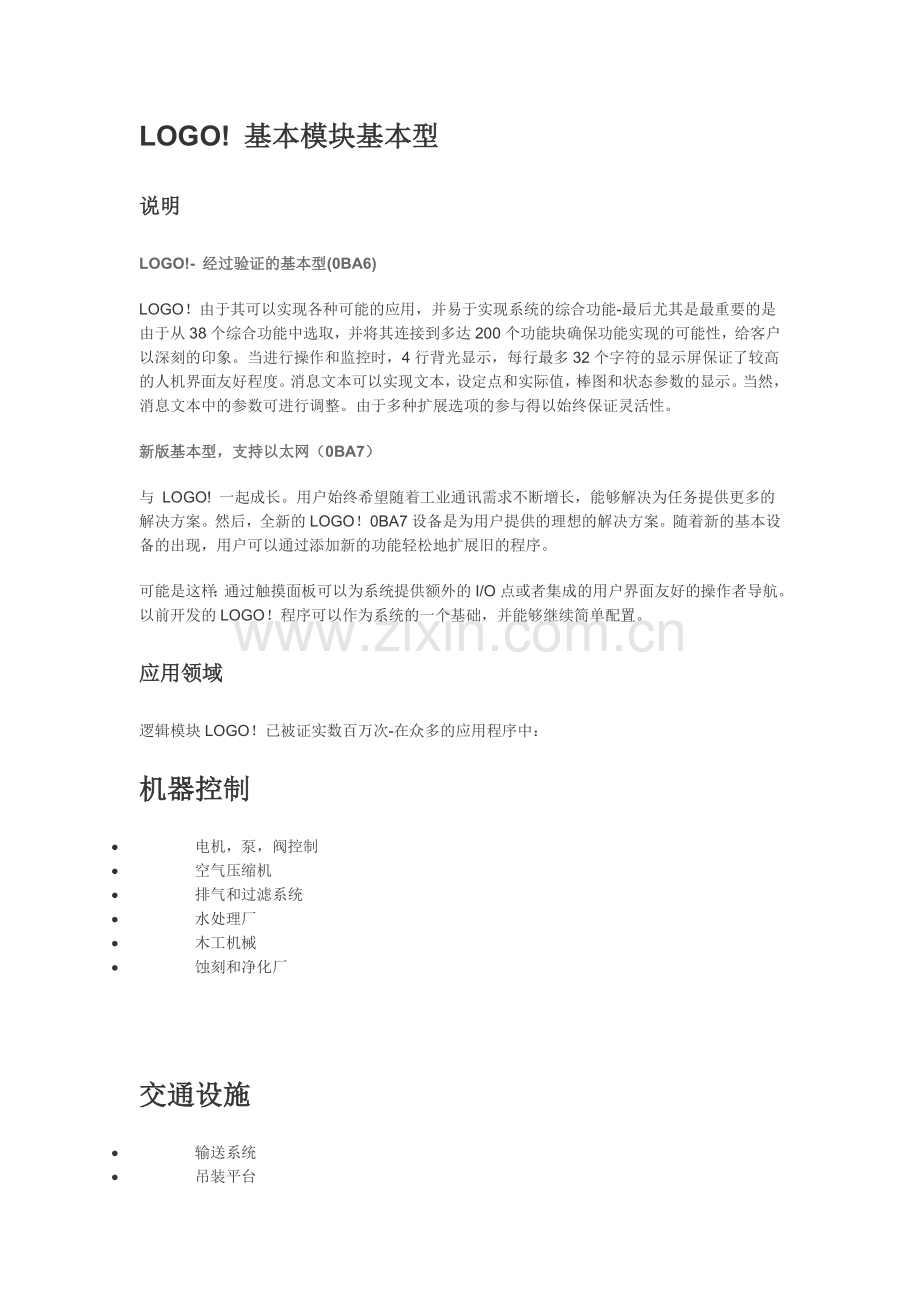

LOGO! 基本模块基本型
说明
LOGO!- 经过验证的基本型(0BA6)
LOGO！由于其可以实现各种可能的应用，并易于实现系统的综合功能-最后尤其是最重要的是由于从38个综合功能中选取，并将其连接到多达200个功能块确保功能实现的可能性，给客户以深刻的印象。当进行操作和监控时，4行背光显示，每行最多32个字符的显示屏保证了较高的人机界面友好程度。消息文本可以实现文本，设定点和实际值，棒图和状态参数的显示。当然，消息文本中的参数可进行调整。由于多种扩展选项的参与得以始终保证灵活性。
新版基本型，支持以太网（0BA7）
与 LOGO! 一起成长。用户始终希望随着工业通讯需求不断增长，能够解决为任务提供更多的解决方案。然后，全新的LOGO！0BA7设备是为用户提供的理想的解决方案。随着新的基本设备的出现，用户可以通过添加新的功能轻松地扩展旧的程序。
可能是这样：通过触摸面板可以为系统提供额外的I/O点或者集成的用户界面友好的操作者导航。以前开发的LOGO！程序可以作为系统的一个基础，并能够继续简单配置。
应用领域
逻辑模块LOGO！已被证实数百万次-在众多的应用程序中：
机器控制
· 电机，泵，阀控制
· 空气压缩机
· 排气和过滤系统
· 水处理厂
· 木工机械
· 蚀刻和净化厂

交通设施
· 输送系统
· 吊装平台

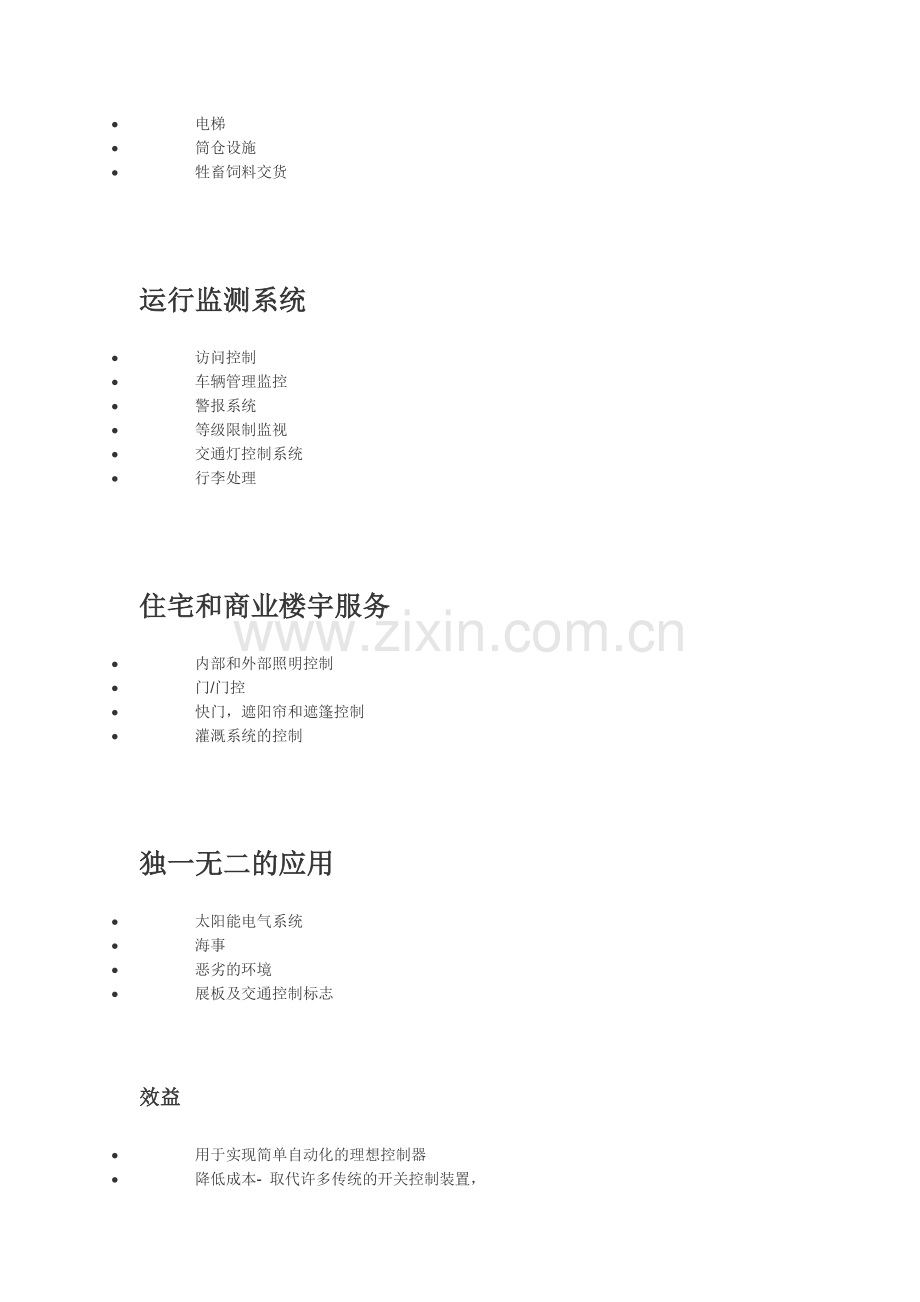

· 电梯
· 筒仓设施
· 牲畜饲料交货

运行监测系统
· 访问控制
· 车辆管理监控
· 警报系统
· 等级限制监视
· 交通灯控制系统
· 行李处理

住宅和商业楼宇服务
· 内部和外部照明控制
· 门/门控
· 快门，遮阳帘和遮篷控制
· 灌溉系统的控制

独一无二的应用
· 太阳能电气系统
· 海事
· 恶劣的环境
· 展板及交通控制标志

效益
· 用于实现简单自动化的理想控制器
· 降低成本- 取代许多传统的开关控制装置，
· 减少了对时间的需求- 简化接线和面板的布局，
· 减少了开关柜的空间需求-以4宽度行业标准尺寸的模块取代继电器，定时器开关和接触器式继电器
· 为系统提供了最广泛的功能以及在用户程序中成功地从38个综合功能中进行选取，并将其连接到多达200个功能块以确保功能的实现。
· 通过4行背光显示，每行最多32个字符的显示屏更易实现操作者的操作和监控。
· 这样就可以文字，行动项目和当前值，棒图和I / O状态显示。消息文本中的参数可进行调整。
· 附加的外部文字显示屏扩展了操作员控制和监视的可能性
· LOGO！几乎适用于所有的小型工业或从事非制造业的商业应用。
· 再加上的LOGO！Soft Comfort的软件，对逻辑模块简单直观的配置：程序生成、项目仿真和文档编制都可以使用拖放轻松完成，实现了最高的操作方便性。

设计和功能
LOGO! 基本型和 LOGO! 经济型 (0BA6)
· 不同的电压，即12 V DC、24 V AC / DC、115 / 240 V AC / DC - 可以用于各种应用。
· 针对组态好的夏令时模式自动切换 - 降低了维护工作量
· 密码保护- 保护用户的工程知识产权
· 38个集成，预先进行过测试的功能- 除诸如运行时间计数器外，无需额外设备
· 可实现200个功能链接-在没有任何限制下即可可以实现广泛的应用
· 板载八个数字输入（包括4个AIs以12 / 24伏直流电）和四个数字输出
· 消息文本，行动项目和电流值，以及可以在显示屏上实现显示值的直接修改（除Pure版本外）
· 非易失性数据存储器- 在一个电源发生故障时防止电流值损失
· 具有灵活的扩展性，最大可达到24个DI数字输入，16个DO数字输出，8个AI模拟输入和2个AO模拟输出-保护原有投资-最适合广泛的系统应用
· LOGO! 软件Soft Comfort V6 用于在 PC 上用户友好性的生成控制程序，适用于多种操作系统，如 Windows 95/98、NT 4.0、Me、2000、XP、Vista、MAC OS X 10.4 with J2SE 1.5.0 和 SUSE LINUX 10.0
· 在所有的0BA6基本设备上实现远程文本显示的连接能力

LOGO! 基本型（0BA7）
该0BA7基本设备的亮点毫无疑问地在于标准以太网接口作为编程接口，以及与其他标志交流！ 0BA7基本设备或如SIMATIC S7的处理器，人机界面面板，和PC SIMATIC自动化元件。
· 标准的以太网接口编程接口，并与其他标志的沟通！基本设备0BA7或SIMATIC自动化元件，如SIMATIC S7的处理器，人机界面面板和PC
· 最多的8个LOGO!s可实现联网功能
· 数据记录
· 标准SD卡作为存储介质
· 与LOGO! 0BA6兼容的程序和连接

LOGO! 基本模块经济型
说明
采用逻辑模块 LOGO! 西门子公司为您提供用于工业和建筑服务中的简单自动化任务的理想控制选择。一致的模块化设计使得 LOGO! 非常灵活。各种各样的模块允许将 LOGO! 扩展到24个数字输入，16个数字输出，8个模拟输入和2个模拟输出。通讯模块也用于AS - Interface和KNX（Instabus楼宇自动化网络）。现在，LOGO! 还可以使用模拟输出模块解决简单闭环控制任务。使用PI 控制，斜坡函数和模拟多路复用器等特殊功能，可将加热和冷却系统设计为与RTD PT100一起使用。
在LOGO! 版本中分为具有集成显示屏的基本型和无显示屏的经济型。
应用领域
逻辑模块LOGO！已被证实数百万次-在众多的应用程序中：
机器控制
· 电机，泵，阀控制
· 空气压缩机
· 排气和过滤系统
· 水处理厂
· 木工机械
· 蚀刻和净化厂

交通设施
· 输送系统
· 吊装平台
· 电梯
· 筒仓设施
· 牲畜饲料交货
运行监测系统
· 访问控制
· 车辆管理监控
· 警报系统
· 等级限制监视
· 交通灯控制系统
· 行李处理
住宅和商业楼宇服务
· 内部和外部照明控制
· 门/门控
· 门/门控
· 快门，遮阳帘和遮篷控制
· 灌溉系统的控制
独一无二的应用
· 太阳能电气系统
· 海事
· 恶劣的环境
· 展板及交通控制标志
效益
·
· 用于实现简单自动化的理想控制器
· 降低成本- 取代许多传统的开关控制装置，
· 减少了对时间的需求- 简化接线和面板的布局，
· 减少了开关柜的空间需求-以4宽度行业标准尺寸的模块取代继电器，定时器开关和接触器式继电器
· 为系统提供了最广泛的功能以及在用户程序中成功地从38个综合功能中进行选取，并将其连接到多达200个功能块以确保功能的实现。
· 通过使用 4 行每行 32 个字符的背光显示屏，操作员控制和监视都具有了极高的用户友好性
· 这样就可以文字，行动项目和当前值，棒图和I / O状态显示。消息文本中的参数可进行调整。
· 附加的外部文字显示屏扩展了操作员控制和监视的可能性
· LOGO! 几乎适用于所有小型工业或非制造型商业应用。
· 再加上的LOGO！Soft Comfort的软件，对逻辑模块简单直观的配置：程序生成、项目仿真和文档编制都可以使用拖放轻松完成，实现了最高的操作方便性。
设计和功能
LOGO! 基本型和 LOGO! 经济型
· 不同的电压，即12 V DC、24 V AC / DC、115 / 240 V AC / DC - 可以用于各种应用。
· 针对组态好的夏令时模式自动切换 - 降低了维护工作量
· 密码保护- 保护用户的工程知识产权
· 38个集成，预先进行过测试的功能- 除诸如运行时间计数器外，无需额外设备
· 可实现200个功能链接-在没有任何限制下即可可以实现广泛的应用
· 板载八个数字输入（包括4个AIs以12 / 24伏直流电）和四个数字输出
· 消息文本，行动项目和电流值，以及可以在显示屏上实现显示值的直接修改（除Pure版本外）
· 非易失性数据存储器，在一个电源发生故障时备份
· 非易失性数据存储器- 在一个电源发生故障时防止电流值损失
· 灵活的可扩展到最多 24 DI、16 Do、8 AI 和 2 AO，可以保护原始投资，适用于多种应用
· LOGO! 软件Soft Comfort V6 用于在 PC 上用户友好性的生成控制程序，适用于多种操作系统，如 Windows 95/98、NT 4.0、Me、2000、XP、Vista、MAC OS X 10.4 with J2SE 1.5.0 和 SUSE LINUX 10
· 在所有的0BA6基本设备上实现远程文本显示的连接能力
