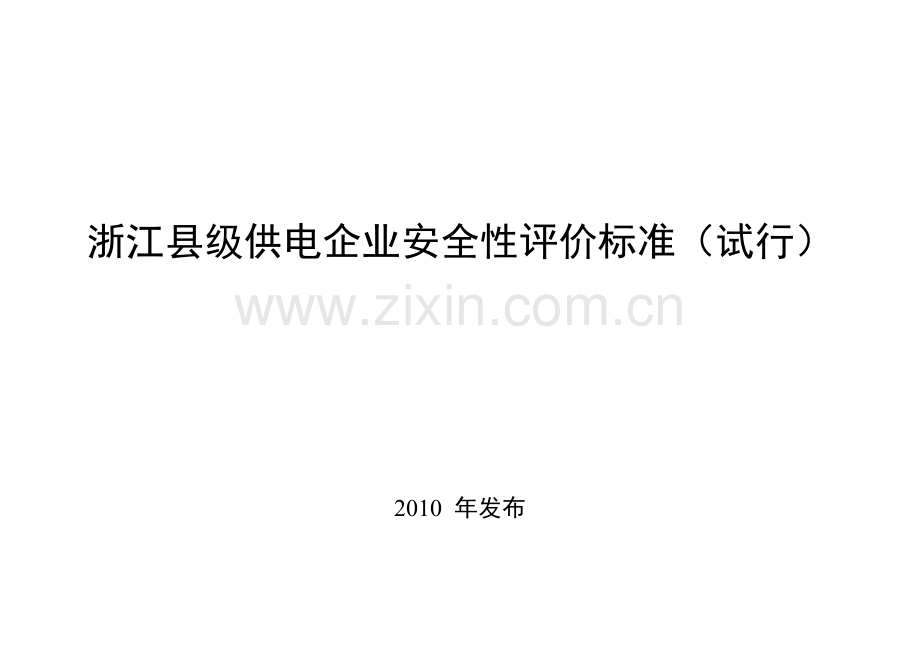

浙江县级供电企业安全性评价标准（试行）

2010 年发布

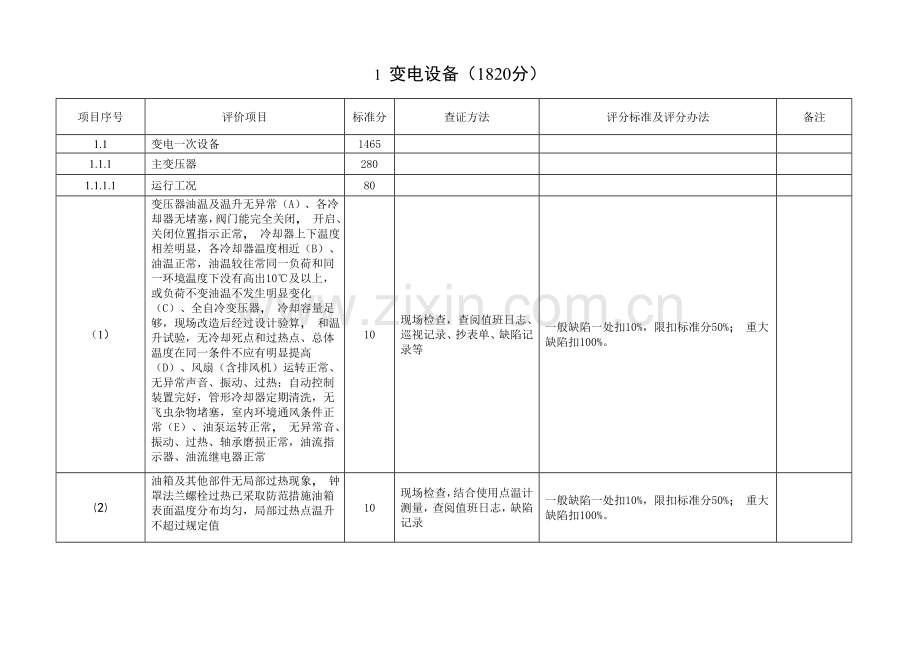

1 变电设备（1820分）
项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注
1.1
变电一次设备
1465

1.1.1
主变压器
280

1.1.1.1
运行工况
80

（1）
变压器油温及温升无异常（A）、各冷却器无堵塞，阀门能完全关闭， 开启、关闭位置指示正常， 冷却器上下温度相差明显，各冷却器温度相近（B）、油温正常，油温较往常同一负荷和同一环境温度下没有高出10℃及以上，或负荷不变油温不发生明显变化（C）、全自冷变压器， 冷却容量足够，现场改造后经过设计验算， 和温升试验，无冷却死点和过热点、总体温度在同一条件不应有明显提高（D）、风扇（含排风机）运转正常、无异常声音、振动、过热；自动控制装置完好，管形冷却器定期清洗，无飞虫杂物堵塞，室内环境通风条件正常（E）、油泵运转正常， 无异常音、振动、过热、轴承磨损正常，油流指示器、油流继电器正常
10
现场检查，查阅值班日志、巡视记录、抄表单、缺陷记录等
一般缺陷一处扣10%，限扣标准分50%； 重大缺陷扣100%。

⑵
油箱及其他部件无局部过热现象， 钟罩法兰螺栓过热已采取防范措施油箱表面温度分布均匀，局部过热点温升不超过规定值
10
现场检查，结合使用点温计测量，查阅值班日志，缺陷记录
一般缺陷一处扣10%，限扣标准分50%； 重大缺陷扣100%。

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注
（3）
温度计超温信号装置齐全： （A）.本体温度计、远方温度计指示与实际温度一致,超温信号准确可靠;按规定周期项目进行定期校验并有报告; （B）.无人值班变电所的变压器应装设指示顶层油温最高值的温度计及温度越限报警遥信信号； （C）. 1000kVA 及以上的油浸式变压器应将温度信号接远方信号； 8000kVA 及以上变压器应装有远方测温装置
10
现场检查
一台温度计装置不全超温信号不正确或温度误差大于10℃不得分

⑷
套管引线接头无发热现象： （A）.接头温度监视措施完善； （B）.无过热现象（C） 电容式套管末屏引线无断线， 碰壳现象，小瓷套绝缘良好，无放电，工作接地良好（D）老式套管接头已淘汰
10
现场检查，必要时用远红外测温仪测量
监视措施不完善或一处过热不得分；多处过热加扣标准分100%

⑸
油面、油色正常： （A）.本体、套管及分接开关油面油色正常； （B）.套管及本体有无渗漏油；新装或大修后，本体及附件做密封试验；（C）.油面指示清晰，油枕油标温度刻度线清晰
10
现场检查
本体一处渗油扣10%，三处以上不得分； 套管渗油或油面不正常不得分；套管及本体漏油加扣标准分100%

（6）
预防性试验项目齐全，不超周期。交接及预防性试验（含绝缘油）中无超标项目或试验数据虽未超标但变化趋
20
现场检查，查阅试验报告
一台试验项目不全不得分； 试验数据虽未超标，但变化趋势明显而没有采取措施扣50%； 有一台超期6个月以上或有重要项目不合格而

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

势较大，已进行跟踪试验

未处理加扣标准100%

新投运主变是否按规定周期进行油色

谱试验。

油色谱在线检测装置运行良好

1.1.1.2
主要部件及附属设备保安、保护设备技术状况
170

⑴
绕组、铁芯、压紧装置内引线接头、调压开关、套管和冷却系统等无缺陷；铁芯接地引出油箱外的接地可靠。每组散热器做压力试验，阀门良好，位置指示正确；有字迹清晰编号铁心、铁轭绝缘良好，有一点接地的已采取措施限制接地电流在允许值，
20
现场检查，查阅检修记录、设备台帐、缺陷记录
一般缺陷一处扣除10%，限扣标准分50%； 重大缺陷扣100% 。累计限扣标准分200%

⑵
套管爬距符合所处地区污秽等级要求，采取了防污闪措施
10
现场检查、查阅台帐、检修记录
一台不符合要求，又未采取措施不得分

（A）大小修未超周期，检修、试验项目齐全，开展状态检修的设备，要执行

⑶
设备状态检修试验规程； （B）新装或大修后的变压器按规定方式进行注油，110kV 及以上主变压器按规定进行真空注油
10
查阅出厂说明书、检修记录、设备台帐
一台不符合要求不得分；抽真空注油时间、速度不满足规定不得分

⑷
8000kVA 以上变压器按要求采用金属膨胀器、胶囊、隔膜或其他方式密封， 并定期检查密封良好，胶囊、隔膜不老化
10
查阅出厂说明书、检修记录
一台未采用或油质劣化不得分

⑸
净油器正常投入；按要求更换除酸硅胶
10
现场检查，查阅出厂说明书及缺陷记录
一台不能投入不得分

⑹
呼吸器运行及维护情况良好，硅胶无变色，油封油位正确，外表清洁无油渍
10
现场检查，查阅缺陷记录
一台硅胶受潮失效，油封无油、积水不得分

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

小虫

⑺
有载调压装置无缺陷，并按要求动作次数或规定周期进行换油、检修和试验，在线带电滤油装置运行正常
20
现场检查，查阅动作记录、缺陷记录、修试记录
一台未按规定换油、检修扣40%

⑻
压力释放阀良好；压力释放阀已做压力动作试验,有试验报告，电气接点绝缘良好，有防误动作措施
10
现场检查，查阅资料
一般缺陷一处扣10%，限扣标准分50%； 重大缺陷扣100% 。累计限扣标准分200%

⑼
瓦斯保护： （A）.气体继电器及端子盒防水措施完好；（B）.配置了合格的取气用具，运行及检修人员能正确使用； （C）重瓦斯保护应按要求投跳闸，并定校, 有试验报告,电气接点绝缘良好
20
现场检查、考问
一项不符合要求不得分；重瓦斯不按规定投跳闸加扣标准分100%

⑽
防止变压器突发性短路造成损坏的措施得到落实（A）、制造厂已通过短路冲击,抗短路能力试验。并满足安装地点短路容量要求（B）、有制造厂提供低电压的单相阻抗值或频响特性曲线（C）、改善变压器外部运行环境、采取有效措施减少近区短路故障冲击（D）、新投产的，已运行的110KV 及以上变压器应采用单相短路法或频谱法进行线组变形测试（E）、发生近区短路后，应及时进行变压器变形试验
30
查制造厂提供资料现场检查，查阅资料
不能满足短路容量要求,出厂试验报告没有的扣50%；措施不全扣50%；现场未做试验或不合格的不得分。

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注
⑾
每台主变压器应有储油坑且符合规定，储油坑及排油管道保持良好，不积水、无杂物
5
现场检查
防火措施不符合要求不得分

⑿
变压器外壳接地良好，变压器中性点应有两根与主接地网不同地点连接的接地引下线且每根接地线均应符合热稳定要求。钟罩式主变压器的法兰间用导电体（片）连接良好
10
现场检查不少于5 台
一台不符合要求不得分

⒀
并列运行变压器、调压开关各档电压差异应满足条件，其中一台跳闸时应有防止其他主变压器严重过载的措施， 如自动切负荷装置或转移负荷及拉路操作顺序表
10
现场检查，资料查阅
一处电压差异不符合要求不得分；无防过载措施加扣标准分100%

⒁
运行中不发生不符合规程要求的过载
10
查阅资料及运行日志
发生此类问题不得分

1.1.1.3
技术资料
30

（1）
安装使用说明书，产品合格证，出厂和交接试验记录抗短路能力试验，低压阻抗及频响特性试验报告,有载调压开关安装使用说明书及出厂和交接试验记录、压力释放阀、瓦斯继电器试验记录等主要技术资料齐全
10
查阅资料
缺一种扣40%

（2）
试验报告及检修记录主要内容应齐全： （A）.大修记录主要内容：放油时间、器身暴露时间、环境湿度、温度，内部检查情况试验记录，有载调压开关检查试验记录、注油速度、静止时间等；（B）.有新安装及历年来周期性绝缘试验、油化验、色谱分析报告，历次跟踪
10
查阅检修、试验记录台帐
资料齐全但记录或试验内容、项目不全扣50%；变电所资料不齐全不得分

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

试验记录

⑶
变压器的现场运行规程、检修规程正确完整
10
查阅资料
规程内容不完整扣50% ~ 100%；不齐全不得分

1.1.2
高压配电装置
635

1.1.2.1
变电所各级电压短路容量控制在合理范围内，导体和各类电气设备能满足动、热稳定校验要求
20
查阅资料
一处不符合要求不得分；未校验或存在重大问题加扣标准分100%

1.1.2.2
(A)户内外设备外绝缘爬距应符合所处污秽地区等级要求，应采取防污闪措施（包括定期清扫）；户外绝缘子表面无严重污秽及放电痕迹(B)110（66）kV 及以上变电所应定期监测盐密度，测试方法正确，记录完整符合要求
20
现场检查，查阅各类绝缘子爬距资料及污秽等级划分资料， 查阅测试记录现场查询
有一串（只）不合要求又未采取措施不得分；无污秽图或等级划分资料，或与实际不符不得分测试方法不正确，或记录不完整扣40%~100%；未开展测试不得分

设备容量（有限额表）满足最大负荷要求且各类接头接触良好，户外接头

1.1.2.3
已改用压接。各类接头及断路器、隔离开关等触头,及开关柜体无发热现象， 并具备温度监视手段。运用红外测温方法定期测量有记录、有分析，及时处理发现的问题
20
现场检查，查阅资料、记录，红外测温仪抽测
一处发热超过规定不得分；监视手段不完善扣40%；设备容量不符合要求不得分， 无设备限额表不得分

1.1.2.5
母线及架构
45

（1）
（A）、构架绝缘子串挂环，连接金具无严重变形式、锈蚀，构架、爬梯接地良好，
（B）、支柱绝缘子和悬式绝缘子串按规定绝缘试验
（C）、带电导线相间及对地安全距离
15
查阅规定\试验报告现场检查
无规定或一处不按规定试验不得分；存在重大缺陷而未处理加扣标准分100%

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

应符合规程要求

（2）
（A） 水泥构架（含独立避雷针）无严重龟裂，水泥杆顶部封死，不进水、不积水，混凝土脱落钢筋外露； （B）钢架及金具无严重锈蚀、变形、倾斜，定期检查，有记录
10
现场检查
一般缺陷一处扣20%；有重大缺陷不得分

（3）
（A）、设备接地与地网连接规范: 接地的焊接应符合规定。埋于土壤中的焊接点及设备引下线必须涂覆防腐剂及色标, （B）、高压设备接地引下线应以最短距离就近直接与接地网相连，不可以串联方式接地. （C）、重要设备，包括所有带二次回路的高压设备（如变压器，独立电流， 电压互感器，等设备构架等宜有两根与主接地网不同地点连接的接地引下线（D）、二次接线箱、低压电源箱、电缆支架、构架铁梯等均有接地引下线， （E）、预应力钢筋砼杆的钢筋不得作为接地引下线
20
现场检查
一处不合格扣20%；有重大缺陷不得分

1.1.2.6
高压开关设备
180

(1)
断路器遮断容量和性能能满足安装地点短路容量的要求，允许开断故障次数有明确规定，在达到切断故障次数后能够及时检修
10
查阅开关台帐、系统短路容量及允许切故障次数计算资料和规定文件，开关切断故障记录、检修记录
一台超过允许切故障次数而未及时检修扣50%；一台断路容量不满足要求或无允许切断故障次数规定不得分

（2）
（A）、断路器本体、机构无渗漏油、气，油位、油压、气压正常
25
现场检查
一台油位、油压、气压不正常或一处SF6 开关室无防护措施不得分；有严重漏油、漏气加

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

（B）、户外断路器、闸刀设备采用了可靠防水进潮密封措施,操作机构箱有防进水受潮密封措施和防小动物进入封堵措施（C）、断路器金属外壳、操作机构应有明显的接地标志，户外设备接地螺栓不小于M12，并接触良好

扣标准分40%

（3）
（A）、断路器和隔离开关大小修项目齐全，无漏项；重要反措项目落实，检修周期未超过规定（包括故障切断次数超限） （B）、预防性试验中无超标项目、试验数据变化趋势较大及超周期情况，各种断路器在新装和大修后必须测量机械特性试验，并符合技术要求。（新装断路器可用制造厂提供的机械特性试验报告）
30
查阅试验报告记录及大修计划
一台检修\试验项目不全扣 20%；；一台超期6 个月以上或有项目不合格、数据变化趋势大加扣标准分30%

（4）
（A）、应淘汰的断路器已全部淘汰， 应改进的断路器、闸刀全部进行了改进或安排了改造计划（B）、开关柜（网门隔离的开关柜改为钢板密封式） （C）、金属铠装封闭柜应优先选用通过防暴试验的产品,柜体排气装置可靠. （D）10-35kV 少油开关改为真空开关后（只换本体），其传动系统已作了相应更改或调换. （E）、严禁选用已明令停止使用的开
20
现场检查，查阅设备台帐、技改反措计划
一台未按要求执行扣 20%；有计划而未实施扣50%

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

关设备；曾造成重大事故的同一生产厂家，同一种型号产品在未采取有效措施前禁止选用（F）、电磁操作机构如合闸电源电缆压降过大不能满足规定的操作电压时， 应换大截面电缆

（5）
（A）、手车开关柜相间、前后柜绝缘挡板表面无放电痕迹,高压开关柜中的绝缘体（如绝缘子、套管、隔板和触头罩等）严禁采用酚醛树脂，聚氯乙烯及聚碳酸脂等有机绝缘材料，应采用阻燃性材料（如环氧或SMC 材料）；金属封闭开关柜的绝缘件须采用优质并带屏蔽的绝缘件（触头合、套管） （B）、高压开关柜内母线及各支引线管须用绝缘材料包封（C）、开关室出线桥及柜顶母线桥符合安全要求（D）、开关柜体接地可靠
30
现场检查、查阅资料
一处不符合要求扣40%；

（6）
（A）、高压室内通道、门及门锁应符合安全要求，通风孔、门、窗密闭良好, 有防雨雪,防潮、通风及防小动物措施（B）、柜上有电子设备的室温不宜超过45 度
20
现场检查
一处不符合要求40%

（7）
（A）、SF6 高压开关设备发生爆炸或严重漏气事故时，工作人员接近设备要谨慎，戴防毒面具，穿防护服（B）、GIS 设备的房间，应设置一定数量的氧量仪和SF6 浓度报警仪，待含
15
现场检查
无规定或一处不符合不得分

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

氧量和SF6 气体浓度符合标准；装有SF6 开关设备室内防护措施符合规定， 人员进入室内前强迫通风15min 以上后方可进入。（C）SF6 高压开关设备打开气室检修时须符合安全规定

（8）
（A）、SF6 开关按规定进行SF6 含水量和泄漏的检测（B）、所用SF6 气体必须经SF6 气体质量监督管理中心按有关规定检测，有检测报告方可使用（C）、SF6 压力表和密度继电器应定期校验并合格
15
查阅资料
超过标准,未进行校验不得分

(9)
隔离开关无卡滞（卡滞时严禁强行操作）、绝缘子瓷件及法兰有无裂纹，无异常电晕现象
5
现场检查
一处不符合不得分

(10)
（A）、各类开关设备应具有检修工艺导则或作业指导书（B）、各类高压断路器、隔离开关安装使用说明书齐全
10
查阅资料
每少一份扣20%

1.1.2.7
电压、电流互感器
60

（1）
户外独立电流互感器、电压互感器（含电容式电压互感器）有可靠防雨、防潮密封措施。全密封的互感器应保持微正压，110KV 互感器宜装金属膨胀器，运行时膨胀器异常伸长顶起上盖，应即退出运行。检修预试时抽查胶垫、隔膜不老化、无积水
6
现场检查，查阅资料。
一台不符合要求扣20%

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注
⑵
瓷套无裂纹，无渗漏油、油位正常。在最低环境温度下仍有油位指示，无假油位现象。
6
现场检查
一台瓷套有裂纹、有放电痕迹、有渗油或油位不正常不得分。

⑶
各部位接地牢固可靠：电磁式电压互感器高压绕组的接地端（X 或N）， 电容式电压互感器的电容分压器部分的低压端子（S 或N），电流互感器末屏，互感器底座接地良好， 接地引线要短，其截面不能过细，110KV 电压互感器二次回路接地符合有关规定。互感器安装用构架应有两处与接地网可靠连接。
6
现场检查
一处不合格扣50%

⑷
电流互感器一次接线头（含调变比接头）接触良好，无过热现象，金属膨胀器外罩等电位联结可靠。电压互感器一次引线截面不能过细。10KV 线路侧电压互感器不允许接在开关与电流互感器之间。
6
现场检查
一处不合格要求不得分

⑸
根据电网发展，应在实际运行电流比条件下，验算电流互感器动、热稳定，及时更换变比小易饱和引起保护误动的电流互感器，最大负荷电流不得大于电流互感器额定电流。互感器二次负载不得大于额定负载，计量用互感器应做误差测定。
6
现场检查，查阅资料
未验算不得分，已验算无资料扣50%，不符合要求不得分。

⑹
35KV-10KV 电压互感器高压熔断器熔丝管选型正确，有足够数量备品，早期35KV 羊角熔断器及瓷筒式限流电阻已予淘汰。
5
现场检查，
一处不合格要求不得分

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注
⑺
新装、大修、预防性试验项目齐全，试验无超周期，试验数据无超标或虽未超标但数据变化趋势过大现象。进行跟踪试验全密封互感器油中乙炔超过1ML/L 时应引起注意（规程：乙炔＞2×10-6 油中含水量大于10ML/L 或异常升高的互感器要加强监视或进行油处理
8
查阅资料
一处不合格要求不得分

⑻
SF6 气体绝缘电流互感器的安装应按规定程序和标准进行微水测量、老练试验、工频耐压、局部放电、泄漏试验等项目。
6
查阅资料
一处不合格要求不得分

⑼
运行中互感器年漏气率应少于1%；补气较多时应进行工频耐压试验；SF6 气体含水量异常增大，超过300PPM 时， 应尽快查明原因。气体密度继电器1-4 年进行校验。
6
查阅资料
一台不合格要求不得分

(10)
设备安装使用说明书、试验报告等技术资料齐全
5
查阅资料
一处不合格要求扣40%

1.1.2.8
阻波器、耦合电容器
20

(1)
阻波器：
（A）.阻波器通流容量满足要求引线无断股，接头无发热，销子、螺栓齐全牢固；
（B）.阻波器安装牢固，有防摇摆措施， 与构架距离符合要求；
（C）.阻波器无挂搭有异物，构架无变形式；
10
现场检查，查阅试验报告
一般缺陷一处10%；未按规定试验或存在重大缺陷不得分不用的阻波器未拆除扣50%

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

（D）.按规定进行试验(包括避雷器) （E）不用的阻波器已拆除

(2)
耦合电容器： （A）.瓷套无裂纹、无修油； （B）.预防性试验无超标项目或试验数据变化趋势大，试验无超周期；（C）.耦合电容器安装符合要求，尾端接地可靠；不用耦合电容器, 结合滤波器须拆除（D）.设备有说明书（E）不用的耦合电容器已拆除
10
现场检查，查阅试验报告，对照设备台帐检查
一般缺陷一处扣10%；未按规定试验或存在重大缺陷不得分不用耦合电容器未拆除扣50%

1.1.2.9
五防装置
100

(1)
防误工作组织健全，主管科室明确，有专职人员。职能科室之间检修、运行单位之间职责明确。闭锁装置的维护责任制明确，维护状况良好，
10
查阅资料
组织不健全职责不明确不得分

(2)
（A）防误闭锁装置的退出和解锁钥匙的使用有严格的规定，有保管制度，并有登记记录，评价期内未发生过强行解锁误操作事故（B）防误装置有设备台帐
10
现场检查，查阅有关规程制度
没有制订规定不得分；评价期内发生过强行解锁或误操作事故加扣标准分100%，无台帐或不符合要求不得分

(3)
户外配电装置为防误入带电间隔及作业时触及带电设备，已采取有效防护措施；（A）、落地安装所用变的围栏门锁（B）、户外35KV 电抗器、电容组，敞开式或半敞开式的10KV 电容器组网栏门； （C）、因对地距离不足而装设防护围
10
现场检查
一处不合格要求不得分

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

栏的门。（D）、10KV、35KV 开关室穿墙套管出线处，一字型大排架出线处相邻线路间隔较近不满足安规要求的要采取防护措施。（E）35KV 组合出线构架其爬梯应拆除（F）10KV 母线桥供挂接地线处要有封门、加锁，钥匙要保管好，最好使用微机五防锁（G）主变压器爬梯要加封门，加锁， 最好使用微机五防锁

(4)
配电装置全部实现了“五防”各单元闭锁装置功能完善可靠，不留有死角、漏洞视变电所实际情况，已分别采用机械联锁程序锁、电磁锁、电气闭锁、微机五防等。对早期采用的五防闭锁装置，已不能满足要求的，要进行改造优先选用微机五防
10
现场检查
一处不合格要求不得分

(5)
（A） 运行值班人员（监控站操作人员） 及检修人员应熟悉防误装置管理规定和实施细则，做到“三懂两会”，新上岗的运行人员应进行使用防误装置的培训。（B）防误装置的基本原理、操作方法和运行、维护、检查要求以及解锁钥匙的保管，使用审批规定等应纳入变电所现场运行规程。
10
查阅变电所现场运行规程， 现场考问
现场运行规程， 没有该内容不得分， 不完整扣50%。，不熟悉扣50%，未培训上岗的不得分。

(6)
（A）110KV、35KV 变电所户外110KV、
10
现场检查
一处不合格要求不得分

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

35KV 母线接地闸刀已取消，引出线对侧有电源（包括倒送电）为防带电合接地闸刀，应有可靠防范措施，如加装带电显示装置（B）10KV 特殊结线方式如只用闸刀分段的单母线，一台所用变或压变只靠两付母线闸刀可互倒换使用，其闸刀的防误装置应可靠完备（C）户外10KV 、35KV 110KV 、配电装置各间隔有双电源或可倒送电的须有带电显示器并有五防闭锁装置，防止带电合接地闸刀或误碰带电设备

(7)
（A）采用计算机监控系统时，远方就地操作均应具有电气闭锁功能，若具有前置机功能的，亦应具备上述功能。(B）对微机型防误装置，现场操作通过电脑钥匙实现，操作完毕后，应及时将电脑钥匙中当前状态信息返回给防误装置主机进行状态更新，确保防误装置主机与现场设备状态的一致性。防误装置主机不得与办公自动化系统合用，严禁与因特网互联。（C）开关和隔离刀闸电气闭锁严禁用重动继电器，应直接用开关和隔离刀闸的辅助接点（D）防误装置优先采用交流电源，并经隔离变压器供电，当需用直流电源时，应与继电保护控制回路的电源分开。
10
现场检查查阅图纸
一处不符合要求不得分

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

（E）变电所的当地监控微机应与微机闭锁装置进行通信接口（F） 远方遥控操作时设置密码，且密码已作好保密，严禁通用（G）实现远方操作的断路器和隔离开关“远方/就地”操作防误连锁功能正常，断路器的“远方/就地”切换开关与就地“分/合”切换开关分开设置

(8)
防误装置应做到防尘、防蚀、不卡涩、防干扰、防异物，开启户外防误装置还应防水、耐低温。
5
现场检查
一处不合要求扣10%

(9)
防误装置应选用符合标准的产品，并经国家电网公司、华东电网有限公司或省公司鉴定的产品，新型防误装置的试用应经省电力公司防误工作领导小组的同意。
5
查阅资料台帐
不符合要求扣50%

1.1.2.10
过电压保护及接地装置
90

⑴
避雷针（线）的防直接雷保护范围满足被保护设备、设施和建筑物要求35KV变电所35KV 出线构架至1#杆塔的一档导线应满足直接雷保护要求避雷针上无电线、电缆、照明灯等其他设备与周围配电装置空气距离及接地装置与接地网地中距离应满足规程要求有变电所防直击雷保护图纸
10
查阅图纸资料
一处不合要求扣30%

⑵
（A） 避雷器配置、选型正确，变电所内碳化硅避雷器已淘汰，不采用带间隙的氧化锌避雷器；
20
现场检查
一处不合要求扣20%

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

10KV 系统不选用12.7KV 氧化锌避雷器，电容器组选用带〈R〉型氧化锌避雷器。（B） 主设备在各种运行方式下，应在避雷器保护范围内。有防雷保护结线图，每年制订，颁布雷季运行方式（C）为防止连续雷击，通过多雷区、中雷区线路的110KV、35KV 开关间隔应装设避雷器保护,避雷器应有辅助接地装置避雷器标称放电电流应选用10KA级110KV避雷器最大保护范围为60 米（D）110KV 内桥结线的仅线路侧装有避雷器的变电所；要校核当只有一条线路送电，通过内桥开关供另一台主变时，该线路避雷器至110KV 主变的保护距离是否足够。（E）35KV 及以上氧化锌避雷器应有计数器和泄漏电流表，并按规定测量阻性电流。建立相应记录薄册。（F）避雷器及计数器，泄漏电流表按预试规程进行定期试验，项目齐全不漏试、漏项，不超周期

⑶
110KV 主变压器中性点过电压保护措施完善。110KV 不接地变压器中性点应采用棒间隙保护，棒间隙距离要有整定
10
现场检查，查阅资料，试验报告。
一处不合要求扣40%

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

单、调试报告，并按周期进行试验。所附电流互感器应按规定进行试验。35KV 主变中性点应按规定装设避雷器保护。

⑷
按规定装设消弧线圈及接地补偿变压器，其容量应满足运行要求并有一定裕度（满足电网5 年发展规划）。投产时应进行成套装置调试实测电容电流，补偿方式及脱谐度应合乎要求，消弧线圈及接地补偿器按规定进行试验。35KV 消弧线圈的35KV 闸刀操作机构要有35KV 单相接地时闭锁操作的装置及警示
10
现场检查，查阅资料、试验报告。
一处不合要求扣30%

⑸
系统无铁磁谐振过电压隐患存在，并已采取防范措施；10KV 母线压变已全部采用零序压变，35KV 母线压变已推广采用零序压变或其他措施 110KV 系统是否存在开关断口电容器与母线电磁式压变发生串联谐振现象， 并已有防范措施。
10
现场检查
一处不合要求扣40%

⑹
(A)变电所有符合实际的接地网布置竣工图，接地装置（含独立避雷针）的接地电阻按预试规程进行试验且电阻合格。按周期进行导通试验。并有历年试验记录。运行10 年以上或腐蚀严重地区的接地网应进行开挖抽样检查及处理： (B)构架、基础、爬梯等接地符合要求。钢筋水泥杆组合构架上面有电气设备的（支持瓷瓶、闸刀等）必须有外引接
10
查阅试验报告，记录及有关资料
未按规定测试或电阻超标不得分；接地引下线未检查，接地网未检查不得分；接地不符合要求一处扣10%；接地电阻严重超标扣标准分100%

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

地带，不能用内筋代替接地引下线。(C)横梁、设备支架、爬梯与水泥杆应有良好电气连接，闸刀操作机构应直接与接地网相连，不能迂回接地，构架避雷针、避雷器附近应有辅助接地装置。(D)接地体焊接良好保证连接可靠。(E)避雷器接地引线要在最近杆柱，最短距离与接地网连接。10KV 避雷器接地端要有接地引线，不能直接搁在角铁上。

⑺
接地装置地线截面应满足热稳定要求[小电流系统以最大方式三相稳态短路电流，后备保护时间为等效持续时间（3.5s）校核]
10
查阅校验资料
未进行校验或不满足要求不得分

1.1.2.11
设备编号、标志及其他安全设施
80

⑴
高压断路器、闸刀、接地闸刀、电压互感器、电流互感器、避雷器、高低压电力电缆等各类设备装有双重名称标示牌，并安装牢固位置明显，字迹清晰。
10
现场检查
一处缺少或不符合实际不得分；安装不牢固或字迹不清每一处扣40%

（2）
户内高压配电装置各间隔（开关柜）前后均有双重名称编号牌。直流柜、所用电柜应有每块柜功能标示
10
现场检查
一处缺少或不符合实际扣50%

⑶
(A)各类设备标志、警示标志应规范、齐全、清晰(B)高压变电设备及母线应有明显、规范的相色标志
10
现场检查
一处缺少或不符实际不得分

⑷
带电部分设备固定遮栏尺寸、安全距离应符合要求，应牢固、齐全、完整、关严、上锁。户内非“五防”功能配电
10
现场检查
一处不符合安全要求不得分；存在严重问题或缺漏加扣标准分100%

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

装置网门钥匙,各柜不能通用

（5）
集控站、变电所现场均应具备与现场实际运行方式相符的一次主接线模拟图（或电脑接线图）
10
现场检查
一处与实际不符扣50%

（6）
主设备双重命名名称要按省公司统一的规定执行，电容器组所用变编号、所用电系统、直流系统内器件命名编号应由地市局统一颁布的规定执行。盘前、盘后器件均有明显标示牌。门内有系统接线图
10
现场检查
一处与实际不符扣50%

(7)
(A)高压进出线穿墙套管内外侧，电力电缆进出口处（包括穿过围墙处）要有双重名称标示。(B)电力电缆室内、外终端头和沟道中电缆及电缆中间接头的标示牌符合要求,高低压电力电缆终端头标示牌要标明;电缆双重命名名称,起、止点，型号、电压、芯数、截面、长度(C)电缆层内对应的开关柜、保护控制盘、所用电盘、直流电盘、自动化盘等盘位下面孔洞处应有该盘柜名称标志。电力电缆出口处有该电缆名称标志
10
现场检查
一处与实际不符扣50%

(8)
（A）室内10KV 、35KV 、110KVⅠ、Ⅱ 段设备空间区域要有明显的“Ⅰ段设备”，“Ⅱ段设备”标示（B）Ⅰ、Ⅱ段母线间绝缘隔板两侧要有“止步高压危险”警示牌。主变压器爬梯封门上，构架爬梯有“高压危险禁止攀登”警示牌

现场检查
一处与实际不符扣50%

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注
1.1.3
无功补偿设备
110

1.1.3.1
电容器组一次主接线正确：包括一次接线为星形接线，放电线圈一次为星形接线且两星形中性点电气连接，但不允许接地运行。中性点引线装有保安接地刀闸。高压并联电容器组禁止使用三角形接线方式，严禁将三台放电线圈的一次绕组接成三角形或“V”形接线。电容器每相并联台数满足耐爆能量，有设计计算资料.
10
现场检查
一处与实际不符扣50%

1.1.3.2
并联电容器及其配套设备（包括电抗器、阻尼电阻、放电球间隙、放电线圈、电流互感器、避雷器接地闸刀、电力电缆等）交接及预防性试验按规程所规定的项目和周期进行。按制造厂说明书规定测试电抗器电感量和电阻值；阻尼电阻测电阻值；放电球间隙测放电电压值（整定在1.8-2.5KV 以2.0KV为宜以三次放电电压平均值）。电容器组必须逐台、单台测量电容量。不允许测整组电容量来替代。
10
现场检查
一处与实际不符50%

1.1.3.3
内熔丝电容器，334KVwr 以上容量的电容器当电容量减少超过1%-3%时； 334KVwr 容量的电容器当电容量减少超过5%时；200KVwr 及以下容量的电容器当电容量减少超过10%时，应退出运行。
10
现场检查、查阅试验报
一处与实际不符50%

1.1.3.4
电容器装置用的断路器： (A)、型式试验项目齐全，必须包含电
10
现场检查
一处与实际不符扣50%

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

容器投切试验；(B)、禁止选用断路器序号少于12 的真空断路器投切电容器组，在用的进行更换(C)、断路器具有无重燃及可频繁操作的性能。真空断路器要进行老炼处理(D)、定期对真空开关的合闸弹跳和分闸弹簧进行检测；合闸弹跳应少于2MS，分闸弹跳应少于断口间距的25%， 弹跳过大应及时调整；定期对真空开关的真空度进行检测或耐压试验。(E)、优先选用本体和机构一体化的真空开关，禁止使用少油开关

1.1.3.5
氧化锌避雷器（MOV）一次接线合理， 禁止选用带间隙氧化锌避雷器及12.7KV 电压等级的避雷器应选用HY5WR 型产品， 有关技术参数应满足要求。停止使用油浸非密封放电线或采用电压互感器替代放电线圈在用的电压互感器其电容器容量小于5000kVR 的可继续使用
10
现场检查
一处与实际不符50%

1.1.3.6
熔断器选型、熔丝额定电流值选择以及熔断器外管、弹簧尾线等安装方式（角度）满足有关规程及安装使用说明书要求。单台保护用熔断器的外弹簧应选用不锈钢材料，建议每5 年更换一次。熔丝备品备件充足。熔断器运行中熔断后应查明原因及时处理
10
现场检查
一处与实际不符50%

1.1.3.7
电容器柜内应有充足照明，有检查窗
10
现场检查
一处与实际不符扣50%

项目序号
评价项目
标准分
查证方法
评分标准及评分办法
备注

口；每台电容器箱壳有统一编号标志，柜门有可靠五防闭锁装置；电容器及配套设备接地可靠；电容器室及电抗器室有良好通风装置

1.1.3.8
（A）电容器装置应具有单台电容器故障、电容器组内故障、过流、过压、失压等保护；保护的整定值设置合理（B）单台大容量（300kvar 及以上）电容器套管及引线，串联电抗器接头处引线满足负荷电流的要求，没有出现过热情况，电容器、放电线圈套管与母线的连接线符合要求；
