GPSS介绍PPT课件.ppt

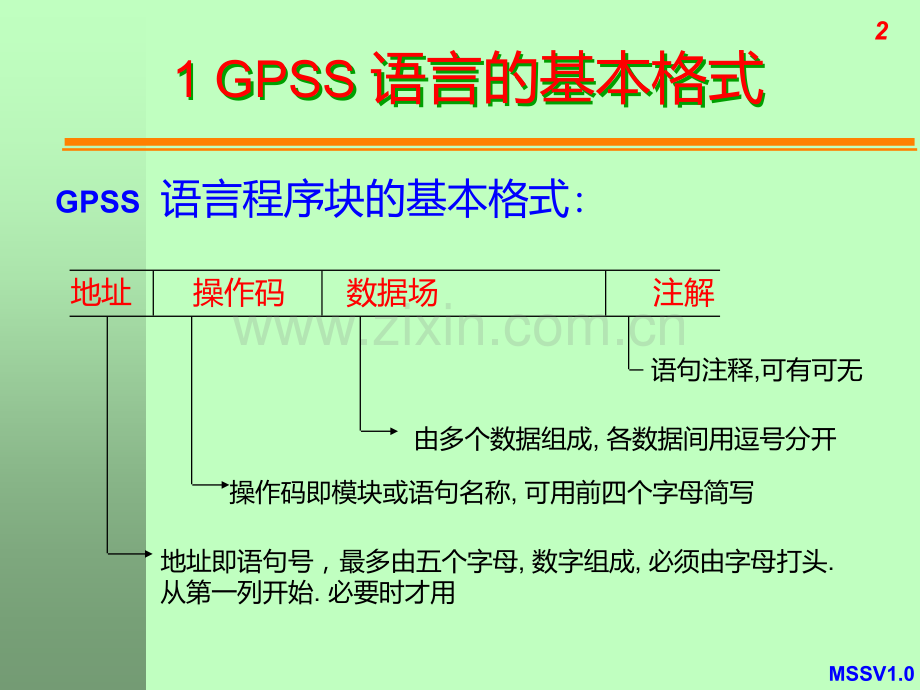

1MSSV1.0GPSSGPSS 语言概述语言概述 1.GPSS 语言的基本格式 2.GPSS 程序的基本组成 3.GPSS 程序举例 4.GPSS 程序框图 5.GPSS/PC 程序的运行 6.GPSS 语言的基本模块 7.GPSS 控制语句 8.GPSS 程序的标准输出 本章主要内容:2MSSV1.01 GPSS 1 GPSS 语言的基本格式语言的基本格式 GPSS 语言程序块的基本格式:地址 操作码 数据场 注解地址即语句号，最多由五个字母,数字组成,必须由字母打头.从第一列开始.必要时才用操作码即模块或语句名称,可用前四个字母简写由多个数据组成,各数据间用逗号分开语句注释,可有可无3MSSV1.03-1 GPSS 3-1 GPSS 语言的基本格式语言的基本格式语句模块举例:例如一个延时模块应书写如下:F5 ADVANCE 5,2 服务时间地址 操作码 数据场 注解或可写成:F5 ADVA 5,2 服务时间 ADVA 5,2 服务时间4MSSV1.03-2 GPSS 3-2 GPSS 程序的基本组成程序的基本组成GPSS 模拟程序:SIMULATELINE EQU 1JOE EQU 1 GENERATE 18,6 QUEUE LINE SEIZE JOE DEPART LINE ADVANCE 16,4 RELEASE JOE TERMINATE 1 START 25 END控制语句:控制模拟过程定义语句:定义函数,实体,变量,开关等程序语句(模)块:GPSS 语言模块控制语句:控制模拟过程5MSSV1.03-3 3-3 GPSS GPSS 程序举例程序举例 下面给出的程序是某机械加工中心系统的模拟模型。该机械加工中心有 9 名技工和 4 台同样的机器,每台机器需二位技工来操作。当一件工作到达时,先由一位职员进行记录工作,然后将工作交给一位技工进行准备工具等工作,当加工工作开始时,第二名技工过来帮助操作机器。在工作完成之前,职员应完成记录及收款的工作。车间每天八小时工作,但只在前七小时收活,最后一小时只完成已收下的活。其它参数及其所编程序如下:(1)职员做记录工作时间为 4 2 分钟,收尾工作时间为 94 分钟。(2)加工工作到达间隔时间为 15 3 分钟。(3)技工准备工具时间为 10 3 分钟,操作机械时间为 5530 分钟。(4)以上时间均为均匀分布。6MSSV1.0控制语句定义语句 SIMULATE RMULT 1111,2222,3333,4444,5555,6666LINE EQU 1 总队列(1 号队列)CLERK EQU 1 职员(1 号设施)OPER EQU 1 技工(1 号存储器)MACH EQU 2 机器(2 号存储器)OPER STORAGE 9MACH STORAGE 41 FUNCTION RN$2,C2 工件到达间隔时间 (12-18)0,720/1,10812 FUNCTION RN$3,C2 职员初步记录时间 (2-6)0,120/1,3613 FUNCTION RN$4,C2 技工准备工具时间 (7-13)0,420/1,7814 FUNCTION RN$5,C2 机器操作时间(25-85)0,1500/1,51015 FUNCTION RN$6,C2 职员的最后处理时间(5-13)0,300/1,7817MSSV1.0程序模块 GENERATE FN$1 工件到达 QUEUE LINE 排总队列 SEIZE CLERK 占用职员 ADVANCE FN$2 登记与记录 RELEASE CLERK 释放职员 ENTER OPER,1 占用一个技工 ADVANCE FN$3 技工准备工具 ENTER OPER,1 占用第二个技工 ENTER MACH,1 占用一台机器 ADVANCE FN$4 加工工件 LEAVE MACH,1 释放机器 LEAVE OPER,2 释放二个技工 SEIZE CLERK 占用职员 ADVANCE FN$5 最后记录 RELEASE CLERK 释放职员 DEPART LINE 离开总队列 TERMINATE GENERATE 3600 每班时间 TERMINATE 1 START 7,NP 七小时关门 GENERATE 3601 一小时收尾 START 1 END8MSSV1.0 按研究目的的要求，我们利用模拟求解平均每件工作周转时间不能超过 1.5 小时的情况下,求出机械与技工的最佳组合方案。读者可从中看到 GPSS 语言和程序的基本格式和组成。因为 GPSS 程序是 ASCII 文件，所以可在 WORD 或 WPS 环境下观察或编辑。3-3 GPSS 程序举例9MSSV1.03-4 GPSS 3-4 GPSS 程序框图程序框图GPSS 语言有独特的框图符号：QUEUEDEPARTADVANCESEIZERELEASETERMINATEGENERATE产生活动实体排队离队延时占用设施释放设施离开系统10MSSV1.0GPSS建模步骤 简例:MMl排队、服务系统，来说明 GPSS建模步骤：第一步，将问题抽象为直观的思维模型流程图，如图1所示。第二步，对上一步流程图的各种事件或活动，选用能体现其含义的适当的 GPSS的功能模块，构成功能模块流图，如图2所示。第三步，按照功能模块流图及有关参数，编写功能模块语句。第四步，再补充必要的函数、变量等的定义语句以及控制模拟 运行的控制语句形成 GPSS模型初稿，供上机调试，修改完善。第五步，设计模拟方案、重复模拟次数及随机数种子数等参数。第六步，上机模拟运行，分析结果，编写试验报告。11MSSV1.03-4 GPSS 3-4 GPSS 程序框图程序框图 GENERATE 18,6 QUEUE LINE SEIZE JOE DEPART LINE ADVANCE 16,4 RELEASE JOE TERMINATE 1GENERATEQUEUESEIZEDEPARTADVANCERELEASETERMINATELINELINEJOEJOE16,418,61图1图212MSSV1.03-5 GPSS/PC 3-5 GPSS/PC 程序的运行程序的运行1.进入系统：CCD GPSS C:GPSSGPSS 回车 GPS 进入GPSS GPSS 系统2.执行程序：GPSCON:=NAME.GPS 回车 （屏幕显示）GPSIN1.OUT=NAME.GPS 回车 （结果存盘）GPSS NAME.GPS (直接运行程序)应同时给出路径 输出文件 *.OUT 可用文本编辑软件观察3.退出系统 QUIT 回车执行的程序输出文件13MSSV1.03-6 GPSS 3-6 GPSS 语言的基本模块语言的基本模块1.与活动(流动)实体有关的模块 5.与逻辑开关有关的模块2.与设施有关的模块 6.3.与队列有关的模块4.与存储器有关的模块 管理系统内设备及人的分类:1.活动(流动)实体 系统中移动的人,设备等2.资源实体 设施 系统中固定的人,设备等 存储器 可存储动态实体的仓库,物料场,煤仓等 逻辑开关 只具有两种工作状态的开关型设备 队列 需排队等候之处3.统计实体 表 各类统计表基本模块的分类:14MSSV1.03.6.1 与活动实体有关的模块 1.GENERATE 产生活动实体的模块格式:GENERATE A,B,C,D,E,F,G A 到达间隔时间均值 B 到达间隔时间方差,缺省为零 C 第一个动态实体产生的时间 D 应产生动态实体的总数 E 被产生动态实体的优先级,1-127 F 实体携带参数的个数,缺省为 12 G 参数类型,缺省为半字参数例:GENERATE 5,3,25 在第25 时间单位产生第一个活动实体 GENERATE 5,2,15 优先级为 15 GENE 18,4,25 共产生 25 个活动实体GENERATE15MSSV1.02.ADVANCE 活动实体延时模块 格式:ADVANCE A,B A 延迟时间均值 B 延迟时间方差 例:ADVANCE 18,6 ADVA 253.6.1 与活动实体有关的模块 ADVANCE16MSSV1.03.6.1 与活动实体有关的模块 3.TRANSFER TRANSFER 活动实体的转向模块。TRANSFER A,B,CTRANSFER A,B,C其中:A 转向方式,有三种情况:（1）,逗号为无条件转向 B 域给出的地址。(2）BOTHBOTH 先企图进入 B 域地址,不成就去 C 域地址,两个地址都不通,就保留在此模块中。(3）小数 表示去 C 域的百分比,1-A 为去 B 址的百分比,通路是随机的。B,C 为按 A 域条件应去的地址号17MSSV1.0例:无条件转向语句：TRANSFER ,L1 TRANSFER ,L1 无条件转向 L1 有条件转向语句：TRANSFER .75,L1,L2TRANSFER .75,L1,L2 表示 75%去 L2，25%去L1。TRANSFER BOTH,L1,L2TRANSFER BOTH,L1,L2 表示先去L1,不行就去 L2，若 L1与L2都出不去，则活动实体只能在本模块中等候。3.6.1 与活动实体有关的模块 18MSSV1.04.TERMINATE 活动实体消失模块 格式:TERMINATE A A 离开系统的活动实体的个数例:TERMINATE 1 TERMINATE 10 TERM 活动实体离开,但不统计3.6.1 与活动实体有关的模块 TERMINATE19MSSV1.03.6.1 与活动实体有关的模块 5.ASSIGN 活动实体参数的赋值语句。ASSIGN A,BASSIGN A,B其中:A 需要赋值或改变参数的参数号，A值后 部可加写+,-号,A 域中的+,-号 表示从原有参数中加上或减去 B B 需要赋给参数 A 或从参数 A 中+或 -的数值A,B20MSSV1.0下面是一个汽车装卸过程的程序示例 GENERATE 18,6,2 每个实体有二个参数 ASSIGN 1,25 一号参数为汽车载重量,赋值 25 吨 ASSIGN 2,2 二号参数为空，重车标记 1 为空车,2 为重车 ：（程序的其他过程）.ASSIGN 1+,10 汽车载重量变为 35 吨 :（程序的其他过程）.ENTER 1,35 卸入1号矿仓 ASSIGN 1,0 汽车载重量变为 0 吨 ASSIGN 2,1 变成空车 :.TERMINATE3.6.1 与活动实体有关的模块 21MSSV1.03.6.23.6.2 与设施有关的模块与设施有关的模块1.SEIZE 活动实体获得设施控制权的模块 格式:SEIZE A A 活动实体所要控制的设施号或名称 例:SEIZE 2 SEIZE JONSEIZE22MSSV1.02.RELEASE 活动实体释放(离开)设施的模块 格式:RELEASE A A 被释放(离开)设施的号或名称 例:RELEASE 1 RELEAE JON RELE 53.6.23.6.2 与设施有关的模块与设施有关的模块RELEASE23MSSV1.0格式:QUEUE A,B A 活动实体所要排的队号或名称 B 活动实体排队后,队长所增加的量.缺省时为 1 例:QUEUE 2 QUEUE LINE QUEUE 3,151.QUEUE 活动实体排队的模块3.6.33.6.3 与队列有关的模块与队列有关的模块QUEUE24MSSV1.0格式:DEPART A,B A A 活动实体所在的队列号或名称 B B 活动实体离开队列后,队长减少的量,缺省时为 1.例:DEPART 2 DEPART LINE DEPART 3,152.DEPART 活动实体离开队列的模块3.6.33.6.3 与队列有关的模块与队列有关的模块DEPART25MSSV1.01.ENTER 把活动实体放入某个存储器的模块 格式:ENTER A,B A 进入存储器的号 （存储器的容量应事先定义）B 进入 A 存储器后,存储器增加的量,缺省时为 1.例:ENTER 2 ENTER STORE,25 ENTE S2,23.6.43.6.4 与存储器有关的模块与存储器有关的模块26MSSV1.02.LEAVE 活动实体离开某存储器的模块 格式:LEAVE A,B A 离开存储器的号 B 离开 A 存储器后,存储器减少的量,缺省时为 1.例:LEAVE 2 LEAVE STORE,25 LEAV S2,23.6.43.6.4 与存储器有关的模块与存储器有关的模块27MSSV1.0基本模块小结基本模块小结与活动实体有关的模块:1.GENERATE 2.TERMINATE 3.ADVANCE 4.ASSIGN 5.TRANSFER与设施有关的模块:1.SEIZE 2.RELEASE与队列有关的模块:1.QUEUE 2.DEPART与存储器有关的模块:1.ENTER 2.LEAVE28MSSV1.03.7 GPSS 3.7 GPSS 语言的控制语句语言的控制语句控制语句是用来控制模拟过程的,常用的语句如下:1.SIMULATE 执行模拟 2.START A,B,C,D 控制模拟状态 A 使模拟终止的动态实体计数 B 从多少个活动实体开始打印统计报告 C 生成输出报告的计数间隔 D 输出动态实体的链状态 3.END 终止模拟 4.RESET 清除积累统计29MSSV1.03.8 GPSS3.8 GPSS 语言基本模块编程举例语言基本模块编程举例1.模拟的终止 例一:利用 TERMINATE 和 START 控制 :TERMINATE 1 START 25 END :TERMINATE 2 :TERMINATE 1 START 50 END30MSSV1.0 :TERMINATE 1 :TERMINATE START 25 END例二:利用时间控制 GENERATE 18,6 :TERMINATE GENERATE 3600 TERMINATE 1 START 2 模拟二小时 END一个程序中可有多个 GENE模块3.8 GPSS3.8 GPSS 语言基本模块编程举例语言基本模块编程举例31MSSV1.0例三:利用终止语句控制 GENERATE 18,6 :TERMINATE :TM TERMINATE 1000 START 1000 END程序中需要终止的地方就转向 TM 语句GOTO3.8 GPSS3.8 GPSS 语言基本模块编程举例语言基本模块编程举例32MSSV1.0例四:RESET 的使用 GENERATE 18,6 :TERMINATE 1 START 10 RESET START 100 END 例五:QUEUE 的使用 :QUEUE 1 QUEUE 1 SEIZE 2 SEIZE 2 DEPART 1 ADVANCE 5 ADVANCE 5 RELEASE 2 RELEASE 2 DEPART 1 :设施 2设施2 队列 1队列 13.8 GPSS3.8 GPSS 语言基本模块编程举例语言基本模块编程举例33MSSV1.03.9 GPSS 3.9 GPSS 的标准输出的标准输出GPSS 标准输出的组成:1.扩充程序表 2.模拟钟及模块计数表 (BLOCK)3.各类统计表 1)设施统计 (FACILITY)2)队列统计 (QUEUE)3)存储器统计 (STORAGE)4)开关状态统计 (SWITCH)5)模块链统计 6)用户表 7)内存变量表34MSSV1.0RELATIVE CLOCK 144000 ABSOLUTE CLOCK 144000 BLOCK COUNTS BLOCK CURRENT TOTAL BLOCK CURRENT TOTAL BLOCK CURRENT TOTAL 1 0 15 2 0 15 3 0 15 4 0 19054 5 0 18683 6 0 263 7 0 371 8 0 188 9 0 183 10 0 446 11 0 446 12 0 446 13 0 446 14 0 188 15 0 188 16 0 188 17 0 634 18 0 634 19 0 5 20 0 5 21 0 5 22 0 634 23 0 634 24 0 634 25 0 634 26 0 634 27 0 634 28 0 634 29 15 634 30 0 619 31 0 619 32 0 619 33 0 619 34 0 619 35 0 619 36 0 619 37 0 18420 38 0 18420 39 0 0 40 1 14400 41 0 14399 42 0 10868 43 0 10711 44 0 10569 45 0 10421 46 0 465 47 0 465 48 31 465 49 0 434 50 0 434 51 0 434 52 0 434 53 0 434 54 0 14368 模拟钟及模块计数35MSSV1.0FACILITY AVERAGE NUMBER AVERAGE SEIZING PREEMPTING UTILIZATION ENTRIES TIME/TRAN TRANS.NO.TRANS.NO.1 0.01 188 5.19 2 0.02 446 5.63 STORAGE CAPACITY AVERAGE AVERAGE ENTRIES AVERAGE CURRENT MAXIMUM CONTENT UTILIZ.TIME/TR CONTENT CONTENT 1 120 97.00 0.81 28474 494.60 109 120 2 1165 56.00 0.05 26474 306.63 42 1165 3 24000 31.00 0.00 26432 173.53 32 616 4 1937 1752.00 0.90 28365 8894.37 1891 1891 5 300 9.00 0.03 26432 50.00 0 280设施与存储器统计设施储煤仓36MSSV1.0QUEUE MAXIMUM AVERAGE TOTAL ZERO PERC.AVERAGE$AVERAGE TABLE CURRENT CONTENT CONTENT ENTRIES ENTRIES ZERO TIME/TR TIME/TR NUMBR CONTENT 1 14 0.01 188 80 42.55 7.76 13.50 0 2 10 0.02 446 204 45.74 7.20 13.26 0 3 15 10.71 634 41 6.47 2432.53 2600.72 15变量:CONTENTS OF(NONZERO)FULLWORD SAVEVALUES XF LOC VALUE LOC VALUE LOC VALUE LOC VALUE 11 26474 12 26432 13 26400 16 28474队列与变量统计队列:37MSSV1.0LOGIC SWITCH-SET(ON)STATUS SWITCH NAME NAME NAME NAME NAME NAME NAME NAME NAME 1 2 7 8 9开关状态统计逻辑开关38MSSV1.0实验报告的书写1.格式1）留出装订位置2）上，下，左，右应留出边3）图，表要有号，四周要留空39MSSV1.0实验报告的书写2.内容一.问题的提出二.数据的收集三.分布族的选择）点统计法）柱状图法）概论图法）结论四.参数的确定五.拟合优度检验）直观检验）检验六.结论40MSSV1.0上机前准备工作上机前准备工作1.准备好数据.2.准备好程序,在纸上写好.3.准备好上机计划和步骤4.准备好记录的纸和笔 绘出的图若不能打印出来,应手工描绘出来,写入实验报告。
