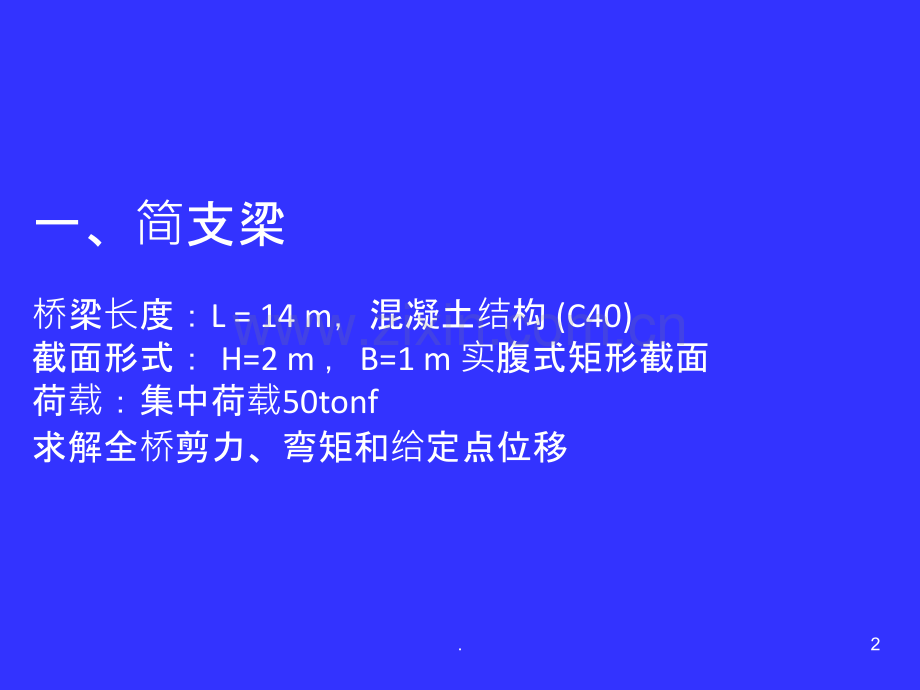

MIDAS应用1.一、简支梁 桥梁长度：L=14 m，混凝土结构(C40)截面形式：H=2 m，B=1 m 实腹式矩形截面荷载：集中荷载50tonf求解全桥剪力、弯矩和给定点位移2.1、节点的建立3.2、节点输入4.4、单元的建立（点选或扩展建立）5.5、定义材料和截面模型/材料和截面特性材料和截面特性/材料材料 类型混凝土混凝土;规范范 JTG04（RC）数据库 C40 名称名称主梁主梁 定义材料模型/材料和截面特性材料和截面特性/截面截面/添加添加截面类型数据数据库/用用户 实腹腹长方形方形截面截面截面号(1);名称名称(梁截面梁截面)定义截面6.6、定义材料7.7、定义截面8.定义好材料和截面后利用拖放定义到所要定义的单元注：也可在建立单元前先定义材料和截面，在建立单元时赋予9.8、定义边界条件10.11.12.9、定义荷载13.14.15.10、点击运行进行分析求解11、查看内力（结果/内力/梁单元内力图）剪力图16.弯矩图17.12、查看位移18.二、连续梁分析 桥梁长度：L=20+30+20 m，混凝土结构(C50)截面形式：H=2 m，B=1 m 实腹式矩形截面 荷载:全桥均布荷载10KN/M 求解全桥剪力、弯矩和给定点位移，同时求解在移动荷载下的全桥内力影响线 19.1、节点的建立20.2、单元的建立（用扩展单元 建立）21.3、材料、截面和边界条件定义同前，模型建立如下22.4、定义荷载（均布荷载）23.24.5、点击运行进行分析求解6、查看内力（结果/内力/梁单元内力图）25.剪力图26.弯矩图27.7、查看位移28.8、移动荷载分析 荷载规范选择29.车道定义30.车辆定义31.定义车辆荷载32.定义荷载工况33.荷载分析控制34.35.运行求解分析查看反力影响线36.37.查看位移影响线38.查看剪力影响线39.查看弯矩影响线40.41.42.
