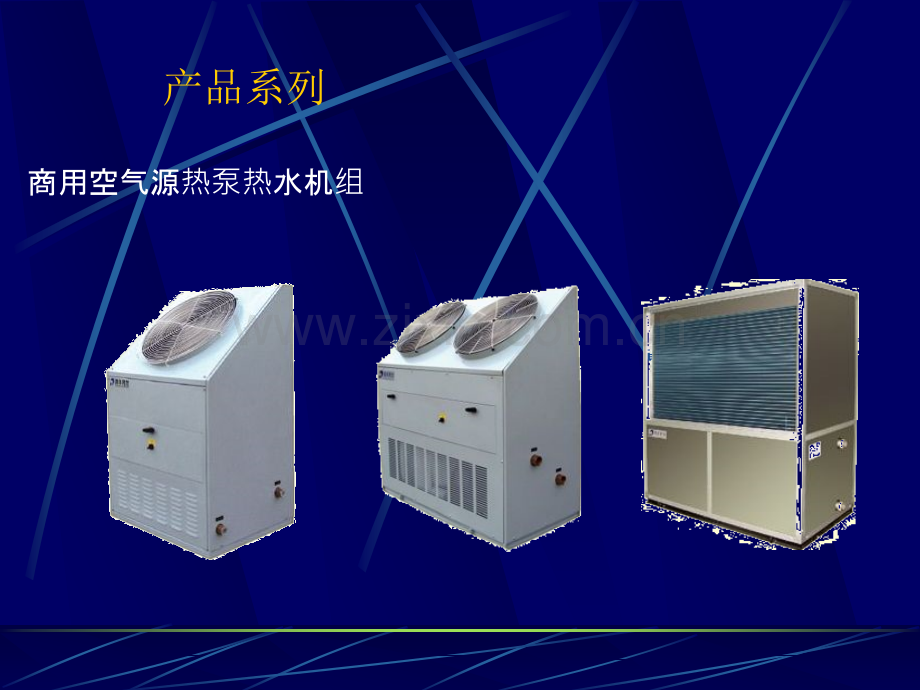

北京同方洁净技术有限公司二OO六年六月热泵热水系统产品系列商用空气源热泵热水机组泳池专用热泵热水机组产品系列产品系列一次加热式热泵热水机组MINI型空气能中央热水器热泵热水机组热水供应系统的组成热水制备系统（第一循环系统）热泵热水机组热水供应系统的组成热水供应系统（第二循环系统）：热水制备系统 热水制备系统按水箱的蓄热方式可分为两种：单水箱系统：设一台满足日用水总量的热水箱，适用于定时集中供水的场所。双(多)水箱系统：是在热水供应系统中设有多个水箱：一台加热水箱（小容积），几台蓄热水箱（大容积）。适用于宾馆、饭店等需要24小时提供热水的场所。热水制备系统 单水箱系统：双(多)水箱系统：选择位置 1.安装位置要有足够空间 2.安装位置应尽量远离生活、工作区 3.机组安装室外，要做好防风防雨设施 4.机组安装时应注意风向 5.机组安装位置要便于排水热泵热水系统设计要求 1.机组安装要找平找正，固定在建筑物的高层或地面基础上，基础负荷应满足要求，基础高度不小100mm。2.机组用地脚螺栓固定，安装时必须采取减振措施。3.用户侧水系统管路材料可以选择：镀锌焊接钢管、无缝管、紫铜管、不锈钢管、铝塑管、PP-R管。4.为防止震动的传播，连接机组的水管要加装橡胶软接头，使用软性护线管。5.水系统管路应当选用优质的保温材料，保温厚度视当地环境和保温材料的保温性能而定。6.设备、管道、阀门、仪表的安装，要符合相关安装规范，要便于检修；管道支架要符合相应材质、型号强度要求。7.在水系统的凸出部位及最高位置应安装自动排气阀；水系统管路的最低处应设置排水（排污）阀。热泵热水系统设计要求 8.热泵热水机组用户侧生活用水，要符合生活饮用水卫生标准，严禁直接使用地下水、河水、湖水等未经处理过的水源；不符合要求的水源必须安装水处理设施。9.为防止杂质进入机组发生堵塞，机组进水管路必须安装过滤器，要便于清洗。10.在机组的进出水管上，应分别安装直读式温度计和压力表，室外安装要采取防冻措施，在生活用水水源处加装水表，以便观察和分析系统、机组的运行情况。11.机组安装时，在水系统进出水口合适位置分别预留系统清洗口，便于对系统定期检查和清洗。12.为保证机组正常工作，在名义工况下水系统的水流量和流速，必须满足进出水温差不高于5。13.机组安装完毕后，水系统必须进行清洗和水压试验。开式水箱热水系统开式水箱热水系统开式水箱热水系统开式水箱热水系统闭式水箱热水系统锅炉-热泵热水系统热泵-太阳能热水系统一次加热式热水系统一次加热式热水系统一次加热式-太阳能水源热泵热水系统水源热泵系统原理图中央空调热回收热系统中央空调热回收热水系统管路切换式双水箱系统管路切换式双水箱系统可以实现水温的不稳性和最大程度提高系统的能效比家用中央热泵热水系统维护保养1.水系统的维护检查要经常巡视，定期检查水系统管路及阀件有无漏水现象；检查水系统仪器仪表状态是否良好，工作是否正常；检查保温材料是否有脱落或松动现象。排污要经常排污，定期打开机组和水箱的排泄污阀，进行排污。清洗定期对水过滤器进行检查与清洗，使水流无堵塞，确保水流量无衰减；定期对水箱底部进行清洗，以保证水质的清洁卫生。清污除垢因各地水质不同，根据各地特点定期检查清洗，对机组进行除污除垢清洗，机组清洗必须使用专用清洗剂，由专业人员操作完成。防冻热泵热机组在冬季时必需将蓄热水箱温度控制功能取消，由制热进水温度控制，启动机组的防冻功能；如果冬季停机，或切断了电源的情况下，必须将机组内及管道系统的水彻底放净，以免冻坏机组。热泵清洗系统示意图加药罐安装示意图维护保养 2.风系统要经常检查清理翅片上因灰尘、树叶或其他脏物聚集而引起的风系统堵塞。视情况对翅片进行清洗，清洗方法是：用抹布或软毛刷轻轻擦拭，用干净的水清洗。3.电气控制系统的维护电气系统的维护应由专业电工进行，检查电器箱电器是否正常；接线是否牢固可靠；保证无松脱；定期清理电器箱内的灰尘。机器运行中，若出现故障，必须停机检查等故障排除后继续工作。定期检查机组电器安全保护装置是否正常，若出现意外必须停机检查等故障排除后继续工作。机组停用时，把“上/下班”置于下班位置，确保人身和设备的安全。源于清华 植根技术超越自我维护保养谢谢!
