各国灯具安规区别.doc

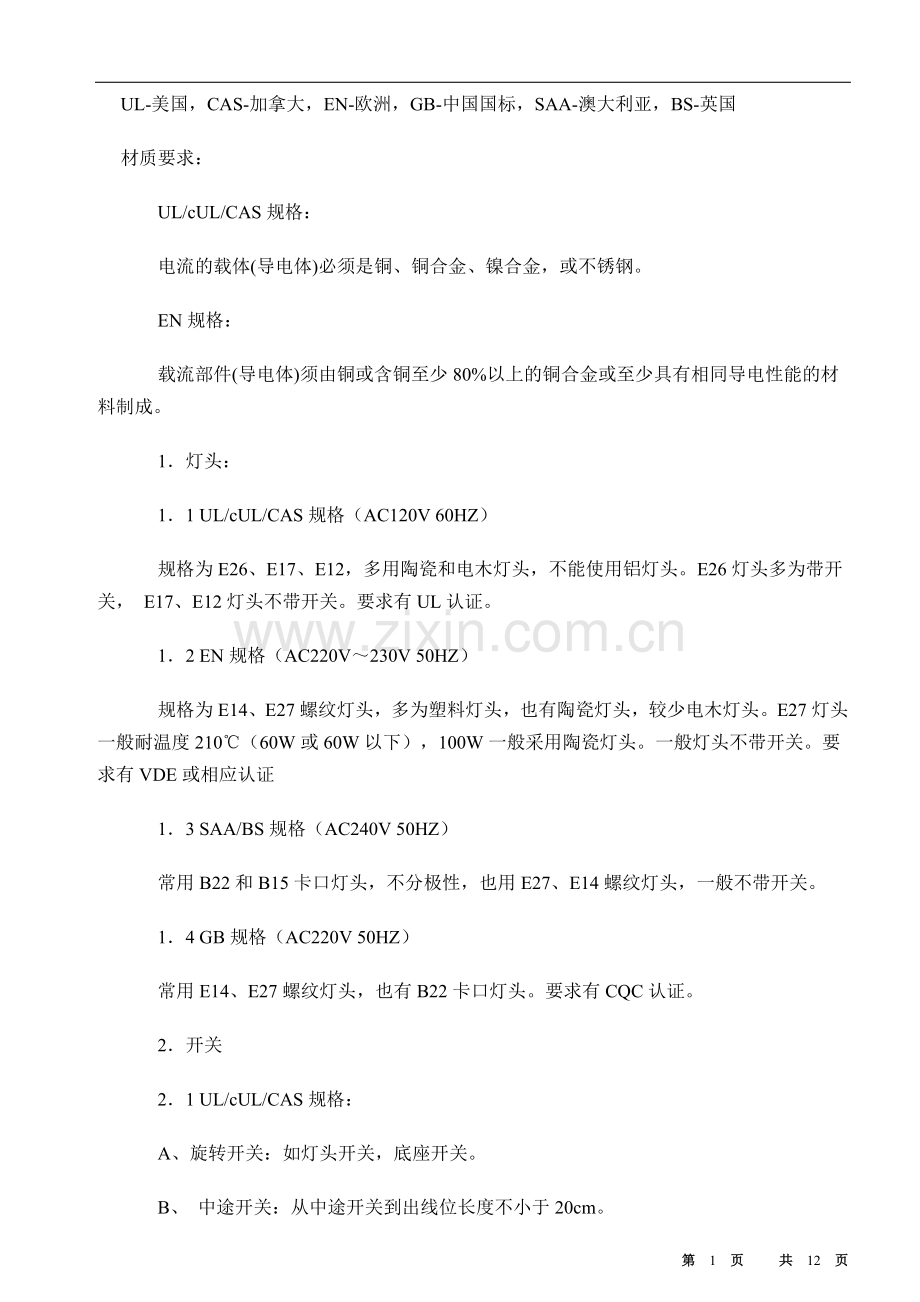

UL-美国，CAS-加拿大，EN-欧洲，GB-中国国标，SAA-澳大利亚，BS-英国
材质要求：
　　UL/cUL/CAS规格：
　　电流的载体(导电体)必须是铜、铜合金、镍合金，或不锈钢。
　　EN规格：
　　载流部件(导电体)须由铜或含铜至少80%以上的铜合金或至少具有相同导电性能的材料制成。
　　1．灯头：
　　1．1 UL/cUL/CAS规格（AC120V 60HZ）
　　规格为E26、E17、E12，多用陶瓷和电木灯头，不能使用铝灯头。E26灯头多为带开关， E17、E12灯头不带开关。要求有UL认证。
　　1．2 EN规格（AC220V～230V 50HZ）
　　规格为E14、E27螺纹灯头，多为塑料灯头，也有陶瓷灯头，较少电木灯头。E27灯头一般耐温度210℃（60W或60W以下），100W一般采用陶瓷灯头。一般灯头不带开关。要求有VDE或相应认证
　　1．3 SAA/BS规格（AC240V 50HZ）
　　常用B22和B15卡口灯头，不分极性，也用E27、E14螺纹灯头，一般不带开关。
　　1．4 GB规格（AC220V 50HZ）
　　常用E14、E27螺纹灯头，也有B22卡口灯头。要求有CQC认证。
　　2．开关
　　2．1 UL/cUL/CAS规格：
　　A、旋转开关：如灯头开关，底座开关。
　　B、 中途开关：从中途开关到出线位长度不小于20cm。
　　C、 长方形拔动开关：多用于石英灯，部分台灯也用，一般安装要求为上开下关，前开后关，左开右关，但要以满足客户要求为原则。
　　D、 调光器：有旋转式：即逐渐由暗到亮，无级调光。
　　三位式：即弱亮→亮→灭
　　E、触摸开关：四位式→弱亮→亮→强亮→灭
　　2．2 EN规格
　　A、灯头按动开关
　　B、底座拔动开关安装方向同UL要求
　　C、方形拔动开关安装方向同UL要求
　　D、中途开关（单刀制）：一般要中途开关至出线位长度不小于20cm；
　　脚踏开关（按动开关或调光器）：一般出线位至脚踏开关距离不小于30cm。
　　2．3 SAA/BS规格
　　SAA开关一般用双刀开关，分底座开关和中途开关（双刀制），但客户有特别要求除外；BS用单刀制，同VDE要求。
　　2．4 GB规格
　　用有CQC、CCC认证的开关，台灯、夹灯用按动开关，开关至出线位长度不小于20cm；落地灯用脚踏开关；出线位至脚踏开关距离不小于30cm。
　　3．电源线：
　　3．1 UL/cUL/CAS规格：
　　一般用SPT-2透明电源线大小脚有孔插头，要求插片材质为铜质镀镍，有字唛线连到小脚为L极，条纹线连大脚为N极，开关要切断有字唛的电线。也有用黑色插头线，大小脚双直脚扁插头，N极电线外径较粗且有直棱纹，L极电线外径较细且光滑。灯体内部用黑白引线，一般黑引线接L极，白引线接N极。
　　出线长度为由出线位到插头不小于6英尺，公司规定不短于1.80m，接线方式一般用闭端接线器(奶嘴)、旋入式接线器(牙膏盖)。
　　3．2 EN规格
　　两芯双重绝缘线，双脚圆插头。内有啡色线、蓝色线，啡色线接L极，蓝色线接N极；三芯双重绝缘线，三脚圆插头，内有啡色、蓝色及黄绿双色引线，其中黄绿双色线为接地线，装开关时一定要控制火线，电源线出线长度要求为1.85m，接线方式一般用接线座。
　　3．3 SAA/BS规格
　　SAA用双重绝缘带插头电线，插头为两片扁脚八字形（不分大小），BS用双重绝缘BS规格装线，不带插头，BS插头设计为I类，由生产线或由客人装上去，插脚为三片扁脚呈“品”字形，插头内压线码螺丝要求承受0.5Nm扭力，电源线出线长度同VDE要求。
　　3．4 GB规格：
　　用双重绝缘带双直脚扁插头电源线，插脚不分大小，不带孔，电源插线一定要有CCC认证标志，其出线长度同VDE要求。
　　4．变压器
　　4．1 UL/cUL/CAS规格
　　UL/CSA变压器的初级电压是120V，次级根据需要有不同，一般为12V，由于次级电压低，电流大，所以次极出线较粗。变压器要求有UL/cUL/CAS认证。
　　4．2 EN规格
　　初级输入电压230V，次极输出电压多为12V，保险丝接在初级。要求有VDE认证。
    4．3 GB规格
　　要求有CQC或CCC认证的供应商。我司采用的是日昇公司的环型电感式变压器，也有少部分是采用的电子式变压器。
　　E． 灯具产品主要技术要求
　　1． 高压测试：
　　A． UL/cUL规格：
　　普通固定式灯具：1500V/1.0mA/1秒；
　　可移动式灯具：1500V/0.5mA/1秒；
　　B．EN规格：
　　CLASS：2U+1000V/1mA/1秒；（U为电网电压值）
　　CLASS II：4U+2750V/1mA/1秒；
　　CLASS III：500V/0.5mA/1秒；
　　高压测试时，UL规格要求频率40～70Hz，泄露电流不超过0.5mA，而EN规格要求50/60Hz，泄露电流：O类II灯具0.5mA；I类可移动式灯具1.0mA；I类固定式灯具1.0mA，额定输入功率大于1kVA的I类固定式每1kVA，泄露电流增加1.0mA，最大值5.0mA。
　　我司采用的是等效测试值：CLASS I 2000 V/1mA/1秒；CLASS II 4000V/1mA/1秒
　　2．接地电阻测试：
　　A． UL/cUL规格：用12V，25A电流，测得的地阻不大于0.1Ω（100mΩ）；
　　B．EN规格：将空载电压不小于12V及不小于10A的电流加载于可触及金属及接地端子之间，测得的地阻不大于0.5Ω（500mΩ）。
　　3．拉力测试（电源线离开灯体位置或分拆包装时内部接线的接线点）
　　A． UL/cUL规格：35Lbs/1分钟，位移不能超过1.6mm。
　　防拉装置：拉力圈、UL结、压线码、迷宫结构
　　B．EN规格：13.5Lbs，1分钟内拉25次，每次维持1秒，位移不能超过2mm。
　　防拉装置：拉力圈、压线码、迷宫结构
　　4．扭力测试
　　螺丝连接部位一定要保证相应之扭力以确保其功能及电器性能不受影响。
　　灯头要承受一定扭力1分钟。
　　E26、E27和B22灯头：2.0Nm
　　E14和B15灯头（蜡烛灯头除外）1.2Nm
　　E14和B15蜡烛灯头0.5Nm.
　　连接处有STOP位防止360˙旋转，承受2.5Nm每转的扭力；
　　M10螺纹以下连接处承受扭力为2.5Nm，M10螺纹以上为5.0Nm扭力
　　5．电线号数：
　　A． UL/cUL规格：最小为18AWG。
　　特例：1)被完全覆盖住的、
　　2)使用不会移动的、
　　3)变压器次极接线、
　　可以使用18AWG～24AWG电线。
　　轨道灯：
　　1)ADAPTOR（适配器）及灯身部分：18AWG。
　　2)CONNECTOR（连接器）及轨道部分：12AWG或截面积不小于3.3mm2。
　　B． EN规格：
　　主体电源线：
　　1)普通灯具：至少0.75mm2
　　2)其它灯具：至少1.0mm2（户外灯、恶劣环境使用的灯具）
　　3)当带10/16A插座时，至少1.0mm2
　　灯具内部引线：
　　1)正常工作电流大于2A：至少0.5mm2，绝缘层厚0.6mm。
　　2)正常工作电流小于2A：至少0.4mm2，绝缘层厚0.5mm。
　　6．电线的连接方式：
　　A． UL/cUL规格：电源线与内部引线或内部引线之间的连接可以用闭端接线器(奶嘴)、旋入式接线器(牙膏盖)、焊锡连接，同一个旋入式接线器内接线不能超过5根。
　　B．EN规格：电源线与内部引线或内部引线之间的连接可以用接线座、闭端接线器(奶嘴)、焊锡（不接受牙膏盖）。
　　注：接线座固定在金属件上时，需能通过多股线之一股的8mm逃逸测试。通常在接线座和金属件之间加块青壳纸作为补充绝缘。接线座留给用户接线端，需标识L、N或L、N、接地符号 。
　　7．极性区分：
　　火线(L极)：接灯头中心导电触片，开关切断电源L极。
　　UL：黑色及双芯电源线中不带凸脊的电线；
　　EN：棕色或红色线；
　　零线(N极)：接灯头侧触片或螺套；
　　UL：白色或两芯电源线中带凸脊的电线；
　　EN：蓝色或黑色线；
　　8．电线开线处理：
　　A． UL/cUL规格：开线小于7mm，线端可浸锡，浸锡长度不大于3.2 mm
　　B． EN规格：端子为弹弓式连接时，才可浸锡。非弹弓式，必须包铜端子，且≧5mm。
　　9．过线保护：
　　电线穿过金属零件，在过线处要加保护线套(如胶粒)，或电线加套管(硅胶管、黄蜡管等)；
　　10．万向摇头等过线零件的防转及扭力测试：
　　A． UL/cUL规格：可活动的连接点，活动时不能影响到导体的绝缘，旋转要限制在360°以内，或符合旋转测试(6000次)。扭2.26Nm/1分钟和吊35 LBS或4倍重量/1分钟（UL1598）
　　B． EN规格：连接处直径≦M10mm，要能通过2.5Nm扭转测试；连接直径≥M10mm，要能通过5.0 Nm扭转测试。
　　11．螺丝连接：
　　A． UL/CSA规格：自攻螺丝需通过灯体重量的4倍重量的吊重测试。
　　B． EN规格：如螺纹直径小于3.0mm，则连接螺丝必须植入金属物中，另外，螺丝要能通过松/紧5次测试≦2.8mm，0.4mm；≦3.0mm，0.5Nm；≦3.2，0.6 Nm；0.8Nm…
　　12．吸顶灯/壁灯吊重测试：
　　A． UL/cUL规格：灯体重量4倍重/1小时，零件无明显变形或损坏。
　　B． EN规格：灯体重量4倍重/1小时，零件无明显变形或损坏。
　　13．倾倒测试（针对可移动式灯具）：
　　A．UL/cUL规格：可移动式灯具必须通过8°倾倒测试。
　　B．EN规格：
　　1)6°倾倒测试：所有可移动式灯具必须通过此测试；
　　2)15°倾倒测试：通过6°测试但不能通过非正常温度测试（灯具倾倒后光源照射面温度高于175℃）的可移动式灯具必须通过此测试。
　　倾倒测试时，按照最不利于将灯具稳定的方向将灯具放置到测试台上。
　　14．夹持力（针对夹灯）：
　　A． UL/cUL规格：分别夹1.6mm厚的铁板和38mm厚的木板，吊灯具自重1小时不跌落。
　　B． EN规格：
　　1）分别夹在：
　　a）10mm玻璃，
　　b）能夹持之最厚玻璃（20mm or 30mm…，最厚40mm），
　　用20N力拉电源线，夹不能移动；
　　2）夹直径20mm金属棒，用20N力拉电源线，灯不能跌落。当夹玻璃板能通过，而夹金属圆棒不能通过时，可在说明书中注明不准夹在圆棒上。
　　15．石英灯防爆/防紫外线UV：UV FILTER（紫外线过滤器）
　　A．UL/cUL规格：除非用本身防UV的低气压灯泡，石英台灯/落地灯（5英呎高的Torchiere除外）需加UV镜片—100W以下，2.4mm；≥100W，3.2mm。
　　B．EN规格：除非用本身防UV的低气压灯泡，石英台灯/落地灯需加防爆镜片，防爆镜片要能通过0.35Nm的冲击测试。
　　16．电气间隙（Clearance）和爬电距离(Creepage Distance)
　　A．UL/cUL规格：6.4mm。注：灯头，开关及CLASS II 变压器次极不考虑。
　　B．EN规格：
　　1)基本绝缘—50V：0.2mm；1.2mm；250V：1.7mm；2.5mm。
　　2)补充绝缘—250V：3.6mm。
　　3)增强绝缘—250V：6.5mm。
　　17．表面温度限制（正常温度测试只针对可移动式灯具）：
　　A．灯头：
　　UL：灯头内螺纹：最高200℃
　　灯头1/4″引线位：最高120℃
　　EN：有T标志的，最高温度为T；
　　无T标记，E14灯头最高温度135℃，E27灯头最高温度165℃；
　　B．灯罩：
　　UL：90℃；
　　EN：无要求（建议不超过95℃，因温度太高易灼伤人）
　　C．经常触摸的金属零件：
　　UL：50℃；
　　EN：70℃
　　D．经常触摸的非金属零件：
　　UL：60℃；
　　EN：75℃
　　E．木制零件最高温度：
　　UL：90℃；
　　EN：90℃（木制零件不能直接接触带电体）
　　特别说明：Recess灯（筒灯，嵌入式灯具）的正常温度：
　　I)on-IC-温度保护器不能跳，Enclosure温度不超过150℃；
　　II)IC-温度保护器不能跳，Enclosure温度不超过90℃。
　　18．非正常温度测试：
　　A． UL/cUL规格：
　　I)灯罩可调节的可移动灯具：灯罩贴近附在安装面上的薄纸（tissue paper），再盖一层白布（cheese cloth），工作7小时，纸不能燃烧且灯能通过高压测试。
　　II）Recess灯（Non-IC and IC）：3小时内温度保护器跳断且灯具温度不超过160℃。
　　B． EN规格可移动式灯具：受30 N（牛顿）力后灯罩贴近测试面，温度不超过175℃。
　　19．提高电线耐温度：
　　A． UL/cUL规格：90℃、105℃、125℃电线，加套厚度最少为0.5mm玻璃纤维套管后可视为耐温150℃的导线使用。
　　B． EN规格：普通EN规格PVC电线耐温为90℃，标注了90℃的PVC耐热电线最高耐温为105℃。它们加套温度更高的硅胶管或热收缩管，可提高耐温度到125℃，但如果不能满足实际需要时，要选用耐温度更高的电线。
　　20：Enclosure要求：
　　在灯具中，包容内部引线，电线连接点，变压器/镇流器线圈，电容/电阻，开关/灯头等电气零件及带电体的零件称为Enclosure。要注意的是，壳体零件不一定是Enclosure。例如：开关装于底座的一线到底的台灯，如开关另有开关盒包封则底座不能算是Enclosure；相反如开关无开关盒包封则底座为Enclosure。
　　A． Enclosure为五金件，只考虑其强度。
　　UL/cUL规格：
　　Housing(灯筒)—Steel 0.66 mm，其它金属0.71mm；
　　Junction Box(接线盒)—铁质1.25 mm，其它金属2.3mm，压铸件3.2mm。
　　EN规格：无厚度要求，但要能通过冲击测试：
　　1)固定灯具：3.5 Nm，
　　2)可移动式普通灯具：0.5 Nm
　　3)可移动式庭院灯具：0.7 Nm
　　B．当Enclosure为塑胶件时，除测试其强度外，还要测试其防火性能。
　　UL/cUL规格：通常都要求用UL黄皮书上V2或更好防火性能的塑料啤制，厚度无特别要求，但要能通过冲击测试－7J(5ft-lb)5英尺/1磅；
　　EN规格：
　　a）防火性能要通过实际测试：
　　1)塑胶直接支撑带电体－球压测试(ball pressure)和针焰测试(needle-flame)；
　　2)塑胶不直接支撑带电体－球压测试(ball pressure)和灼热丝测试(glow wire)；
　　b)无厚度要求，但要能通过冲击测试：
　　1）固定灯具：0.35 Nm；
　　2)可移动式普通灯具：0.5 Nm；
　　3)可移动式庭院灯具：0.7 Nm；
　　C．当Enclosure为玻璃时，只考虑其强度(大部分玻璃灯罩是Enclosure)。
　　1) UL/cUL规格：玻璃灯罩的最小厚度为2.11mm；
　　2)EN规格：无厚度要求，但要能通过冲击测试(用弹簧冲击器)。
　　1）固定灯具：0.2 Nm；
　　2)可移动式普通灯具：0.35Nm；
　　3)可移动式庭院灯具：0.5Nm；
　　注：吸顶盘、吊盘、壁灯座也都是一种Enclosure。为了遮住接线盒，要求其纵横尺寸大于125 mm。挂板要求为铁质，厚度1.5～2.0mm；吸顶灯用一字挂板，壁灯要求用带锁匙孔的挂板。
　　21．寿命测试；
　　将灯接入相应电压的电源，电压调至正常额定电压的110％，并装上相应之灯罩，将灯开关置于最高档位工作状态，在环境温度25±5℃条件下连续工作24小时。
　　测试后需进行外观及功能检查，灯具应工作正常，各部位无熔化、变形、松动等异常现象；能通过高压、地阻等相关测试。
　　22．分拆包装：
　　UL规格:1)只有可以用普通工具(如螺丝刀、扳手、钳子、锤子)能完成的组装可以留待安装时完成，且必须提供安装说明书。
　　2)分开包装的零部件必须注明为“待装组件”。装饰用的玻璃件不用注明。
　　3) 如用户组装灯具时电线可能会转动，则电线所通过的通件内径不得小于12.7mm；另外，如电线在通件内有接驳点（例如，奶嘴接线点或电线接到通件上的开关上等），则在通两端要有拉力装置（防拉措施）。
　　EN规格：如电线在通件内有接驳点（例如，奶嘴接线点或电线接到通件上的开关上等），则在通两端要有拉力装置（防拉措施）。
　　23．跌落测试：
　　UL规格：根据成品包装后的重量来确定跌落高度：
　　落地高度：G≦21LBS 30〞；
　　21＜G≦41LBS 24〞；
　　41＜G≦61LBS 18〞；
　　61＜G≦100LBS 12〞；
　　选择成品包装箱两个最不利于安全的面，按包装箱正常运输放置状态向下自由跌落于水地面，每次投掷后须开箱检查，任何破损或功能失效均不接受。
　　EN规格：根据成品包装后的重量来确定跌落高度：
　　落地高度：0～7.5公斤=125cm；
　　7.5～12.5公斤=100cm；
　　15.5～17.5公斤=75cm；
　　17.5～25公斤=50cm；
　　超过25公斤=30cm；
　　按包装箱正常运输放置状态向下自由跌落于水泥地面。先选择三个最弱的面投掷在地上，再选一个最弱的边投掷在地上，最后选一个最弱的角投掷在地上。每次投掷后须开箱检查，任何破损或功能失效均不接受。

第 12 页 共 12 页
