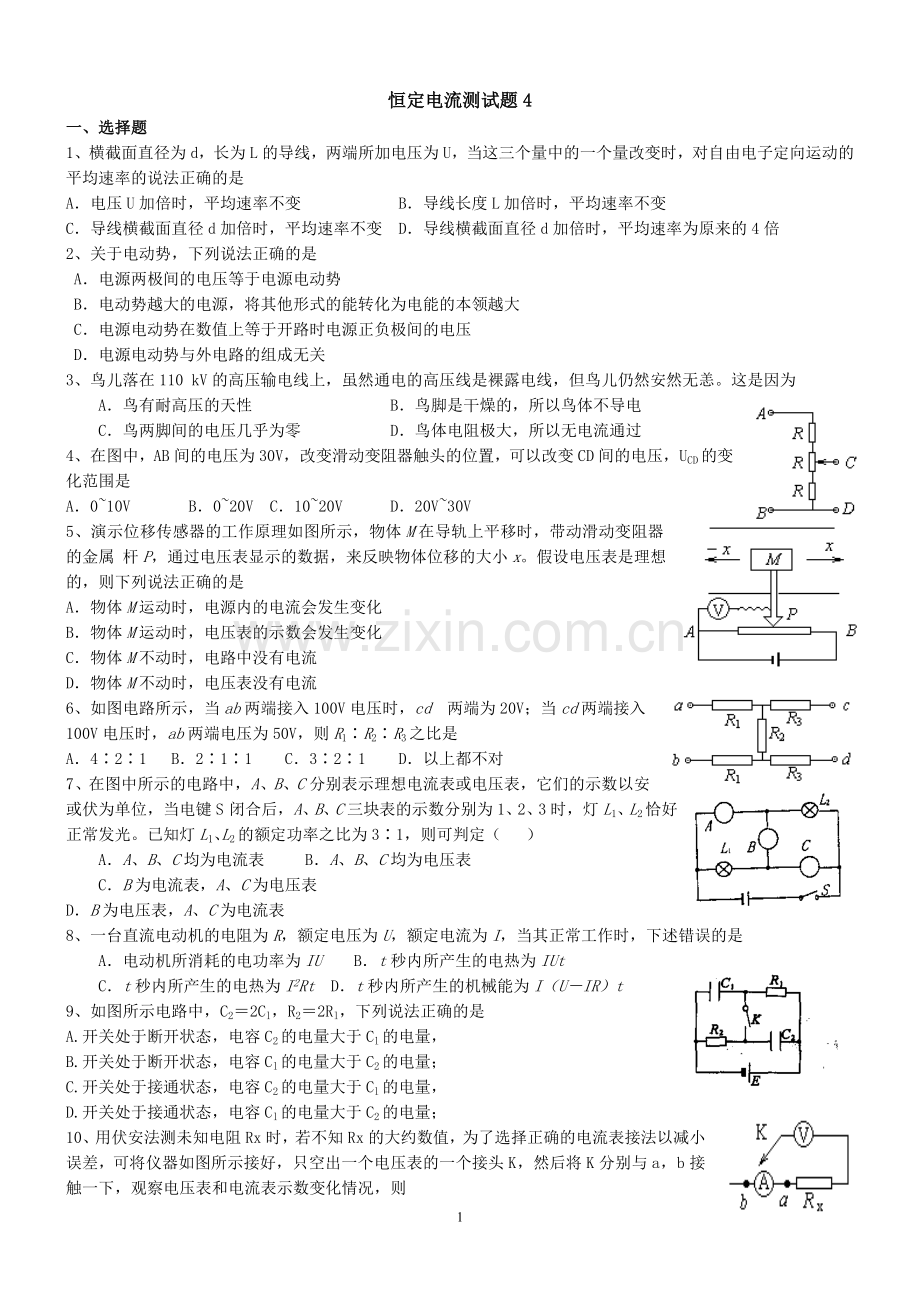

恒定电流测试题4.doc

恒定电流测试题4
一、选择题
1、横截面直径为d，长为L的导线，两端所加电压为U，当这三个量中的一个量改变时，对自由电子定向运动的平均速率的说法正确的是
A．电压U加倍时，平均速率不变 B．导线长度L加倍时，平均速率不变
C．导线横截面直径d加倍时，平均速率不变 D．导线横截面直径d加倍时，平均速率为原来的4倍
2、关于电动势，下列说法正确的是
A．电源两极间的电压等于电源电动势
B．电动势越大的电源，将其他形式的能转化为电能的本领越大
C．电源电动势在数值上等于开路时电源正负极间的电压
D．电源电动势与外电路的组成无关
3、鸟儿落在110 kV的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍然安然无恙。这是因为
A．鸟有耐高压的天性 B．鸟脚是干燥的，所以鸟体不导电
C．鸟两脚间的电压几乎为零 D．鸟体电阻极大，所以无电流通过
4、在图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是
A．0~10V B．0~20V C．10~20V D．20V~30V
5、演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属 杆P，通过电压表显示的数据，来反映物体位移的大小x。假设电压表是理想的，则下列说法正确的是
A．物体M运动时，电源内的电流会发生变化
B．物体M运动时，电压表的示数会发生变化
C．物体M不动时，电路中没有电流
D．物体M不动时，电压表没有电流
6、如图电路所示，当ab两端接入100V电压时，cd 两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是
A．4∶2∶1 B．2∶1∶1 C．3∶2∶1 D．以上都不对
7、在图中所示的电路中，A、B、C分别表示理想电流表或电压表，它们的示数以安或伏为单位，当电键S闭合后，A、B、C三块表的示数分别为1、2、3时，灯L1、L2恰好正常发光。已知灯L1、L2的额定功率之比为3∶1，则可判定（ ）
A．A、B、C均为电流表 B．A、B、C均为电压表
C．B为电流表，A、C为电压表
D．B为电压表，A、C为电流表
8、一台直流电动机的电阻为R，额定电压为U，额定电流为I，当其正常工作时，下述错误的是
　　A．电动机所消耗的电功率为IU　　B．t秒内所产生的电热为IUt
　　C．t秒内所产生的电热为I2Rt D．t秒内所产生的机械能为I（U－IR）t
9、如图所示电路中，C2＝2Cl，R2＝2Rl，下列说法正确的是
A.开关处于断开状态，电容C2的电量大于Cl的电量，
B.开关处于断开状态，电容Cl的电量大于C2的电量；
C.开关处于接通状态，电容C2的电量大于Cl的电量，
D.开关处于接通状态，电容Cl的电量大于C2的电量；
10、用伏安法测未知电阻Rx时，若不知Rx的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K，然后将K分别与a，b接触一下，观察电压表和电流表示数变化情况，则
A．若电流表示数有显著变化，K应按a B．若电流表示数有显著变化，K应按b
C．若电压表示数有显著变化，K应按a D．若电压表示数有显著变化，K应按b
11．两个小灯泡的标识分别是L1“6V 6W”，L2“6V 9W”，把它们分别接在同一直流电源上（电源内阻不可忽略），L1消耗的功率恰好为6W，则L 2消耗的功率为
A．一定小于9W B．一定等于9W C．一定大于9W D．条件不足，不能确定
12、图中电阻R1、R2、R3的阻值相等，电池的内阻不计。开关K接通后，流过R2的电流是K接通前的
A．1/2 B．2/3 C．1/3 D．1/4
13、如图所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U， 下列判断正确的是
A．a处接线断开 B．触头P开路
C．a、b间电阻丝开路 D．b处接线开路
14、某仪器内部电路如图所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片的间隙很小（b固定在金属块上）。当金属块处于平衡时两根弹簧均处于原长状态。若将该仪器固定在一辆汽车上，则下列说法正确的是
A．当汽车加速前进时，甲灯亮 B．当汽车加速前进时，乙灯亮
C．当汽车刹车时，乙灯亮 D．当汽车刹车时，甲、乙灯均不亮
15、随着中国电信业的发展，国产手机在手机市场上已经占有了相当大的市场份额。如图所示是中国科健股份有限公司生产的一块手机电池外壳上的文字说明，由此可知此电池的电动势、待机状态下平均工作电流分别是
A．4.2V 14.58mA B．4.2V 700mA C．3.7V 14.58mA D．3.7V 700m
16、有一只家用电熨斗，其电路结构如图甲所示，改变内部接线方式可以使电熨斗处于断开状态和获得低、中、高三个不同的温度档，图乙是它的四种不同的连线方式，其中能获得低档温度的是
1
2
3
4
220V
～
R1
R2
1
4
2
3
A
1
4
2
3
B
1
4
2
3
C
1
4
2
3
D
甲
乙

二、填空题（每空2分， 共10分.）
17、如图所示的图象所对应的两个导体：电阻之比R1∶R2为__;若两个导体中的电流相等（不为零）时,电压之比 U1∶U2为___; 若两个导体的电压相等（不为零）时,电流之比I1∶I2为_______。
18、一个未知电阻，无法估计其电阻值，某同学用伏安法测量此电阻，用图（a）（b）两种电路各测一次，用（a）图所测数据为3.0V，3.0mA，用（b）图测得的数据是2.9V， 4.0mA，由此可知，用____图测得Rx的误差较小，测量值 Rx=__。
三、计算题
19、 某一用直流电动机提升重物的装置,如上右图所示.重物的质量m=50千克,电源的电动势E=110伏特,不计电源内阻及各处的摩擦.当电动机以v=0.90米/秒的恒定速度向上提升重物时,电路中的电流强度I=5A，由此可见电动机线圈的电阻等于多少？

20、大气中存在可自由运动的带电粒子，其密度随距地面高度的增加而增大，可以把离地面50km以下的大气看作是具有一定程度漏电的均匀绝缘体（即电阻率较大的物质）；离地面50km以上的大气则看作是带电粒子密度非常大的良导体。地球本身带负电，其周围空间存在电场，离地面L=50km处与地面之间的电势差约为U=3.0×105V。由于电场的作用，地球处于放电状态，但大气中频繁发生的雷暴又对地球充电，从而保证了地球周围电场恒定不变。统计表明，雷暴每秒带给地球的平均电荷量为q=1800C。试估算大气电阻率ρ和地球漏电功率P。（已知地球半径r=6400km，结果保留一位有效数字）

21、如图所示的电路中，输入电压UAB=200V，可变电阻的总阻值R0=150Ω,允许通过的最大电流为4A,求（1）当输出端a、b开路时，Uab的值。(2) 当输出端接入R=40Ω的负载时， Uab可能的变化范围。

22、用最大电阻为R=28Ω滑动变阻器控制一只“6V 3W”灯泡的发光程度,分别把它们连成限流和分压电路接在9V的恒定电压上,画出电路图并通过计算回答以下问题:（1）两种电路中灯泡的电流、电压调节范围；（2）两种电路消耗的最大功率。
