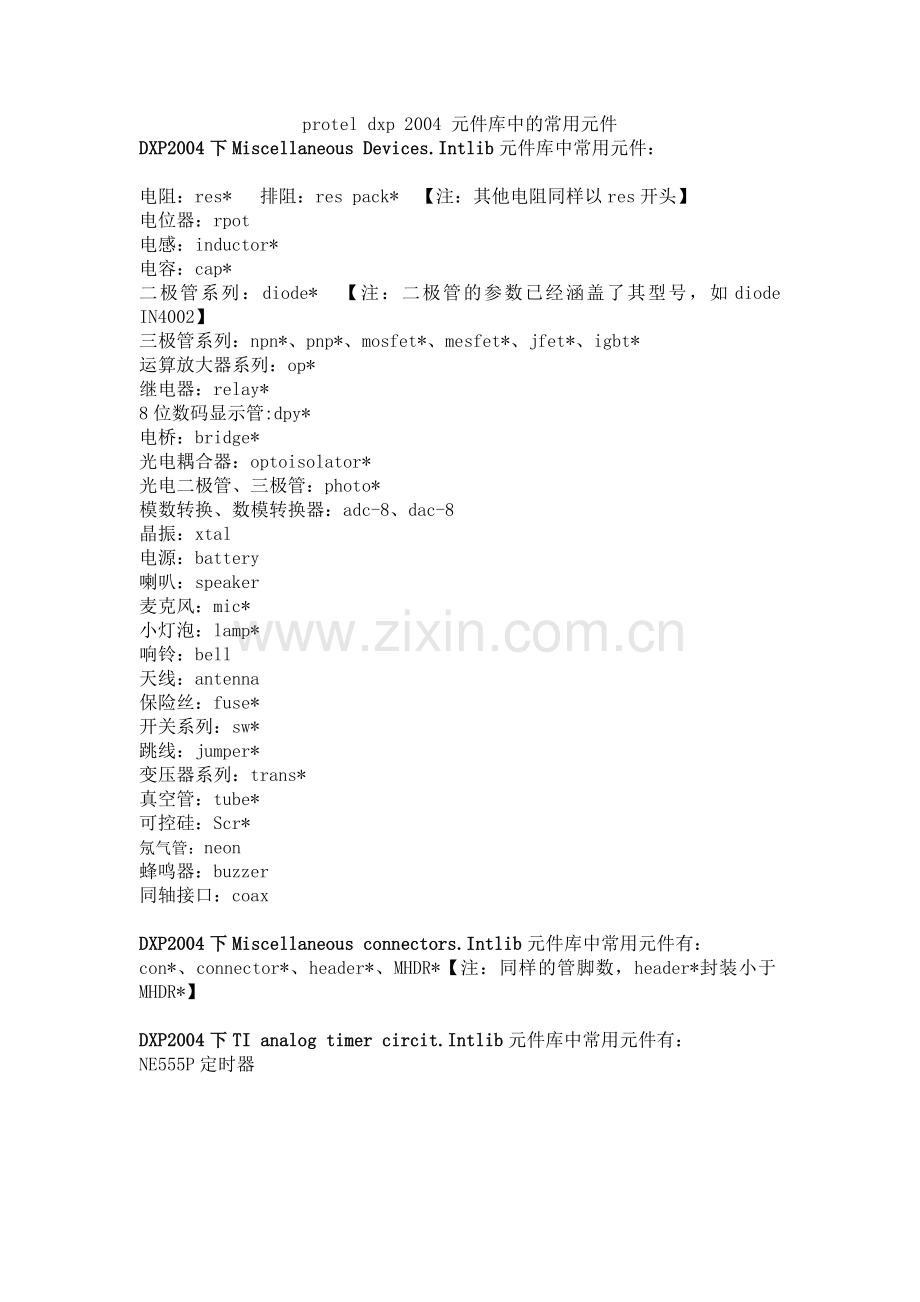

protel dxp 2004 元件库中的常用元件
DXP2004下Miscellaneous Devices.Intlib元件库中常用元件：

电阻：res* 排阻：res pack* 【注：其他电阻同样以res开头】
电位器：rpot
电感：inductor*
电容：cap*
二极管系列：diode* 【注：二极管的参数已经涵盖了其型号，如diode IN4002】
三极管系列：npn*、pnp*、mosfet*、mesfet*、jfet*、igbt*
运算放大器系列：op*
继电器：relay*
8位数码显示管:dpy*
电桥：bridge*
光电耦合器：optoisolator*
光电二极管、三极管：photo*
模数转换、数模转换器：adc-8、dac-8
晶振：xtal
电源：battery
喇叭：speaker
麦克风：mic*
小灯泡：lamp*
响铃：bell
天线：antenna
保险丝：fuse*
开关系列：sw*
跳线：jumper*
变压器系列：trans*
真空管：tube*
可控硅：Scr*
氖气管：neon
蜂鸣器：buzzer
同轴接口：coax

DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：
con*、connector*、header*、MHDR*【注：同样的管脚数，header*封装小于MHDR*】

DXP2004下TI analog timer circit.Intlib元件库中常用元件有：
NE555P定时器

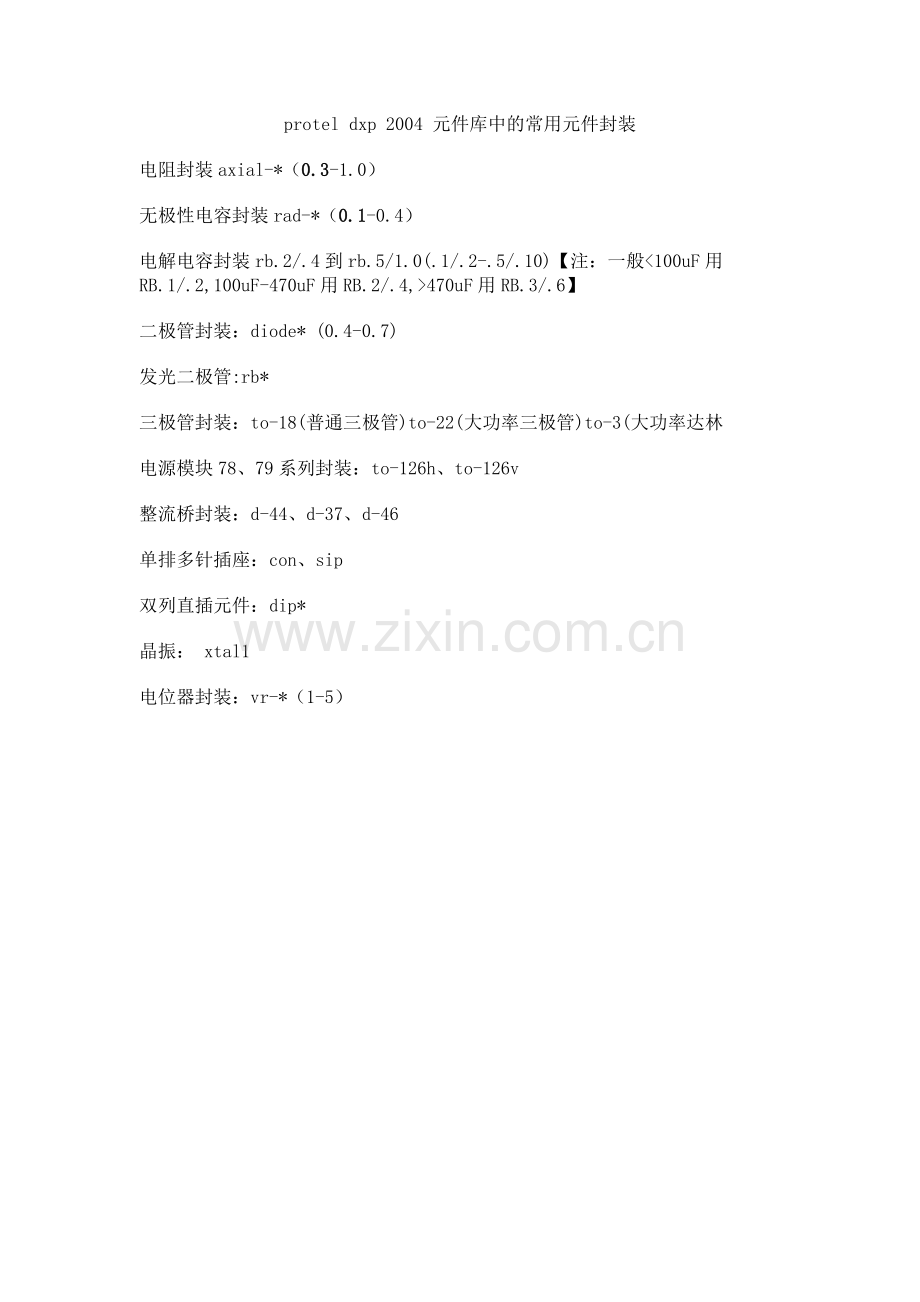

protel dxp 2004 元件库中的常用元件封装
电阻封装axial-*（0.3-1.0）
无极性电容封装rad-*（0.1-0.4）
电解电容封装rb.2/.4到rb.5/1.0(.1/.2-.5/.10)【注：一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6】
二极管封装：diode* (0.4-0.7)
发光二极管:rb*
三极管封装：to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林
电源模块78、79系列封装：to-126h、to-126v
整流桥封装：d-44、d-37、d-46
单排多针插座：con、sip
双列直插元件：dip*
晶振： xtal1
电位器封装：vr-*（1-5）
关于贴片电阻
0603表示的是封装尺寸 与具体阻值没有关系
但封装尺寸与功率有关 通常来说
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5
Protel DXP元件库分类 中英文对照
Fairchild Semiconductor （仙童半导体）
FSC Discrete BJT.IntLib                     三极管
FSC Discrete Diode.IntLib                  二极管
FSC Discrete Rectifier.IntLib        IN系列二极管？？
FSC Logic Flip-Flop.IntLib                 40系列
FSC Logic Latch.IntLib                   74LS系列
C-MAC MicroTechnology（Rakon公司【专业生产晶振】）
C-MAC MicroTechnology                    晶振
Dallas Semiconductor
DallasMicrocontroller 8-Bit.IntLib       存储器
International Rectifier
IR Discrete SCR.IntLib                       可控硅
IR Discrete Diode.IntLib                     二极管
KEMET Electronics
KEMET. Chip. Capacitor..IntLib     粘贴式电容
Motorola
Motorola Discrete BJT.IntLib             三极管
Motorola.Discrete.Diode.IntLib        1N系列稳压管
Motorola Discrete JFET.IntLib              场效应管
Motorola
Motorola.Discrete.MOSFET.IntLib        MOS管
Motorola Discrete SCR.IntLib               可控硅
Motorola Discrete TRIAC.IntLib         双向可控硅
Motorola.PowerManagementVoltage       电源LM系列
National Semiconductor
NSC Audio Power Amplifier.IntLib          LM38、48系列
NSC Analog Timer Circuit.IntLib                   LM555
NSC Analog Timer Circuit.IntLib                   三极管
NSC Discrete Diode.IntLib                      IN系列二极管
NSC Discrete Diode.IntLib                      IN系列稳压管
NSC Logic Counter.IntLib                           CD40系列
NSC Logic Counter.IntLib                            74系列
NSCPowerMgtVoltageRegulator.IntLib      电源块子78系列
ON Semiconductor
ON Semi Logic Counter.IntLib                    74系列
ON Semi Logic Counter.IntLib                      晶振
Simulation
Simulation Sources.IntLib                          信号源
Simulation Voltage Source.INTLIB            信号源
ST Microelectronics
ST Analog Timer Circuit.IntLib                LM555
ST Discrete BJT.IntLib                        2N系列三极管
ST Operational Amplifier.IntLib             TL084系列
ST Logic Counter.IntLib                          40、74系列
ST Logic Flip-Flop.IntLib                       74系列4017
ST Logic Switch.IntLib                            4066系列
ST Logic Latch.IntLib                               74系列
ST Logic Register.IntLib                         40系列
ST Logic Special Function.IntLib            40系列
STPowerMgt Voltage Reference.IntLib     TL、LM38系列
STPower Mgt Voltage Regulator.IntLib       电源块子78、LM317系列
Teccor Electronics
Teccor Discrete TRIAC.IntLib                 双向可控硅
Teccor Discrete SCR.IntLib                        可控硅
Texas Instruments
TI Analog Timer Circuit.IntLib                    555系列
TI Converter Digital to Analog.IntLib         D/A转换器
TI Converter Analog to Digital.IntLib          A/D转换器
TI Logic Decoder Demux.IntLib                SN74LS138
TI Logic Flip-Flop.IntLib                         逻辑电路74系列
TI Logic Gate 1.IntLib                             逻辑电路74系列
TI Logic Gate 2.IntLib                             逻辑电路74系列
TI Operational Amplifier.IntLib               TL系列功放块
