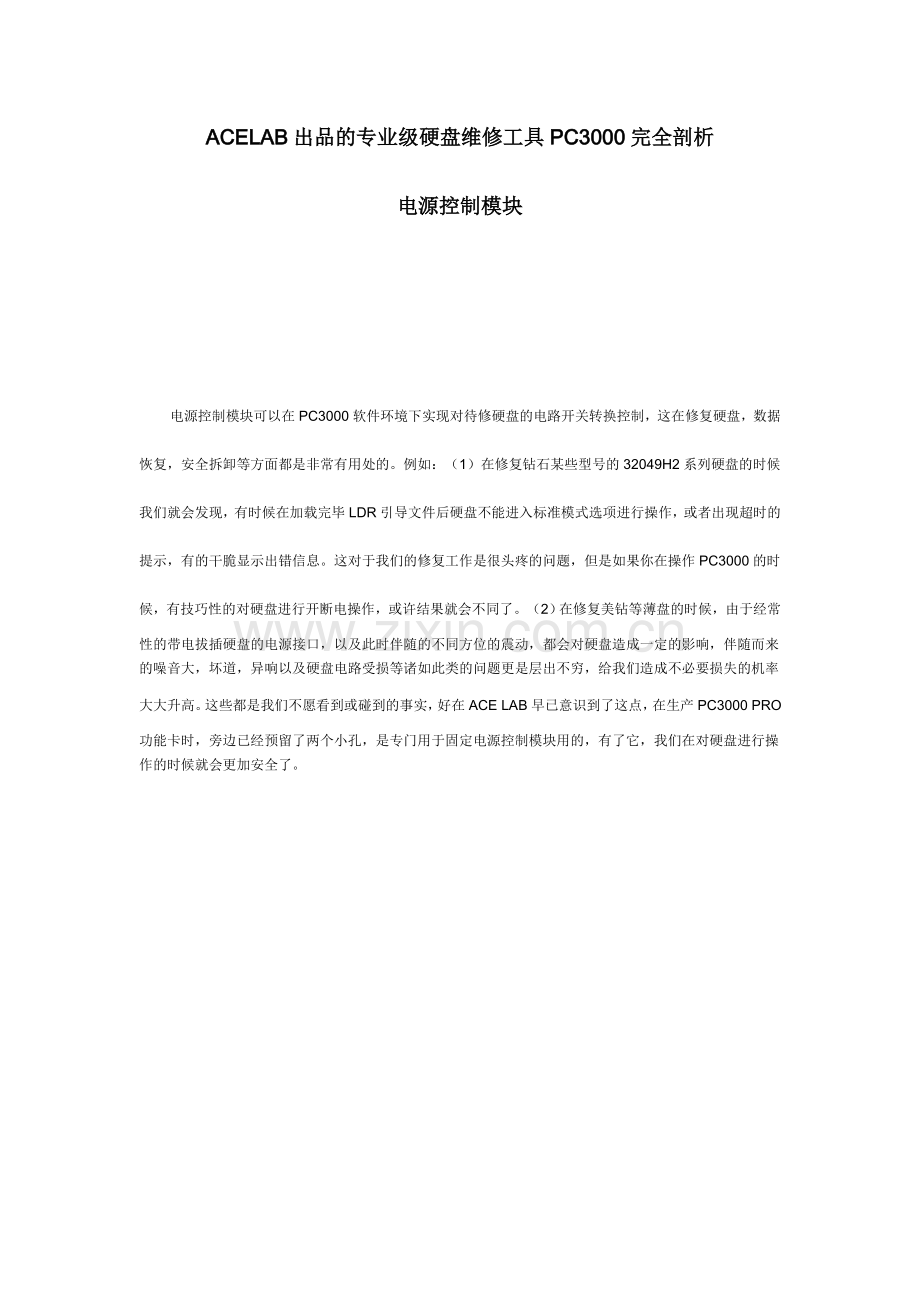

ACELAB出品的专业级硬盘维修工具PC3000完全剖析
电源控制模块

        电源控制模块可以在PC3000软件环境下实现对待修硬盘的电路开关转换控制，这在修复硬盘，数据恢复，安全拆卸等方面都是非常有用处的。例如：（1）在修复钻石某些型号的32049H2系列硬盘的时候我们就会发现，有时候在加载完毕LDR引导文件后硬盘不能进入标准模式选项进行操作，或者出现超时的提示，有的干脆显示出错信息。这对于我们的修复工作是很头疼的问题，但是如果你在操作PC3000的时候，有技巧性的对硬盘进行开断电操作，或许结果就会不同了。（2）在修复美钻等薄盘的时候，由于经常性的带电拔插硬盘的电源接口，以及此时伴随的不同方位的震动，都会对硬盘造成一定的影响，伴随而来的噪音大，坏道，异响以及硬盘电路受损等诸如此类的问题更是层出不穷，给我们造成不必要损失的机率大大升高。这些都是我们不愿看到或碰到的事实，好在ACE LAB早已意识到了这点，在生产PC3000 PRO功能卡时，旁边已经预留了两个小孔，是专门用于固定电源控制模块用的，有了它，我们在对硬盘进行操作的时候就会更加安全了。

        装备有电源控制模块的PC3000 PRO功能卡，看上去好像没有了原来的简洁，密密麻麻的元件显得非常复杂。

        安装了电源控制模块的功能卡的正面。两个高耐压得电解电容，两个稳压管，一个小单片机以及两个5V和12V的电源指示灯占据了模块表面80%的空间，两侧各有一个电源接口，左侧的是由电脑主机电源供电的输入口，右侧是电源输出口，直接与待修的硬盘进行连接。在维修系统启动后，待修的硬盘是不会通电的，在执行了PC3000的外壳程序SHELL以后，按下F11后，电源就会供电给待修的硬盘，F12则是切断电源的按键。

        电源控制模块的侧面图，模块表面清楚的标记了电源的输出口和输入口。+5V 和+12V字样也是非常明显的。

        电源控制模块PCB基板的背面，电路还算简洁，模块左上方印有底板的版本号。右侧的十针的插脚是和PC3000 PRO功能卡相连的。

        固定在卡上的电源模块

        这是电源模块和PC3000 PRO卡相连的示意图，模块底部那个十针的接口就插在卡上，实现了和卡的控制数据的通信。
