低压成套产品PPT课件.ppt

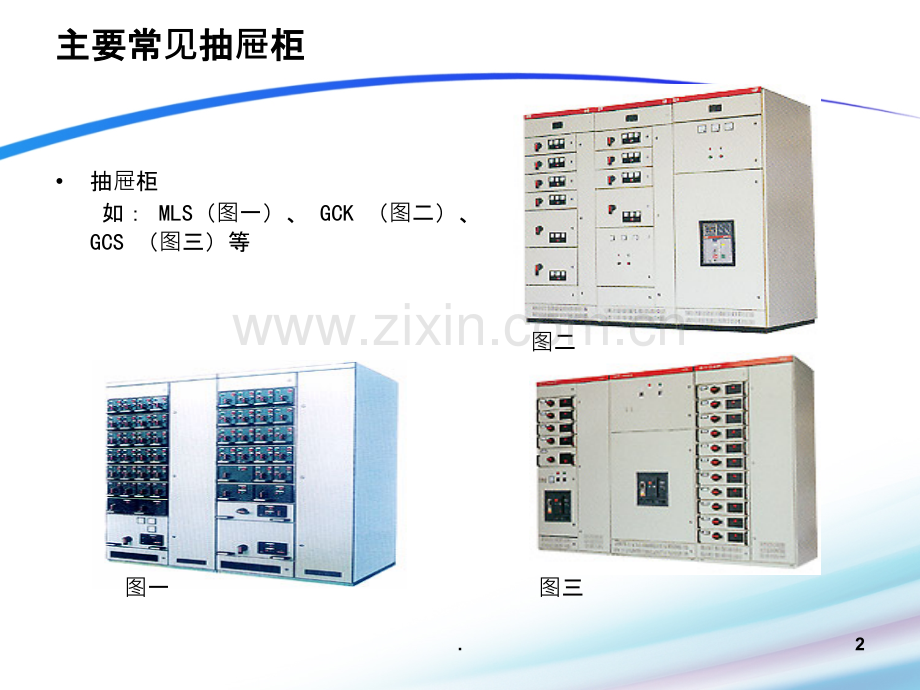

概述概述公司的低公司的低压产品品 MLS低压抽屉式开关柜 GCK低压抽出式开关柜 MDMAX低压固定插拔式开关柜 固定柜（GGD等产品）无功补偿柜(GGJ)其他相关产品有哪些？小三箱（动力箱、照明箱、计量箱）母线桥1.主要常主要常见抽抽屉柜柜抽屉柜 如：MLS（图一）、GCK（图二）、GCS（图三）等图二图三图一2.主要常主要常见固定（或固定插拔）柜固定（或固定插拔）柜固定(或固定插拔）柜 如：MDMAX（图四）、GGD（图五）等图四图五3.低低压成套成套产品品-MLS产品型号及其含义 M L S M-模块化(Modular)L-低 压(Low-Voltage)S-开关柜(Switchgear)产品名称 MLS低压抽屉式开关柜4.MLS柜的柜的应用用适用范适用范围交流5060Hz、额定工作电压660V及以下的供电系统可在发电厂、变电所、工矿企业、大楼宾馆、机场码头等地方作为配电、电动机及用电设备的控制、照明、电能转换、功率补偿等之用5.MLS柜的技柜的技术标准和使用条件准和使用条件技术标准产品符合GB 7251.1-2005低压成套开关设备和控制设备使用条件使用条件环境温度境温度:不高于不高于+40,不低于不低于-10;24h内平均温度不高于内平均温度不高于+35 相相对湿度湿度:在最高温度在最高温度为+40 时，不超，不超过50；在；在较低温度低温度时允允许有有较高的相高的相对湿度湿度海拔高度不超海拔高度不超过2000m 没有雨水侵没有雨水侵袭的的户内内 安装安装倾斜度不超斜度不超过56.MLS柜的各柜的各项参数参数7.MLS低压柜补充：充：IPIP代代码的含的含义（GB 4208-1993GB 4208-1993）8.MLS柜的特点柜的特点结构设计紧凑：柜体基本模数E=25mm,单柜抽屉式基本馈出单元(8E)为9个，每个基本模数单元还可再分成2个(8E/2)、4个(8E/4)馈出回路（单柜可达18、36个抽屉回路），并可任意组合配置柜体能背靠背排列：实现双面操作设计方案，节省设备占地面积全系列标准化：工程设计人员方案选型方便，工厂化生产总装有质量保证国产化程度完善：技术含量高，工艺日臻成熟，可取代进口同类产品，价格性能比尤显突出安全可靠：大量采用高强度阻燃型工程塑料组件，周密设计了防止故障电弧的放生和蔓延的装置，操作人员人身安全有保障9.MLS柜的抽柜的抽屉单元元种类规格五种规格如下：8E/4、8E/2、8E、16E和24E单元尺寸10.MLS低压柜3C3C认证证书及其他及其他MLS6301600A(3C)MLS10002500A(3C)MLS25004000A(3C)11.MLS低压柜3C3C认证证书及其他及其他MLS40006300A(3C)MLS产品鉴定证书GGJ无功补偿（3C)12.MLS低压柜我公司MLS柜产品为引进全套ABB公司MNS柜产品技术，并结合最新市场需求情况改进而成的。除可按MNS标准产品进行生产外，还具备如下两个显著特点：（1）水平母线可装设于柜顶-可减少柜前的电缆隔室，将馈线柜单柜宽度减至600mm，大量节省配电室空间，节约配电房的土建施工成本；（2）垂直母线改用GCK柜方式-可使垂直母线更易于维护检修,同时提高垂直母线的载流量（最大可达1800A）。13.GCK低压柜产品型号及其含义 G C K G是封闭式开关柜C是抽出式K是控制中心产品名称 GCK低压抽屉式开关柜14.GCK低压柜具体参数与MLS类似，主要差异为：1）抽屉联锁方式、单柜回路数量 2）水平母线仅能在柜顶放置 3）电流等级（公司3C证书为10002500A)15.GCK低压柜3C3C认证证书及其他及其他GCK10002500A(3C)GCK产品鉴定证书16.MDmax低压开关柜概述lMDmax开关柜是ABB公司新一代模数化低压配电柜。产品符合BS5486-1、AS3439-1、EN60439-1、IEC60439-1等国际标准和GB7251.1中国国家标准。lMDmax配电控制柜能广泛适应于三相四线制和三相五线制系统各种供电、配电和电动机控制的需要，MDmax能为配电控制系统生产厂家提供齐全的箱体结构方案。标准化、通用化及系统化程度极高的附件，可充分满足市场各类型的应用要求；包括满足配电或控制系统相关的技术标准、电气和机械特性要求和保护等级要求等。甚至可在现场进行安装。17.MDmax低压开关柜使用范围建筑类：工业类：.通讯.烟草业.大学/医院.电子工业.金融/电子.消费品.市政设施.制造业.商业建筑.金属.高端民用住宅.矿业商业广场大学电信高端住宅医院银行18.MDmax低压开关柜产品特点l采用ABB全系列低压电器元件，包括:Emax空气断路器、Tmax塑壳断路器、A系列接触器及TA系列热继电器和软起动器等，组成完善及可靠的低压配电系统。l骨架基本结构是采用覆铝锌板制作的T型型材，环境保护效果好；经过双折边工艺制作的T型材，增加了开关柜的强度和密封性。l柜架由三通件和双T型材组装而成，可有效地防止因大电流引起涡流而产生的柜体发热现象。l新颖的玻璃门设计理念，提高了开关柜的安全性和观赏性。l采用模数化框架设计方案，柜体的深度、宽度可按要求灵活配置。l排列紧凑，节省空间、成本。l单元组件的组合灵活、通用性强，可满足系统设计方案的各种要求。l具有不同外壳的防护等级和内部隔离形式。l装配方便、快捷，毋需特殊复杂的工序。19.MDmax低压开关柜主要分类l配电控制柜（最大额定电流6300A）l18回路配电控制柜（回路数量多达至18个）l动力配电柜（最大额定电流630A）20.MDmax低压开关柜结构设计1柜架结构lMDmax的柜架结构是采用模数框架结构件，使柜体的深度及宽度均可按模数更改组合成多种不同的外形尺寸l框架系统以25毫米为一个标准模数（1M），柜体的宽、高、深可任意变化，最小功能单元1U=8M（825=200mm）l框架连接采用三通，有助于确保框架安装的垂直度、对称度和柜体的装配精度l带高强度玻璃的金属门，设有防水密封胶条及接地螺钉。柜后可采用门或门板，均带有防水密封胶条及散热孔三通双T型材底框21.MDmax低压开关柜结构设计2进线、联络及馈电柜采用固定分隔式l功能单元固定l分隔形式2a4b及以上l采用插入式或抽出式断路器补充知充知识：内部隔离的典型形式内部隔离的典型形式主 判 据补 充 判 据形 式不隔离形式1母线与功能单元隔离外接导体端子不与母线隔离形式2a外接导体端子与母线隔离形式2b母线与功能单元隔离，所有的功能单元相互隔离，外接导体的端子与功能单元隔离，但端子之间相互不隔离外接导体端子不与母线隔离形式3a外接导体端子与母线隔离形式3b母线与功能单元隔离，并且所有的功能单元相互隔离，也包括作为功能单元组成部分的外接导体的端子外接导体端子与关联的功能单元在同一隔室中形式4a外接导体端子与关联的功能单元不在同一隔室中，它位于单独的、隔开的、封闭的防护空间中或隔室中形式4b22.MDmax低压开关柜结构设计3柜架内部分为三个互相隔离的小室l单元组件的装置小室l主母线及配电母线的母线小室l进出线电缆小室（可上、下进出线）23.MDmax低压开关柜结构设计4主母线及配电母线l主母线装配于母线小室，水平安装于柜体顶部l主母线的容量由800-6300Al配电母线以垂直方式安装，容量由800-2000A24.MDmax低压开关柜电气参数额定电压额定绝缘电压Ui1000V额定工作电压Ue 690V额定冲击耐受电压Uimp8kV母线电流主母线最大额定电流Ie6300A主母线额定短时耐受电流Icw至105KA主母线额定峰值耐受电流Ipk至254KA垂直母线额定电流Ie至2000A垂直母线额定短时耐受电流Icw至75KA垂直母线额定峰值耐受电流Ipk至166KA其他参数过电压类别/污染等级IV类/3级额定工作频率50Hz/60Hz机械特性尺寸有效高度/标准总高度2000/2200mm宽度700/900/1100mm深度800/1000/1200mm防护等级(符合IEC60529标准）IP30/IP40/IP55标准颜色浅驼灰色RAL7035主要技术参数25.MDmax低压开关柜补充1：固定插拔柜与抽屉柜抽屉，指将馈电回路集中于一个可以抽离柜体的抽屉。它可以内置断路器、互感器、指示仪表、信号灯，甚至接触器、热继电器，以及其它辅助控制元件及其回路。通过一次二次插件与柜体连接。固定插拔（也叫固定分隔），是指断路器配置一个插拔式底座，底座固定安装于柜体上，断路器本体可插拔于底座。互感器等不能与断路器一起插拔。较之抽屉，固定插拔的电接触更为可靠，常用于大电流塑壳断路器馈电回路，但也有专门的固定插拔式开关柜（MDMAX就是）。固定插拔柜抽屉柜26.MDmax低压开关柜补充2：固定柜、固定插拔柜与抽屉柜的一次方案固定插拔柜抽屉柜固定柜27.MDmax低压开关柜28.MDmax低压开关柜29.MDmax低压开关柜30.MDmax低压开关柜31.MDmax低压开关柜32.低压成套产品-无功补偿柜什么是无功补偿？无功无功补偿补偿：指根据电网中的无功类型，人为地补偿容性无功或感性无功来抵消线路中的无功功率，降低输电线路及变压器因输送大量无功功率而造成大量的电能损耗、提高了供电质量。无功功率有那些危害：无功功率有那些危害：无功功率不做功，但占用电网容量和导线截面积，造成线路压降增大，使供配电设备过载，谐波无功使电网受到污染，甚至会引起电网振荡颠覆。无功补偿容量的选择：一般按变压器容量的30%，例系统变压器容量为1000KVA，补偿柜容量为300kVar。33.低压成套产品-无功补偿柜通用无功补偿柜基本配置为隔离开关、无功补偿控制器、熔断器（微型断路器）、接触器（复合开关或晶闸管开关）、电容器34.低压成套产品-母线桥母线桥与母线槽 密集母线槽空气型母线桥35.低压成套产品-母线桥母线桥尺寸的确认 柜与变压器之间的直线段长度+柜体宽度+变压器柜宽度+柜顶至桥顶的长度+变压器顶至桥顶的长度=报价母线桥长度注：以上柜体铜排均需伸出柜外，否则需另算。3000mm1800mm800mm1300mm（变压器柜高）1500mm(柜高)2200mm600mm（桥底距地面高度）2500mm36.低压成套产品-小三箱小三箱（动力箱、照明箱、计量箱）说明：控制箱、插座箱属于动力箱类别；用户箱属于照明箱类别；电表箱属于计量箱类别。这类非标的所有小箱体均称之为小三箱。六位电表箱照明配电箱挂墙式控制箱37.低压成套柜方案图GCK,MLS普通配电方案Z:工程部对外资料低压培训图片厦门翔安污水1.pdfZ:工程部对外资料低压培训图片厦门翔安污水2.pdfZ:工程部对外资料低压培训图片厦门翔安污水3.pdfGCK,MLS工控方案Z:工程部对外资料低压培训图片鄂尔多斯低压柜.pdfMDMAX普通配电方案Z:工程部对外资料低压培训图片口腔医院1.pdfZ:工程部对外资料低压培训图片口腔医院2.pdf38.低压成套开关柜的面板布置图MLS/GCK进线柜柜MLS抽抽屉柜柜39.低压成套开关柜的面板布置图GCK抽抽屉柜柜变频柜柜40.低压成套开关柜的面板布置图一体式一体式电容柜容柜分体式分体式电容柜容柜41.低压成套开关柜的内部布置图框架断路器柜框架断路器柜MLS抽抽屉42.低压成套开关柜的内部布置图GCK柜抽柜抽屉43.低压成套开关柜的内部布置图变频柜柜电容柜容柜44.低压成套开关柜的内部布置图分体式分体式电容柜容柜一体式一体式电容柜容柜45.低低压成套开关柜方案成套开关柜方案优化化成套成套产品的成本品的成本组成主要成主要为三部分三部分1、柜体（相对成本比例较固定，在低压中的比例较高）（影响因素：材料、柜型和外形尺寸等）2、元器件（最主要因素）（影响因素：主回路元件、二次元件等）3、铜排（受电解铜价格影响大）（影响因素：系统容量、柜体结构等）*三者之间既独立影响又相互联系46.低低压成套开关柜方案成套开关柜方案优化化柜体柜体 柜体柜体采用C（KB型材）型骨架，除门板、封板等采用冷轧钢板制作再通过粉末静电喷涂外，其余金属部件一般采用镀锌板，有的项目要求覆铝锌板，采用覆铝锌板一般每柜需增加200300元成本，柜体的尺寸与地基有关系一般不能更改，需要优化可以从板材和柜型方面优化：板材-覆铝锌板比普通镀锌板耐腐蚀性和耐热性好，除一些环境比较潮湿的地方一般我们不需考虑到高腐蚀性，如项目有要求用覆铝锌板可以建议采用镀锌板制作；柜型MLS和GCK都属于抽屉柜，由于抽屉结构不同MLS柜的价格比GCK价格高，如果项目要求用MLS柜可以建议改为GCK；47.低低压成套开关柜方案成套开关柜方案优化化元器件元器件 元器件元器件元器件是影响报价最大的因素之一，元器件分为主元器件（一次元器件）和二次元器件。主元器件主要包括：断路器、隔离开关、隔离开关熔断器组、熔断器、接触器、热继电器、（电机起动器）、PT、CT、浪涌保护器、避雷器、电容器、电容补偿器、软起动器、变频器、变压器等断路器作为柜子的核心元件，其价格在主元件中是最高的，断路器分为框架断路器及塑壳断路器，影响断路器价格的因素主要是品牌，电流等级，分断能力，脱扣器，极数以及辅件等 1、常用断路器的型号 1.1 常用框架断路器型号 E2N20/3P PR121/P-LSI R2000 电动分励储能220V WHR ABBMT10N2 3P R1000A Micrologic 5.0 电动分励储能220VWHR 施耐德 MVS10N 3P R1000A Trip System 5.0 电动分励储能220V WHR施耐德 HSW1-2000/3P R2000A L型 电动分励储能220V 抽出式 杭州之江 CW1-2000/3P R2000A L型 电动分励储能220V 抽出式 常熟开关 48.低低压成套开关柜方案成套开关柜方案优化化断路器断路器49.低低压成套开关柜方案成套开关柜方案优化化断路器断路器 1.2 常用塑壳断路器型号 T2N160 3P R160 TMD ABB NSX250N 3P TM200 施耐德 CVS250N 3P TM200 施耐德 HSM1-160S/3300 R125 杭州之江 CM1-160S/3320 R125 常熟开关 塑壳断路器型号及含义3.jpg 塑壳断路器脱扣器方式及辅件代号4.jpg50.低低压成套开关柜方案成套开关柜方案优化化断路器断路器2、断路器的优化2.1品牌（厂家）不同厂家之间或者同一厂家的不同系列之间例如进口开关可以建议更换为满足要求的国产开关（ECW1/TCM1)，如果品牌已指定，可以建议把同一品牌的高端产品更换低端产品（MTMVS/NSXCVS,3WL3WT/3VL3VT)；2.2 壳架电流例：图纸中变压器容量为1000kVA，（以E开关为例）图中选型为E3S2500/3PPR122/P-LSIGR2000A，建议选用E2S2000/4PPR122/P-LSIGR2000A开关来满足要求2.3开断电流（分断能力）例：招标文件要求的分断能力为65kA以上，（以上个例子为例）而E系列开关E2S为85kA，E2N为65kA，故上例中的开关型号可改为E2N2000/4PPR122/P-LSIGR2000A51.低低压成套开关柜方案成套开关柜方案优化化断路器断路器2.4 极数直接影响各项元器件的价格 四极开关的作用只是保证电气维修安全和电气装置功能的正常发挥，应视具体情况正确采用。四极开关的选用跟接地方式有关，TN-C系统内PEN线内包含PE线，而PE线是严禁切断的，所以不允许装用四极开关，TN-C-S和TN-S系统内不需为电气维修安全装用四极开关，TT系统内应为电气维修安全装用四极开关，所以对四极开关作用的不恰当的理解可能导致四极开关的滥用，既浪费了设备投资，又增加了“断零”的潜在危险。有的项目设计院图纸上框架断路器选用的是四极，我们需要了解系统的接地方式，如果不需用到四极断路器就可以建议更改为三极断路器。52.低低压成套开关柜方案成套开关柜方案优化化断路器断路器2.5辅助配件某些元器件的辅件可能价格很高例：E系列开关PR122/P-LSIG脱扣器为电子式微处理脱扣器，带液晶显示屏，调校精度高；PR121/P-LSIG脱扣器为拨码开关式脱扣器，调校精度不如前者，但总体保护上可实现的功能是一致的，故经沟通澄清后开关脱扣器由PR122/P-LSIG改为PR121/P-LSIG，另外也可通过改变保护的种类来实现成本的控制，例如E2N2000/3P PR121/P-LSIG R2000A（四段保护）可进一步调整为E2N2000/3P PR121/P-LSI R2000A（三段保护）塑壳断路器标准是不带任何复检的，塑壳断路器的辅件包括辅助触头，报警触头，分励脱扣器及欠电压脱扣器，不同的辅件组合用不同的辅件代号表示，设计院有时会设计塑壳断路器带辅件，但是实际上不一定用得到，例如辅助及报警触头，没有后台监控一般都不需要，如果不需要远方分闸分励脱扣器也不需要，了解了现场的情况就可以建议取消某个实际不需要而图纸上设计的辅件。53.低低压成套开关柜方案成套开关柜方案优化化二次元件二次元件二次元器件主要包括：多功能仪表装置、各类继电器、按钮、指示灯、转换开关、温控器、风扇、各类计量表计、各类变送器、PLC控制器、端子、电缆等二次元器件也是影响报价的因素之一，按钮指示灯等二次元件使用公司常规规格，多功能仪表变送器等元件一般为客户指定，我们可以建议客户更换品牌来降低成本54.低低压成套开关柜方案成套开关柜方案优化化铜排排铜排在成本中所占比例随着铜价的提升而上升。1、常用规格铜排载流量 规格 电流 变压器容量 6X601000A630KVA 10X601250A800KVA 10X801600A1000KVA 10X1002000A1250KVA 2（10X80）2500A1600KVA 2（10X100）3200A2000KVA 3（10X100）4000A2500KVA55.低低压成套开关柜方案成套开关柜方案优化化铜排排2、铜排的优化 从上面的数据可以看出，系统容量决定了铜排的截面，一般可通过变压器容量判断 如：变压器容量为1000kVA，经测算其低压侧（0.4kV侧）额定电流为1408A，故可选用1600A的断路器作为进线开关使用，同时水平母排可选用对应电流的规格，经查手册可选用10X80（电流值为1740A）规格铜排，但是设计院往往会把主母排放大12级，1000KVA的变压器通常会选用10X100规格的铜排甚至10X120规格的铜排，如果铜排可以优化到对应电流的规格，这样就节约了铜排用量节省了成本。56.
