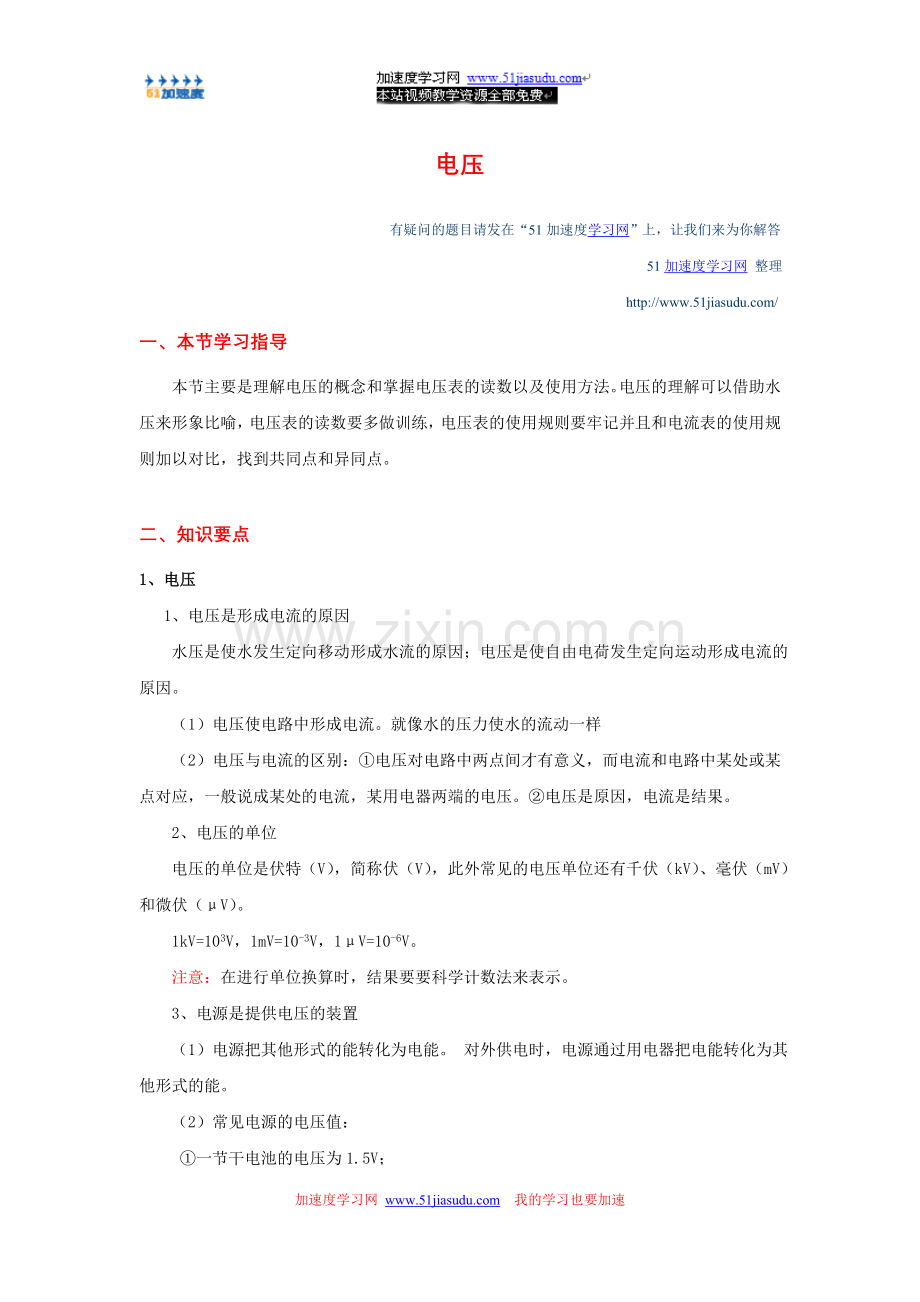

电压
有疑问的题目请发在“51加速度学习网”上，让我们来为你解答
51加速度学习网 整理

一、本节学习指导
本节主要是理解电压的概念和掌握电压表的读数以及使用方法。电压的理解可以借助水压来形象比喻，电压表的读数要多做训练，电压表的使用规则要牢记并且和电流表的使用规则加以对比，找到共同点和异同点。

二、知识要点
1、电压
1、电压是形成电流的原因
水压是使水发生定向移动形成水流的原因；电压是使自由电荷发生定向运动形成电流的原因。
（1）电压使电路中形成电流。就像水的压力使水的流动一样
（2）电压与电流的区别：①电压对电路中两点间才有意义，而电流和电路中某处或某点对应，一般说成某处的电流，某用电器两端的电压。②电压是原因，电流是结果。
2、电压的单位
电压的单位是伏特（V），简称伏（V），此外常见的电压单位还有千伏（kV）、毫伏（mV）和微伏（μV）。
1kV=103V，1mV=10-3V，1μV=10-6V。
注意：在进行单位换算时，结果要要科学计数法来表示。
3、电源是提供电压的装置
（1）电源把其他形式的能转化为电能。 对外供电时，电源通过用电器把电能转化为其他形式的能。

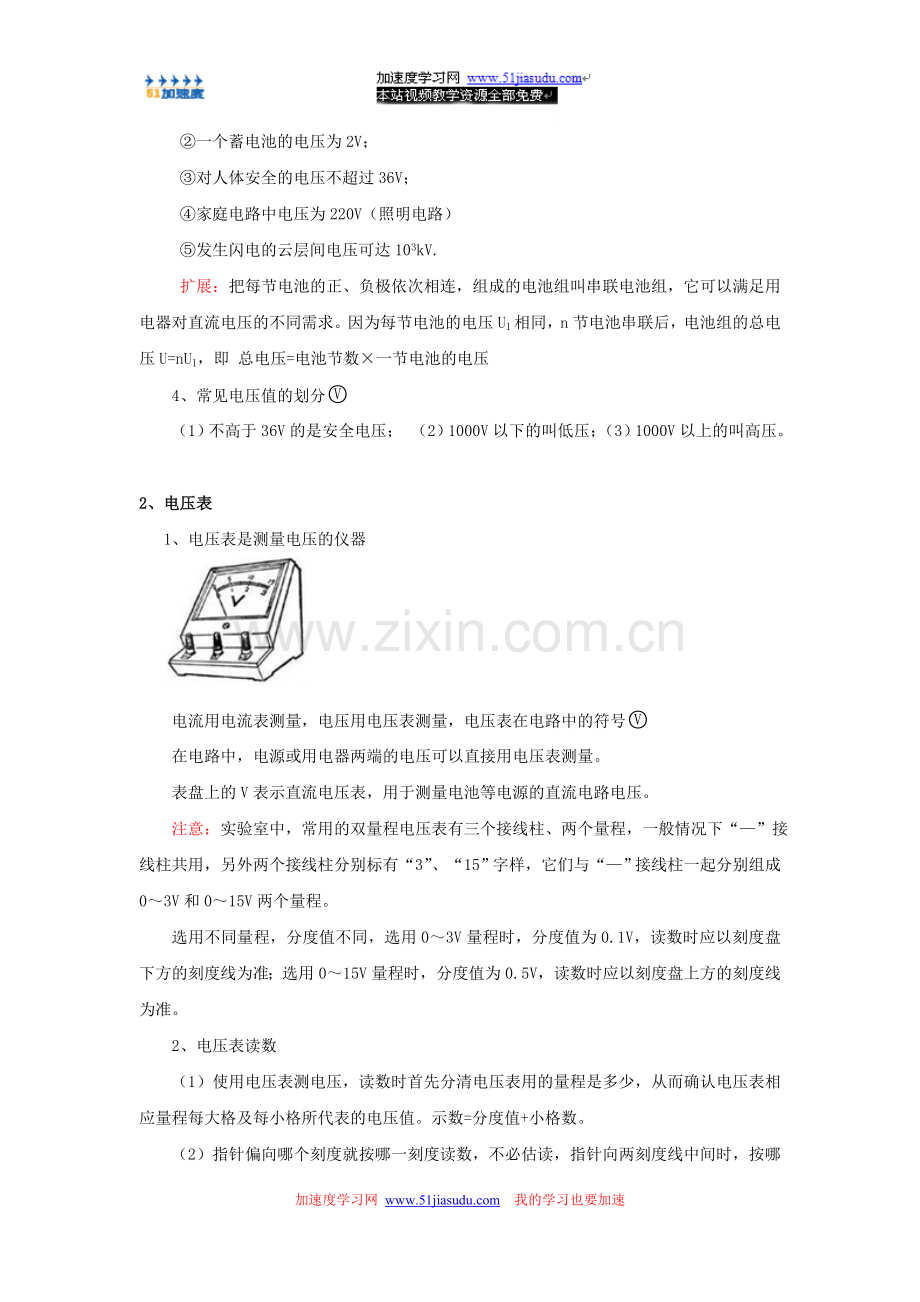

（2）常见电源的电压值：
①一节干电池的电压为1.5V；
②一个蓄电池的电压为2V；
③对人体安全的电压不超过36V；
④家庭电路中电压为220V（照明电路）
⑤发生闪电的云层间电压可达103kV.
扩展：把每节电池的正、负极依次相连，组成的电池组叫串联电池组，它可以满足用电器对直流电压的不同需求。因为每节电池的电压U1相同，n节电池串联后，电池组的总电压U=nU1，即 总电压=电池节数×一节电池的电压
4、常见电压值的划分
（1）不高于36V的是安全电压； （2）1000V以下的叫低压；（3）1000V以上的叫高压。

2、电压表
1、电压表是测量电压的仪器

电流用电流表测量，电压用电压表测量，电压表在电路中的符号
在电路中，电源或用电器两端的电压可以直接用电压表测量。
表盘上的V表示直流电压表，用于测量电池等电源的直流电路电压。
注意：实验室中，常用的双量程电压表有三个接线柱、两个量程，一般情况下“—”接线柱共用，另外两个接线柱分别标有“3”、“15”字样，它们与“—”接线柱一起分别组成0～3V和0～15V两个量程。
选用不同量程，分度值不同，选用0～3V量程时，分度值为0.1V，读数时应以刻度盘下方的刻度线为准；选用0～15V量程时，分度值为0.5V，读数时应以刻度盘上方的刻度线为准。
2、电压表读数
（1）使用电压表测电压，读数时首先分清电压表用的量程是多少，从而确认电压表相应量程每大格及每小格所代表的电压值。示数=分度值+小格数。
（2）指针偏向哪个刻度就按哪一刻度读数，不必估读，指针向两刻度线中间时，按哪一刻度读数都行，此时读数有两个正确值。

例：读出下面电压表的数据

分析：（1）先看表的接线柱接，发现接的是“3”最大量程；再看表框里面的内容，最大量程“3”对应的是表框里的 “下排”数字，共30个小格，所以没格代表0.1刻度；接下来看指针正指的刻度，是2过来第五格；最后得出结论，25格×0.1=2.5V。
（2）和上题一样，发现不同的是这个接线柱接的是“5”最大量程；再看表框里面的内容，最大量程“5”对应的是表框里的 “上排”数字，共30个小格，所以没格代表0.5刻度；最后看指针正指向第四个刻度，所以读数是：4×0.5=2 V。

3、电压表使用规则
（1）使用前应先检查指针是否指零，如有偏差，则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
（2）电压表必须和被测用电器并联。
（3）连线柱的接法要正确：电流“+”入“—”出。
（4）被测电压不要超过电压表的量程。
（5）在不能预知被测电压的范围时，先试用大量程，并采用试触的方法，如电压表示数在小量程范围内，则改用小量程，提高测量精度。

3、探究串、并联电路电压的规律
（1）、串联电路电压规律
串联电路中，总电压等于各部分电路两端电压之和，即U=U1+U2+ …… +Un
（2）、并联电路电压规律
并联电路中各支路两端的电压都相等：U1=U2=……=Un=U

三、经验之谈：
电压是产生电流的原因，没有电压就肯定没有电流，就像没有水压就肯定没有水流一样。比如装满水的玩具水枪，如果不用力压推柄（活塞）的话，水是不可能打出去的，电压的道理和这个一样。
电压表的使用和电流表非常相似，不同之处在于出现在电路中的方式，电压表是以和元件并联的方式出现，而电流表则是串联。
还有一个比较重要的不同之处：电压表可以直接连接电源两端，而电流表则不可以。可以这样理解：电压表里面电阻比较大，相当于一个用电器，而电流表里电阻几乎可以忽略相当于一条电线。我们都知道：“绝对不允许不经过任何用电器直接将电源的两端连接起来“。
串并联电路中电压的规律正好和串并连接电路中电流的规律相反，对比起来记忆效果会很好
