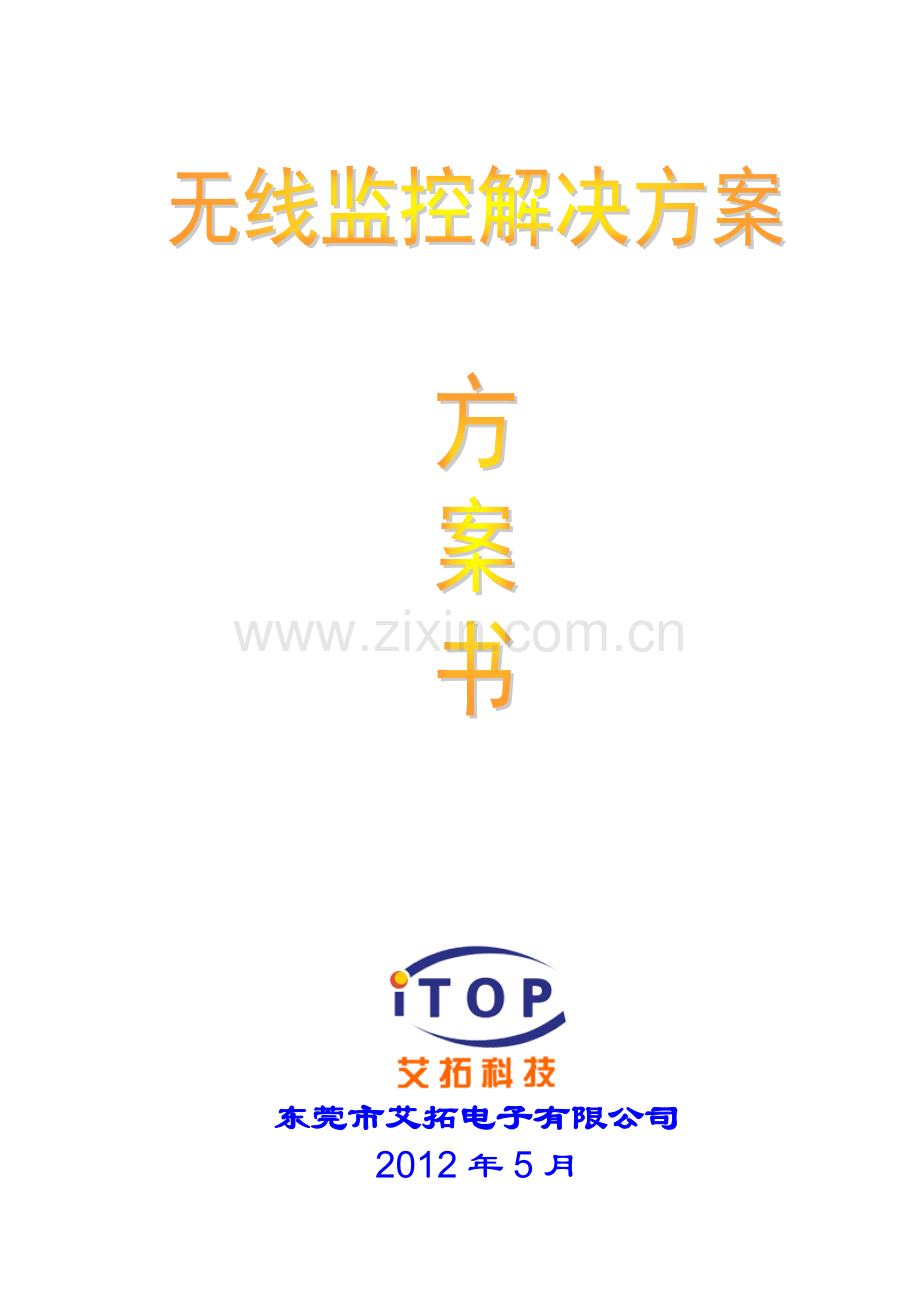

无线监控解决方案_IVZ.doc

无线监控解决方案

东莞市艾拓电子有限公司
2012年5月

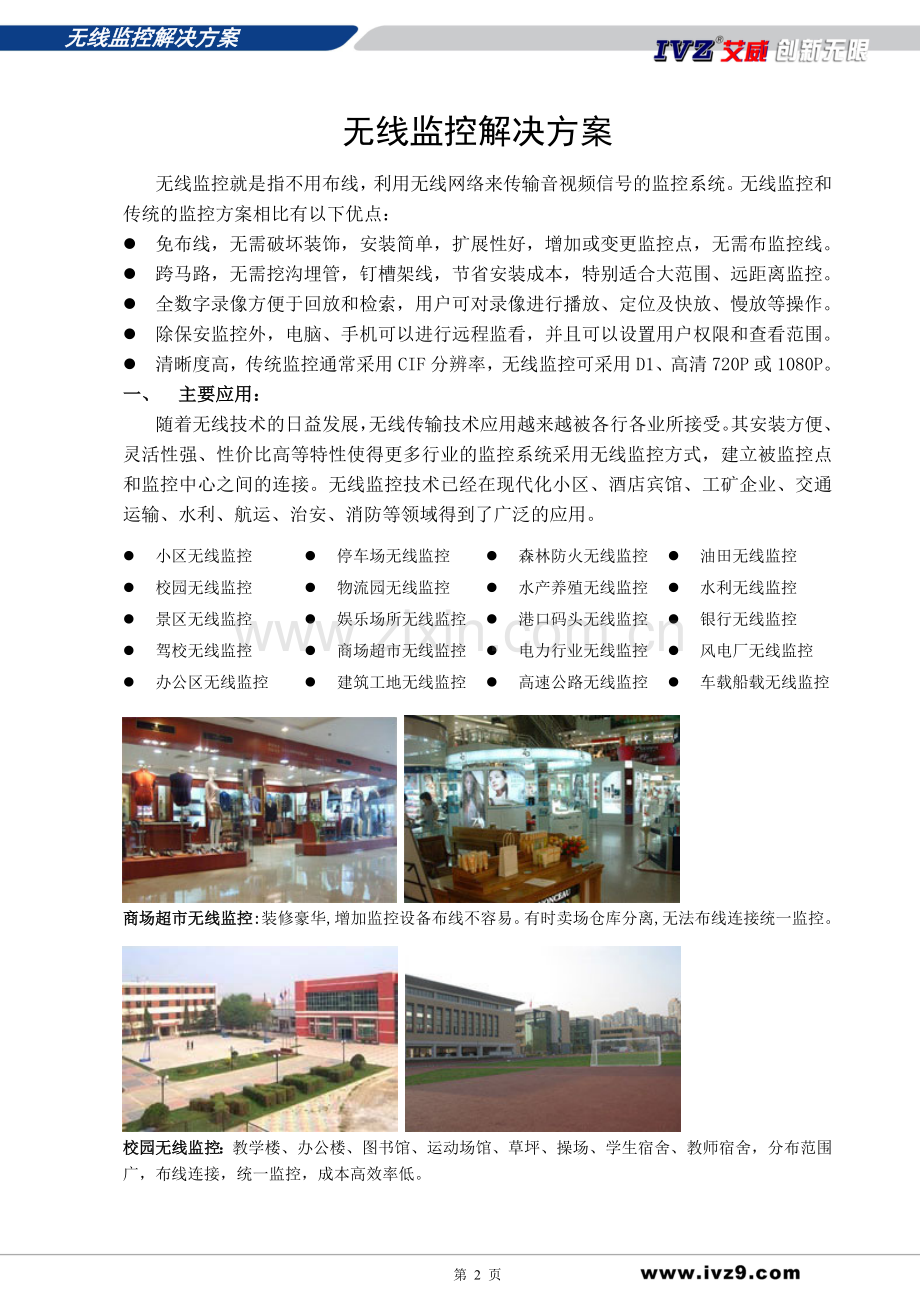

无线监控解决方案

无线监控就是指不用布线，利用无线网络来传输音视频信号的监控系统。无线监控和传统的监控方案相比有以下优点：
l 免布线，无需破坏装饰，安装简单，扩展性好，增加或变更监控点，无需布监控线。
l 跨马路，无需挖沟埋管，钉槽架线，节省安装成本，特别适合大范围、远距离监控。
l 全数字录像方便于回放和检索，用户可对录像进行播放、定位及快放、慢放等操作。
l 除保安监控外，电脑、手机可以进行远程监看，并且可以设置用户权限和查看范围。
l 清晰度高，传统监控通常采用CIF分辨率，无线监控可采用D1、高清720P或1080P。
一、 主要应用：
随着无线技术的日益发展，无线传输技术应用越来越被各行各业所接受。其安装方便、灵活性强、性价比高等特性使得更多行业的监控系统采用无线监控方式，建立被监控点和监控中心之间的连接。无线监控技术已经在现代化小区、酒店宾馆、工矿企业、交通运输、水利、航运、治安、消防等领域得到了广泛的应用。
l 小区无线监控
l 校园无线监控
l 景区无线监控
l 驾校无线监控
l 办公区无线监控
l 停车场无线监控
l 物流园无线监控
l 娱乐场所无线监控
l 商场超市无线监控
l 建筑工地无线监控
l 森林防火无线监控
l 水产养殖无线监控
l 港口码头无线监控
l 电力行业无线监控
l 高速公路无线监控
l 油田无线监控
l 水利无线监控
l 银行无线监控
l 风电厂无线监控
l 车载船载无线监控

商场超市无线监控:装修豪华,增加监控设备布线不容易。有时卖场仓库分离,无法布线连接统一监控。

校园无线监控：教学楼、办公楼、图书馆、运动场馆、草坪、操场、学生宿舍、教师宿舍，分布范围广，布线连接，统一监控，成本高效率低。

小区无线监控 酒店、宾馆无线监控

工厂、医院无线监控 建筑工地无线监控

驾校、停车场无线监控 大型仓库、物流园无线监控

港口、码头无线监控 煤矿无线监控

油田无线监控 景区、森林防火无线监控
二、 无线方案配置：

1、无线监控简单应用：
设备：9路硬盘录像机+监视器+无线路由一个+无线摄像机4-9个
设备名称/参数
型号
单位
数量
价格
金额
备注
9路D1网络硬盘录像机
N0209
台
1
1680
1680
9路16路可选
监控专用硬盘（日立或希捷）1TB
自选
个
1
580
580
可选自备
17寸液晶监视器1280×1024
自选
台
1
680
680
可选自备
无线路由
自选
套
1
280
280
根据现场而定
D1无线网络摄像机
W009
台
4
950
3800
4-9个
辅助材料

批
1
200
200

安装调试费用

次
1
600
600

合计：

7820
开票另加8%

应用：适用于小型公司、店面、家庭、别墅等，其中硬盘录像机+监视器可放置于前台（收银台），无线摄像机安装在需要监控的位置，无需布监控线（仅需220V供电）。如果安装有宽带，可以通过手机、电脑进行远程监看，支持远程集中监控，可以设置查看权限，公司老板管理分公司、多门店更加轻松。

2、无线监控小型应用

设备：16路硬盘录像机+监视器+无线AP约2-3个+无线摄像机12-16个。
设备名称/参数
型号
单位
数量
价格
金额
备注
16路D1网络硬盘录像机
N0216
台
1
3500
3500
16路32路可选
监控专用硬盘（日立或希捷）2TB
自选
个
1
780
780
可选自备
17寸液晶监视器1280×1024
自选
台
1
680
680
可选自备
工业级无线AP
自选
套
3
980
2940
根据现场而定
D1无线网络摄像机
W009
台
12
950
11400
12-16个
辅助材料

批
1
600
600

安装调试费用

次
1
800
800

合计：

20700
开票另加8%

应用：适用于中型公司、商场、酒店、宾馆、出租屋、工厂、小区、娱乐场所等，其中硬盘录像机+监视器可放置于门卫（保安室），用网线连接2-3个无线AP，无线摄像机安装在需要监控的位置，无需布监控线（仅需220V供电）。如果安装有宽带，可以通过手机、电脑进行远程监看，支持远程集中监控，可以设置查看权限，公司老板管理分公司、多门店更加轻松。四、产品技术参数：
D1无线网络摄像机 W009
无线网络摄像机支持D1分辨率（704*576），高集成度的SOC处理器，极低功耗，超强稳定；支持H.264/MJPEG压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持RTSP、VLC流媒体协议，支持录像FTP上传、报警E-mail发送，支持手机远程监控；支持3G网络传输；支持WIFI无线网络搜索、接入，支持WEP/WPA/WPA2无线加密方式，安全使用更有保障；支持SD卡前端存储，为录像存储提供更便利的方式和更可靠的保障。
技术参数：
★ 主芯片：Hi3512/3507
★ 视频压缩格式： H.264
★ 视频制式： NTSC/PAL
★ 外壳：80
★ 最高输出解像度：704*576
★ 最大性能：2组D1和1组CIF的视频压缩
★ 传感器类型：1/3SONY CCD
★ 水平解析度：480线、520线、650线可选
★ 镜头：6mm/8mm/12mm/16mm
★ 红外灯：20米
★ 网络协议：FAB
★ 音频输入：1路
★ 音频输出：1路
★ 视频输出 网络
★ 预览 D1: 25(PAL)/30(NTSC)fps CIF: 25(PAL)/30(NTSC)fps
★ 记录 D1: 6(PAL)/7(NTSC)fps CIF: 25(PAL)/30(NTSC)fps
★ 网络 D1: 3fps CIF:10fps
★ IE/CMS 支持
★ 移动侦测 支持
★ 预录 支持
★ 移动手机观看
★ 电源 12V1A
★ 支持无线模块
★ 支持CIF/D1压缩决议
★ 支持网络端口，普通视频电源端口，WIFI功能

9路D1网络硬盘录像机 N0209
网络硬盘录像机的基本功能是：自身是一个纯网络设备，经网络输入IP视频，实时显示、录像存储及检索回放，嵌入式硬盘录像机所具备的高可靠、低功耗、易维护等特点。
技术参数：
★ 主芯片：HI 3515
★ 视频压缩 H.264
★ 视频格式 NTSC/PAL
★ 最高输入解像度：704*576
★ VGA 分辨率 1280*1024/800*600
★ 录像解释度：CIF/D1
★ 网络解释度：CIF/D1
★ 网络协议：DHCP、DDNS、UPNP、SMTP、FAB
★ IE：Windows
★ CMS：Windows、imac
★ 移动侦测 支持
★ 录像模式：定时/外接报警/移动报警
★ 手机操作系统：windows mobil/ipone/android/symbian/blackberry
★ 最大性能：9路D1实时录像，同时4路D1实时回放
★ 音频输入：1路
★ 音频输出：1路
★ 报警输入：4路
★ 报警输出：1路
★ 鼠标、遥控器：支持
★ 硬盘：1*2T
★ 快球控制：RS485
★ 网络：100MRJ45
★ USB端口：2个
★ 内建DDNS域名、免费端口转发
★ 电源12V3A
二、售 后 服 务
我们提供全面的维修、维护和技术服务，其范围包括系统支持、维修服务，技术咨询以及对客户产品的终身支持。本公司奉行“用户至上”的质量品质理念，实行免费检测检修、终身维修的原则。
服务内容：
1．保修期从购买日期算起，三个月内包换、一年免费保修，厂家终身负责维修。
2．购买产品售前售后，销售人员将为你讲解正确使用方法，及日常维护方法。
3．产品安装和使用过程中遇到问题，公司工程师将为你提供免费的技术指导。
4．终身提供免费技术支持，免费产品检测。
下列情况不属于保修范围：
1．因火灾、台风、地震等不可抗拒因素造成的设备损坏。
2．因人为使用不当造成的机器损坏。如：电压异常、跌落摔坏等。

东莞市艾拓电子有限公司
厂址：东莞市寮步横坑横西二路天勤工业区B区二楼
门市：东莞东城中路赛格电子市场2G601
联系人：何春玉 13537378549
电话：[phone] 89280150
