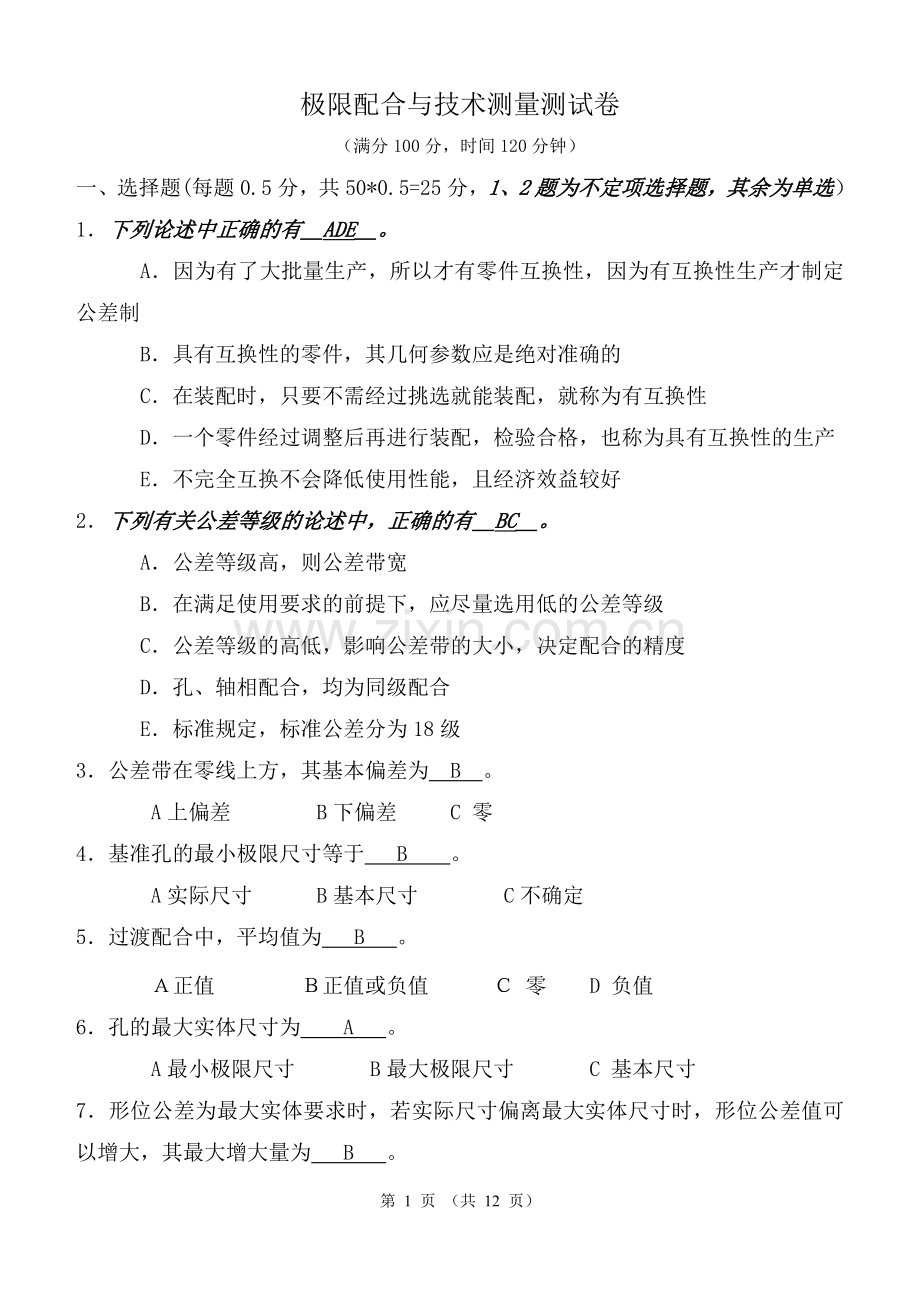

极限配合与技术测量测试卷
（满分100分，时间120分钟）
一、选择题(每题0.5分，共50*0.5=25分，1、2题为不定项选择题，其余为单选）
1．下列论述中正确的有＿ADE＿。
A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制
B．具有互换性的零件，其几何参数应是绝对准确的
C．在装配时，只要不需经过挑选就能装配，就称为有互换性
D．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产
E．不完全互换不会降低使用性能，且经济效益较好
2．下列有关公差等级的论述中，正确的有＿BC＿。
A．公差等级高，则公差带宽
B．在满足使用要求的前提下，应尽量选用低的公差等级
C．公差等级的高低，影响公差带的大小，决定配合的精度
D．孔、轴相配合，均为同级配合
E．标准规定，标准公差分为18级
3．公差带在零线上方，其基本偏差为 B 。
A上偏差 B下偏差 C 零
4．基准孔的最小极限尺寸等于 B 。
A实际尺寸 B基本尺寸 C不确定
5．过渡配合中，平均值为 B 。
Ａ正值　　　　Ｂ正值或负值　　　Ｃ 零 D 负值
6．孔的最大实体尺寸为 A 。
A最小极限尺寸 B最大极限尺寸 C 基本尺寸
7．形位公差为最大实体要求时，若实际尺寸偏离最大实体尺寸时，形位公差值可以增大，其最大增大量为 B 。
A该要素最大极限尺寸减去最小极限尺寸
B该要素最大实体尺寸减去最小实体尺寸 C该要素最大极限尺寸减去基本尺寸
8、标准公差值与 A 有关。
  Ａ、基本尺寸和公差等级 Ｂ、基本尺寸和基本偏差
Ｃ、公差等级和配合性质 Ｄ、基本偏差和配合性质
9、比较相同尺寸的精度，取决于 B 。
Ａ、偏差值的大 Ｂ、公差值的大小  Ｃ、基本偏差值的大小
10、配合精度高，表明 D 。
Ａ、Ｘ或Ｙ值小 Ｂ、轴的公差值大于孔的公差值
Ｃ、轴的公差值小于孔的公差值 Ｄ、轴、孔公差值之和小
11、φ45的孔与φ45的轴配合是 A 。
A．间隙配合 B．过盈配合 C．过渡配合
12、与标准件相配合时应选用 C 。
A．基孔制 B．基轴制 C．以标准件为准的基准制
13在公差等级高于IT8级的配合中，孔与轴的公差等级应 A 。
A．孔比轴低一个公差等级 B．孔比轴高一个公差等级 C 相同
14、对于孔，A ~ H的基本偏差是 A 。
A.EI B.ES C.ei D.es
15、钢直尺是一种最常用最简单的量具，它的最小刻度为 A mm。
Ａ、0.5 Ｂ、0.1 Ｃ、0.01 Ｄ、0.05
16、目前机械加工中游标卡尺常用精度为 D mm。
Ａ、0.10 Ｂ、0.01 Ｃ、0.05 Ｄ、0.02
17、常用外径千分尺的螺纹轴套其螺距为 B mm。
Ａ、1 Ｂ、0.5 Ｃ、0.1 Ｄ、2
18、Ⅱ型万能角度尺的测量范围是 A 。
  Ａ、0°～360° Ｂ、0°～180°Ｃ、0°～330° Ｄ、0°～320°
19、Ⅰ型万能角度尺的游标读数值是 D 。
Ａ、1° Ｂ、0.5° Ｃ、。1′      Ｄ、2′
20、在相同的条件下多次测量同一值时，误差绝对值和符号以不同的方式变化着的误差称为 D 。
Ａ、系统误差 Ｂ、粗大误 Ｃ、绝对误差 D、随机误差
21、“◎”表示的是 C 。
A．圆度 B．圆柱度 C．同轴度 D 位置度
22、当被测要素不是螺纹中径，而是螺纹小径轴心线时，应用 D 表示。
A．RD B．CD C．MD D、LD
23、在图样上给出形位公差要求的要素称为 A
A 被测要素 B 实际要素 C 单一要素 D 理想要素
24、形位公差带的形状有 C 种。
A．14 B 10 C、9 D、无数多
25、下列形位公差带中，不属于固定位置公差带的是 B 。
A．同轴度 B．平行度 C、对称度 D、部分位置度
26、圆柱度公差带的形状是 B 。
A．圆柱 B．圆筒 C、两平行平面 D、两同心圆
27、与圆度公差带的形状相同的 B 。
A．同轴度 B．径向圆跳动 C、端面圆跳动 D、平面点的位置度
28、游标卡尺主尺上49格刚好与副尺第50格对齐，则该卡尺的测量精度为 C 。
A 0.1 B 0.05 C 0.02
29、被测轴的尺寸为φ30，选用 C 。
A．精度为0.02的游标卡尺 B精度为0.05游标卡尺C．精度为0.01的千分尺
30、随公差等级数字的增大而尺寸精确程度依次降低；标准公差数值在同一尺寸段里，随公差等级数字增大而 A 。
　　A．增大 B．不变 C．降低 D．都不对
31、过渡液配合的特点是：孔的实际尺寸减轴的实际尺寸出现 B 值。
A．正值 B．可能正也可能负 C．负值
32、国家标准对“未注公差尺寸”的公差等级规定为IT= C 。
A．8～12 B.10～18 C．12～18 D．8～18
33、通常零线表示 D 。
A、尺寸 B、实际尺寸 C、极限尺寸 D、基本尺寸
34、平行度是确定零件几何要素位置 C 。
A、轮廓 B、 定位 C、定向 D、跳动
35、千分尺的测量精度是 B mm
　　　 A．0.1 B．0.01 C．0.001
36、互换性的零件应是 A 。
　　 A、相同规格的零件 B、不同规格的零件 C、任意两个零件
37、最大极限尺寸 C 基本尺寸。
A．大于 B．小于 C．大于、小于或等于
38、对偏差与公差之关系，下列说法正确的是 C 。
A．实际偏差愈大,公差愈大 B．上、下偏差愈大,公差愈大
C．上、下偏差之差愈大,公差愈大
39、比较两个尺寸精度高低的依据是 C 。
A、基本偏差 B、公差数值 C、公差等级
40、下列配合中 D 的配合最紧， A 的配合最松。
A、H7/g6 B、JS7/h6 C、H7/h6 D、H7/S6
41、零件尺寸的极限偏差是 B 。
A、测量得到的 B、设计给定的 C、加工后形成的
42、用螺纹千分尺可测量外螺纹的 B 。
A．大径 B．中径 C．小径
43、测量已加工的外圆尺寸φ25±0.03应选择的量具是 B 。
A．游标卡尺 B．千分尺 C．百分表
44、最大实体尺寸是指 C 。
A.孔和轴的最大极限尺寸 B.孔和轴的最小极限尺寸
C.孔的最小极限尺寸和轴的最大极限尺寸
D.孔的最大极限尺寸和轴的最小极限尺寸
45、在成批大量生产中，检验工作宜使用 A 。
A．光滑极限量规 B．游标卡尺 C．百分表
46、实际尺寸是具体零件上___A__尺寸的测得值。
Ａ、某一位置的 Ｂ、整个表面的 Ｃ、部分表面的
47、作用尺寸是存在于___C__，某一实际轴或孔的作用尺寸是唯一的。
Ａ、实际轴或孔上的理想参数 Ｂ、理想轴或孔上的实际参数
Ｃ、实际轴或孔上的实际参数 Ｄ、理想轴或孔上的理想参数
48、__A___最大实体尺寸是控制其作用尺寸的。
Ａ、孔和轴的 Ｂ、孔的　　 Ｃ、轴的
49、基孔制是基本偏差为一定孔的公差带，与不同__A___轴的公差带形成各种配合的一种制度。
Ａ、基本偏差的 Ｂ、基本尺寸的 Ｃ、实际偏差的
50、配合是__A___相同的孔与轴的结合。
Ａ、基本尺寸 Ｂ、实际尺寸 Ｃ、作用尺寸 Ｄ、实效尺寸
二、填空题（每空0.2分，共100*0.2=20分）
1、遵循互换性原则生产，不仅能提高 生产率 ，而且能有效保证 产品质量 ，降低 生产成本 ，所以互换性是机器和仪器制造中的重要生产原则。
2、加工误差可分为尺寸误差、形状误差、位置误差、表面粗糙度误差四类。
3、零件的精度是由公差来体现的，合格件的误差大小由公差控制。公差值的大小已经标准化，公差的大小由设计者给定。
4、对同一尺寸来说，公差值大就是允许的加工误差大，加工容易，零件的制造成本低 ;公差值小就是允许的加工误差小，精度高加工困难，零件的制造成本高;所以零件的公差值大小，与零件的加工难易程度密切相关，直接影响产品成本的高低。
5、在现代生产中， 标准化和 标准是一项重要的技术措施。
6、根据生产中的试卷需要，现行标准分为：国家标准、行业标准、地方标准
和企业标准四级，如果其他标准规定与国家标准有矛盾时，应以国家标准 为准。
7、表面粗糙度是指加工表面所具有的较小间距和峰谷所组成的微观几何形状特征。
8、标准中规定基本尺寸为30 ～50mm 时，IT8=39μm,则对于图样标注为Ф40h8时，其最大实体尺寸为40mm,最小实体尺寸为39.961mm,对于图样标注为Ф40H8时，其最大实体尺寸40mm, 最小实体尺寸为40.039mm。
9、指出下列各配合的配合类别：
(1) Φ30H7/k6是 基孔制过渡配合 (2) Φ30H7/u6是基孔制过盈配合
(3)Φ30D9/h9是 基轴制间隙配合 (4) Φ30N7/h6是基轴制过渡配合
10、合格零件的实际偏差应控制在极限偏差范围内。
11、孔的公差带在轴的公差带之上为间隙配合；孔的公差带与轴的公差带相互交迭为过渡配合；孔的公差带在轴的公差带之下为过盈配合。
12、孔的最大实体尺寸即孔的最小极限尺寸，轴的最大实体尺寸为轴的最大 极限尺寸，当孔、轴以最大实尺寸相配时，配合最紧。
13、公差带的位置由基本偏差决定，公差带的大小由标准公差决定。
14、标准对孔和轴各设置了28个基本偏差，对于轴ａ--ｈ的基本偏差为上偏差，与基孔构成间隙配合，ｊ--ｚｃ的基本偏差为下偏差，与基准孔构成过渡或过盈配合。
15、ｈ５、ｈ６、ｈ７的基本偏差相同公差等级不同。
16、已知Φ４０Ｈ７（ ）／ｇ６（ ），则Φ４０ｇ７的极限偏差为 。
17、在公差带图中，零线是确定基本偏差的一条基准线，它表示的是基本尺寸 ；当极限偏差位于零线上方，表示偏差为正值，位于零线下方，表示偏差为负值，当与零线重合，表示偏差为零。
18、正确判断配合性质是工程技术人员必须具备的知识，在有基本偏差的尺寸标注中，可由基本偏差代号和公差带图来判断其配合性质。但在尺寸中只标注偏差的大小时，就要依据的极限偏差大小来判断配合性质。
19、φ50的最大极限尺寸为50.024，最小极限尺寸为49.985，公差为0.039。
20、S7/h6是配合 代号， 基轴制，孔与轴的配合性质是过盈配合。
21、实际尺寸是通过测量所得的尺寸。由于存在测量误差，所以实际尺寸并非尺寸的真值。
22、基孔制的基准孔的上偏差为正值。
23、形位公差四个要素为大小、 方向、 形状和 位置。
24、形位公差可以分为形状公差、位置公差和形状或位置公差三类，共14个项目，其中形状公差4项，位置公差8项，形状或位置公差2项，位置公差又分为定向公差、定位公差、跳动公差。
25、定向公差有三项，分别是平行度、垂直度和倾斜度三个项目；定位公差有三项，分别是位置度、同轴（同心）度和对称度三个项目；跳动公差有二项，分别是圆跳动和全跳动。
26、形位公差框格分成两格或多格，公差框格中按从左到右顺序填写下列内容：形位公差的特征符号、形位公差的公差值和有关符号、基准符号的字母和有关符号。
27、当被测要素是轮廓要素时，指引线的箭头应指在该要素的轮廓线或其延长线上，并应与尺寸线明显错开；当被测要素是中心要素时，指引线的箭头应与确定该要素的轮廓尺寸线对齐。
28、以加工形成的结果区分孔和轴：在切削过程中尺寸由大变小的为轴，尺寸由小变大的为孔。
29、尺寸是由特定单位和数值两部分组成。线性尺寸单位一般采用毫米，此时单位可忽略。
30、孔轴配合时，若ES=ei，则此配合是过盈配合；若ES=ei，则此配合是过渡配合；若EI=es，则此配合是间隙配合；若EI=ei，则此配合是过渡配合。
三、判断题（每题0.5分，共20*0.5=10分）
1、某一零件的实际尺寸正好等于其基本尺寸，则该尺寸必然合格。（×）
2、零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸为合格。（√）
3、基本尺寸必须小于或等于最大极限尺寸，而大于或等于最小极限尺寸。（×）
4、某尺寸的上偏差一定大于下偏差。（√）
5、由于上偏差一定大于下偏差，且偏差可正可负，因而一般情况下，上偏差为正值，下偏差为负值。（×）
6、尺寸公差通常为正值，在个别情况下也可以为负值或零。（×）
7、在尺寸公差带图中，零线以上为上偏差，零线以下为下偏差。（×）
8、只要孔和轴装配在一起，就必然形成配合。（×）
9、间隙等于孔的尺寸减去相配合的轴的尺寸之差。（×）
10、凡在配合中出现间隙的，其配合性质一定是属于间隙配合。（×）
11、过渡配合中可能有间隙，也可能有过盈。因此，过渡配合可以算是间隙配合，也可以算是过盈配合。（×）
12、孔和轴的加工精度越高，则其配合精度就越高。（√）
13、若配合的最大间隙为+20微米，配合公差为30微米，则该配合一定为过渡配合。（√）
14、两个标准公差中，数值大的所表示的尺寸精度必定比数值小的所表示的尺寸精度低。（×）
15、公差等级相同时，其加工精度一定相同，公差数值相等时，其加工精度不一定相同。（√）
16、代号为H和h的基本偏差数值都等于零。（√）
17、由于基本偏差为靠近零线的那个偏差，因而一般以数值小的那个偏差作为基本偏差。（×）
18、代号为JS和js形成的公差带为完全对称公差带，故其上下偏差相等。（×）
19、φ10G6、φ10G7、φ10G8的上偏差是相等的，只是它们的下偏差各不相同。（×）
20、基孔制是将孔的公差带位置固定，而通过改变轴的公差带位置得到各种配合的一种制度。（√）
四、问答题（共7题，40分）
1、若某基孔制配合的基本尺寸为φ45㎜，孔的公差Th=25μm，配合公差Tf=41μm，轴的下偏差ei=+9μm，试画出该配合的尺寸公差带图，并说明配合类别。（5分）
解：ES=+0.025㎜，EI=0，es=+0.025㎜，ei=+0.009㎜。
因为ES＞ei，所以此配合为过渡配合。
2、已知孔㎜与轴㎜相配合，画出公差带图，指出属于哪种基准制，哪种配合？计算极限间隙或极限过盈，求出该配合的配合公差并画出配合公差带图。P186（5分）
解：属于基孔制配合，因为轴的下偏差大于孔的上偏差，所以该配合为过盈配合
Ymax=EI-es=0-（+0.035）=-0.035㎜
Ymin=ES-ei=+0.021-（+0.022）=-0.001㎜
配合公差Tf=Ymin-Ymax=-0.001-（-0.035）=0.034㎜
3、根据下表给出的数据求空格中对应的数据并填入到空格中。单位：㎜（6分）
公称尺寸
孔
轴
Tf
Xmax
Xmin
ES
EI
Th
es
ei
Ts
φ15
+0.025
0
0.025
+0.018
-0.021
0.039
0.064
+0.046
-0.018
φ60
+0.007
-0.021
+0.028
+0.033
+0.019
0.014
0.042
Ymax
Ymin
-0.054
-0.012
φ80
+0.015
-0.021
0.036
+0.027
+0.012
0.015
0.051
Xmax
Ymax
+0.003
-0.048
4、有一孔、轴配合，孔、轴，计算极限间隙或极限过盈及配合公差？（5分）
解：因为EI=es，所以此配合为间隙配合，
Xmax=ES-ei=+0.032-（-0.032）=0.064㎜，Xmin=EI-es=0
配合公差Tf=Th+Ts=+0.032-0+0-（0.032）=0.064㎜
5、已知，求的极限偏差？（6分）
解：∵φ40H7的公差等级为7级 ∴IT7=+0.025-0=0.025㎜
∴φ40g7的公差Ts=IT7=0.025㎜
又因为φ40g6的基本偏差代号为g，基本偏差为上偏差es=-0.009㎜，
∴φ40g7的基本偏差为es=-0.009㎜，由公式Ts=es-ei，得
ei=es-Ts=-0.009-0.025=-0.034 写成标准形式为
6、孔、轴为同一公差等级的基孔制配合，基本尺寸为㎜，孔的最大极限尺寸为60.022㎜，配合的最大间隙为+0.054㎜，求：孔、轴的上下偏差和孔公差、轴公差和配合公差，并作出孔、轴的公差带图。（6分）
解：∵配合为基孔制配合 ∴EI=0 又∵孔的上偏差ES=60.022-60=+0.022
Xmax=ES-ei=+0.054 ∴ei=ES-0.054=+0.022-0.054=-0.032
∵孔与轴的公差等级相同 ∴Th=Ts=+0.022-0=0.022
即ES-EI=es-ei，+0.022-0=es-（-0.032）解得es-0.010
∴Tf= Th+Ts=0.022-0+（-0.010）-（-0.032）=0.044
写成标准形式：孔，轴
7、基本尺寸为㎜的基孔制配合，已知孔轴的公差等级相同，配合公差为Tf=0.078㎜，配合的最大间隙是Xmax=+0.103㎜，试确定孔轴的极限偏差及另一极限盈隙？（7分）
解：∵配合是基孔制配合 ∴EI=0
∵孔轴的公差等级相同 ∴Th=Ts
Th=Tf/2=0.078/2=0.039㎜，由Th=ES-EI 得ES=Th+EI=+0.039㎜
由Xmax=ES-ei=0.103㎜，得ei=ES-0.103=+0.039-0.103=-0.064㎜
∴es=Ts+ei=0.039+（-0.064）=-0.025㎜
写成标准形式，轴
最小间隙Xmin=EI-es=0-（-0.025）=0.025㎜
五、读数（每题1分，共5分）

1、游标卡尺10+0.5=10.5 2、游标卡尺29+0.4=29.4

3、千分尺 6+0.05=6.05 4、千分尺35+0.07=35.07

5、万能角度尺9°16′
