DHCP服务器配置教程.doc

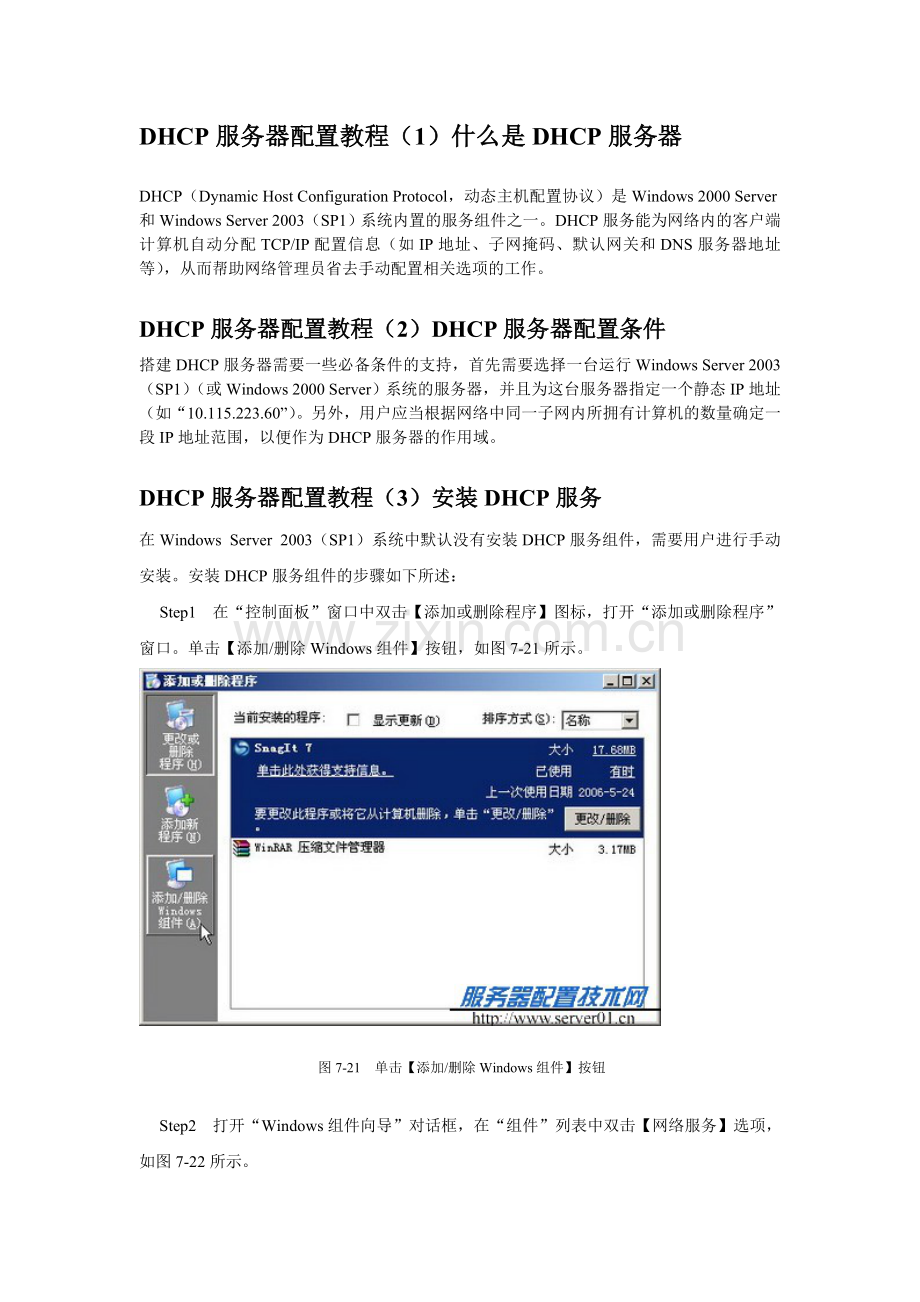

DHCP服务器配置教程（1）什么是DHCP服务器

DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）是Windows 2000 Server和Windows Server 2003（SP1）系统内置的服务组件之一。DHCP服务能为网络内的客户端计算机自动分配TCP/IP配置信息（如IP地址、子网掩码、默认网关和DNS服务器地址等），从而帮助网络管理员省去手动配置相关选项的工作。

DHCP服务器配置教程（2）DHCP服务器配置条件
搭建DHCP服务器需要一些必备条件的支持，首先需要选择一台运行Windows Server 2003（SP1）（或Windows 2000 Server）系统的服务器，并且为这台服务器指定一个静态IP地址（如“10.115.223.60”）。另外，用户应当根据网络中同一子网内所拥有计算机的数量确定一段IP地址范围，以便作为DHCP服务器的作用域。

DHCP服务器配置教程（3）安装DHCP服务
在Windows Server 2003（SP1）系统中默认没有安装DHCP服务组件，需要用户进行手动安装。安装DHCP服务组件的步骤如下所述：
    Step1 在“控制面板”窗口中双击【添加或删除程序】图标，打开“添加或删除程序”窗口。单击【添加/删除Windows组件】按钮，如图7-21所示。

 图7-21 单击【添加/删除Windows组件】按钮
    Step2 打开“Windows组件向导”对话框，在“组件”列表中双击【网络服务】选项，如图7-22所示。

图7-22 双击【网络服务】选项
    Step3 打开“网络服务”对话框，在“网络服务 的子组件”列表中选中【动态主机配置协议（DHCP）】复选框。依次单击【确定】→【下一步】按钮，如图7-23所示。

图7-23 选中【动态主机配置协议（DHCP）】复选框
    Step4 系统开始安装和配置DHCP服务组件，完成安装后单击【完成】按钮，如图7-24。

图7-24 成功安装DHCP服务组件

DHCP服务器配置教程（4）创建IP地址作用域
要想为同一子网内的所有客户端计算机自动分配IP地址，首先要做就是创建一个IP地址作用域，这也是事先确定一段IP地址作为IP地址作用域的原因。创建IP地址作用域的步骤如下所述：
    Step1 在开始菜单中依次单击【管理工具】→【DHCP】菜单项，打开“DHCP”窗口。在左窗格中右键单击DHCP服务器名称，选择【新建作用域】命令，如图7-25所示。

图7-25 选择“新建作用域”命令
    提示：如果是在Active Directory（活动目录）中部署DHCP服务器，还需要进行授权才能使DHCP服务器生效。本例的网络基于工作组管理模式，因此无需进行授权操作即可进行创建IP地址作用域的操作。
    Step2 打开“新建作用域向导”，在欢迎对话框中单击【下一步】按钮，打开“作用域名”对话框。在【名称】编辑框中为该作用域输入一个名称（如），另外可以在【描述】编辑框中输入一段描述性的语言。然后单击【下一步】按钮，如图7-26所示。

图7-26 “作用域名”对话框
    提示：这里的作用域名称只起到一个标识的作用，基本上没有实际用处。
    Step3 打开“IP地址范围”对话框，分别在【起始IP地址】和【结束IP地址】编辑框中输入事先规划的IP地址范围的起止IP地址（如10.115.223.61～10.115.223.100）。接着需要在【子网掩码】编辑框中输入子网掩码，或者调整【长度】微调框的值。设置完毕单击【下一步】按钮，如图7-27所示。

图7-27 “IP地址范围”对话框
    Step4 在打开的“添加排除”对话框中可以指定排除的IP地址或IP地址范围，例如已经指定给服务器的静态IP地址需要在此排除。在【起始IP地址】编辑框中输入准备排除的IP地址并单击【添加】按钮，这样可以排除一个单独的IP地址，当然也可以排除某个范围内的IP地址。单击【下一步】按钮，如图7-28所示。

图7-28 “添加排除”对话框
    Step5 在打开的“租约期限”对话框中，默认将客户端获取的IP地址使用期限设置为8天。根据实际需要修改租约期限（如30天），单击【下一步】按钮，如图7-29所示。

图7-29 “租约期限”对话框
    Step6 打开“配置DHCP选项”对话框，保持选中【是，我想现在配置这些选项】单选钮，并单击【下一步】按钮，如图7-30所示。

图7-30 “配置DHCP选项”对话框
    Step7 在打开的“路由器（默认网关）”对话框中根据实际情况输入网关地址（如10.115.223.254），并依次单击【添加】→【下一步】按钮，如图7-31所示。

图7-31 “路由器（默认网关）”对话框
    Step8 在打开的“域名称和DNS服务器”对话框中可以根据实际情况设置DNS服务器地址。DNS服务器地址可以设置为多个，既可以是局域网内部的DNS服务器地址，也可以是Internet上的DNS服务器地址。设置完毕单击【下一步】按钮，如图7-32所示。

图7-32 “域名称和DNS服务器”对话框
    Step9 打开“WINS服务器”对话框，一般无需进行设置，直接单击【下一步】按钮。在打开的“激活作用域”对话框中，保持【是，我想现在激活此作用域】单选钮的选中状态，并单击【下一步】按钮，如图7-33所示。

图7-33 “WINS服务器”对话框
    Step10 最后打开“正在完成新建作用域向导”对话框，单击“完成”按钮即可，如图7-34所示。

图7-34 成功完成新建作用域向导
DHCP服务器配置教程（5）设置DHCP客户端
要想使局域网中的计算机通过DHCP服务器自动获取IP地址，则必须对DHCP客户端计算机进行相应的设置。以运行Windows XP（SP2）系统的客户端计算机为例，设置DHCP客户端的步骤如下所述：
    Step1 在桌面上右键单击【网上邻居】图标，选择【属性】命令。在打开的“网络连接”窗口中右键单击【本地连接】图标并选择【属性】命令，打开“本地连接 属性”对话框。然后双击【Internet协议（TCP/IP）】选项，如图7-35所示。

图7-35 双击【Internet协议（TCP/IP）】选项
    Step2 在打开的“Internet协议（TCP/IP） 属性”对话框中选中【自动获得IP地址】和【自动获得DNS服务器地址】单选钮，并依次单击【确定】按钮使设置生效，如图7-36所示。

图7-36 设置IP地址获取方式
    提示：默认情况下大部分计算机使用的一般都是自动获取IP地址的方式，无需进行修改。
至此，DHCP服务器端和客户端计算机已经全部设置完成。在DHCP服务器正常运行的情况下，首次开机的客户端计算机会自动获取一个IP地址并拥有一定时间的使用期限。

DHCP服务器配置教程（6）修改租约期限
客户端在自动获取一个IP地址后，一般会有一定的使用期限，期限过后需要重新申请IP地址。然而频繁的IP地址变动会给管理工作带来麻烦，用户可以通过修改IP地址租约期限使客户端计算机拥有IP地址的永久使用权。修改IP地址租约期限的操作步骤如下所述：
    Step1 在开始菜单中依次单击【管理工具】→【DHCP】菜单项，打开“DHCP”窗口。在左窗格中展开服务器名称目录，然后右键单击【作用域】选项，选择【属性】命令，如图7-37所示。

图7-37 右键单击【作用域】选项
    Step2 在打开的属性对话框中选中【无限制】单选钮，并单击【确定】按钮，如图7-38所示。

图7-38 选中【无限制】单选钮
    提示：“租约期限”就是指客户端计算机对所获取的IP地址配置信息的使用期限。

DHCP服务器配置教程（7）设置DHCP保留
DHCP服务器中提供的DHCP保留功能可以将特定IP地址与指定网卡的MAC地址绑定，从而使该IP地址为该网卡专用。以绑定运行Windows XP（SP2）系统计算机的网卡MAC地址为例，具体设置步骤如下所述：
    Step1 在开始菜单中依次单击【所有程序】→【附件】→【命令提示符】菜单项，打开“命令提示符”窗口。输入命令行ipconfig /all并按回车键，在返回的信息中找到“Ethernet adapter本地连接”信息组，并将“Physical Address（物理地址）”项所对应的网卡MAC地址（如00-13-D4-70-DB-A1）记下来，如图7-39所示。

图7-39  查看网卡MAC地址
    Step2 在DHCP服务器中打开“DHCP”控制台窗口，然后在左窗格中依次展开服务器和【作用域】目录。右键单击【保留】选项，在打开的快捷菜单中选择【新建保留】命令，如图7-40所示。

图7-40 选择【新建保留】命令
    Step3 打开“新建保留”对话框，在【保留名称】编辑框中输入名称，接着在【IP地址】编辑框中输入准备保留的IP地址，并在【MAC地址】编辑框中输入事先记录的网卡MAC地址。最后单击【添加】按钮，如图7-41所示。

图7-41 “新建保留”对话框
  提示：重复上述步骤可以新建多个保留IP地址，最后单击【关闭】按钮即可。
