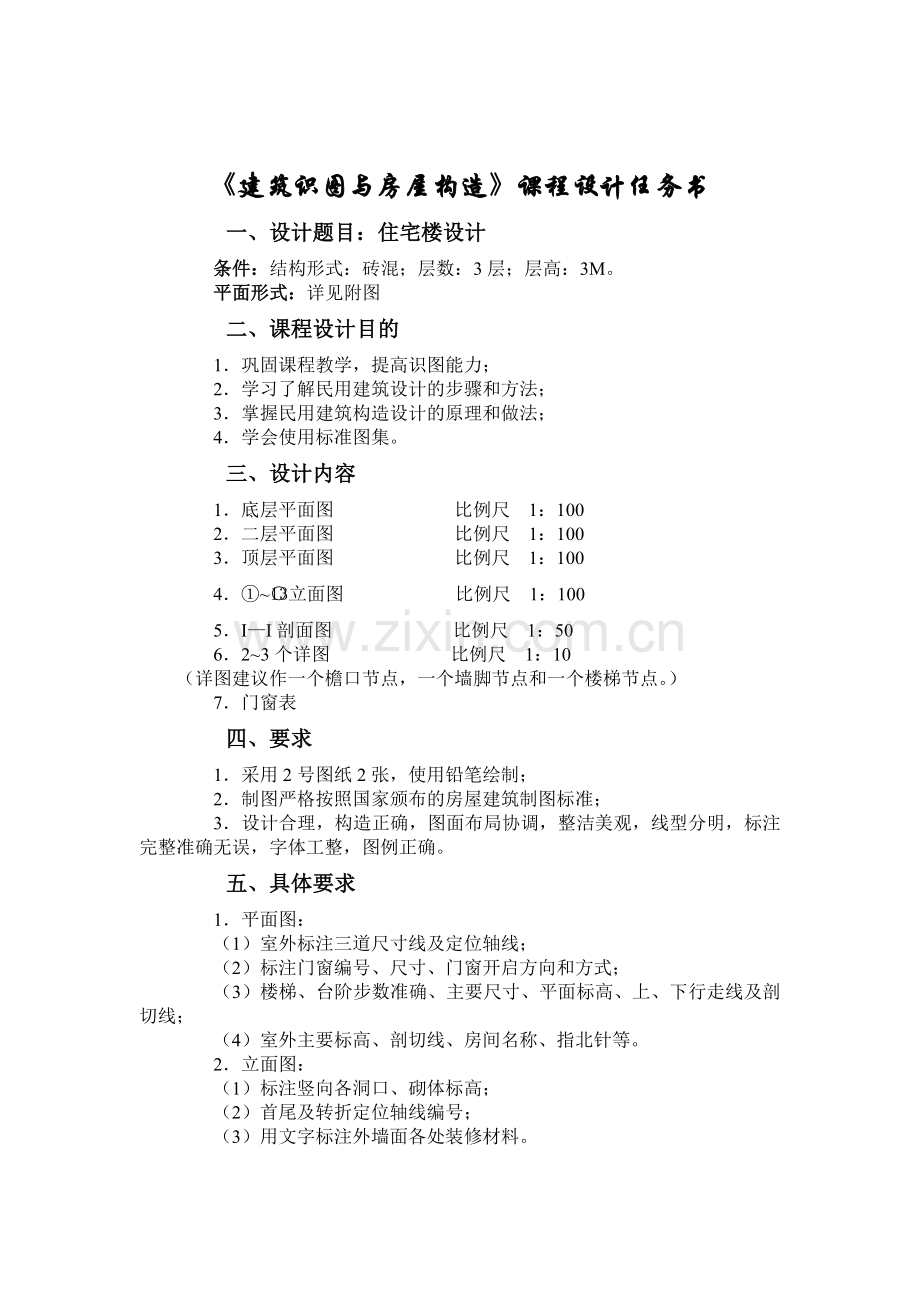

《建筑识图与房屋构造》课程设计任务书
一、设计题目:住宅楼设计
条件:结构形式:砖混;层数:3层;层高:3M。
平面形式:详见附图
二、课程设计目的
1.巩固课程教学,提高识图能力;
2.学习了解民用建筑设计的步骤和方法;
3.掌握民用建筑构造设计的原理和做法;
4.学会使用标准图集。
三、设计内容
1.底层平面图 比例尺 1:100
2.二层平面图 比例尺 1:100
3.顶层平面图 比例尺 1:100
4.①~立面图 比例尺 1:100
5.I—I剖面图 比例尺 1:50
6.2~3个详图 比例尺 1:10
(详图建议作一个檐口节点,一个墙脚节点和一个楼梯节点。)
7.门窗表
四、要求
1.采用2号图纸2张,使用铅笔绘制;
2.制图严格按照国家颁布的房屋建筑制图标准;
3.设计合理,构造正确,图面布局协调,整洁美观,线型分明,标注完整准确无误,字体工整,图例正确。
五、具体要求
1.平面图:
(1)室外标注三道尺寸线及定位轴线;
(2)标注门窗编号、尺寸、门窗开启方向和方式;
(3)楼梯、台阶步数准确、主要尺寸、平面标高、上、下行走线及剖切线;
(4)室外主要标高、剖切线、房间名称、指北针等。
2.立面图:
(1)标注竖向各洞口、砌体标高;
(2)首尾及转折定位轴线编号;
(3)用文字标注外墙面各处装修材料。

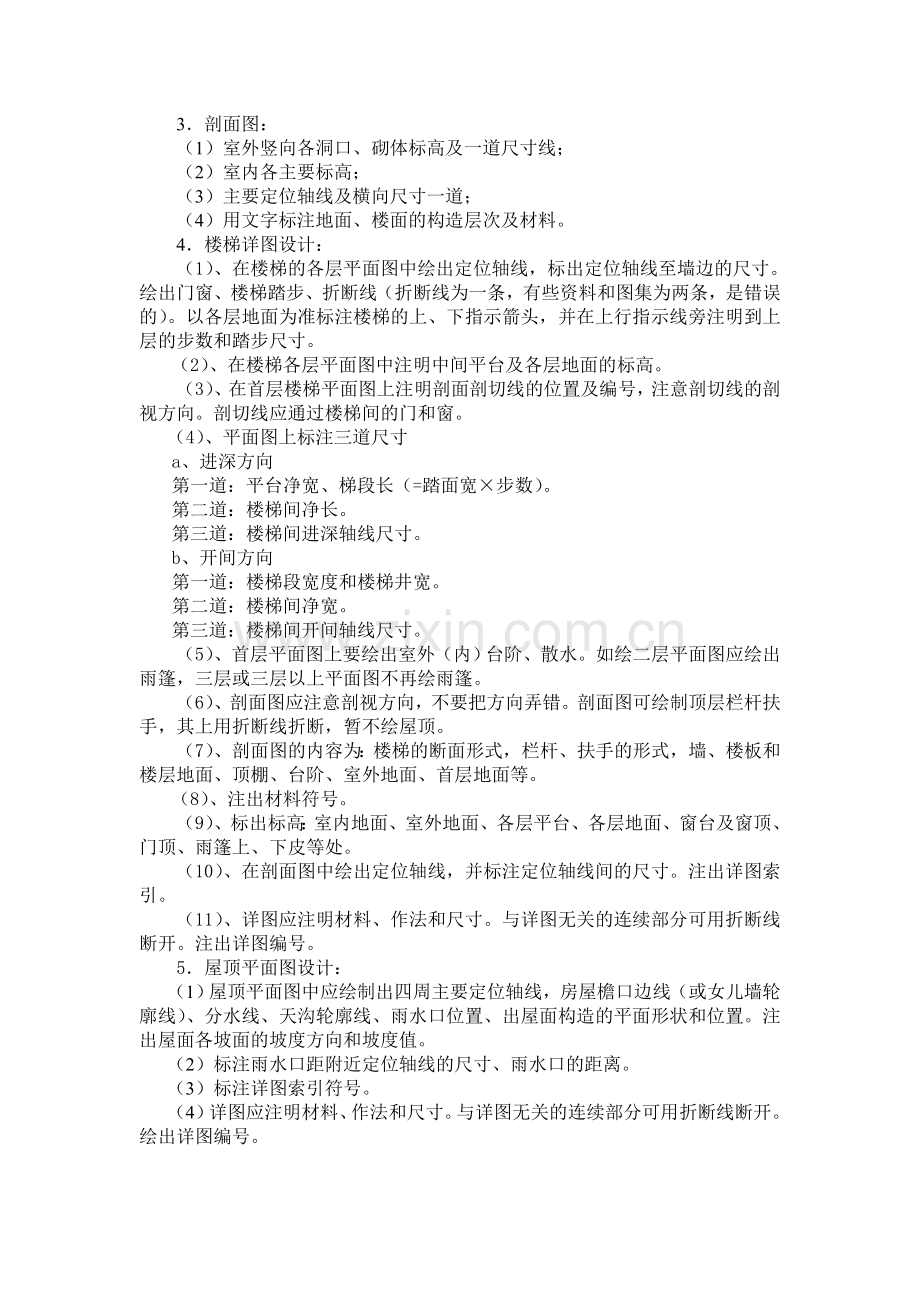

3.剖面图:
(1)室外竖向各洞口、砌体标高及一道尺寸线;
(2)室内各主要标高;
(3)主要定位轴线及横向尺寸一道;
(4)用文字标注地面、楼面的构造层次及材料。
4.楼梯详图设计:
(1)、在楼梯的各层平面图中绘出定位轴线,标出定位轴线至墙边的尺寸。绘出门窗、楼梯踏步、折断线(折断线为一条,有些资料和图集为两条,是错误的)。以各层地面为准标注楼梯的上、下指示箭头,并在上行指示线旁注明到上层的步数和踏步尺寸。
(2)、在楼梯各层平面图中注明中间平台及各层地面的标高。
(3)、在首层楼梯平面图上注明剖面剖切线的位置及编号,注意剖切线的剖视方向。剖切线应通过楼梯间的门和窗。
(4)、平面图上标注三道尺寸
a、进深方向
第一道:平台净宽、梯段长(=踏面宽×步数)。
第二道:楼梯间净长。
第三道:楼梯间进深轴线尺寸。
b、开间方向
第一道:楼梯段宽度和楼梯井宽。
第二道:楼梯间净宽。
第三道:楼梯间开间轴线尺寸。
(5)、首层平面图上要绘出室外(内)台阶、散水。如绘二层平面图应绘出雨篷,三层或三层以上平面图不再绘雨篷。
(6)、剖面图应注意剖视方向,不要把方向弄错。剖面图可绘制顶层栏杆扶手,其上用折断线折断,暂不绘屋顶。
(7)、剖面图的内容为:楼梯的断面形式,栏杆、扶手的形式,墙、楼板和楼层地面、顶棚、台阶、室外地面、首层地面等。
(8)、注出材料符号。
(9)、标出标高:室内地面、室外地面、各层平台、各层地面、窗台及窗顶、门顶、雨篷上、下皮等处。
(10)、在剖面图中绘出定位轴线,并标注定位轴线间的尺寸。注出详图索引。
(11)、详图应注明材料、作法和尺寸。与详图无关的连续部分可用折断线断开。注出详图编号。
5.屋顶平面图设计:
(1)屋顶平面图中应绘制出四周主要定位轴线,房屋檐口边线(或女儿墙轮廓线)、分水线、天沟轮廓线、雨水口位置、出屋面构造的平面形状和位置。注出屋面各坡面的坡度方向和坡度值。
(2)标注雨水口距附近定位轴线的尺寸、雨水口的距离。
(3)标注详图索引符号。
(4)详图应注明材料、作法和尺寸。与详图无关的连续部分可用折断线断开。绘出详图编号。
六、图面排版建议
1~13立面图
二层平面图
底层平面图
门窗表
I—I剖面图
顶层平面图
详图
七、时间:第16周
具体安排:
1.确定方案、讲课半天;
2.做底图2天;
3.做正式图2天半。
八、参考资料
1.《建筑识图与房屋构造》教材;
2.《房屋建筑学》教材;
3.房屋建筑制图统一标准
九、评分标准
评分分为优、良、及格和不及格四个等级
优:设计合理,构造正确,图面布局协调、整洁美观、线型分明、标注完整、准确无误,字体工整、图例正确。
良:设计基本合理,构造较正确,图面布局较协调、较为整洁美观、线型不够分明、标注基本完整、准确,字体欠工整、图例较正确。
及格:设计基本合理,构造较正确,图面布局欠协调、较整洁、线型不够分明、标注基本完整,字体欠工整、图例不够正确。
不及格:设计不合理,构造不正确,图面布局不协调、不整洁、线型不分明、标注欠缺较多,字体不工整、图例不正确,未完成设计任务者。
《建筑识图与房屋构造》
课程设计任务书
编制:葛贝德
哈尔滨职业技术学院
