工厂供配电技术题库.doc

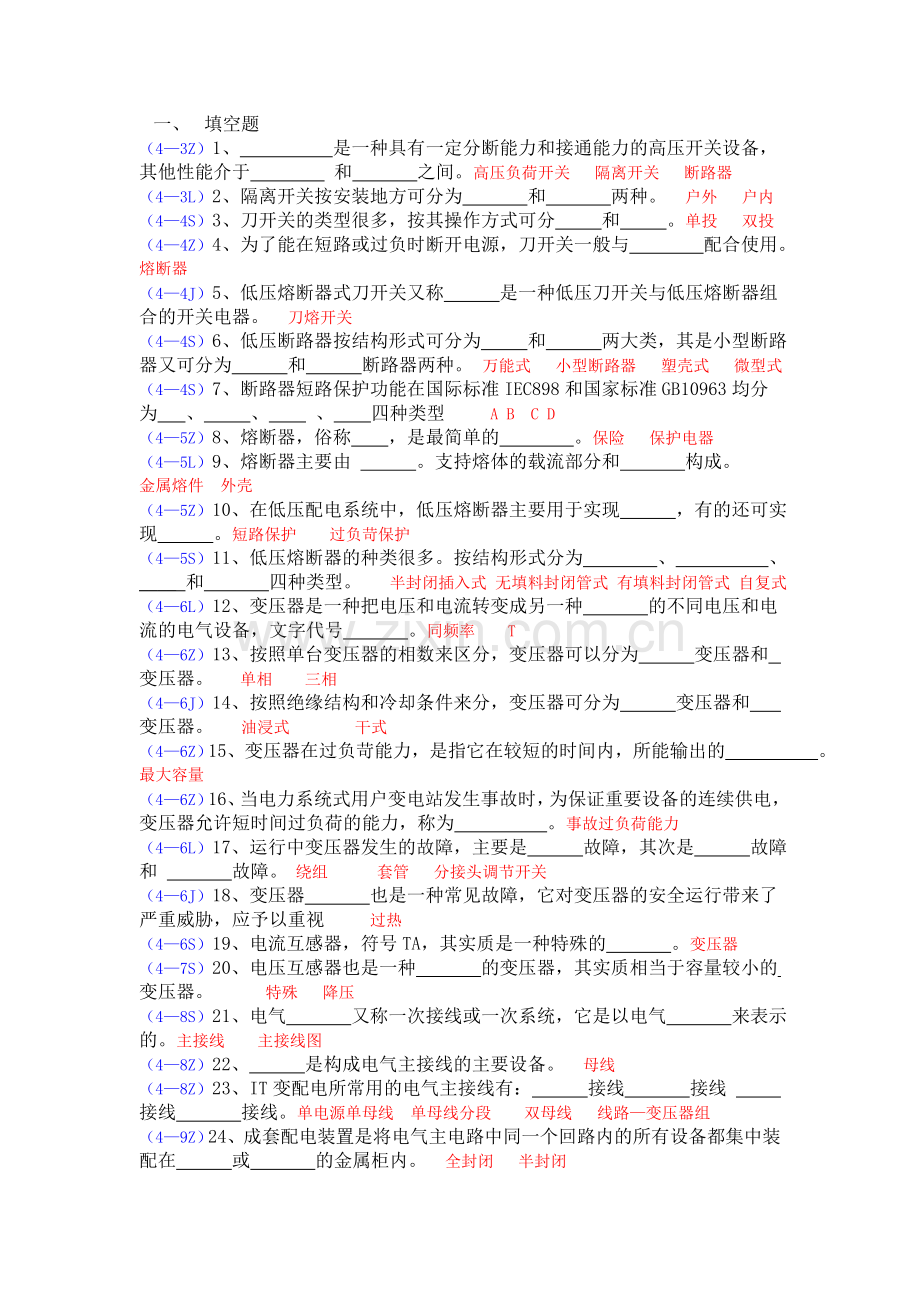

一、 填空题（43Z）1、 是一种具有一定分断能力和接通能力的高压开关设备，其他性能介于 和 之间。高压负荷开关 隔离开关 断路器（43L）2、隔离开关按安装地方可分为 和 两种。 户外 户内（44S）3、刀开关的类型很多，按其操作方式可分 和 。单投 双投（44Z）4、为了能在短路或过负时断开电源，刀开关一般与 配合使用。 熔断器（44J）5、低压熔断器式刀开关又称 是一种低压刀开关与低压熔断器组合的开关电器。 刀熔开关（44S）6、低压断路器按结构形式可分为 和 两大类，其是小型断路器又可分为 和 断路器两种。 万能式 小型断路器 塑壳式 微型式（44S）7、断路器短路保护功能在国际标准IEC898和国家标准GB10963均分为 、 、 、 四种类型 A B C D（45Z）8、熔断器，俗称 ，是最简单的 。保险 保护电器（45L）9、熔断器主要由 。支持熔体的载流部分和 构成。 金属熔件 外壳（45Z）10、在低压配电系统中，低压熔断器主要用于实现 ，有的还可实现 。短路保护 过负苛保护（45S）11、低压熔断器的种类很多。按结构形式分为 、 、 _ 和 四种类型。 半封闭插入式 无填料封闭管式 有填料封闭管式 自复式（46L）12、变压器是一种把电压和电流转变成另一种 的不同电压和电流的电气设备，文字代号 。同频率 T（46Z）13、按照单台变压器的相数来区分，变压器可以分为 变压器和 变压器。 单相 三相（46J）14、按照绝缘结构和冷却条件来分，变压器可分为 变压器和 变压器。 油浸式 干式（46Z）15、变压器在过负苛能力，是指它在较短的时间内，所能输出的 。最大容量（46Z）16、当电力系统式用户变电站发生事故时，为保证重要设备的连续供电，变压器允许短时间过负荷的能力，称为 。事故过负荷能力（46L）17、运行中变压器发生的故障，主要是 故障，其次是 故障和 故障。 绕组 套管 分接头调节开关（46J）18、变压器 也是一种常见故障，它对变压器的安全运行带来了严重威胁，应予以重视 过热（46S）19、电流互感器，符号TA，其实质是一种特殊的 。变压器（47S）20、电压互感器也是一种 的变压器，其实质相当于容量较小的 变压器。 特殊 降压（48S）21、电气 又称一次接线或一次系统，它是以电气 来表示的。主接线 主接线图（48Z）22、 是构成电气主接线的主要设备。 母线（48Z）23、IT变配电所常用的电气主接线有： 接线 接线 接线 接线。单电源单母线 单母线分段 双母线 线路变压器组（49Z）24、成套配电装置是将电气主电路中同一个回路内的所有设备都集中装配在 或 的金属柜内。 全封闭 半封闭（49L）25、成套配电装置分为 、 等。低压开关柜 高压开关柜（410L）26、供电系统中的负载，大多数为 负载。 电感性（410S）27、电力电容器的种类很多，按用途可分为 、 、 _ 、 、 、 等。并联电容器 电热电容器 串联电容器 均压电容器 耦合电容器 滤波电容器（410Z）28、并联电容器按装置的位置分为 、 和 三种方式。高压集中补偿 低压集中补偿 低压就地补偿（51L）29、二次回路按功能可分为 、 、 、 以及自动装置等回路。 控制回路 信号回路 测量回路 保护回路5-1S 30、反映二次回路工作电压原理及设备连接关系的图样称为 二次回路图5-1Z 31、二次回路图按用途分为 、 和 原理接线图 展开接线图 安装接线图5-1L 32、原理接线图简称 、展开接线图简称 、安装接线图简称 原理图 展开图 安装图5-1S 33、接线端子可分为_、_、_和_等形式 普通端子 连接端子 试验端子 终端端子二、判断题4-3Z 1、高压负荷开关是一种具有一定分断能力和接通能力的高压开关设备。 ( ) 4-3S 2、在大多数情况下，负荷开关和高压熔断器配合使用，熔断器作为短路保护。( )4-4Z 3、高压负荷开关可分为户内型和户外型两种。( )4-4L 4、低压开关电器是低压电器的一部分，通常用来接通或断开500V以上的交直流电路。( )X4-5S 5、熔断器是对电路及电路设备进行短路保护，有的熔断器还具有过载保护功能。( ) X4-5Z 6、熔断器主要由金属熔件，支持熔体的载流部分和外壳构成。( )4-6L 7、额定容量SN是指变压器的额定有功功率。( ) X4-6J 8、我国国家标准规定我国电网的额定频率fN为 50HZ。( )5-1S 9、正常情况下，为使绝缘油不致过速氧化，规定上层油温不得超过85。( )5-1Z 10、变压器按相数可分为三相变压器、单相变压器二种。( )5-1Z 11、熔断器额定电压应大于等于线路的工作电压。( )5-2Z 12、变压器按照绝缘结构和冷却条件来分，变压器可分为油浸式变压器和干式变压器。( )5-2L 13、二次侧公共线中流过的电流为两相电流之差，即I=IW-IW。( ) X5-3Z 14、在电压互感器中只有10KV及以下才制成单相式。( ) X5-3J 15、电压互感器在工作时，其二次侧不允许短路。( )5-3L 16、铁心和二次绕组的一端必须可靠接地。( )5-4Z 17、断路器的“跳跃”现象一般是在跳闸，合闸加路同时接通时才发生，“防跳”回路设置是将断路器闭锁到跳闸位置。( ) X5-4L 18、断路器故障跳闸后，因SA开关未复位，所以红灯亮。( ) X5-5S 19、证明断路器在断开位置的依据是电压表指数为零。( )5-5Z 20、断路器的合闸熔断器熔断，将造成分、合闸都不能。( )5-6Z 21、在安装变压器时，要求其顶盖与水平而间有1%1.5%的坡度. ( )5-6L 22、安装继电器的连接管有2%4%的坡度，均朝油枕的方向向上倾斜。( )6-1S 23、在y，yno接线的变压器低压侧中性点引出线上装设零序电流保护。( )6-1S 24、零序电流保护的动作时间一般取0。50。75。( )6-2Z 25、容量在2000KW以上的电动机广泛采用电流速断作为电动机相间短路的主保护。( ) X6-2L 26、KVec是可靠系数，动作于信号时，取1.2，动作于跳闸时，取1.05. ( ) X6-3J 27、高压电动机在发生单相接地，接地电流大于5A时，应装没单相接地保护。( )6-3L 28、10KV以下线路也可采用手动复归。( )6-4Z 29、从人身安全的角度考虑，人体电阻一般取1700。( )6-4L 30、人触电后能自主摆脱电源的电流一般为1016MA，当超过50MA时有生命危险。( )6-4Z 31、资料表明，25300HZ的门交流电对人体的危害最大。( )6-4L 32、绝缘手套在1KV以上电气设备上使用时可作为基本安全用具。( ) X6-5S 33、接地接作用不同可分为工作接地和保护接地。( )6-5Z 34、国际电工委员会将低压配电系统分为三种方式：即IT、TT和TN系统。( )6-5L 35、TN-S系统具有更高的电气安全性，广泛使用于小企业及民用变配电系统户。( )6-6S 36、接地体是理入大地中美其名曰直接与在地土壤接触的金属导体。( )6-6Z 37、常用的国产接地电阻测定仪有2C-8型和ZC-29型等几种。( )6-6Z 38、我国60KV以上网中的变压器中性点不直接接地。( ) X6-6L 39、卤钨灯必须水平安装，倾斜角不得小于4。( ) X6-6J 40、卤钨灯工作时管壁温度很高可达600。( )7-1S 41、高压钠灯是一种高气压，压强可达10000。( )7-1L 42、荧光灯一般在悬挂高度在4M以下的场所。( )7-1Z 43、重度ho一般为0.31.5M,通常取0.7M,吸顶式灯具的垂度为零. ( ) X6-4S 44、20KV及下多制成户外式，35KV及以上大多制成户内式。( ) X6-3Z 45、母线起着汇集和分配电能的体用。( )6-3Z 46、母线按材料可分为铜母线、铅母线和钢母线。( )6-1L 47、对于一般610KV用户变电所的配电变压器有y,yno和，yn11两种常用的联结组别。( )6-6Z 48、室外6101V配电变电器较多采用RW4-10型高压跌落式熔断器。( )7-1Z 49、K计算系数，一般大于1。( ) X7-2Z 50、KOL导线或电缆的允许短时过负荷系数。( )7-2J 51、变压器油有浸入作用、加强绝缘作用、散热作用、灭弧作用四种。( )4-5S 52、干式变压器其温度可达110以上。( )4-5Z 53、干式变压器其温度不得超过95。( )4-6L 54、绕阻的运行温度一般比绝缘油的运行温度低10。( ) X4-6Z 55、熔断器是最简单的保护器。( )三、选择题4-3Z 1. 高压负荷开关是一种具的一定分断能力和接通能力的高压开关设备,其性能介于开关和_之间. B A熔断器 B断路器 C接触器 4-3S 2. 在大多数情况下,负荷开关和高压熔断器配合使用,熔断器作_保护. AA短路 B负压 C失压4-3L 3. 低压开关电器是低压电器的一部分,通常用来接通或断开_以下的交直流电路. AA500V B400V C600V4-3J 4. 刀开关是最简单的低压开关,额定电流在_以下,主要应用在不经常操作的交直流低压电路中. CA500 B1500 C1500A4-4Z 5.螺旋式熔断器的_部分组成分别是_AA 6 瓷帽 熔断管 瓷套 上接线座 下接线座 瓷座B 5瓷帽 熔丝 上接线座 下接线座 瓷座C 3 熔丝 接线座 瓷座4-4L 6. 额容量SN是指变压器的额定_AA视在功率 B无功功率 C有功功率4-4J 7.我国国家标准规定我国电网的额定频率FN为_CA 60HZ B 50 C 50HZ4-4S 8. 正常情况下,为使绝缘体不致过速氧化,规定上层油温不得超过_CA 65 B 75 C 85 4-5Z 9. 运行中变压器发生的故障主要是_故障. BA套管 B 绕组 C 分接头调节开关4-5Z 10. 变压器出现_种声音为正常运行. BA突然升声 B嗡嗡 C嘶哑声4-5S 11.变压器油正常时,一般为_AA黄色 B黑色 C粽色4-6L 12. 电压互感器也是一种特殊的_BA断电器 B变压器 C接触器4-6Z 13. _是指断电保护装置对其保护范围内不正常工作状态或故障的反应能力 AA 可靠性 B 速动性 C灵敏性4-6J 14. _保护装置是指能反映系统中电气设备的故障及不正常工作状态，并能动作于断路跳闸或发信号的一种自动装置。BA零序电流 B 断电 C单相接地4-6S 15进电压电器的动作和返回概念与_ 断电器相似. AA电流 B电压 C时间5-1Z 16.电流断电器在线路保护作为测量及启动元件,接在电流互感器的_,反映被保护线路的变化,当电流达到规定值时动作. AA二次侧 B一次测 C与中线相连5-1S 17. _接线的特点是能反映各种相间短路故障. CA两相不完全是开关连接 B三相完全是开关连接 C两相电流差接线5-1L 18. _保护是一处瞬时动作的过电流保护,其动作时仅限为断电器本身的固有动作和时间,不加及延时. BA过电流 B电流速断 C单相接地保护5-1J 19. _保护是利用系统发生单相接地对所产生的零序电流来实现的. BA零序电流 B 单相接地 C过电流5-2Z 20. GB50062-92电力装置的继电保护和自动装置设计规范规定，在过电流保护动作超过_时,应装设电流速断保护. BA 0.40.5 B0.5-0.75 C 0.5-0.75-2Z 21. 变压器的故障类型有_ AA油箱内 油箱外 B油箱 绝缘 C匣间 油箱5-2L 22.变压器的不正常运行状态有:由外部短路或过负荷引起的_,油箱内部有油面降低和油温的升高等. BA过电压 B过电流 C 过负荷5-2J 23. _是油箱内部故障的主保护,能反映油面的降低,并可根据故障的严重程度,动作于信号或跳闸. BA过电流保护 B瓦斯保护 C 油温信号装置5-2L 24. _用来监视变压器的温度升高和冷却系统的故障. CA过电流 B 瓦斯保护 C油温信号装置5-3Z 25. 在安装压器时,要求其顶盖与水平面间有_的坡度. BA1%-2% B1%-5% C2%-5%5-3L 26. 安装继电器的连接管有_的坡度均为朝油枕的方向向上倾斜. CA1%-5% B3%-4% C2%-4%5-3S 27. 对于中小容量变压器,当电流保护时限于大于_时,还应装设有电流速断保护,用以快速反应油箱外部电源侧套管及引出线的故障. BA 0.5 B 0.5S C 0.2S5-4L 28. 变压器的速断保护装设在电源侧,对于35KV及其以下的接地电流系统,通常采用_,其动作电流的整定与电力线路的电流速断保护基本相同. B A三相完全呈形联结 B 两相不完全呈形联结 C两相差接线5-4Z 29. 为防止在大电动机启动等短时冲击电流或外部短路故障时发出不必要的信号,过负荷保护的动作时限一般整定为_ BA 10-15 B 10-15S C 15S 5-4J 30、零序电流保护的动作时间一般取 BA、0.5S B、0.50.7S C、0.50.75-5Z 31、采用 联的过电流保护既能实现相间短路保护，又能实现低压侧的单相接地短路保护，且保护灵敏度较高。 AA、三相完全呈形 B、两相不完全呈形 C、两相差接线5-5L 32、容量在2000kw以下的电动机应采用电流速断作为电动机 的保护 AA、相间短路 B、匝间短路 C、单相接地5-5L 33、电动机两侧的电流互感器应具有相同特性，并能满足 误差要求。BA、50% B、10% C、70%5-5Z 34、高压电动机在发生单项接地、接地电流大于 时，应装设单相接地保护 BA、5 B、5A C、6A6-1Z 35、在供电系统中，输电线路是发生故障概率最多的部位，架空线路上约占故障总数的 的故障属于暂时性故障。 CA、50% B、80% C、80%90%6-1L 36、为了尽可能减少停电损失，要求APR动作时间越短越好，但同时也要求满足短路点的去游离以及断路器免弧能力的恢复和机械上恢复的时间，故一般重合闸动作时间为 CA、0.51S B、11.5S C、0.51.5S6-1J 37、工作母线不论因任何原因失去电压时 都应该可靠动作。 BA、APR B、AAT C、KRS6-1S 38、数据处理系统主要有 部分组成。CA、3 B、4 C、56-2Z 39、管用的国产接地电阻测定仪有 BA、csc2000 B、2c8 C、2c9 2c8 2c9 csc20006-2S 40、 H2的交流中对人体的伤害最大。 CA、50 B、25 C、253006-2Z 41、人触电后自主摆脱电源的电流为 BA、1A B、1016MA C、10166-3S 42、从人身安全的角度考虑，人体电阻可按 考虑。CA、1000 B、2000 C、100020006-3S 43、我国一般取 为人体的安全电流值，但触电时间不超过 。BA、30A 1S B、30mA 1S C、15mA 1S6-3Z 44、防止间接接触电的技术措施主要有： 、 装设漏电电源保安器等。BA、匝间保护、短路保护 B、保护接地、保护接零 C、保护接地、短路保护6-4Z 45、绝缘手套应有足够的长度，截止后应超过手腕_C A、12cm B、15cm C、10cm6-4L 46、携带型接地线使用多股软铜线截面应不小于_B A 5mm2 B25mm2 C10mm26-5L 47、采用_后,可大大减轻电气设备金属外壳带电引起的触电危险AA接地保护 B保护接零 C重复接地6-5J 48、避雷针的保护范围是指被保护物遭受雷击的概率为_BA1% B0.1% C10%7-1L 49、为了降低雷电侵入波头的陡度,可在电动机前面加一段_的引入电缆BA50100m B100150m C150200m7-1Z 50、卤钨灯必须_安装，倾斜角不得大于4度AA水平 B垂直 C倾斜7-1Z 51、_灯利用汞蒸气在外加电压作用下产生弧光放电AA荧光灯 B高压汞灯 C高压钠灯7-2Z 52、俗称“小太阳”为_等CA金属卤化灯 B高压钠灯 C长弧氙灯7-2Z 53、悬挂高度在4m以下的一般工作场所宜选用_BA卤钨灯 B荧光灯 C氙灯7-2L 54、悬挂高度在4m以上的一般工作场所宜选用_CA卤钨灯 B荧光灯 C高压钠灯7-2S 55、开关频繁和需要及时点亮或需要调光的场所宜采用_AA白炽灯 B荧光灯 C卤钨灯四、简答题4-3S、1、什么是高压负荷开关？答：高压负荷开关是一促具有一定分断能力和接通能力的高压开关设备，其性能介于隔离开关和断路器之间/4-4S、2、什么是低压开关电器？答：低压开关电器是低压电器的一部分，通常用来接通或断开500V以下的交直流电路，广泛用于工业企业的供电系统。4-4Z、3、什么是低压断路器？答：低压断路器是低压配电网络和电力拖动系统中常用的一促配电电器，它集控制和多种保护功能于一体，用于不频繁操作的场合，在正常情况下用于接通和断开电路。4-5Z、4、熔断器由哪几部分构成？答：主要由金属熔体（也叫熔体）支持熔体的载流部分（触头）和外壳构成。4-5L、5、RCIA系列插入式熔断器由哪几部分组成？答：由瓷盖、瓷座、动触头、静触头及熔丝五部分组成。4-5Z、6、低压熔断器的种类很多，按结构形式分为哪四类？答：半封闭插入工、无填料闭管式、有填料封闭管式和自复式四种类型。4-6Z、7、什么是变压器？答：变压器是一种把电压和电流转变成另一种（或几种）同频率的不同电压和电流的电气设备，文字代号T。4-6S、8、按照绝缘结构和冷却条件来分变压器可分为哪两种？答：分为油浸式变压器和干式变压器。4-6S、9、变压器油有哪些作用？答：1、浸入作用 2、加强绝缘作用 3、散热作用 4、灭弧作用4-6Z、10、什么叫做事故过负荷能力？答：当电力系统或用户变电站发生事故时，为保证重要设备的连续供电，变压器允许短时过负荷的能力称为事故过负荷能力。4-6L、11、引起变压器过热的原因主要有哪些？答：主要有绕组故障，过负荷、分接开关接触不良、引线接头接触不良，短路保护装置拒动，冷却装置、漏磁原因，铁心多点接地等。4-7Z、12、电流互感器其主要作用是什么？答：主要作用是将一次回路中的大电流按比例变换成二次侧的小电流（SA或IA）以供测量表计，继电保护装置、自动装置和控制信号装置等使用。4-7L、13、电流互感器的主要特点是什么？答：一次绕组的匝数很少，一般只有一匝到几匝，而二次绕组匝数却很多，常用较细的导线绕制。4-7S、14、什么是电压互感器？答：电压互感器也是一促特殊的变压器，其实质相当于容量较小的降压变压器。4-7S、15、电压互感器的作用是什么？答：将一次回路中的高电压按比例变换成二次侧的低电压以供测量表计、继电保护装置、自动装置和控制信号装置等使用/4-7S、16、电压互感器按绝缘可分为哪三种？答：可分为干式、浇注式和油浸式/4-8S、17、电气主接线由哪些部分组成?答：它由开关电器、电力变压器、避雷器、母线、互感器、电力电缆，电力电容器等组成。4-8Z、18、对主接线的基本要求有哪些？答：1、安全性 2、可靠性 3、灵活性 4、经济性4-9Z、19、什么是配电装置？答：配电装置就是按照主接线人要求，在现场把开关电器、保护电器、测量电器、母线及必要的辅助设备等连接起来，用以接受和分配电能的装置，它是变配电所的重要组成部分。4-9L、20、配电箱按功能可分为哪些？答：可分为动力配电箱、照明配电箱、消火栓泵控制箱、计量箱家用信息箱、施工井架控制箱等。4-10S、21、电力容器主要由哪些原件组成？答：由外壳、电容元件、液体和固体绝缘、紧固件，引出线和套管等组成。4-10S、22、电力电容按用途分为哪几类？答：可分为并联电容器、电热电容器、串联电容器、均压电容器、耦合电容器、滤波电容器等。4-10S 23、并联电容器的补偿方法有哪几种方法？答：分为高压集中补偿、低压集中补偿和低压就地补偿、5-1Z、24、什么叫二次回路？答:二次回路是对一次系统和设备的运行状态进行测量、监察、控制和保护的电路、是实现变配电所安全、经济、稳定运行的重要保障。5-2Z、26、简述二次回路的操作电源？答：二次回路的操作电源是供给高压断路器分、合闸回路，继电保护和自动装置动作，信号回路和监测系统及其他二次回路中的元器件工作电源，因此出、对操作电源的要求很高，容量要足够大，尽可能不受系统运行方式的影响。6-1S、27、什么是继电保护装置？答：它是二次回路的重要组成部分，其作用是监视一次系统和设备的运行状态，并在发生故障或出现不正常工作状态时，能自动进行处理，并发出信号。6-1S、28、目前工厂供电系统采用的保护装置有哪些？答：熔断器保护、低压断路器保护和继电器保护6-1Z、29、继电保护装置由哪些组成？答：1、测量部分 2、逻辑部分 3、执行部分6-1Z、30、什么是继电保护装置？答：他是指能反映系统中电气设备的故障及不正常工作状态，并能动作于断路器跳闸或发信号的一种自动装置。6-2Z、31、什么是电流速断保护？答：电流速断保护是一促瞬间动作的过电流保护，其动作时限仅为断电器本身的固有动作时间，不加延时。6-3Z、32、数据采集系统包括哪些？答：包括电压形成，低通滤波，采样保持，多路转换开关以及模数转换等模块，它的任务是将模拟量转换成数字量7-1S 33、电气安全包括哪两方面？答：电气设备安全和人身安全
