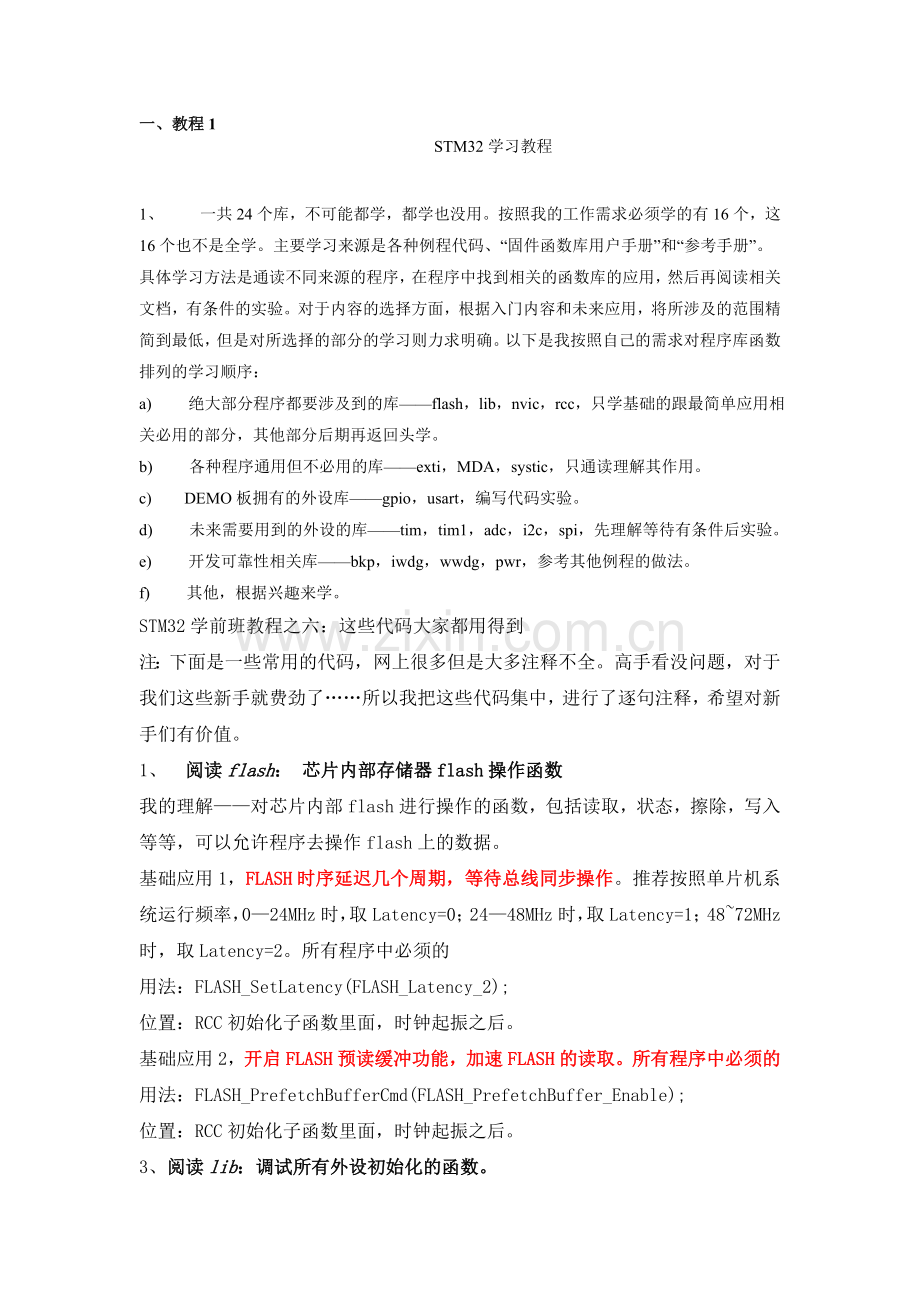

                                                STM32学习教程

1、        一共24个库，不可能都学，都学也没用。按照我的工作需求必须学的有16个，这16个也不是全学。主要学习来源是各种例程代码、“固件函数库用户手册”和“参考手册”。
具体学习方法是通读不同来源的程序，在程序中找到相关的函数库的应用，然后再阅读相关文档，有条件的实验。对于内容的选择方面，根据入门内容和未来应用，将所涉及的范围精简到最低，但是对所选择的部分的学习则力求明确。以下是我按照自己的需求对程序库函数排列的学习顺序：
a)        绝大部分程序都要涉及到的库——flash，lib，nvic，rcc，只学基础的跟最简单应用相关必用的部分，其他部分后期再返回头学。
b)        各种程序通用但不必用的库——exti，MDA，systic，只通读理解其作用。
c)        DEMO板拥有的外设库——gpio，usart，编写代码实验。
d)        未来需要用到的外设的库——tim，tim1，adc，i2c，spi，先理解等待有条件后实验。
e)        开发可靠性相关库——bkp，iwdg，wwdg，pwr，参考其他例程的做法。
f)        其他，根据兴趣来学。
STM32学前班教程之六：这些代码大家都用得到
注：下面是一些常用的代码，网上很多但是大多注释不全。高手看没问题，对于我们这些新手就费劲了……所以我把这些代码集中，进行了逐句注释，希望对新手们有价值。
1、 阅读flash： 芯片内部存储器flash操作函数
我的理解——对芯片内部flash进行操作的函数，包括读取，状态，擦除，写入等等，可以允许程序去操作flash上的数据。
基础应用1，FLASH时序延迟几个周期，等待总线同步操作。推荐按照单片机系统运行频率，0—24MHz时，取Latency=0；24—48MHz时，取Latency=1；48~72MHz时，取Latency=2。所有程序中必须的
用法：FLASH_SetLatency(FLASH_Latency_2);
位置：RCC初始化子函数里面，时钟起振之后。
基础应用2，开启FLASH预读缓冲功能，加速FLASH的读取。所有程序中必须的
用法：FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);
位置：RCC初始化子函数里面，时钟起振之后。
3、阅读lib：调试所有外设初始化的函数。
我的理解——不理解，也不需要理解。只要知道所有外设在调试的时候，EWRAM需要从这个函数里面获得调试所需信息的地址或者指针之类的信息。
基础应用1，只有一个函数debug。所有程序中必须的。
用法： #ifdef DEBUG
                  debug();
#endif
        位置：main函数开头，声明变量之后。
4、阅读nvic：系统中断管理。
我的理解——管理系统内部的中断，负责打开和关闭中断。
基础应用1，中断的初始化函数，包括设置中断向量表位置，和开启所需的中断两部分。所有程序中必须的。
用法： void NVIC_Configuration(void)
{
NVIC_InitTypeDef NVIC_InitStructure;    //中断管理恢复默认参数
#ifdef  VECT_TAB_RAM   //如C/C++Compiler\Preprocessor\Defined symbols中的定义了VECT_TAB_RAM（见程序库更改内容的表格）
NVIC_SetVectorTable(NVIC_VectTab_RAM, 0x0); //则在RAM调试
#else //如果没有定义VECT_TAB_RAM
NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0);//则在Flash里调试
#endif                                                        //以下为中断的开启过程，不是所有程序必须的。
//NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
//设置NVIC优先级分组，方式。
//注：一共16个优先级，分为抢占式和响应式。两种优先级所占的数量由此代码确定，NVIC_PriorityGroup_x可以是0、1、2、3、4，分别代表抢占优先级有1、2、4、8、16个和响应优先级有16、8、4、2、1个。规定两种优先级的数量后，所有的中断级别必须在其中选择，抢占级别高的会打断其他中断优先执行，而响应级别高的会在其他中断执行完优先执行。
//NVIC_InitStructure.NVIC_IRQChannel = 中断通道名;  //开中断，中断名称见函数库
//NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; //抢占优先级
//NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;      //响应优先级
//NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;   //启动此通道的中断
//NVIC_Init(&NVIC_InitStructure);        //中断初始化
}
5、阅读rcc：单片机时钟管理。
我的理解——管理外部、内部和外设的时钟，设置、打开和关闭这些时钟。
基础应用1：时钟的初始化函数过程——
用法：void RCC_Configuration(void)     //时钟初始化函数
{
  ErrorStatus HSEStartUpStatus;              //等待时钟的稳定
  RCC_DeInit();                                //将时钟重置为缺省值
  RCC_HSEConfig(RCC_HSE_ON);                   //设置外部晶振
  HSEStartUpStatus = RCC_WaitForHSEStartUp();  //等待外部晶振就绪
if (HSEStartUpStatus == SUCCESS)
  {
FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable)；//使能预取缓存
FLASH_SetLatency(FLASH_Latency_2);          //flash操作的延时
RCC_HCLKConfig(RCC_SYSCLK_Div1);             //AHB使用系统时钟
RCC_PCLK2Config(RCC_HCLK_Div2);        //APB2（高速）为HCLK的一半
RCC_PCLK1Config(RCC_HCLK_Div2);        //APB1（低速）为HCLK的一半
//注：AHB主要负责外部存储器时钟。APB2负责AD，I/O，高级TIM，串口1。APB1负责DA，USB，SPI，I2C，CAN，串口2345，普通TIM。
 RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);  //PLLCLK = 8MHz * 9 = 72 MH //设置PLL时钟源及倍频系数
 RCC_PLLCmd(ENABLE);                  //启动PLL
while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
{}     //等待PLL启动
RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);  //将PLL设置为系统时钟源
  while (RCC_GetSYSCLKSource() != 0x08)
{}     //将PLL返回，并作为系统时钟源
}
//RCC_AHBPeriphClockCmd(ABP2设备1 | ABP2设备2 |, ENABLE); //启动AHP设备
//RCC_APB2PeriphClockCmd(ABP2设备1 | ABP2设备2 |, ENABLE);//启动ABP2设备
  //RCC_APB1PeriphClockCmd(ABP2设备1 | ABP2设备2 |, ENABLE); //启动ABP1设备
}
6、阅读exti：外部设备中断函数
我的理解——外部设备通过引脚给出的硬件中断，也可以产生软件中断，19个上升、下降或都触发。EXTI0～EXTI15连接到管脚，EXTI线16连接到PVD（VDD监视），EXTI线17连接到RTC（闹钟），EXTI线18连接到USB（唤醒）。
基础应用1，设定外部中断初始化函数。按需求，不是必须代码。
        用法： void EXTI_Configuration(void)
{
EXTI_InitTypeDef EXTI_InitStructure;  //外部设备中断恢复默认参数
EXTI_InitStructure.EXTI_Line = 通道1|通道2; //设定所需产生外部中断的通道，一共19个。
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;     //设置中断模式
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发
EXTI_InitStructure.EXTI_LineCmd = ENABLE;            //启动中断的接收
EXTI_Init(&EXTI_InitStructure);                    //外部设备中断启动
}
7、阅读dma：通过总线而越过CPU读取外设数据
我的理解——通过DMA应用可以加速单片机外设、存储器之间的数据传输，并在传输期间不影响CPU进行其他事情。这对于入门开发基本功能来说没有太大必要，这个内容先行跳过。
8、阅读systic：系统定时器
我的理解——可以输出和利用系统时钟的计数、状态。
基础应用1，精确计时的延时子函数。推荐使用的代码。
用法：
static vu32 TimingDelay;           //全局变量声明
void SysTick_ Configuration (void)         //systick初始化函数
{
SysTick_CounterCmd(SysTick_Counter_Disable);  //停止系统定时器
    SysTick_ITConfig(Disable);            //停止systick中断
    SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8); //systick使用HCLK作为时钟源，频率值除以8。
    SysTick_SetReload(9000);   //重置时间1毫秒（以72MHz为基础计算）
SysTick_ITConfig(Enable);  //开启systic中断
}
void Delay (u32 nTime)       //延迟一毫秒的函数
{
    SysTick_CounterCmd(SysTick_Counter_Enable);  //systic开始计时
TimingDelay = nTime;      //计时长度赋值给递减变量
while(TimingDelay != 0);                    //检测是否计时完成
    SysTick_CounterCmd(SysTick_Counter_Disable);   //关闭计数器
    SysTick_CounterCmd(SysTick_Counter_Clear);      //清除计数值
}
void TimingDelay_Decrement(void)  //递减变量函数，函数名由“stm32f10x_it.c”中的中断响应函数定义好了。
{
    if (TimingDelay != 0x00)                //检测计数变量是否达到0
{ TimingDelay--;                                //计数变量递减
     }
}
注：建议熟练后使用，所涉及知识和设备太多，新手出错的可能性比较大。新手可用简化的延时函数代替：
void Delay(vu32 nCount)   //简单延时函数
{
  for(; nCount != 0; nCount--);     //循环变量递减计数
}
当延时较长，又不需要精确计时的时候可以使用嵌套循环：
void Delay(vu32 nCount)                         //简单的长时间延时函数
{int i;                                          //声明内部递减变量
 for(; nCount != 0; nCount--)    //递减变量计数
{for (i=0; i<0xffff; i++)}    //内部循环递减变量计数
}
9、        阅读gpio：I/O设置函数
我的理解——所有输入输出管脚模式设置，可以是上下拉、浮空、开漏、模拟、推挽模式，频率特性为2M，10M，50M。也可以向该管脚直接写入数据和读取数据。
        基础应用1，gpio初始化函数。所有程序必须。
        用法：void GPIO_Configuration(void)
{
GPIO_InitTypeDef GPIO_InitStructure;      //GPIO状态恢复默认参数
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_标号 | GPIO_Pin_标号 ;  //管脚位置定义，标号可以是NONE、ALL、0至15。
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;//输出速度2MHz
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;        //模拟输入模式
GPIO_Init(GPIOC, &GPIO_InitStructure);          //C组GPIO初始化
}
//注：以上四行代码为一组，每组GPIO属性必须相同，默认的GPIO参数为：ALL，2MHz，FLATING。如果其中任意一行与前一组相应设置相同，那么那一行可以省略，由此推论如果前面已经将此行参数设定为默认参数（包括使用GPIO_InitTypeDef GPIO_InitStructure代码），本组应用也是默认参数的话，那么也可以省略。以下重复这个过程直到所有应用的管脚全部被定义完毕。
基础应用2，向管脚写入0或1
用法：GPIO_WriteBit(GPIOB, GPIO_Pin_2, (BitAction)0x01);  //写入1
基础应用3，从管脚读取0或1
用法：GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6)
STM32笔记之七：让它跑起来，基本硬件功能的建立
0、        实验之前的准备
a)        接通串口转接器
b)        下载IO与串口的原厂程序，编译通过保证调试所需硬件正常。
1、        flash，lib，nvic，rcc和GPIO，基础程序库编写
a)        这几个库函数中有一些函数是关于芯片的初始化的，每个程序中必用。为保障程序品质，初学阶段要求严格遵守官方习惯。注意，官方程序库例程中有个platform_conf.h文件，是专门用来指定同类外设中第几号外设被使用，就是说在main.c里面所有外设序号用x代替，比如USARTx，程序会到这个头文件中去查找到底是用那些外设，初学的时候参考例程别被这个所迷惑住。
b)        全部必用代码取自库函数所带例程，并增加逐句注释。
c)        习惯顺序——Lib（debug），RCC（包括Flash优化），NVIC，GPIO
d)        必用模块初始化函数的定义：
void RCC_Configuration(void);        //定义时钟初始化函数
void GPIO_Configuration(void);        //定义管脚初始化函数
void NVIC_Configuration(void);        //定义中断管理初始化函数
void Delay(vu32 nCount);                        //定义延迟函数
e)        Main中的初始化函数调用：
RCC_Configuration();                //时钟初始化函数调用
NVIC_Configuration();        //中断初始化函数调用
GPIO_Configuration();        //管脚初始化函数调用
f)        Lib注意事项：
属于Lib的Debug函数的调用，应该放在main函数最开始，不要改变其位置。
g)        RCC注意事项：
Flash优化处理可以不做，但是两句也不难也不用改参数……
根据需要开启设备时钟可以节省电能
时钟频率需要根据实际情况设置参数
h)        NVIC注意事项
注意理解占先优先级和响应优先级的分组的概念
i)        GPIO注意事项
注意以后的过程中收集不同管脚应用对应的频率和模式的设置。
作为高低电平的I/O，所需设置：RCC初始化里面打开RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,Enabule);启动时钟GPIOA j)        GPIO应用
GPIO_WriteBit(GPIOB, GPIO_Pin_2, Bit_RESET);//重置
GPIO_WriteBit(GPIOB, GPIO_Pin_2, (BitAction)0x01);//写入1
GPIO_WriteBit(GPIOB, GPIO_Pin_2, (BitAction)0x00);//写入0
GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6) ;//读入IO
k)        简单Delay函数
void Delay(vu32 nCount)//简单延时函数
{for(; nCount != 0; nCount--);}
实验步骤：
RCC初始化函数里添加：RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB , ENABLE);
不用其他中断，NVIC初始化函数不用改
GPIO初始化代码：
//IO输入，GPIOB的2、10、11脚输出
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2 ;//管脚号
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;   //输出速度
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;    //输入输出模式
  GPIO_Init(GPIOB, &GPIO_InitStructure);              //初始化
简单的延迟函数：
void Delay(vu32 nCount)                     //简单延时函数
{ for (; nCount != 0; nCount--);}           //循环计数延时
完成之后再在main.c的while里面写一段：
GPIO_WriteBit(GPIOB, GPIO_Pin_2, (BitAction)0x01);//写入1
Delay（0xffff）;
GPIO_WriteBit(GPIOB, GPIO_Pin_2, (BitAction)0x00);//写入0
Delay（0xffff）;
就可以看到连接在PB2脚上的LED闪烁了，单片机就跑起来了。
STM32笔记之八：来跟PC打个招呼，基本串口通讯
a)        目的：在基础实验成功的基础上，对串口的调试方法进行实践。硬件代码顺利完成之后，对日后调试需要用到的printf重定义进行调试，固定在自己的库函数中。
b)        初始化函数定义：
void USART_Configuration(void);        //定义串口初始化函数
c)        初始化函数调用：
void UART_Configuration(void);        //串口初始化函数调用
初始化代码：
void USART_Configuration(void)           //串口初始化函数
{
  USART_InitTypeDef USART_InitStructure;
  USART_InitStructure.USART_BaudRate = 9600;  //波特率9600
USART_InitStructure.USART_WordLength = USART_WordLength_8b;字长8位
  USART_InitStructure.USART_StopBits = USART_StopBits_1;//1位停止字节
  USART_InitStructure.USART_Parity = USART_Parity_No;  //无奇偶校验
  USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无流控制
  USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;//打开Rx接收和Tx发送功能
USART_Init(USART1, &USART_InitStructure);              //初始化
  USART_Cmd(USART1, ENABLE);                            //启动串口
}
RCC中打开相应串口
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 , ENABLE);
GPIO里面设定相应串口管脚模式
//串口1的管脚初始化
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;            //管脚9
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;       //复用推挽输出
GPIO_Init(GPIOA, &GPIO_InitStructure);               //TX初始化
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;           //管脚10
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入
  GPIO_Init(GPIOA, &GPIO_InitStructure);                //RX初始化
d)        简单应用：发送一位字符
USART_SendData(USART1, 数据);                //发送一位数据
while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET){}  //等待发送完毕
接收一位字符
while(USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET){}  //等待接收完毕
变量= USART_ReceiveData(USART1);        //接受一个字节
发送一个字符串
  先定义字符串：char rx_data[250];然后在需要发送的地方添加如下代码
  int i; //定义循环变量
  while(rx_data!='\0')                    //循环逐字输出，到结束字'\0'
{
USART_SendData(USART1, rx_data);            //发送字符
     while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET){}
i++;
}
e)        USART注意事项：
发动和接受都需要配合标志等待。
只能对一个字节操作，对字符串等大量数据操作需要写函数
使用串口所需设置：
RCC初始化里面打开RCC_APB2PeriphClockCmd(RCC_APB2Periph_USARTx);
GPIO里面管脚设定：串口RX（50Hz，IN_FLOATING）；串口TX（50Hz，AF_PP）；
f)        printf函数重定义（不必理解，调试通过以备后用）
（1）        需要c标准函数：
#include "stdio.h"
（2）        粘贴函数定义代码
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch) //定义为putchar应用
（3）        RCC中打开相应串口
（4）        GPIO里面设定相应串口管脚模式
（6）        增加为putchar函数。
int putchar(int c)                       //putchar函数
{
if (c == '\n')
{putchar('\r');}           //若为\n，则发送\r
USART_SendData(USART1, c);             //发送字符
while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET){}
return c;                                           //返回值
}
（7）        通过，试验成功。printf使用变量输出:%c字符，%d整数，%f浮点数,%s字符串，/n或/r为换行。注意：只能用于main.c中。
3、        NVIC串口中断的应用
a)        目的：利用前面调通的硬件基础，和几个函数的代码，进行串口的中断输入练习。因为在实际应用中，不使用中断进行的输入是效率非常低的，这种用法很少见，大部分串口的输入都离不开中断。
b)        初始化函数定义及函数调用：不用添加和调用初始化函数，在指定调试地址的时候已经调用过，在那个NVIC_Configuration里面添加相应开中断代码就行了。
c)        过程：
i.        在串口初始化中USART_Cmd之前加入中断设置：
USART_ITConfig(USART1, USART_IT_TXE, ENABLE);//TXE发送中断，TC传输完成中断，RXNE接收中断，PE奇偶错误中断，可以是多个。
ii.        RCC、GPIO里面打开串口相应的基本时钟、管脚设置
iii.       NVIC里面加入串口中断打开代码：
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQChannel; //通道设置为串口1中断
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; //中断占先等级0
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;//中断响应优先级0
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;        //打开中断
NVIC_Init(&NVIC_InitStructure);     //初始化
iv.        在stm32f10x_it.c文件中找到void USART1_IRQHandler函数，在其中添入执行代码。一般最少三个步骤：先使用if语句判断是发生那个中断，然后清除中断标志位，最后给字符串赋值，或做其他事情。
void USART1_IRQHandler(void)                              //串口1中断
{
char RX_dat;                                //定义字符变量
if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //判断是否接收到中断
{
USART_ClearITPendingBit(USART1,  USART_IT_RXNE);  //清除中断标志
GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)0x01);  //开始传输
RX_dat=USART_ReceiveData(USART1) & 0x7F；//接收数据并除去第一位
   USART_SendData(USART1, RX_dat);           //发送数据
    while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET){}
  }
}
d)        中断注意事项：
可以随时在程序中使用USART_ITConfig(USART1, USART_IT_TXE, DISABLE);来关闭中断响应。
NVIC_InitTypeDef NVIC_InitStructure定义一定要加在NVIC初始化模块的第一句。
全局变量与函数的定义：在任意.c文件中定义的变量或函数，在其它.c文件中使用extern+定义代码再次定义就可以直接调用了。
STM32笔记之九：打断它来为我办事，EXIT (外部I/O中断)应用
a)        目的：跟串口输入类似，不使用中断进行的IO输入效率也很低，而且可以通过EXTI插入按钮事件，本节联系EXTI中断。
b)        初始化函数定义：
void EXTI_Configuration(void); //定义IO中断初始化函数
c)        初始化函数调用：
EXTI_Configuration(); //IO中断初始化函数调用简单应用
d)        初始化函数：
void EXTI_Configuration(void)
{
EXTI_InitTypeDef EXTI_InitStructure;        //EXTI初始化结构定义
EXTI_ClearITPendingBit(EXTI_LINE_KEY_BUTTON);//清除中断标志
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource3);//管脚选择
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource4);
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource5);
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource6);
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;//事件选择
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;//触发模式
EXTI_InitStructure.EXTI_Line = EXTI_Line3 | EXTI_Line4; //线路选择
EXTI_InitStructure.EXTI_LineCmd = ENABLE;//启动中断
EXTI_Init(&EXTI_InitStructure);//初始化
}
e)        RCC初始化函数中开启I/O时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE);
GPIO初始化函数中定义输入I/O管脚。
//IO输入，GPIOA的4脚输入
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;         //上拉输入
  GPIO_Init(GPIOA, &GPIO_InitStructure);                //初始化
f)        在NVIC的初始化函数里面增加以下代码打开相关中断：（嵌套中断向量控制器NVIC）
  NVIC_InitStructure.NVIC_IRQChannel = EXTI9_5
