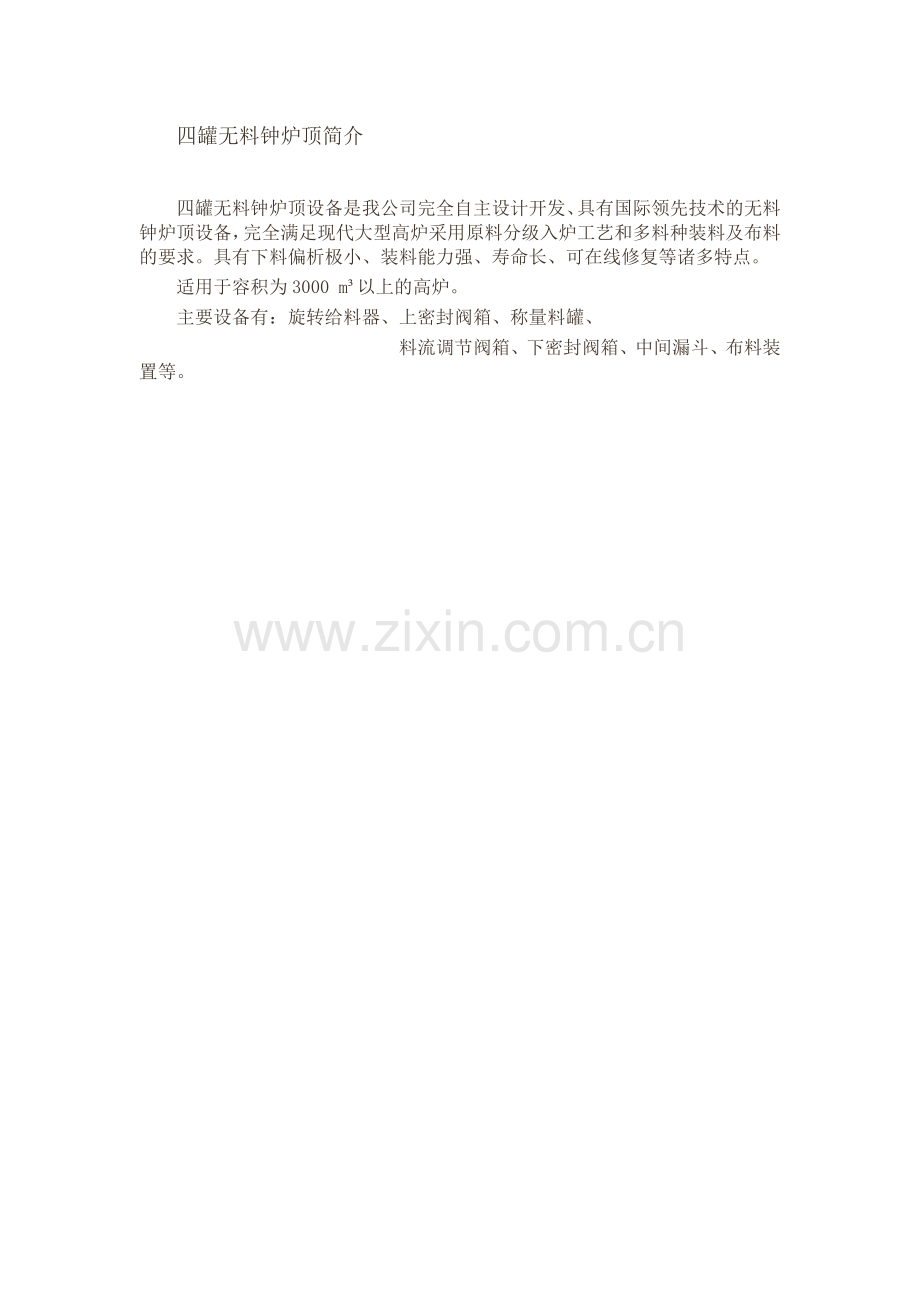

四罐无料钟炉顶简介

四罐无料钟炉顶设备是我公司完全自主设计开发、具有国际领先技术的无料钟炉顶设备，完全满足现代大型高炉采用原料分级入炉工艺和多料种装料及布料的要求。具有下料偏析极小、装料能力强、寿命长、可在线修复等诸多特点。
适用于容积为3000 m³以上的高炉。
主要设备有：旋转给料器、上密封阀箱、称量料罐、
            料流调节阀箱、下密封阀箱、中间漏斗、布料装置等。

图1 首钢四罐无料钟炉顶设备图片2011

 2.四罐无料钟炉顶基本技术参数：

 上料方式：                    皮带上料
     无料钟炉顶设备设计压力：      0.30MPa
     无料钟炉顶设备总高度：        约21 m
     炉顶工作温度：            150℃ ～300℃，容许瞬时， 每次≤0.5小时，6次/年
     布料方式：    环形布料、多环布料、扇形布料、定点布料
    上密封阀的直径:      Φ1200 mm
    料罐的有效容积:       70 m³
    炉料负荷:             96～102 T    (堆比重 1.6～1.7 t/m)
    电子秤量程（单个）：   100 T
    下密封阀的直径:       Φ1100 mm
    料流调节阀的控制方式：数字缸流量控制
    布料装置 :
    溜槽旋转速度:          3～10  rpm
    溜槽倾动速度:          0.27   rpm
    倾动范围：             0°～53°
    溜槽更换角度：         65°
    布料溜槽型式：         截面为半圆形或矩形
