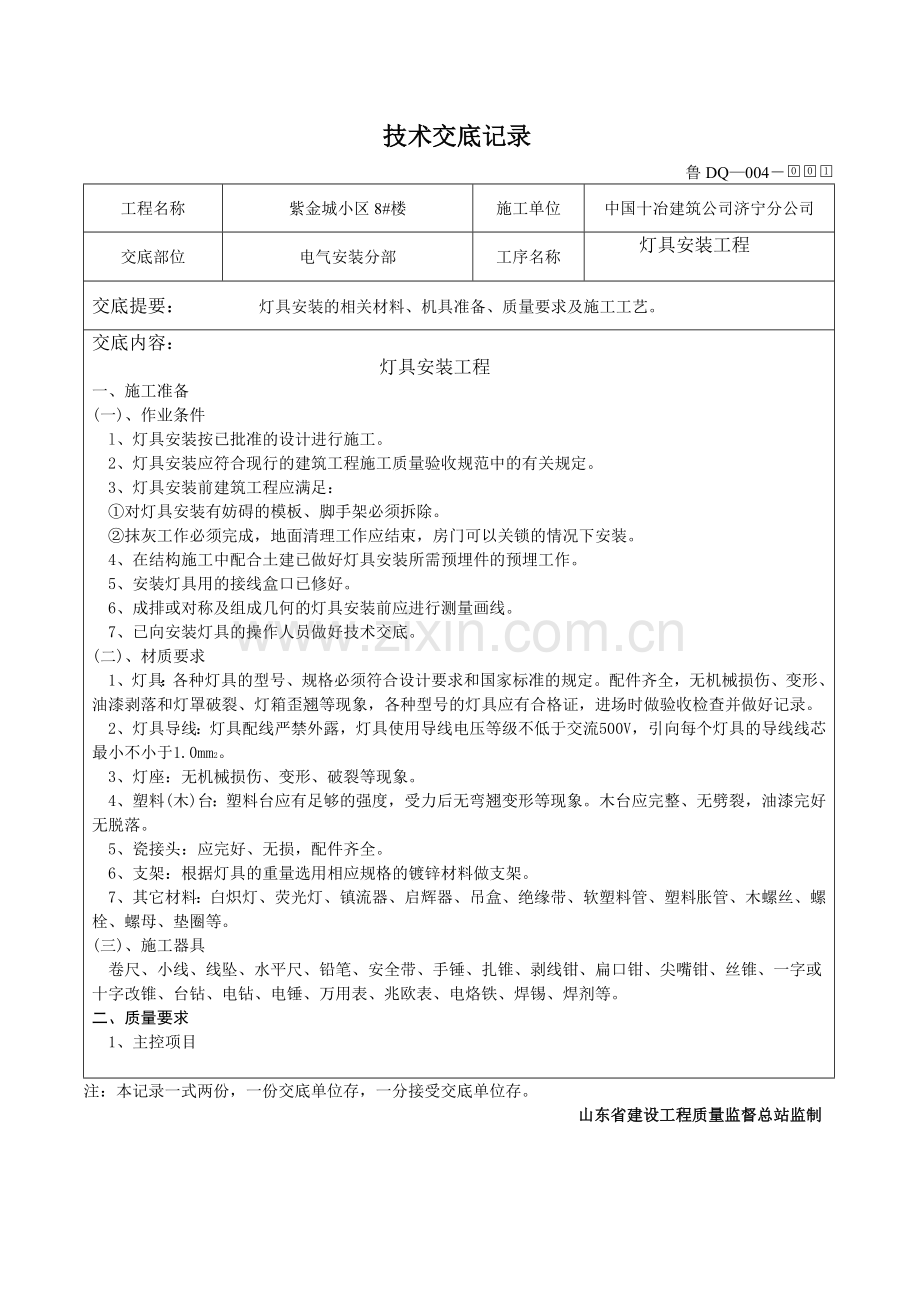

技术交底记录
鲁DQ—004－
工程名称
紫金城小区8#楼
施工单位
中国十冶建筑公司济宁分公司
交底部位
电气安装分部
工序名称
灯具安装工程

交底提要： 灯具安装的相关材料、机具准备、质量要求及施工工艺。
交底内容：
灯具安装工程
一、施工准备
(一)、作业条件
l、灯具安装按已批准的设计进行施工。
2、灯具安装应符合现行的建筑工程施工质量验收规范中的有关规定。
3、灯具安装前建筑工程应满足：
①对灯具安装有妨碍的模板、脚手架必须拆除。
②抹灰工作必须完成，地面清理工作应结束，房门可以关锁的情况下安装。
4、在结构施工中配合土建已做好灯具安装所需预埋件的预埋工作。
5、安装灯具用的接线盒口已修好。
6、成排或对称及组成几何的灯具安装前应进行测量画线。
7、已向安装灯具的操作人员做好技术交底。
(二)、材质要求
1、灯具：各种灯具的型号、规格必须符合设计要求和国家标准的规定。配件齐全，无机械损伤、变形、油漆剥落和灯罩破裂、灯箱歪翘等现象，各种型号的灯具应有合格证，进场时做验收检查并做好记录。
2、灯具导线：灯具配线严禁外露，灯具使用导线电压等级不低于交流500V，引向每个灯具的导线线芯最小不小于1.0mm2。
3、灯座：无机械损伤、变形、破裂等现象。
4、塑料(木)台：塑料台应有足够的强度，受力后无弯翘变形等现象。木台应完整、无劈裂，油漆完好无脱落。
5、瓷接头：应完好、无损，配件齐全。
6、支架：根据灯具的重量选用相应规格的镀锌材料做支架。
7、其它材料：白炽灯、荧光灯、镇流器、启辉器、吊盒、绝缘带、软塑料管、塑料胀管、木螺丝、螺
栓、螺母、垫圈等。
(三)、施工器具
卷尺、小线、线坠、水平尺、铅笔、安全带、手锤、扎锥、剥线钳、扁口钳、尖嘴钳、丝锥、一字或十字改锥、台钻、电钻、电锤、万用表、兆欧表、电烙铁、焊锡、焊剂等。
二、质量要求
1、主控项目

注：本记录一式两份，一份交底单位存，一分接受交底单位存。
山东省建设工程质量监督总站监制

技术交底记录
鲁DQ—004－
工程名称
紫金城小区8#楼
施工单位
中国十冶建筑公司济宁分公司
交底部位
电气安装分部
工序名称
灯具安装工程

交底提要： 灯具安装的相关材料、机具准备、质量要求及施工工艺。
交底内容：

(1)灯具的固定应符合下列规定：
1)灯具重量大于3kg 时，固定在螺栓或预埋吊钩上；
2)软线吊灯，灯具重量在0.5kg 及以下时，采用软电线自身吊装；大于0.5kg 的灯具采用吊链，且软电线编叉在吊链内，使电线不受力；
3)灯具固定牢固可靠，不使用木楔。每个灯具固定用螺钉或螺栓不少于2 个：当绝缘台直径在75mm
及以下时，采用1 个螺钉或螺栓固定。
(2)固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料，应耐燃烧和防明火。
(3)当设计无要求时，灯具的安装高度和使用电压等级应符合下列规定：
一般敞开式灯具，灯头对地面距离不小于下列数值(采用安全电压时除外)：
①室外：2.5m(室外墙上安装)；②室内：2m；
(4)当灯具距地面高度小于2.4m 时，灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠，并应有专
用接地螺栓，且有标识。
2、一般项目
(1) 引向每个灯具的导线线芯最小截面积应符合下表的规定。导线线芯最小截面积(mm2)
灯具安装的场所及用途
线芯最小截面积
铜芯软线
铜线
铅线
灯
头
线
民用建筑室内
0.5
0.5
2.5
工业建筑室内
0.5
1.0
2.5
室外
1.0
1.0
2.5
1)灯具及其配件齐全，无机械损伤、变形、涂层剥落和灯罩破裂等缺陷；
2)除敞开式灯具外，其他各类灯具灯泡容量在100W 及以上者采用瓷质灯头；
3)连接灯具的软线盘扣、搪锡压线，当采用螺口灯头时，相线接于螺口灯头中间的端子上；
4)灯头的绝缘外壳不破损和漏电；带有开关的灯头，开关手柄无裸露的金属部分。
(3)装有白炽灯泡的吸顶灯具，灯泡不应紧贴灯罩：当灯泡与绝缘台间距离小于5mm 时，灯泡与绝缘台间应采取隔热措施。
(4)安装在重要场所的大型灯具的玻璃罩，应采取防止玻璃罩碎裂后向下溅落的措施。
(5)投光灯的底座及支架应固定牢固，枢轴应沿需要的光轴方向拧紧固定。
(6)、安装在室外的壁灯应有泄水孔，绝缘台与墙面之间应有防水措施。
注：本记录一式两份，一份交底单位存，一分接受交底单位存。
山东省建设工程质量监督总站监制

技术交底记录
鲁DQ—004－
工程名称
紫金城小区8#楼
施工单位
中国十冶建筑公司济宁分公司
交底部位
电气安装分部
工序名称
灯具安装工程

交底提要： 灯具安装的相关材料、机具准备、质量要求及施工工艺。
交底内容：

三、工艺流程
熟悉图纸——检查灯具——安装灯具——通电试运行
四、操作工艺
(一)、熟悉图纸
灯具安装前应熟悉电气安装图纸，根据设计安装图纸作材料计划，灯具的型号、规格、数量要符合设计要求。
(二)、检查灯具
l、各种灯具的型号、规格及外观质量必须符合设计要求和国家标准，并且厂家提供的技术文件中应有灯具组装、安装说明及合格证。
2、灯具的配线应齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪斜等现象。
3、灯内配线检查：
①灯内配线应符合设计要求及有关规定，导线绝缘良好，无漏电现象；
②盯箱的导线在分支连接处不得承受额外直力和磨损，多股软线的端头需盘圈、涮锡；
③灯箱内的导线不应过于靠近热光源，并采取隔热措施，灯具内配线应严禁外露；
④使用螺灯口时，相线必须压在灯芯柱上；
⑤荧光灯接线按厂家提供的接线图正确接线。
(三)、安装灯具
l、一般要求：
(1)安装电气照明装置一般采用预埋接线盒、吊钩、螺钉、膨胀螺栓或塑料塞等固定方法，严禁使用木楔固定。
(2)照明灯具在易燃结构、装饰部位及木器家具上安装时，灯具周围应采取防火隔热措施，并选用冷光
源的灯具。
(3)安装在绝缘台上的电气照明装置，其导线的接头绝缘部分应伸出绝缘台的表面。
(4)电气照明装置的接线应牢固，电气接触应良好；需接地或接零的灯具非带电金属部分应有明显标
志的专用接地螺丝。
(5)额定电压220 伏金属灯具的保护接地要求：
1)凡安装距地面高度低于2.4 米的灯具其金属外壳必须连接保护地线。
2)灯具的保护接地线应与灯具的专用接地螺丝可靠连接，其保护接地线截面应根据灯具的相截面选
注：本记录一式两份，一份交底单位存，一分接受交底单位存。
山东省建设工程质量监督总站监制
技术交底记录
鲁DQ—004－
工程名称
紫金城小区8#楼
施工单位
中国十冶建筑公司济宁分公司
交底部位
电气安装分部
工序名称
灯具安装工程

交底提要： 灯具安装的相关材料、机具准备、质量要求及施工工艺。
交底内容：
择，当灯具相线截面小于1.5mm2 时其保护线截面不小于1.5mm2 铜芯绝缘线。
(6)灯具固定应牢固可靠，每个灯具固定用的螺丝或螺栓不少于2 个。
(7)当吊灯灯具重量大于3kg 时，应采用预埋吊钩或螺栓固定。
(四)、通电试运行
通电试运行：灯具安装完毕，各个支路的绝缘电阻摇测合格后，允许通电试运行。通电时间为24 小时，通电后每8 小时仔细检查和记录电流、电压值一次，全程共记录四次。同时检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，如果发现问题必须断电，然后查找原因进行修复。
五、应注意的质量问题
l、成排灯具中心线偏差超出允许范围：在确定成排灯具的位置时，必须拉线，最好拉十字线。
2、木台固定不牢，与建筑物表面有缝隙，木台直径在75～150mm 时，应用两条螺丝固定，木台直径
在150mm 以上时，应用三条螺丝成三角形固定。
3、法兰盘、-吊盒、平灯口不在塑料(木)台的中心线上其偏差超过1.5mm，安装时应先将法兰盘、吊
盒、平灯口的中心线对正塑料(木)台的中心。
4、吊链日光灯的吊链选用不当，应按下列要求进行更换：带罩或双管日光灯以及单管无罩日光灯链
装，应使用镀锌吊链。
5、各类灯具的适用场所和安装方法，应参考生产厂家提供的安装示意图和说明书进行安装。何种灯
具不采用木台直接安装在结构上，应由设计确定。在接地范围内安装的金属外壳灯具，灯具在体上应设有专用接地螺栓。
六、成品保护
1、灯具进人现场后应码放整齐、稳固，并要注意防潮，搬运时应轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。
2、安装灯具时不要碰坏建筑物的门窗及墙面。
3、灯具安装完毕后不得再次喷浆，以防止器具污染。
应注意的安全问题
l、安装较重大的灯具，必须搭设脚手架操作。
2、使用梯子靠在柱子工作，顶端应绑牢。在光滑坚硬的地面上使用梯凳时，必须考虑防滑措施。
3、使用人字梯必须坚固，距梯脚40～60mm 处要设拉绳，防止劈开；不准站在梯子最上一层工作，梯
凳上禁止放工具、材料。
4、高空作业，无防护设施时，必须系安全带并拴在牢固部位上。
技 术
负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一分接受交底单位存。
山东省建设工程质量监督总站监制
