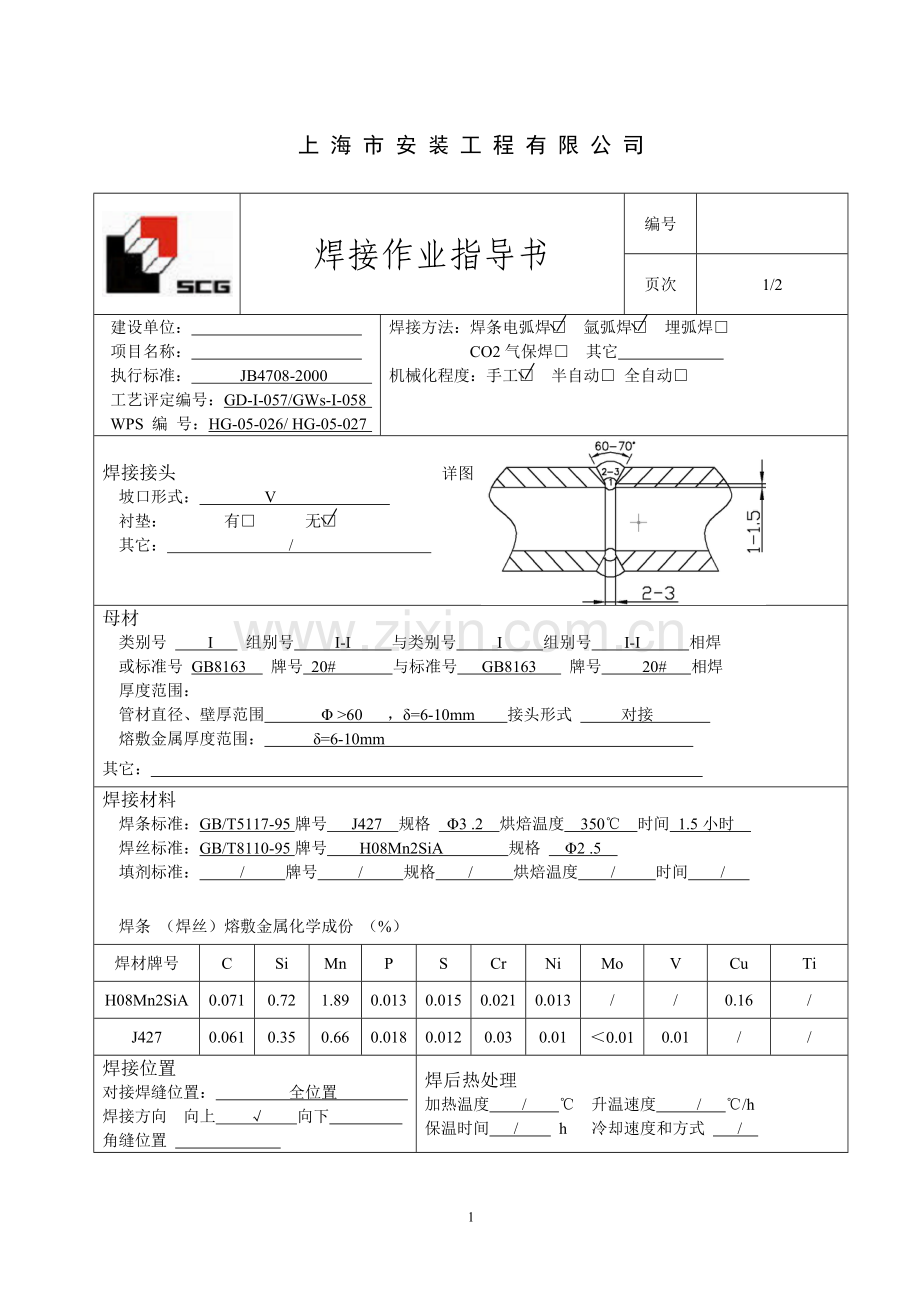

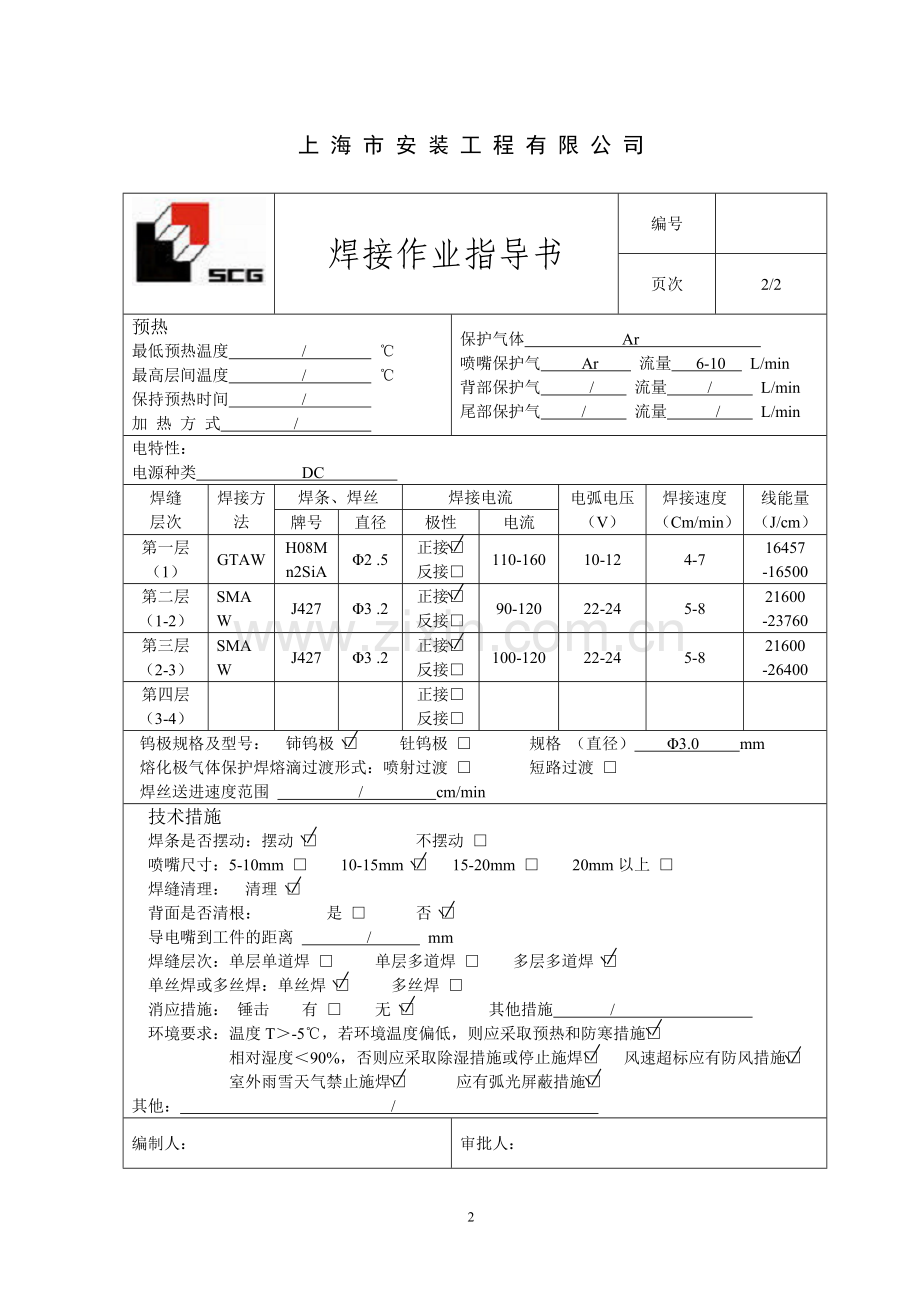

上海市安装工程有限公司焊接作业指导书编号页次 1/2 建设单位：项目名称：执行标准： JB4708-2000 工艺评定编号：GD-I-057/GWs-I-058 WPS 编号：HG-05-026/ HG-05-027 焊接方法：焊条电弧焊□ 氩弧焊□ 埋弧焊□ CO2气保焊□ 其它机械化程度：手工□ 半自动□ 全自动□ 焊接接头详图坡口形式： V 衬垫：有□ 无□ 其它： / 母材类别号 I 组别号 I-I 与类别号 I 组别号 I-I 相焊或标准号 GB8163 牌号 20# 与标准号 GB8163 牌号 20# 相焊厚度范围：管材直径、壁厚范围 Φ >60 ，δ=6-10mm 接头形式对接熔敷金属厚度范围： δ=6-10mm 其它：焊接材料焊条标准：GB/T5117-95牌号 J427 规格 Φ3 .2 烘焙温度 350℃ 时间 1.5小时焊丝标准：GB/T8110-95牌号 H08Mn2SiA 规格 Φ2 .5 填剂标准： / 牌号 / 规格 / 烘焙温度 / 时间 / 焊条（焊丝）熔敷金属化学成份（%）焊材牌号 C Si Mn P S Cr Ni Mo V Cu Ti H08Mn2SiA 0.071 0.72 1.89 0.013 0.015 0.021 0.013 / / 0.16 / J427 0.061 0.35 0.66 0.018 0.012 0.03 0.01 ＜0.01 0.01 / / 焊接位置对接焊缝位置：全位置焊接方向向上 √ 向下角缝位置焊后热处理加热温度 / ℃ 升温速度 / ℃/h 保温时间 / h 冷却速度和方式 / 上海市安装工程有限公司焊接作业指导书编号页次 2/2 预热最低预热温度 / ℃ 最高层间温度 / ℃ 保持预热时间 / 加热方式 / 保护气体 Ar 喷嘴保护气 Ar 流量 6-10 L/min 背部保护气 / 流量 / L/min 尾部保护气 / 流量 / L/min 电特性：电源种类 DC 焊缝层次焊接方法焊条、焊丝焊接电流电弧电压（V）焊接速度（Cm/min）线能量（J/cm）牌号直径极性电流第一层（1） GTAW H08Mn2SiA Φ2 .5 正接□反接□ 110-160 10-12 4-7 16457 -16500 第二层（1-2） SMAW J427 Φ3 .2 正接□反接□ 90-120 22-24 5-8 21600 -23760 第三层（2-3） SMAW J427 Φ3 .2 正接□反接□ 100-120 22-24 5-8 21600 -26400 第四层（3-4）正接□反接□ 钨极规格及型号：铈钨极 □ 钍钨极 □ 规格（直径） Φ3.0 mm 熔化极气体保护焊熔滴过渡形式：喷射过渡 □ 短路过渡 □ 焊丝送进速度范围 / cm/min 技术措施焊条是否摆动：摆动 □ 不摆动 □ 喷嘴尺寸：5-10mm □ 10-15mm □ 15-20mm □ 20mm以上 □ 焊缝清理：清理 □ 背面是否清根：是 □ 否 □ 导电嘴到工件的距离 / mm 焊缝层次：单层单道焊 □ 单层多道焊 □ 多层多道焊 □ 单丝焊或多丝焊：单丝焊 □ 多丝焊 □ 消应措施：锤击有 □ 无 □ 其他措施 / 环境要求：温度T＞-5℃，若环境温度偏低，则应采取预热和防寒措施□ 相对湿度＜90%，否则应采取除湿措施或停止施焊□ 风速超标应有防风措施□ 室外雨雪天气禁止施焊□ 应有弧光屏蔽措施□ 其他： / 编制人：审批人：上海市安装工程有限公司焊接作业指导书编号 C5-003 页次 1/2 建设单位：上海石油化工有限公司项目名称： 15万吨/年碳五分离装置执行标准： JB4708-2000 工艺评定编号： GWs-I-058 WPS 编号： HG-05-027 焊接方法：焊条电弧焊□ 氩弧焊□ 埋弧焊□ CO2气保焊□ 其它机械化程度：手工□ 半自动□ 全自动□ 焊接接头详图坡口形式： V 衬垫：有□ 无□ 其它： / 母材类别号 I 组别号 I-I 与类别号 I 组别号 I-I 相焊或标准号 GB8163 牌号 20 与标准号 GB8163 牌号 20 相焊厚度范围：管材直径、壁厚范围 Φ ＜60 ，δ=4-6mm 接头形式对接熔敷金属厚度范围： δ=4-6mm 其它：焊接材料焊条标准： / 牌号 / 规格 / 烘焙温度 / 时间 / 小时焊丝标准：GB/T8110-95牌号 H08Mn2SiA 规格 Φ2 .5 填剂标准： / 牌号 / 规格 / 烘焙温度 / 时间 / 焊条（焊丝）熔敷金属化学成份（%）焊材牌号 C Si Mn P S Cr Ni Mo V Cu Ti H08Mn2SiA 0.071 0.72 1.89 0.013 0.015 0.021 0.013 / / 0.16 / / / / / / / / / / / / / 焊接位置对接焊缝位置：全位置焊接方向向上 √ 向下角缝位置焊后热处理加热温度 / ℃ 升温速度 / ℃/h 保温时间 / h 冷却速度和方式 / 上海市安装工程有限公司焊接作业指导书编号 C5-003 页次 2/2 预热最低预热温度 / ℃ 最高层间温度 / ℃ 保持预热时间 / 加热方式 / 保护气体 Ar 喷嘴保护气 Ar 流量 6-10 L/min 背部保护气 / 流量 / L/min 尾部保护气 / 流量 / L/min 电特性：电源种类 DC 焊缝层次焊接方法焊条、焊丝焊接电流电弧电压（V）焊接速度（Cm/min）线能量（J/cm）牌号直径极性电流第一层（1） GTAW H08Mn2SiA Φ2 .5 正接□反接□ 110-160 10-12 4-7 16457 -16500 第二层（1-2） GTAW H08Mn2SiA Φ2 .5 正接□反接□ 110-160 10-12 4-7 16457 -16500 第三层（2-3）正接□反接□ 第四层（3-4）正接□反接□ 钨极规格及型号：铈钨极 □ 钍钨极 □ 规格（直径） Φ2 .5 mm 熔化极气体保护焊熔滴过渡形式：喷射过渡 □ 短路过渡 □ 焊丝送进速度范围 / cm/min 技术措施焊条是否摆动：摆动 □ 不摆动 □ 喷嘴尺寸：5-10mm □ 10-15mm □ 15-20mm □ 20mm以上 □ 焊缝清理：清理 □ 背面是否清根：是 □ 否 □ 导电嘴到工件的距离 / mm 焊缝层次：单层单道焊 □ 单层多道焊 □ 多层多道焊 □ 单丝焊或多丝焊：单丝焊 □ 多丝焊 □ 消应措施：锤击有 □ 无 □ 其他措施 / 环境要求：温度T＞-5℃，若环境温度偏低，则应采取预热和防寒措施□ 相对湿度＜90%，否则应采取除湿措施或停止施焊□ 风速超标应有防风措施□ 室外雨雪天气禁止施焊□ 应有弧光屏蔽措施□ 其他： / 编制人：审批人： 5
