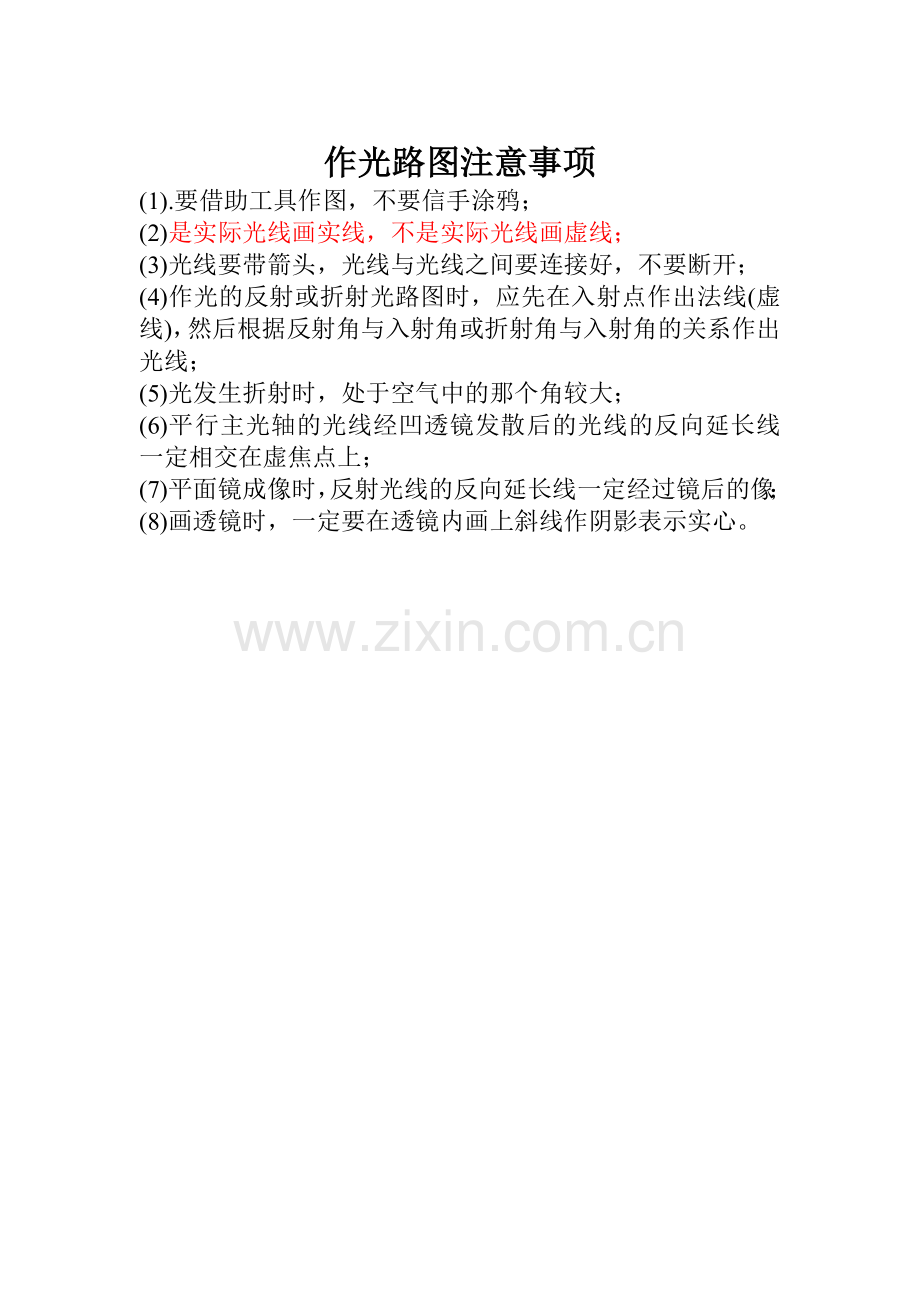

中考物理--作光路图注意事项.doc

作光路图注意事项
(1).要借助工具作图，不要信手涂鸦；
(2)是实际光线画实线，不是实际光线画虚线；
(3)光线要带箭头，光线与光线之间要连接好，不要断开；
(4)作光的反射或折射光路图时，应先在入射点作出法线(虚线)，然后根据反射角与入射角或折射角与入射角的关系作出光线；
(5)光发生折射时，处于空气中的那个角较大；
(6)平行主光轴的光线经凹透镜发散后的光线的反向延长线一定相交在虚焦点上；
(7)平面镜成像时，反射光线的反向延长线一定经过镜后的像；
(8)画透镜时，一定要在透镜内画上斜线作阴影表示实心。
