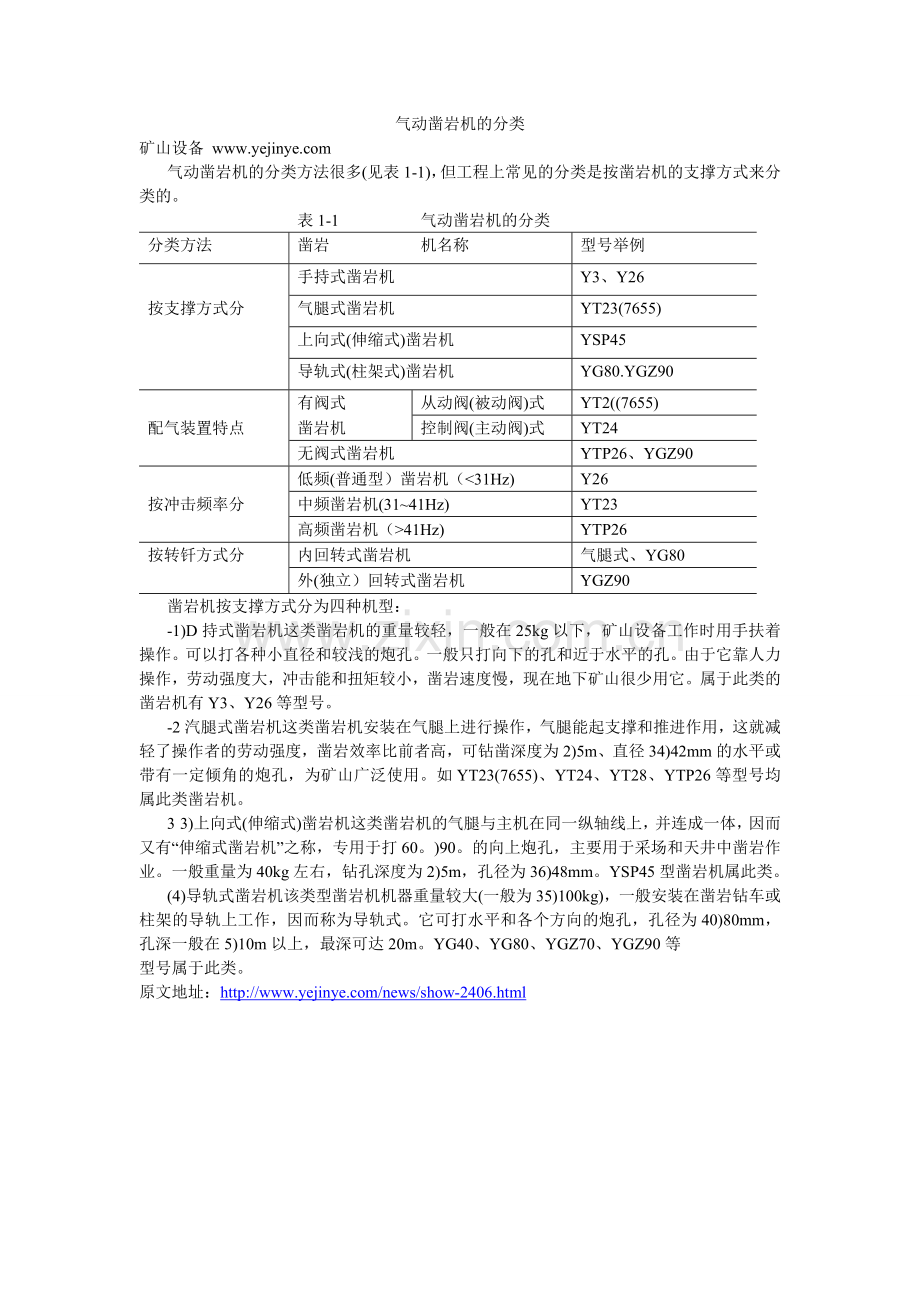

气动凿岩机的分类.doc

气动凿岩机的分类
矿山设备
气动凿岩机的分类方法很多(见表1-1)，但工程上常见的分类是按凿岩机的支撑方式来分类的。

表1-1
气动凿岩机的分类

分类方法
凿岩
机名称
型号举例

手持式凿岩机
Y3、Y26
按支撑方式分
气腿式凿岩机
YT23(7655)
上向式(伸缩式)凿岩机
YSP45

导轨式(柱架式)凿岩机
YG80.YGZ90

有阀式
从动阀(被动阀)式
YT2((7655)
配气装置特点
凿岩机
控制阀(主动阀)式
YT24

无阀式凿岩机
YTP26、YGZ90

低频(普通型）凿岩机（<31Hz)
Y26
按冲击频率分
中频凿岩机(31~41Hz)
YT23

高频凿岩机（>41Hz)
YTP26
按转钎方式分
内回转式凿岩机
气腿式、YG80
外(独立）回转式凿岩机
YGZ90
凿岩机按支撑方式分为四种机型：
-1)D持式凿岩机这类凿岩机的重量较轻，一般在25kg以下，矿山设备工作时用手扶着操作。可以打各种小直径和较浅的炮孔。一般只打向下的孔和近于水平的孔。由于它靠人力操作，劳动强度大，冲击能和扭矩较小，凿岩速度慢，现在地下矿山很少用它。属于此类的凿岩机有Y3、Y26等型号。
-2汽腿式凿岩机这类凿岩机安装在气腿上进行操作，气腿能起支撑和推进作用，这就减轻了操作者的劳动强度，凿岩效率比前者高，可钻凿深度为2)5m、直径34)42mm的水平或带有一定倾角的炮孔，为矿山广泛使用。如YT23(7655)、YT24、YT28、YTP26等型号均属此类凿岩机。
3 3)上向式(伸缩式)凿岩机这类凿岩机的气腿与主机在同一纵轴线上，并连成一体，因而又有“伸缩式凿岩机”之称，专用于打60。)90。的向上炮孔，主要用于采场和天井中凿岩作业。一般重量为40kg左右，钻孔深度为2)5m，孔径为36)48mm。YSP45型凿岩机属此类。
(4)导轨式凿岩机该类型凿岩机机器重量较大(一般为35)100kg)，一般安装在凿岩钻车或柱架的导轨上工作，因而称为导轨式。它可打水平和各个方向的炮孔，孔径为40)80mm，孔深一般在5)10m以上，最深可达20m。YG40、YG80、YGZ70、YGZ90等
型号属于此类。
