炉子的构成部分是比较简单的，而且是大家所熟悉的，但在这里仍然有必要作一简短的叙述，以免往后产生误解。
图工业炉电加热炉（采在绝大多数炉子里，工件都用金属的电阻元件）放置在炉底上。为了保护基础并防止炉底软化，往往在炉底之下留有空间以供空气流通，这样的炉底称为通风式炉底。燃料和空气是通过进气口或燃烧器而进入炉内。在燃烧器出口开始燃烧之处装有烧嘴砖。燃烧产物是从排烟口离炉，然后通过烟道而到达烟囱。观察孔（或称窥孔）是用来观察炉膛内的情况。加热室的周围有炉墙，墙上载有炉顶。炉顶通常是拱形；拱顶及拱座（即拱脚砖及拱脚梁）是支承在侧墙或外部钢结构上。直接支承拱脚砖的是拱脚梁。拱脚形成了起拱点，而拱的最高点叫做顶点。两个起拱点之间的连接线叫做拱弦，而从顶点到拱弦之间的距离叫做拱髙。.
拱所产生的推力是由构架承受，构架的主要构成部分是垂直的侧支柱和水平的拉杆（或槽钢制成的拉梁）。侧支柱可以用铸铁件、铸钢件、钢轨或塑钢制成。拉杆或拉梁的作用是把侧支柱联结在一起。通常的拱顶都是单向弯曲的；如果两个方向都弯曲，那就叫做球面拱。拱顶可以“环砌”或“错砌”。当环砌时，拱顶砌成一环一环互相分开的。当错砌时，则每一列砖都要伸进另.一列。图25所示是这两者的区别。许多现代化的大型炉子，炉顶是用悬挂式的，那就不一定要做成拱形。

在筑炉材料方面，最普通的是粘土砖。粘土砖，按其品位可分为超高级、高级、中级和低级几种。低级砖含有较多杂质，这些杂质能使砖的软化点降低。炉子的砖体，大部分都是用标准平砖砌成。标准平砖的尺寸，许多年以来都是（现在也仍然是）65x113x230毫米。但是现在75x113x230毫米的砖也已日益流行因此，许多形状的砖现在都已有两个系列，即65毫米系列和75毫米系列。在每个系列里，厚度减半的砖称为“薄片砖”，而宽度减半的砖称为“窄条砖”。为了避免砍砖的浪费，炉子的砖体应在任何耐火粘土砖制造厂的常规产品中，一般都包括有拱砖、楔形砖、圆角砖及产品目录或价目表里所开列的其他各种异型砖。这种产品目录或价格表是到处都能见到的。凡是产品目录中査不到的其他“特异型”砖则须特殊订货，其价格要比产品目录所列的常规产品常常用轻质耐火砖（也叫做绝热砖）米砌筑炉子，要不就得用绝热的耐火粉料加以覆盖。现在轻按砖块尺寸的倍数进行砌筑。交锥砌
图25拱顶的两种砌法贵。有时，为了减少热损失，被线圈所围绕的部分受到感应加热质耐火砖还被岀作绝热材料而砌在重质耐火粘土砖的外层。耐火粘土砖一般都不采用干砌，而是在砖与砖之间用薄层的灰浆砌合。有时，耐火粘土砖还用涂层加以保护，以抵御髙温及炉内气氛的侵蚀。涂层可以用刷子刷上去，也可以用喷浆器喷上去。
1

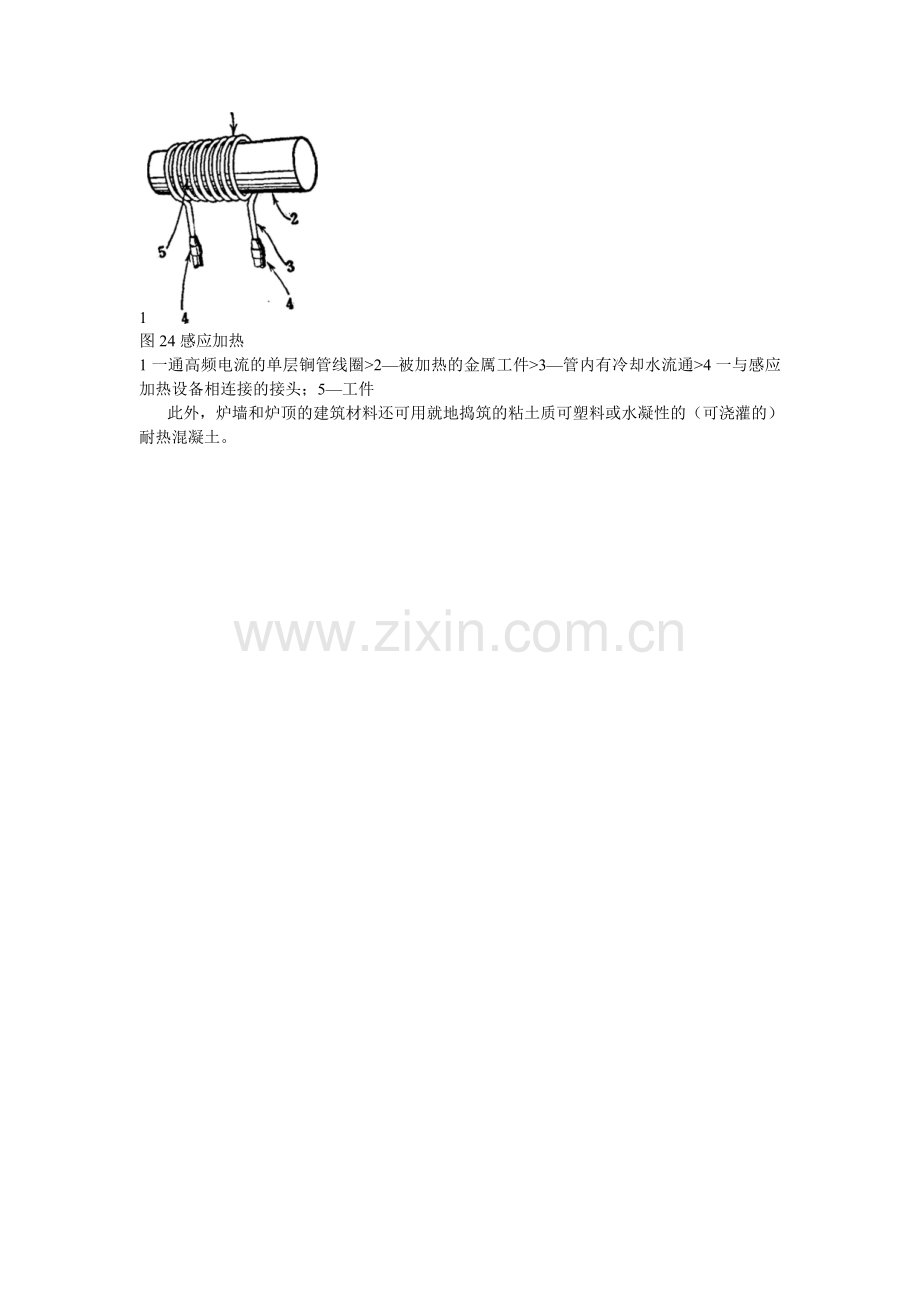

图24感应加热
1一通高频电流的单层锏管线圈>2—被加热的金厲工件>3—管内有冷却水流通>4一与感应加热设备相连接的接头；5—工件
此外，炉墙和炉顶的建筑材料还可用就地捣筑的粘土质可塑料或水凝性的（可浇灌的）耐热混凝土。
