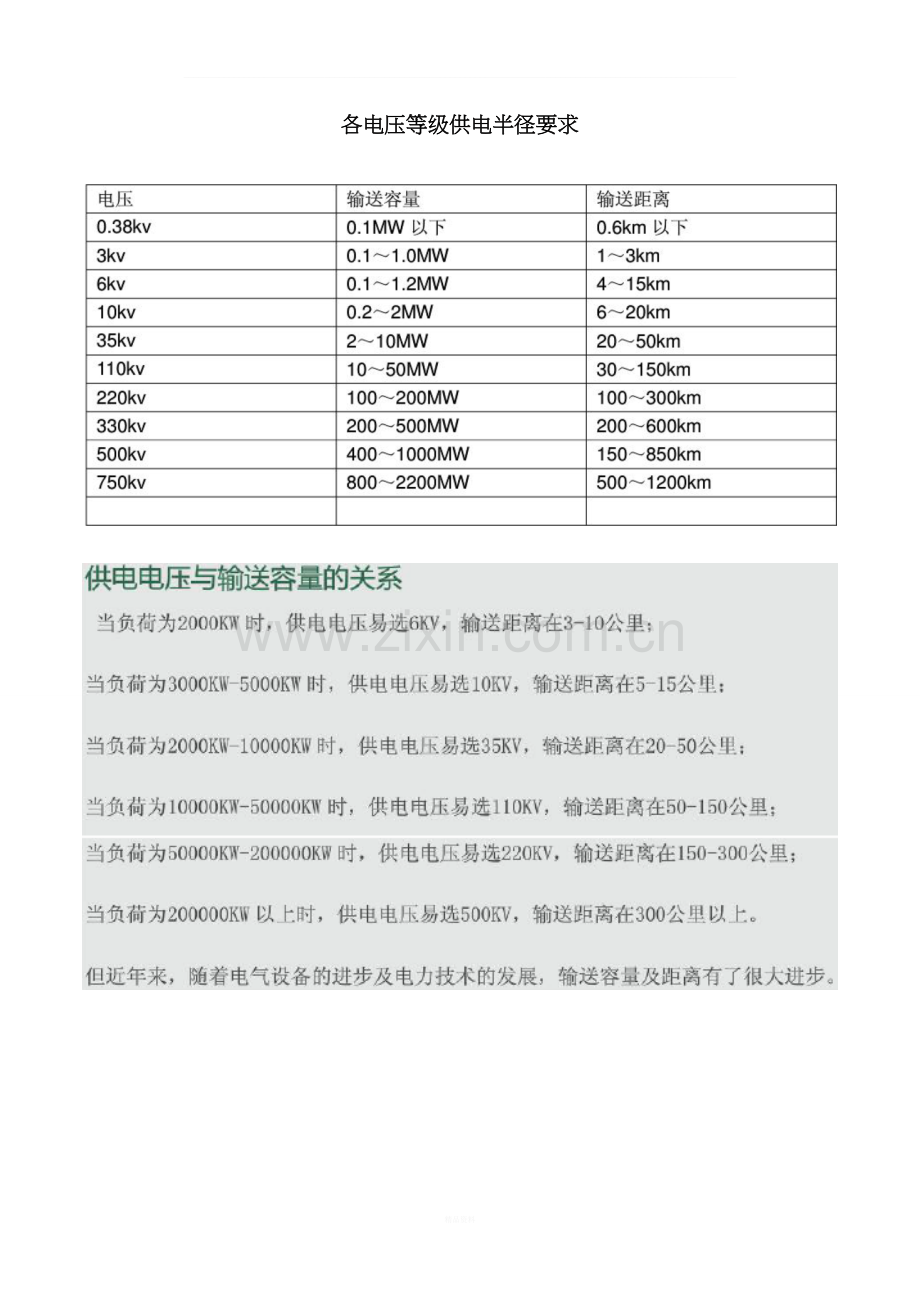

各电压等级供电半径要求

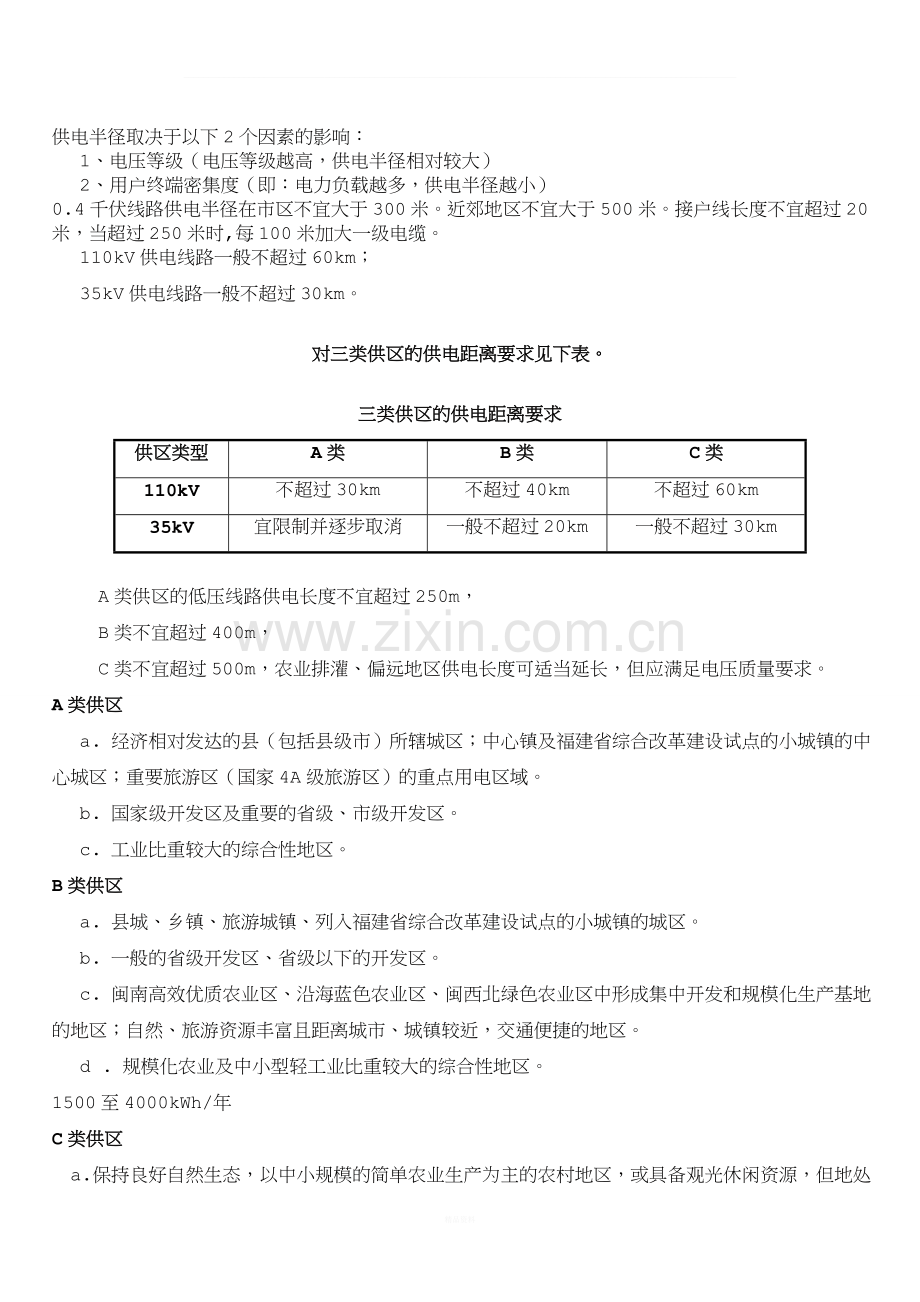

供电半径取决于以下2个因素的影响：
1、电压等级（电压等级越高，供电半径相对较大）
2、用户终端密集度（即：电力负载越多，供电半径越小）
0.4千伏线路供电半径在市区不宜大于300米。近郊地区不宜大于500米。接户线长度不宜超过20米，当超过250米时,每100米加大一级电缆。
110kV供电线路一般不超过60km；
35kV供电线路一般不超过30km。
对三类供区的供电距离要求见下表。
三类供区的供电距离要求
供区类型
A类
B类
C类
110kV
不超过30km
不超过40km
不超过60km
35kV
宜限制并逐步取消
一般不超过20km
一般不超过30km

A类供区的低压线路供电长度不宜超过250m，
B类不宜超过400m，
C类不宜超过500m，农业排灌、偏远地区供电长度可适当延长，但应满足电压质量要求。
A类供区
a. 经济相对发达的县（包括县级市）所辖城区；中心镇及福建省综合改革建设试点的小城镇的中心城区；重要旅游区（国家4A级旅游区）的重点用电区域。
b. 国家级开发区及重要的省级、市级开发区。
c. 工业比重较大的综合性地区。
B类供区
a. 县城、乡镇、旅游城镇、列入福建省综合改革建设试点的小城镇的城区。
b. 一般的省级开发区、省级以下的开发区。
c. 闽南高效优质农业区、沿海蓝色农业区、闽西北绿色农业区中形成集中开发和规模化生产基地的地区；自然、旅游资源丰富且距离城市、城镇较近，交通便捷的地区。
d . 规模化农业及中小型轻工业比重较大的综合性地区。
1500至4000kWh/年
C类供区
a. 保持良好自然生态，以中小规模的简单农业生产为主的农村地区，或具备观光休闲资源，但地处偏远的农村地区。
b. 有村级及以上建制，但人口密度以及人均用电量在全省属于偏低水平的农村地区。
低压电网供电半径应按照负荷密度来确定,具体标准见下表。
村镇用电设备容量密度（千伏安/平方千米）
<200
200-1000
>1000
合理供电半径(千米)
<0.8
<0.5
<0.4

4.1.3 城市中压配电线路主干线长度原则上应不大于下表要求：
中压供电距离（千米）
高负荷密度区（主城区、省级及以上开发区≥10000千瓦/平方千米）
中等负荷密度区（城市建设用地2000-10000千瓦/平方千米）
较低负荷密度区（如非建设用地区域＜2000千瓦/平方千米）
20千伏供电区
3.0
6.0
12.0
10千伏供电区
2.0
3.0
5.0

农村中压配电线路主干线长度原则上应不大于下表要求：
负荷密度（千瓦/平方千米）
＜200
200-1000
≥1000
20千伏供电距离值（千米）
15
10
7
10千伏供电距离值（千米）
12
8
5
为保证供电质量，应逐步缩小低压线路供电半径。低压电源布点线路供电半径在市中心区、市区、城镇地区及集中居住区一般不大于 150 米，在农村地区不宜超过 200 米。超过250米时，必须进行电压质量校核。
供电距离：由变电站(或开关站)以10kV线路馈电到用户临近侧，以低压线路(220V)配电进户，尽量缩短接户线。A、B类供区单相变压器低压线长度一般不超过100m，C类供区一般不超过250m。
对供电半径过长线路的处理
1.对供电距离大于15km，小于30km的10千伏重载和过载线路，优先通过转移负荷到其它10kV线路来消除“低电压”，其次考虑新增变电站出线，对现有负荷进行再分配。
2.对供电距离大于30km，规划期内无变电站建设计划，合理供电距离以外所带配变数量较多，所带低压用户长期存在“低电压”现象的10kV线路，可采用加装线路自动调压器的方式来消除“低电压”。
3.对供电距离大于500m，供电距离500m以后仍存在低压用户，3年内难以实施配变布点，且长期存在“低电压”现象的低压线路，可采用加装线路调压器或户用调压器及增大导线截面等措施。
