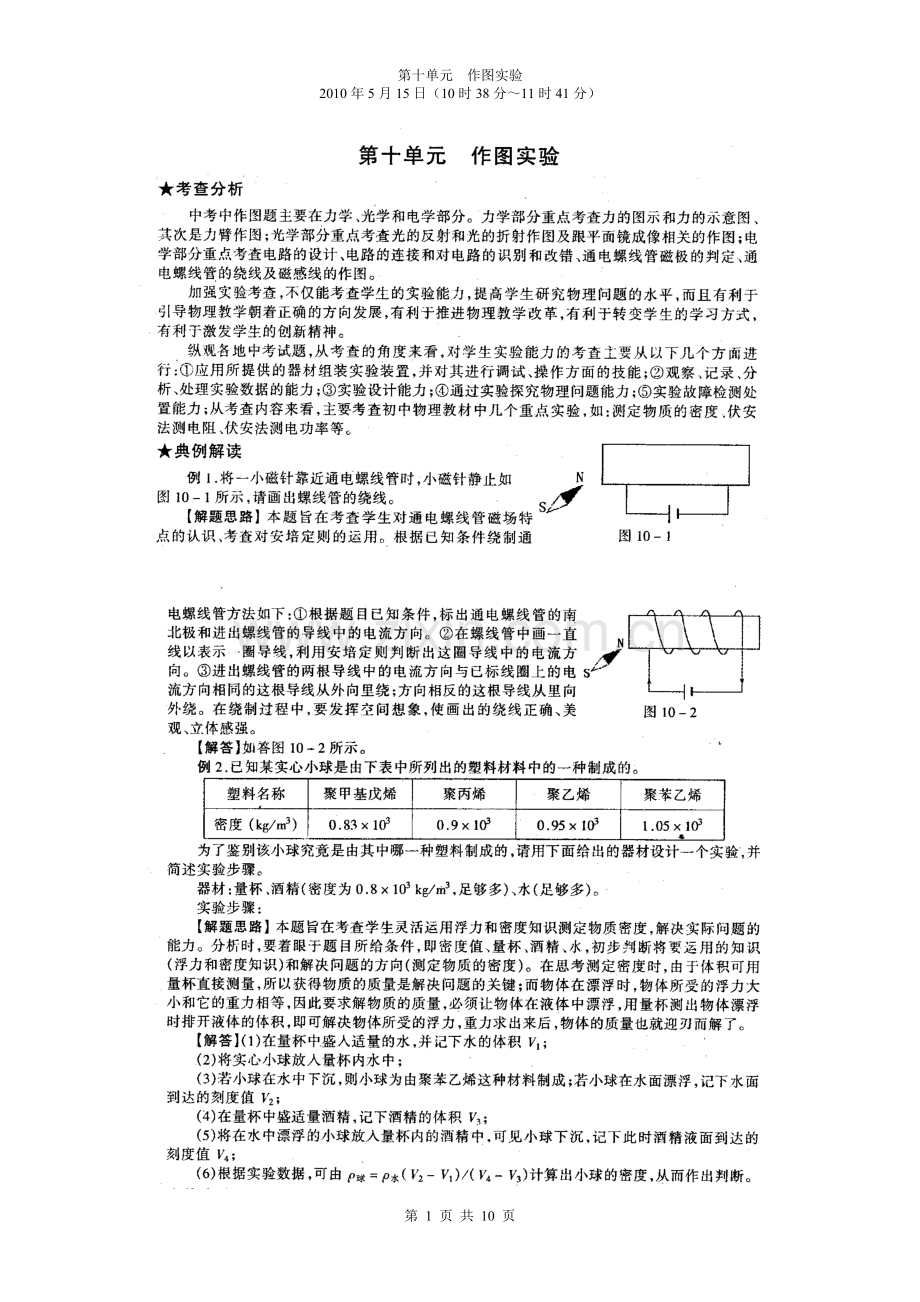

第十单元 作图实验
2010年5月15日（10时38分～11时41分）

★ 能力演练
一、作图题

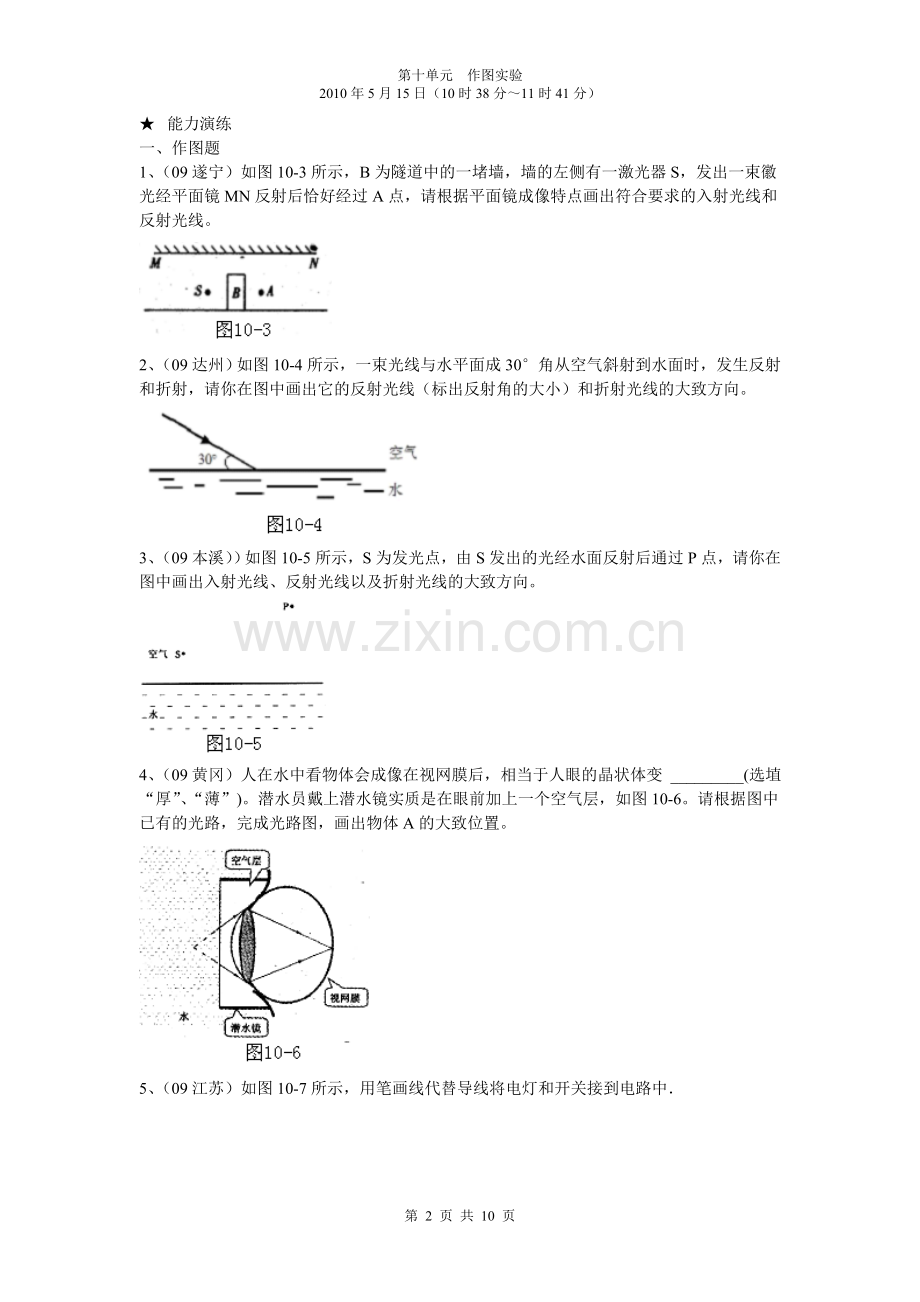

1、（09遂宁）如图10-3所示，B为隧道中的一堵墙，墙的左侧有一激光器S，发出一束徽光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出符合要求的入射光线和反射光线。

2、（09达州）如图10-4所示，一束光线与水平面成30°角从空气斜射到水面时，发生反射和折射，请你在图中画出它的反射光线（标出反射角的大小）和折射光线的大致方向。

3、（09本溪））如图10-5所示，S为发光点，由S发出的光经水面反射后通过P点，请你在图中画出入射光线、反射光线以及折射光线的大致方向。

4、（09黄冈）人在水中看物体会成像在视网膜后，相当于人眼的晶状体变 _________(选埴“厚”、“薄”)。潜水员戴上潜水镜实质是在眼前加上一个空气层，如图10-6。请根据图中已有的光路，完成光路图，画出物体A的大致位置。

5、（09江苏）如图10-7所示，用笔画线代替导线将电灯和开关接到电路中．

6、（09山西）将图10-8中的电磁铁连入你设计的电路中（在虚线框内完成），要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S，小磁针受力静止时，其N、S极如图10-8所示．

7、（09惠安）（1）如图10-9(a)是正在足球场上滚动的足球，请画出足球受到的重力的示意图.
（2）在图10-9(b)中方框内补上光学元件.
（3）在图10-9(c)中标出电源的正负极.

8、（09河南）如图10-10所示，在倒置的漏斗里放一个乒乓球，从漏斗口向下用力吹气，乒乓球将悬浮在漏斗里。请你画出此时乒乓球受力的示意图。

9、（09自贡）如图10-11所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。请在图甲中画出木棒所受拉力的力臂L及所受重力的示意图。

10、（09黄冈）)如图10-12所示的水桶，是在—个最小外力作用下所处的状态。作出它此时的受力示意图。

二、实验题
11、（沈阳）小雨在吃烤肉串时，偶然发现了一个现象：通过烤炉上方看对面的人，感觉对面的人好像在晃动。为什么会出现这种现象呢?小雨根据学过的知识进行分析：火炉上方的空气被加热后，其疏密程度在不断发生变化，光进入这种不均匀的热空气会发生折射，传播方向也在不断发生变化，因此看起来感觉对面的人在晃动。为了验证这种分析是否正确，回到家后，小雨利用一支激光笔、一个装有酒精的浅盘及火柴，进行了如下的探究．
(1)如图10-13所示，将激光笔固定在小桌上沿水平方向照射，用喷壶向激光笔的前方喷水，看到激光笔发出的一束红光射向墙面，墙面上有一个红色光点保持不动，这说明光在均匀的空气中是____________传播的。
(2)如果要让这束红光穿过不均匀的空气，接下来小雨的做法应该是：_______________。
(3)如果小雨的分析是正确的，他观察到的现象应该是： _____________________________。

12、（09广州）用图10-14的实验装置探究烧杯内的某种物质熔化时温度的变化规律（烧杯内物质在相同时间内吸收的热量相同）
（1）某时刻温度计示数如图10-14，此刻杯内物质温度是_______。
（2）根据实验数据描出加热过程中杯内物质的温度随时间变化图象如图23，该物质的熔点是_______。
（3）t2时刻，该物质处于_______态（选填“固”、“液”、“固、液混合”）
（4）t2与t3相比，哪一时刻杯内物体内能较大？_______，理由是_______
（5）已知0～t1与t5～t6的时间相等，从图23可知两段时间内温度升高不同，由此可以做出：“这种物质固态时的比热容小于液态时的比热容”的判断。请写出做出此判断的依据

13、(09黄冈) 在测定标有“3．8V"小灯泡(阻值约为10Ω)额定功率的实验中，所给器材如下：学生电源(有3、6、9V三档)、电阻R1=5Ω、两块电流表(0－0.6－3A)、两只滑动变阻器(A、“5Ω2A'’，B、“10Ω1A”)。请完成下列实验：

(1)清根据图甲中的电路，将图乙中实物电路补充完整。
(2)在这个实验中，你将选用学生电源的 ____________V档，选择 ____________(选填“A”、“B”)滑动变阻器。
(3)闭合开关前，滑动变阻器的滑片要置于 ________端(选填“A”、“B”)。调节变阻器，灯泡正常发光时电流表A1的示数如图丙，则小灯泡的额定功率是 __________Ｗ。
14、（09兰州）某实验小组利用图10-16甲所示电路进行如下的实验研究。

（1）断开S3，闭合S1、S2，调节滑动变阻器，由伏特表和安培表的测量数据绘制成如图乙的U-I关系图像。根据图像分析，可计算出电阻R= Ω；
（2）断开S2，闭合S1、S3，调节滑动变阻器，测量灯泡L两端的电压和通过的电流，根据测量数据绘制成如图丙的U-I关系图像。由图像分析，当伏特表示数为2V时，灯泡L的电阻RL=＿＿＿Ω；若灯泡L的额定电压为2.5V，小灯的额定电功率为 W；
（3）闭合S1、S2和S3，调节滑动变阻器，当伏特表示数为2V时，电流表的示数是＿A；
（4）兴趣小组对实验结果进行交流、讨论后，得出以下两个结论：
结论一：电阻R中通过的电流与其两端电压成正比；
结论二：电灯L中通过的电流与其两端电压不成正比。
你认为这两个结论是否正确？结论一 ；结论二 （填“正确”或“不正确”）；
若不正确，请说明理由 。
15、（09重庆）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6 V的电源、额定电压为3.8 V的小灯泡和一个标有“20 Ω 1.5 A”的滑动变阻器，设计的电路如图10-17甲所示的电路。

(1) 如果小灯泡的额定功率小于2 W，电流表的量程应选 A；
(2) 请用铅笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)；
(3) 在实验中，若电压表示数为2 V，则灯泡的实际功率 额定功率（选填“>”、“<”或“=”）；
(4) 若滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接入电路的接线柱是D和 。当电压表的示数为 V时小灯泡正常发光，此时电流表示数为0.4 A，则灯泡的额定功率为 W；
(5) 另一组的同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
① ；
② 。
16、（09柳州）在“测量小石块的密度”的探究课上，某实验小组进行了如下实验探究活动。
(1)把天平放在水平桌面上，指针指在分度盘的中线处，如图10-18甲所示，于是小丽同学直接使用天平进行测量。此时，同组同学马上阻止说：小丽的做法不对，不对之处是没有把游码向左移到标尺的__________________。
(2)纠正错误后，发现天平横梁不平衡，指针向左偏，此时应向__________(选填“左”或“右”)端调节平衡螺母，使指针指在中线处。
(3)接着把小石块放在天平左盘，当右盘中放人20g、5 g砝码各一个时，天平横梁刚好平衡，则小石块的质量是______________g。
(4)然后用一细绵线系住小石块，放人盛有水的量筒中，如图lO-18乙所示，然后取出小石块，此时量筒中水的体积是20ml，则小石块的体积为_______cm3。
(5)利用密度公式计算出小石块的密度是_________㎏／m3。该小组测算得的密度值________(选填“偏大”或“偏小”)。

17、（09太原）小强的奶奶有一只玉镯，他通过网络了解到：密度是玉器品质的重要参数，通过实验他测出了玉镯的密度，以下是他测量玉镯的实验步骤：
（1）用调节好的天平测出玉镯的质量，当天平平衡时，右盘中砝码及游码的位置如图10-19所示，玉镯的质量是 g．

（2）按图10-19所示的方法测出玉镯的体积，玉镯的体积是 cm3.
（3）玉镯的密度为 kg/m3．
18、（09黔东南） 某科学实验小组利用注射器、弹簧测力计、刻度尺等器材测量大气压强的值，实验步骤如下：
（1）把注射器的活塞推至注射器筒的底端，然后用橡皮帽堵住注射器的小孔，这样做的目的是 。
（2）如图10-20所示，用细尼龙绳拴住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩相连，然后水平向右慢慢拉动注射器筒，当注射器中的活塞刚被拉动时，记下弹簧测力计的示数为29.9 N。
(3)如图10-21所示，用刻度尺测出注射器全部刻度的长度为 cm，计算出活塞的横截面积。
(4）计算得到大气压强的数值为 Pa。
（5）同学们发现实验误差较大，请分析，该实验过程中导致误差的因素有（请写出两条）(2分)：
① ；
② 。
