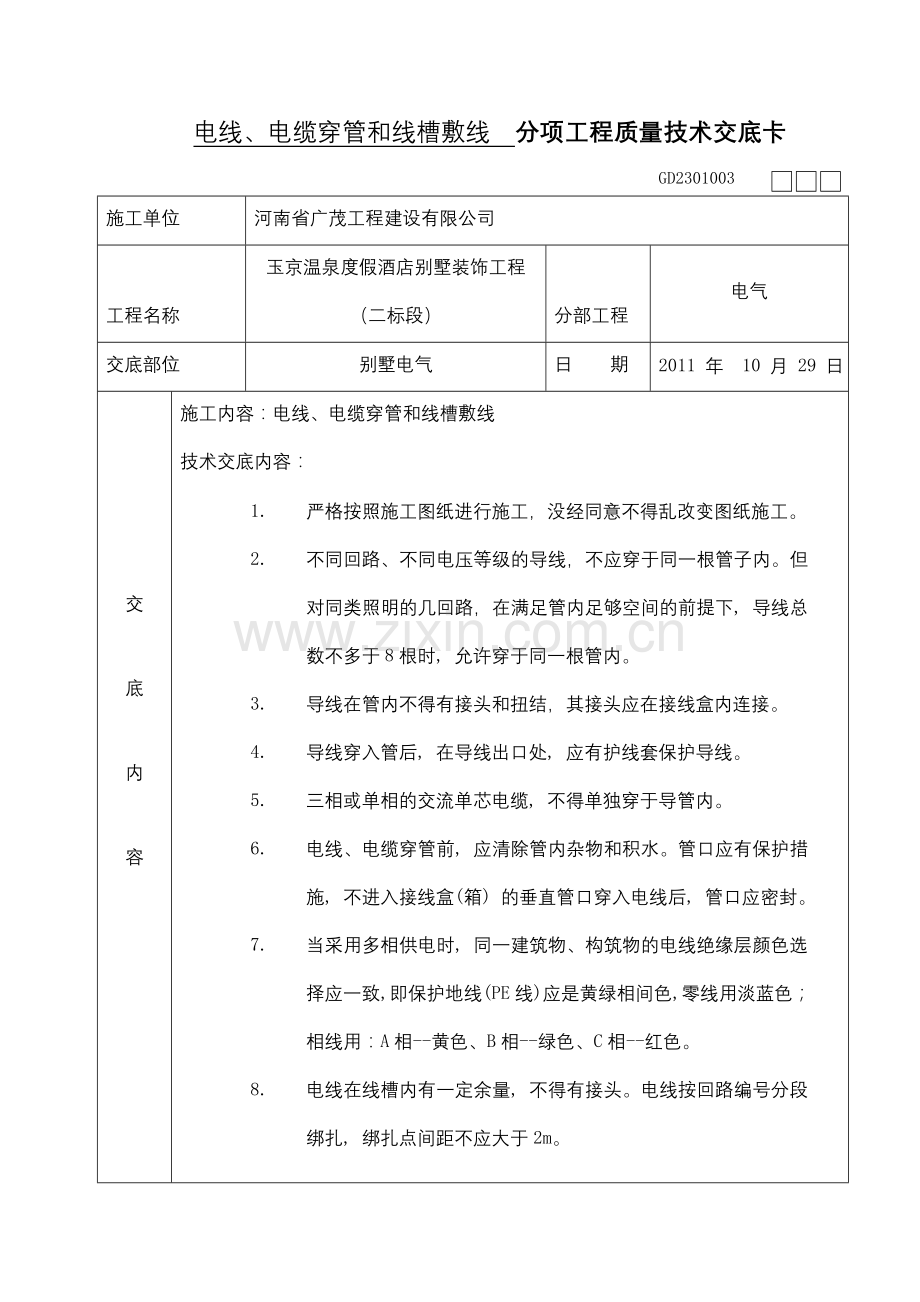

电线、电缆穿管和线槽敷线 分项工程质量技术交底卡

　 GD2301003
施工单位
河南省广茂工程建设有限公司
工程名称
玉京温泉度假酒店别墅装饰工程（二标段）
分部工程
电气
交底部位
别墅电气
日 期
2011 年 10 月 29 日

交

底

内

容

施工内容：电线、电缆穿管和线槽敷线
技术交底内容：
1. 严格按照施工图纸进行施工，没经同意不得乱改变图纸施工。
2. 不同回路、不同电压等级的导线，不应穿于同一根管子内。但对同类照明的几回路，在满足管内足够空间的前提下, 导线总数不多于8根时, 允许穿于同一根管内。
3. 导线在管内不得有接头和扭结，其接头应在接线盒内连接。
4. 导线穿入管后, 在导线出口处, 应有护线套保护导线。
5. 三相或单相的交流单芯电缆, 不得单独穿于导管内。
6. 电线、电缆穿管前, 应清除管内杂物和积水。管口应有保护措施, 不进入接线盒(箱) 的垂直管口穿入电线后, 管口应密封。
7. 当采用多相供电时, 同一建筑物、构筑物的电线绝缘层颜色选择应一致, 即保护地线(PE线) 应是黄绿相间色, 零线用淡蓝色；相线用：A相--黄色、B相--绿色、C相--红色。
8. 电线在线槽内有一定余量, 不得有接头。电线按回路编号分段绑扎, 绑扎点间距不应大于2m。

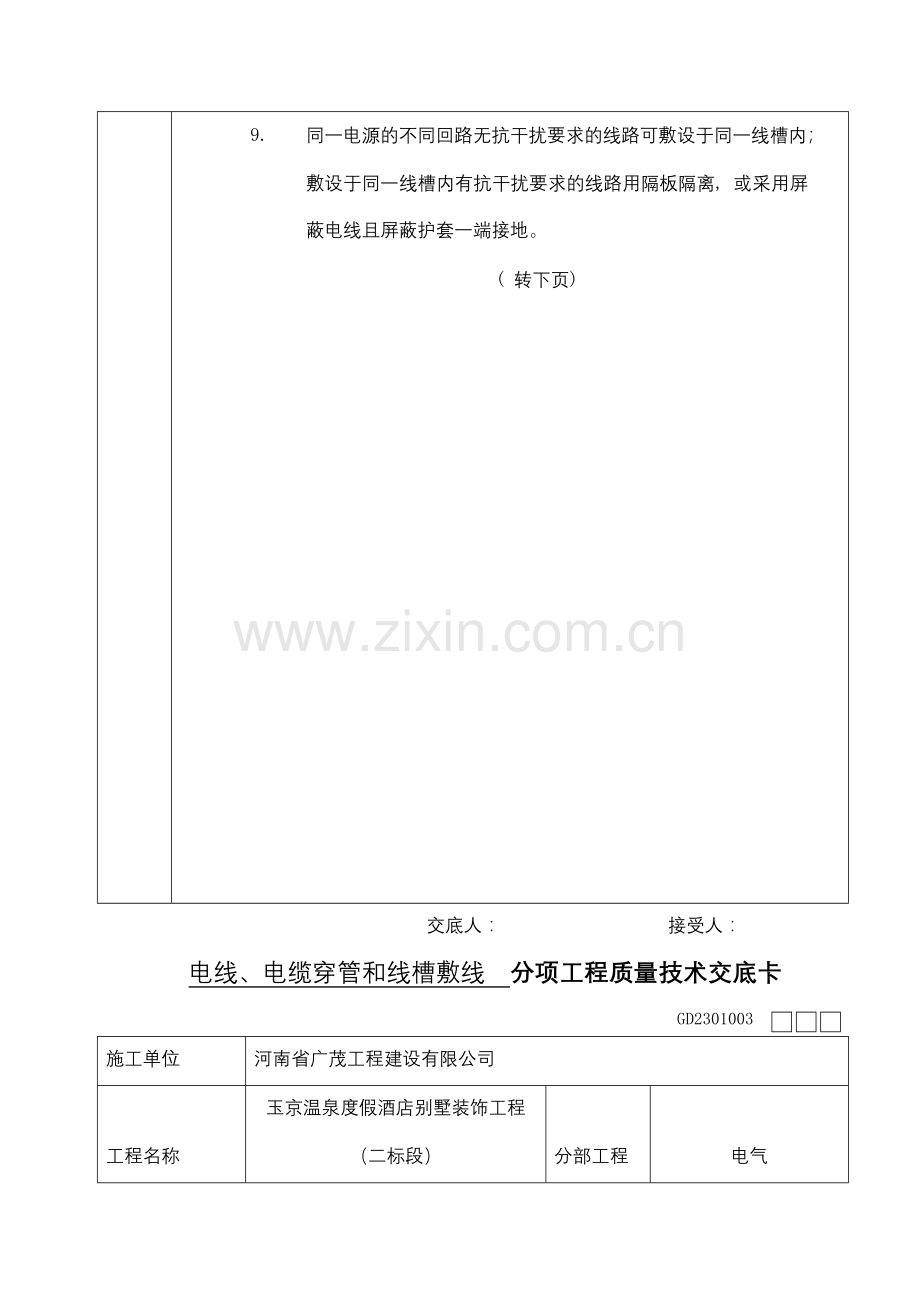

9. 同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离, 或采用屏蔽电线且屏蔽护套一端接地。
( 转下页)
交底人： 接受人：
电线、电缆穿管和线槽敷线 分项工程质量技术交底卡

　 GD2301003
施工单位
河南省广茂工程建设有限公司
工程名称
玉京温泉度假酒店别墅装饰工程（二标段）
分部工程
电气
交底部位
别墅电气
日期
2011 年 10 月 29 日

交

底

内

容

(续上页)
10. 同一回路的相线和零线应敷设于同一线槽内。
11. 配线规格、型号及敷设方式应符合设计要求，配线起点、终端按设计回路编号挂牌 。
12. 配线与诵风、上下水管等之间的最小距离：穿管配线平行为100mm，交叉为50mm。
13. 配线工程的支持件固定应牢靠，线路在经过建筑物的伸缩缝及沉降缝处应留有适当裕量。
14. 做好现场文明施工的工作，搞好施工现场的环境卫生，施工中要注意产品的保护，应与各专业互相配合多沟通协调，并要注意保护好完成品不受损坏，施工现场严禁野蛮施工。

交底人： 接受人：
