笔记本的硬启动过程
1.未插上适配器和电池时，主板上只有RTC电路在工作，用来保存时间日期及一些相关的设置信息。
2.插上适配器或电池主板上待机电压产生电路工作。（a.线性稳压块产生的线性电压 b.系统主供电产生的电感电压或线性电压 c.电源管理芯片产生）
3.待机电压主要供到：a.适配器识别电路，b.待机控制芯片（电源管理芯片或I/O芯片）
4.待机电压和M电压有供电触发电路：a.I/O+南桥 b.门电路+南桥 c.门电路+I/O+南桥 d.TB+PMH .
5.按下触发开关后，会产生一个高低高信号有传送到待机控制芯片，有会传送到南桥，南桥内部工作后，会发出信号通知待机控制芯片发出开启信号。
6.开启信号会分别启系统主供电单元电路，产生+5V +3.3V 与开启信号控制分组单元电路工作，分组供电单元电路工作正常后会产生PG信号与+3.3V 5V及待机控制芯片一起控制CPU核心供电单元电路。工作正常后产生CPU核心电压 CLK--EN VR--PG。
7.CLK--EN有传送到时钟，VP--PG有传送到南桥，南桥工作正常后会发出（SPT--PCI SPT--CPU)到时钟电路。再受到总开关信号后，整个时钟电路开始工作，产生各个总线，与外设的时钟频率。
8.南桥在供电，时钟，收到VR--PG正常后，南桥会把VR--PG转换为两个信号，一个为CPU-PG有传送到CPU.一个为复位（RESET),首先南桥自己复位，然后一路复位外设，一路复位北桥。
9.北桥在供电，时钟，复位正常情况下，首先自己复位，然后再发出复位信号到CPU.
10.CPU 在供电、时钟、CPU--PG正常后收到北桥发来的复位，CPU被初始化，完成后就会发出寻址指令。

软启动过程
1.CPU发出寻址指令（寻找BIOS指令）沿着地址线（A线)传送。
CPU 北桥 南桥 BIOS
2.当寻址指令到南桥后，会产生一个波形信号，在MINIPCI的64#。
3.到寻址指令到达BIOS后，会产生一个波形信号（FRAME/CS)
4.寻址指令到达BIOS后，它会调用BIOS程序，以数据的形式沿着D线传送返回到CPU.
BIOS 南桥 北桥 CPU
5.当BIOS最终到达CPU后，CPU就会执行BIOS里上电自检程序，COMS设置程序，中断服务程序，自举程序。
HP待机上电
1.插上适配器产生VA2电压，它有分两路，一路到隔离保护电路，一路到充电IC极适配器识别电路。
2.充电IC供电正常情况下产生线性电压，由LDO脚输出1772-5.4V线性电压。VA2电压由经PR141 PR142分压到IC的ACIN#,内部的适配器识别电路由ACOK#发出一个地电位的ACOK信号，有经PQ51转换为高电位的ACOK信号。高电位的ACOK,有经PR24和PR28接地分压为ACIN到I/O芯片。
3.高电位的ACOK有控制开启隔离保护电路，产生公共点电压VIN。同时充电IC检测系统整机电流，检测结果有传送到I/O芯片。

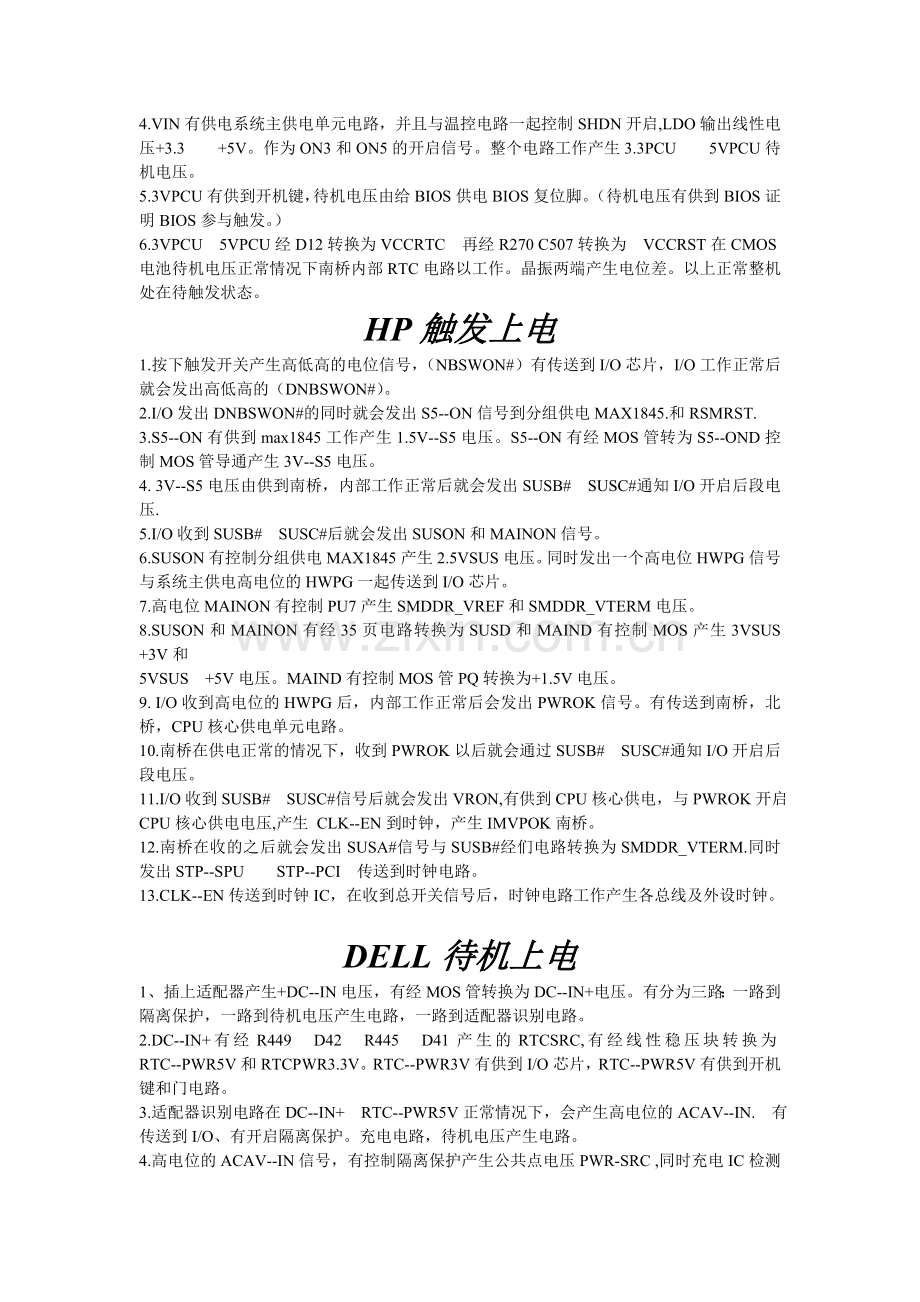

4.VIN有供电系统主供电单元电路，并且与温控电路一起控制SHDN开启,LDO输出线性电压+3.3 +5V。作为ON3和ON5的开启信号。整个电路工作产生3.3PCU 5VPCU待机电压。
5.3VPCU有供到开机键，待机电压由给BIOS供电BIOS复位脚。（待机电压有供到BIOS证明BIOS参与触发。）
6.3VPCU 5VPCU经D12转换为VCCRTC 再经R270 C507转换为 VCCRST在CMOS电池待机电压正常情况下南桥内部RTC电路以工作。晶振两端产生电位差。以上正常整机处在待触发状态。
HP触发上电
1.按下触发开关产生高低高的电位信号，（NBSWON#）有传送到I/O芯片，I/O工作正常后就会发出高低高的（DNBSWON#）。
2.I/O发出DNBSWON#的同时就会发出S5--ON信号到分组供电MAX1845.和RSMRST.
3.S5--ON有供到max1845工作产生1.5V--S5电压。S5--ON有经MOS管转为S5--OND控制MOS管导通产生3V--S5电压。
4. 3V--S5电压由供到南桥，内部工作正常后就会发出SUSB# SUSC#通知I/O开启后段电压.
5.I/O收到SUSB# SUSC#后就会发出SUSON和MAINON信号。
6.SUSON有控制分组供电MAX1845产生2.5VSUS电压。同时发出一个高电位HWPG信号与系统主供电高电位的HWPG一起传送到I/O芯片。
7.高电位MAINON有控制PU7产生SMDDR_VREF和SMDDR_VTERM电压。
8.SUSON和MAINON有经35页电路转换为SUSD和MAIND有控制MOS产生3VSUS +3V和
5VSUS +5V电压。MAIND有控制MOS管PQ转换为+1.5V电压。
9. I/O收到高电位的HWPG后，内部工作正常后会发出PWROK信号。有传送到南桥，北桥，CPU核心供电单元电路。
10.南桥在供电正常的情况下，收到PWROK以后就会通过SUSB# SUSC#通知I/O开启后段电压。
11.I/O收到SUSB# SUSC#信号后就会发出VRON,有供到CPU核心供电，与PWROK开启CPU核心供电电压,产生 CLK--EN到时钟，产生IMVPOK南桥。
12.南桥在收的之后就会发出SUSA#信号与SUSB#经们电路转换为SMDDR_VTERM.同时发出STP--SPU STP--PCI 传送到时钟电路。
13.CLK--EN传送到时钟IC，在收到总开关信号后，时钟电路工作产生各总线及外设时钟。

DELL待机上电
1、插上适配器产生+DC--IN电压，有经MOS管转换为DC--IN+电压。有分为三路：一路到隔离保护，一路到待机电压产生电路，一路到适配器识别电路。
2.DC--IN+有经R449 D42 R445 D41产生的RTCSRC,有经线性稳压块转换为RTC--PWR5V和RTCPWR3.3V。RTC--PWR3V有供到I/O芯片，RTC--PWR5V有供到开机键和门电路。
3.适配器识别电路在DC--IN+ RTC--PWR5V正常情况下，会产生高电位的ACAV--IN. 有传送到I/O、有开启隔离保护。充电电路，待机电压产生电路。
4.高电位的ACAV--IN信号，有控制隔离保护产生公共点电压PWR-SRC ,同时充电IC检测系统整机电流。
5.高电位的ACAV--IN有经门电路转换低电位的ALWON,有控制MOS管导通产生3VALW 5VALW电压。
6.3VALW电压有供到I/O BIOS(说明BIOS有参与触发）3VALW电压有经复位IC转换为RESET,有供到I/O和BIOS.
7.RTC--PWR3.3V有供到RTC电路，RTC电路会产生RTCVCC和RTCRST，有供到南桥和I/O芯片。
8.I/O供电 RST CLK正常供，南桥供电 RST CLK都正常整机处在待触发状态。
DELL触发上电
1.当按下触发开关会产生高低高的PWRE--SW信号，有传送到温控电路，有经电路转换为PWRSW--SIO
2.I/O在供电 RST正常情况下收到PWRSW--SIO会发出高电位的SUS--ON和AUX--EN开启信号，有传送到系统主供电，同时温控会发出信号。
3.系统主供电信号控制正常的情况下，开始工作产生+5V--BIAS +5VSUS +3VSRC 15V电压检测正常后会产生一个SUSPWROK--5V的高电位PG信号。
4.分组供电在供电PWR--SRC +5VSUS正常情况下开始工作，分别产生2.5VSUS电压同时产生2.5VPWRGD信号，产生1.5VSUS电压同时产生1.5VPWRGD信号。
5.高电位的SUS--ON经电路转换为高电位的3VSUS--ON信号，有控制MOS管导通，产生3VSUS电压。
6.SUSPWROK--5V和SUS--ON有经与门输出高电位到U77C,2.5V--PWRGD为高电位，输出SUSPWROK高电位电压到南桥和I/O。
7.南桥在供电工作正常情况下，收到SUSPWROK信号，内部电路工作会发出SLP--S3 SLP--S5信号，通知I/O发出开启信号后段电压信号。
8.I/O收到SLP信号后内部电路工作，会发出高电位的RUN--ON开启信号。
9.高电位的RUN--ON开启信号，有控制分组供电电路工作，产生1.8VRUN同时产生1.8V--PWRGD信号，RUN--ON信号有控制产生5VRUN 3VRUN 1.5VRUN电压。RUN--ON有控制分组供电工作产出ME--MEM(2.5V),RUN--ON有控制分组供电产销M7--CORE（1.5V）。
10.+5VRUN电压产生后，分组供电电源电路工作，产生1.25V的MDDR VTERM.同时会发出1.25V--PWRGD信号。
11.3VRUN 1.25V--PWRGD RUN--ON SUSPWROK 高电位信号经门电路转为RUNPWROK,有传送到I/O，分组供电，CPU核心供电。
12.RUN--PWROK高电位信号做为开启信号，有控制分组供电单元电路产生1.05V和同时产生1715--PWROK。
13.CPU核心供电电路在供电RUNPWROK信号正常情况下开始工作，会产生VHCORE,CPU核心电压，同时会产生VCORE--PWRGOOD信号，有供到门电路，南桥。
14.南桥在收到PG信号后，内部电路工作，会发出SLP--S1信号，它与SLP--S3经门电路转换为PWR--DWN信号，有供到时钟。做为时钟开启。
15.I/O收到PG信号会发出RESET-OUT它与VCORE PWRGOOD. CPU DDR 1715 -PWROK经门电路转换为IMVP -PWRGD又供到时钟电路作为PG信号。
16.高电位的IMVP PWROK经门电路转换为DELAY.IMVP -PWROK又传送到南桥，南桥收到信号后会发出CPU-STP和PCI -STP信号到时钟。
17.时钟在供电开启信号《PG信号》，CPU -STP PCI -STP 产生各种总线和外设所需出的时钟。
18.南桥在供电PG时钟都正常的情况下，经内部电路把PG转换为两个信号 ， 一个CPU -PG ，一个为RESET 首先复位然后分两路，一路复位外设，一路复位北桥。
19。北桥在供电 时钟 复位 首先自己复位然后发出CPU -PST去复位CPU！
IBM待机上电
1.插上适配器产生DOCK-PWR16，经保险转换为DOCK--PWR16--F,它有分为三路，一路到隔离保护，一路到待机电压产生电路，还有一路到适配器识别电路.

2.DOCK--PWR16--F经电阻R453,D10转换VREGIN16,有供到TB芯片，TB芯片在得到这个电压后，就会产生VCC3SW电压。同时输出DCIN_DRV开启隔离保护产生公共点电压VINT16.

3.公共点电压VINT16产生后，充电IC的SYS+ SYS-有并到精密取样电阻两端，检测系统整机电流。

4.TB芯片产生的VCC3SW电压，有分为两路，一路供到PMH芯片，一路到适配器识别电路。

5.有稳压二极管D9，MOS管Q73组成的适配器识别电路，产生一个地电位-EXTPWR的适配器识别信号。

6.低电位的-EXTPWR适配器识别信号有供到：H8 PMH部分 TB芯片 card bas芯片。

7.TB芯片在工作正常情况下收到EXTPWR信号后，就会发出PWRSHUTDOWN信号，有到温控电路，PMH芯片，并且与温控电路的SHUTDOWN2一起作为系统主供电的总开关信号。

8.系统主供电在总开关信号正常情况下，就会产生线性电压VL5，这个电压有分三路：a.供到系统主供电单元电路本身 b.供到分组供电单元电路 c.适配器识别电路。

9.由VL Q73组成的适配器识别电路，把低电位的EXTPWR转换成地电位的EXTPWR--PMH信号有供到PMH芯片。在供电VCC3SW,PWRSHUTDOWN正常情况下，收到EXTPWR--PMH后，PMH芯片就会发出一个高电位的VCC5M--ON--PMH信号。经电阻转换开启系统主供电。

10.VCC5M--ON--PMH经电阻R866转换为VCC5M--ON有到系统主供电，开启VCC3M和VCC5M VDD15电压有和VCC5M--ON供到TB芯片。

11.PMH芯片发出VCC5M--ON-PMH的同时，还会发出VCC1R8M--ON--PMH有经电阻R865转换为VCC1R8M--ON,有开启分组供电产生VCC1R8M电压。

12.VCC5M电压产生有控制分组供电，产生VCC1R2M电压。

13.VCC3M电压经RTC电路转换为RTCVCC和RTCRST有供到南桥和H8.

14.VCC3M VCC5M VDD15 VCC1R8M VCC1R2M有供到TB芯片，TB芯片就会发出一个高电位的MPWRG信号，有供到:南桥PMH芯片充电IC。
以上正常整机处在待触发状态。

IBM触发上电

1.当按下触发开关产生一个高低高的PWRSWITCH信号，有经电路转换为两个信号，a.PWRSW 到H8。 b.PWRSWITCH有供到PMH芯片。

2.H8在工作正常收的PWRSW后就会发出PWRSW--H8。信号有传送到南桥。

3南桥在收到PWRSW--H8后，就会通过ICH--SLP--S3 ICH--SLP--S4通知PMH芯片开启后段电压。

4.PMH芯片在收到PWRSWITCH 、 MPWRG信号后正常情况下，收到南桥发出的ICH--SLP--S3 ICH--SLP--S4信号后，就会发出VIDEOCORE_ON_PMH经R890 R507转换为VCC2R5A--ON和A--ON信号。

VCC2R5A--ON有控制分组供电产生：VCC2R5A电压。
A—ON 有供到TB芯片的:：a:3A--ON b.RD1--ON c.RD3—ON。
TB芯片会发出相应的开启信号：a:3A--DRV b: RD1--DRV c: RD3—DRV
分别产生：VCC3A VCC1R5A VCC1R8A。
当3A--DRV为高电位时，才会产生高电位的VIDECORE--ON信号。

6. VCC3A，VCC1R8A 有供到TB芯片内部工作后会产生一个高电位的APWRG。(表示A电压工作正常。）有供到H8，PMH芯片。

7.PMH芯片在工作正常情况下收到APWRG，会发出一个高电位的B--ON--PMH和VCORE--ON--PMH信号。

8.
B--ON--PMH信号有经电路转换为高电位的B—ON:

a.有控制分组供电产生VCCCPU.
b.有控制稳压块产生麦克风供电。
c,有开启分组供电产出VCC1R25B电压。

9.
高电位的B--ON有供到TB芯片的3B--ON 5B--ON RD2--ON RD4--ON。
TB芯片就会产生3B--DRV 5B--DRV RD2--DRV RD4--DRV分别控制产生VCC3B VCC5B VCC1R8B VCC1R5B电压。
10，
TB芯片在收到VCC3B，VCC5B，VCC1R8B正常后就会产生高电位的BPWRG，信号有供到南桥，H8，PMH芯片。

11，
CPU核心供电单元电路在供电VCC3B ，VCC5B 正常，收到开启信号（VCORE--ON和温控信号一起），PG信号，VTT—PWRG信号下整个电路开始工作产生VCCCPUCORE (CPU电压)。同时产生VR--PG信号给南桥和CLK—EN信号给时钟。

12，
PMH芯片在收到BPWRG后就会发出-PM_SLP_S3到时钟IC,
南桥在收到VR-PG和TB的BPWRG信号后就会发出STP--CPU, STP-PCI到时钟IC，
CPU供电IC的CLK—EN时信号开启时钟。

时钟电路工作产生各个总线和外设的时钟。
