用Protel 99se导出SMT坐标

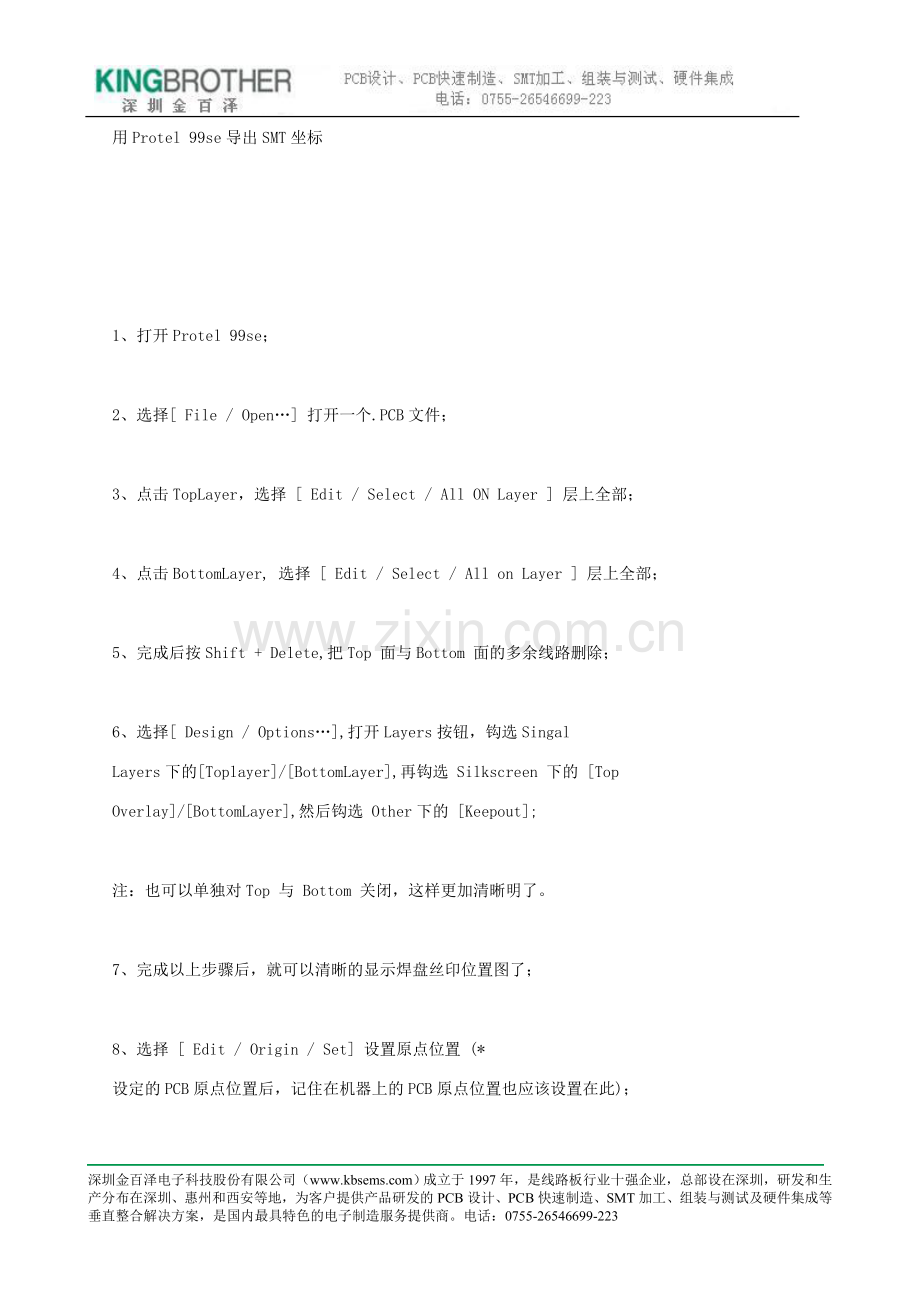

1、打开Protel 99se；

2、选择[ File / Open…] 打开一个.PCB文件；

3、点击TopLayer，选择 [ Edit / Select / All ON Layer ] 层上全部；

4、点击BottomLayer, 选择 [ Edit / Select / All on Layer ] 层上全部；

5、完成后按Shift + Delete,把Top 面与Bottom 面的多余线路删除；

6、选择[ Design / Options…],打开Layers按钮，钩选Singal
Layers下的[Toplayer]/[BottomLayer],再钩选 Silkscreen 下的 [Top
Overlay]/[BottomLayer],然后钩选 Other下的 [Keepout];

注：也可以单独对Top 与 Bottom 关闭，这样更加清晰明了。

7、完成以上步骤后，就可以清晰的显示焊盘丝印位置图了；

8、选择 [ Edit / Origin / Set] 设置原点位置 (*
设定的PCB原点位置后，记住在机器上的PCB原点位置也应该设置在此)；

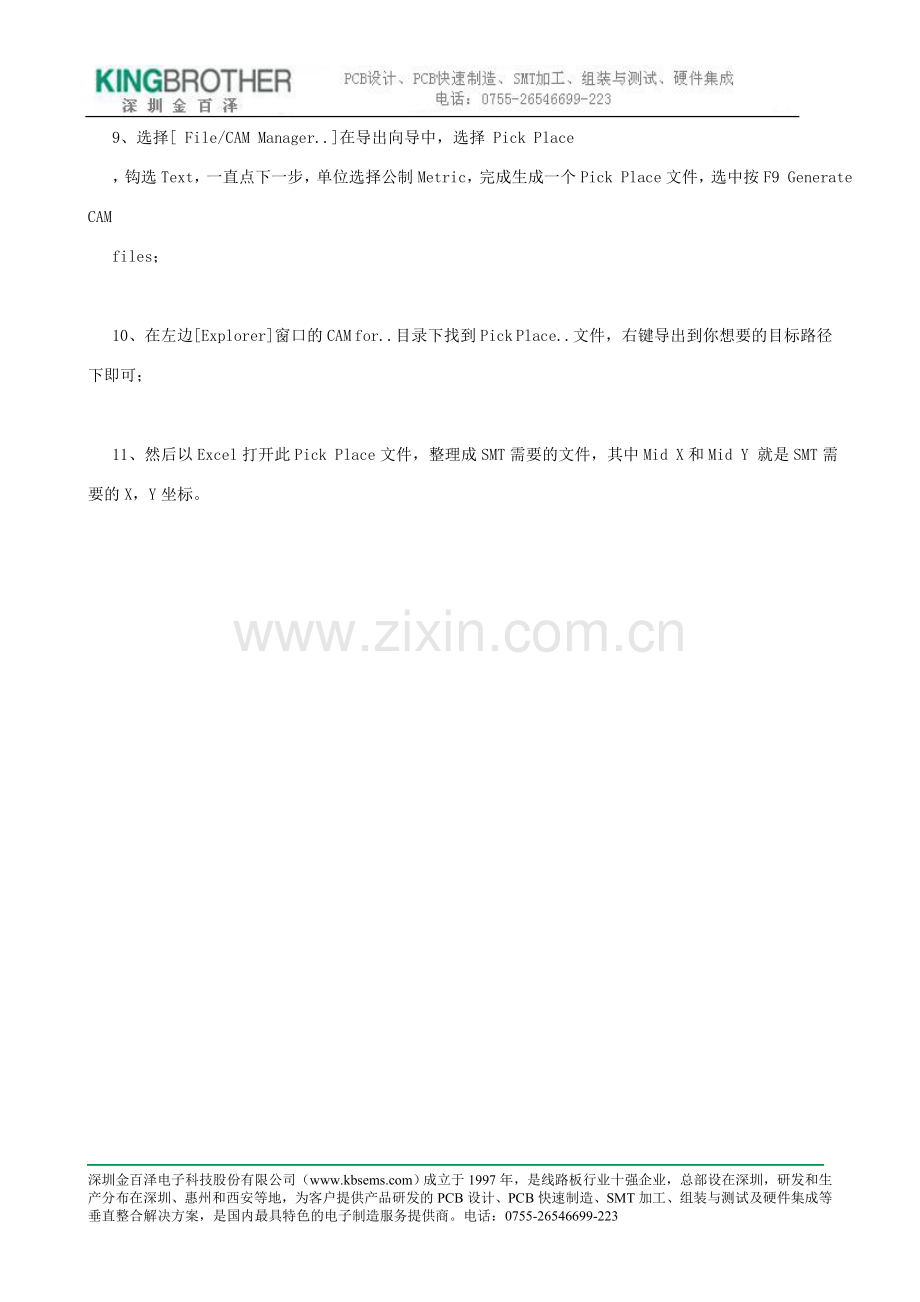

9、选择[ File/CAM Manager..]在导出向导中，选择 Pick Place
，钩选Text，一直点下一步，单位选择公制Metric，完成生成一个Pick Place文件，选中按F9 Generate CAM
files；

10、在左边[Explorer]窗口的CAM for..目录下找到Pick Place..文件，右键导出到你想要的目标路径下即可；

11、然后以Excel打开此Pick Place文件，整理成SMT需要的文件，其中Mid X和Mid Y 就是SMT需要的X，Y坐标。
