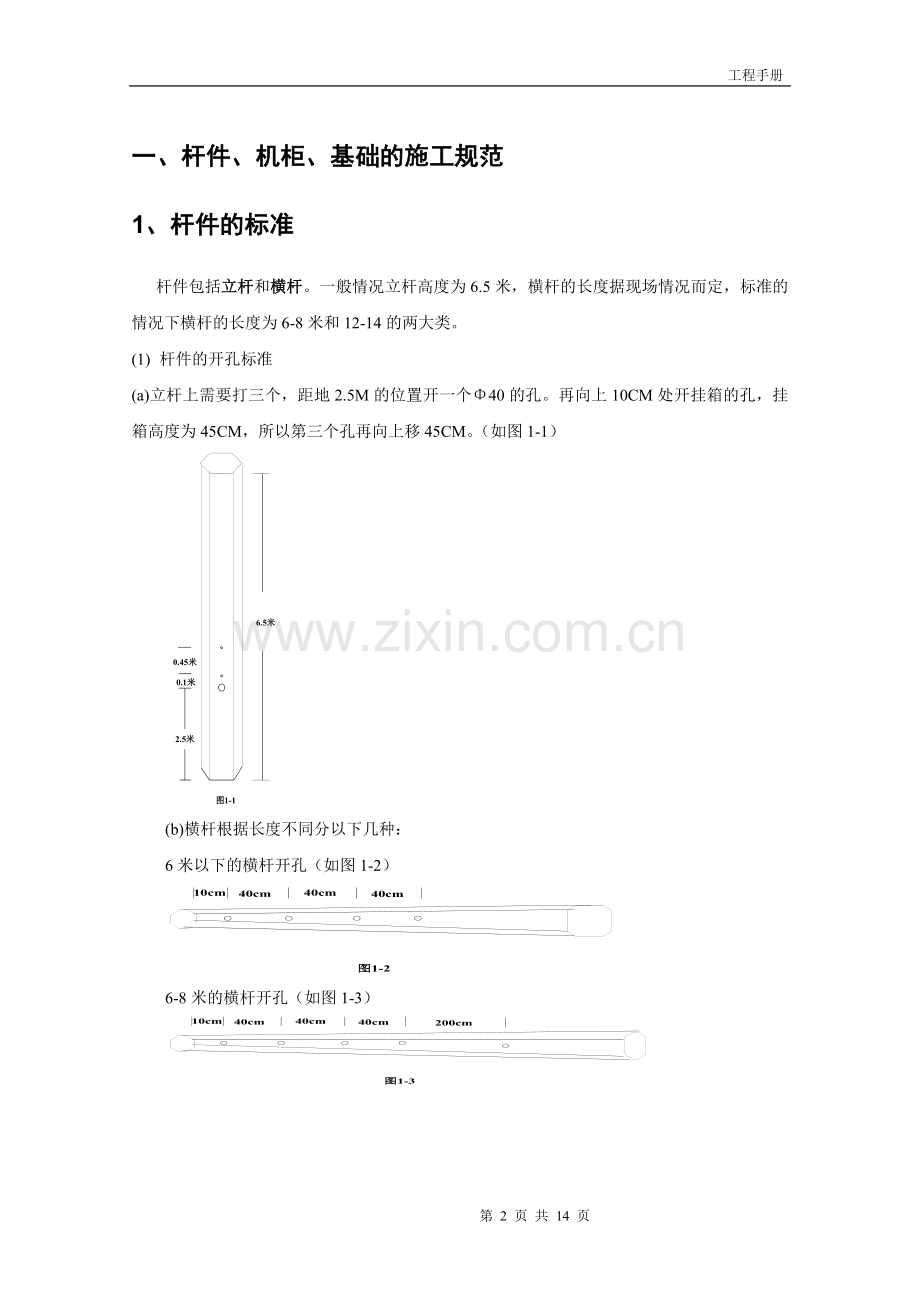

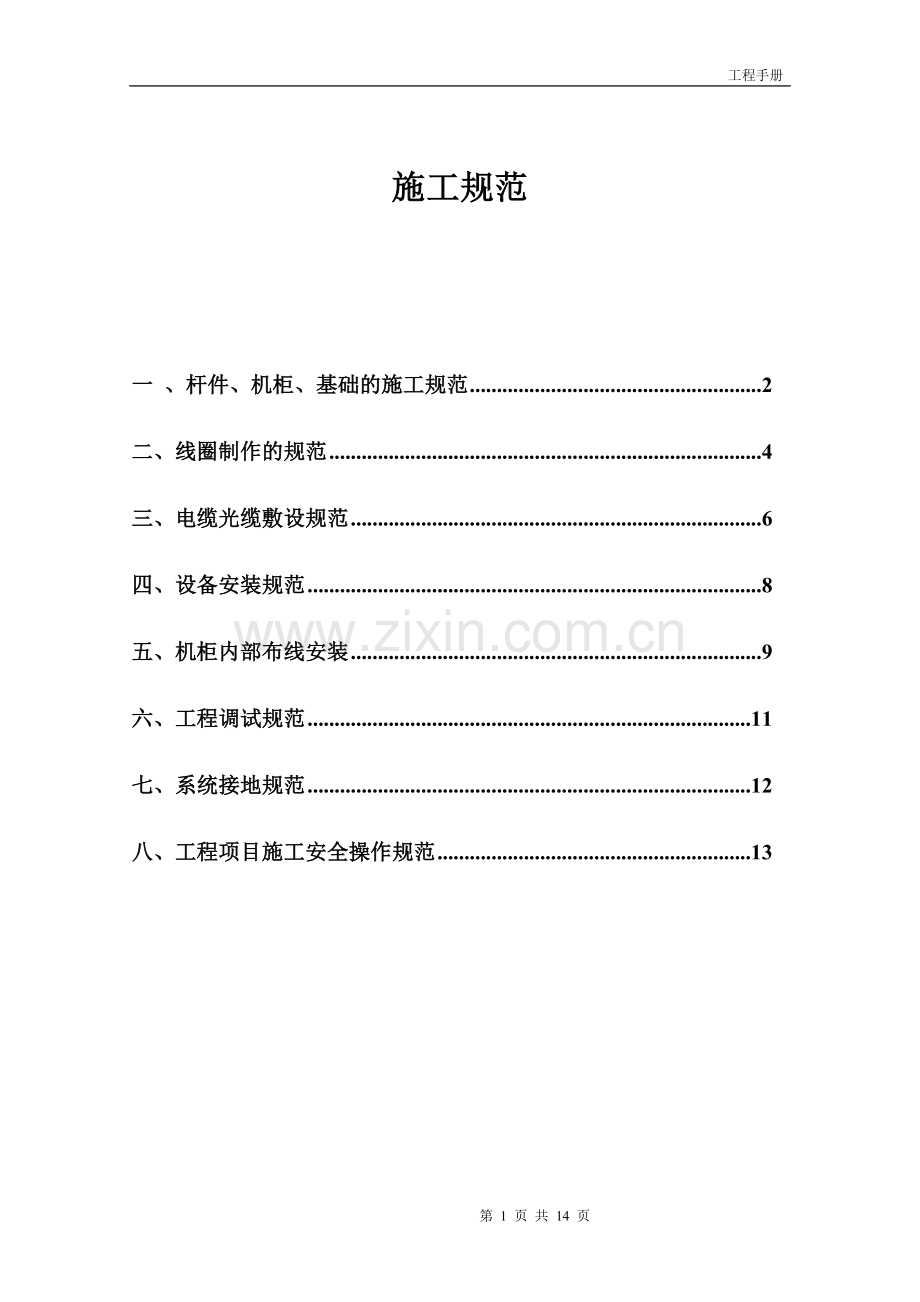

工程手册 施工规范 一 、杆件、机柜、基础的施工规范 2 二、线圈制作的规范 4 三、电缆光缆敷设规范 6 四、设备安装规范 8 五、机柜内部布线安装 9 六、工程调试规范 11 七、系统接地规范 12 八、工程项目施工安全操作规范 13 一、杆件、机柜、基础的施工规范 1、杆件的标准 杆件包括立杆和横杆。一般情况立杆高度为6.5米,横杆的长度据现场情况而定,标准的情况下横杆的长度为6-8米和12-14的两大类。 (1) 杆件的开孔标准 (a)立杆上需要打三个,距地2.5M的位置开一个Φ40的孔。再向上10CM处开挂箱的孔,挂箱高度为45CM,所以第三个孔再向上移45CM。(如图1-1) (b)横杆根据长度不同分以下几种: 6米以下的横杆开孔(如图1-2) 6-8米的横杆开孔(如图1-3) 12-14米的横杆的开孔(如图1-4) ① ② ③ 2、抱箍的选用 如上图:横杆分为三个区域,在①区一般是横杆的最头处,这里是整个横杆上最小的部分,所以用110CM就可以了,②区域用150-180即可,③区域用200。 3、基础的规范 (a)杆件基础的大小与所选的横杆长短有关,一般有以下几种情况:(以下单位为米) 横杆6-8为的杆件基础为1*1*1.5 横杆10-12为的杆件基础为1.5*1.5*1.8 横杆不足6米的杆件基础为 0.8*0.8*1.2(一般用于监控) (b)机柜、小立柜的基础 机柜的基础为0.8*0.8*0.6(基础要高于路面20CM) 小立柜的基础为0.5*0.5*0.5 (c)摄像机立杆基础定位 电子警察摄像机立杆基础最佳位置距停车线20-22米。 如下图所示 卡口摄像机立杆的基础应在灯杆基础后的12-15米处。如下图所示 : 二、线圈制作的规范 1、电子警察线圈制作 以停车线为标准往回10CM处切第一个线圈长度(线圈规格:长2M宽1M),第二个线圈在停车线外与第一个线圈间距75CM处切割。如下图所示: 线圈的切割与绕线方法,线必须以顺时针方向绕五圈(如图) . . 用4mm²的单股多芯铜线五圈后引到路边用0.75 mm²的两芯屏幕线连接至箱中,接头用焊锡焊好后加上热缩套管包好。待路面干燥后,先用沙在线圈上密封后加热熔沥青。 2、卡口线圈的切割 敷设双线圈以行车方向为准第一个线圈(A)与第二个线圈之间间距4.5米(如图) 对应的车牌特写图片拍摄触发位置为车辆刚驶进A线圈时触发即特写镜头取景位置下端为A线圈的一条边线。(如图) 卡口线圈的切割方法和绕线方法与电子警察线圈的一样。(如图) . 三、电缆光缆敷设规范 1、总则:任何电缆在施工前首先复查,确保无断头和无短路放可投入使用。 2、线材规格 红绿灯信号:RVV4*0.75 总供电电源线:RVV2*2.5 机柜至立杆电源线:RVV2*1.5 线圈至挂箱馈线(CAN总线):RVVP2*0.75 挂箱至灯电源线:RVV4*0.75 视频线:SYV 75-5-2 (128网) 地感线圈线:BRV1*2.5 3、线材施工保护 在线材施工中确保光缆无打绞,过弯半径不能小于其直径的20倍。 所有入地线缆均需地面40cm以下,沿站石敷设 所有线缆需套管保护。 4、电缆接头及其质量。 所有管道内电缆、光缆均不许有接头,手井、检修井内接头均需错开连接,外套热缩管确保绝缘完好,不进水不氧化。 5、布线标准 各个方向至少埋设2根ф32聚乙烯PE脂管。 所套线管须有冗余(管径至少留有30%)。 所有借用管井需在井口套聚乙烯PE脂管一边重一米且挂牌。电缆红牌,光缆蓝牌(上书公安光缆)。 过马路线缆需套有PPR供水管。 线路2端上杆预留一米,机柜出线预留1.5米,挂箱预留1米。 光缆在强电沟中敷设必须上架,平均每隔300米挂一块公安专用牌且需对线材标识做好保护措施,,马路过街路口必须在进线口预留两个过街井盖的距离并追加10米的冗余,每隔200米盘10米。 机柜基础埋5根ф50管,管材接口需光滑且要外套。 在路由选择上要考虑将人为破坏因素降到最小,避开加油站,园林绿化带,国防光缆。线路选择需便于后期维修。 光缆余量2头留5米。 架空钢丝绳用7*2.2钢丝绳,平均每隔50米挂钩每隔300米挂牌。 布线方向由立杆向机柜方向布。 6、电缆的定做。 考察线路走向,预估线材用量(误差10%以内)。 在需始末中间放光端机的路线所需光缆要分开定做,但米标要连续。 7、线材标记。 视频线顺序标记,以2车道为例,即由南向北快车道特写标S1,快2特写标S2,全景标S3。 线圈标识如下图解 1 3 2 停车线 行车方向 线圈馈线CAN总线标识采用由南到北,由北到南,由东向西,由西向东顺序标识分别为A1,A2,A3,A4。 电源线标识采用由南到北,由北到南,由东向西,由西向东顺序标识分别为SP,NP,EP,WP。 从红绿灯机柜引致1U检测器箱的红绿灯检测线需做明显标志。 所有标识均需鲜艳,醒目,一目了然,使用期长。 四、设备安装规范 一、杆件的安装:在杆件的安装过程中,位置必须摆正,横臂尽可能与分道线垂直与停车线平行,在吊装过程中,确保杆件表面的油漆无大面积明显的划伤脱落,同时要检查杆件的开孔尺寸孔是否与设计图纸相符。 二、机柜的安装:机柜安装的位置要尽可能与红绿灯主机相邻,确保非路面的最低处以防受渍。 三、挂箱的安装:挂箱在挂上前,我们要先将线圈检测板、通讯板、开关电源等安装在箱内。因此需要根据路口的情况选择适合的板卡安装(卡口型、闯红灯型)。在单方向安装超过三个摄像头的路口,需额外增加一个给摄像机供电的开关电源。补光灯的光控器和变电压设备也需安装在箱内。挂箱安装的高度距地面为2.5m。用Φ10mm的国际标准螺丝固定在F型立杆上。 四、护罩的安装:护罩通过双层万向头和抱箍固定在F型立杆的横臂上,原则上特写摄像头的护罩分别正对着所拍车道的正中间(尽可能靠近所抓拍的车道)。全景摄像机需根据路面的现场的情况(停车线内一个车身位置和红绿灯位置的最佳效果)调节。 五、补光灯的安装:补光灯原则上每个车道对应一个,同时补光灯的光源范围应尽可能调整到车牌拍摄的范围,以达到最佳的补光效果。(每个车道补光灯安装在本车道护罩的右侧10cm处。 六、检测器安装于机柜内,通过内六角Φ5mm固定在柜内的卡口上,各个方向引申过来的信号线、红灯信号线及检测器与抓拍主机的通讯线均按标示连接。 五、机柜内部布线安装 一. 机箱内部的所有接线尽量在机箱的背面; 二. 进出机柜的强电信号线应顺着机柜内左边线槽走线并与相对应的空开或接线柱相连; 三. 进出机柜的弱电线络应顺着机柜内右边线槽走线。线圈信号线、检测器的通讯线与相对应的端口相连,视频线做成BNC头与视频采集卡上所对应的端子相连(依次为由南向北、由北向南、由东向西、由西向东),先特写再全景。 四. 用扎带将线缆捆扎整齐,同时在接头处预留一定的长度,捆扎后多余的先缆尽量盘存到机柜的底部。在有光缆时,其盘旋的半径不得小于20cm。 通讯卡值编号 方向: 代表符号 通讯卡值符号 由南向北: S A1 由北向南: N A2 由东想西: E A3 由西想东: W A4 车道对应摄像机号: 左转:T1 直行:T2、 T3、 T4(按行车方向由左向右) 全景:Q (1)地感线圈标记命令: 见图Ⅰ (2)视频电缆的命令:路口方向代表符号+车道对应摄像机号 例如:ST1:代表由南向北左转车道特写摄像机 (3)电源线的命令:主电源(每个方向):路口方向代表符号+P 例如:SP:代表由南向北主电源线缆。 EP:代表由东向西主电源线缆。 分支电源(每个立杆上): P C:摄像机电源 D:补光灯电源 S:由南向北 N:由北向南 E:由东向西 W:由西向东 例如:EPC:表示由东向西方向立杆的摄像机电源 注:当有多根电源线时,可以在标签后加上数字以示区分。 例如:SPC1:表示南向立杆的摄像机电源1#线。 六、工程调试规范 1-1:工控机系统安装windows2000标准版。硬盘分区为C、D、E、F四个区,其中C区10G,D区10G、余下硬盘空间E、F两个区均分。系统安装完后做GHOST克隆,将映像文件存放在D区的ghost目录下。 1-2:C区用于装系统,D区建soft、Iamgeload、自动重启、华友电子警察系统4个目录,soft用于放常用软件(office2003,winrar,acdsee)及各板卡驱动(海康卡和大恒卡驱动)、自动重启是电脑自动重启软件、Imageload是自动上传软件、华友电子警察用于存放闯红灯或者卡口程序。对于闯红灯抓拍:E区建一个image\pic目录用于存放闯红灯的正式图片。F区建一个image\testpic目录用于存放过车拍图片、建一个“录像”目录用于存放录像文件、建一个“超速”用于存放超速的车辆图片。对于卡口:E区建一个“超速”的目录用于存放超速的车辆图片、F区建一个image目录用于存于过车拍的所用图片。 1-3:路口代码规定为:闯红灯抓拍系统为:100N、卡口系统为:200N (N代表第几个路口) 1-4:视频接法规定:视频按由南向北、由北向南、由东向西、由西向东四个方向依次接入视频卡。每个方向按先车道后全景的原则、车道视频先后顺序按从双黄线开始从左向右的顺序。 1-5:通讯卡值规定:由南向北为A1、由北向南A2、由东向西A3、由西向东A4。 1-6:系统车牌大小调试规定按如下图大小: 1-7:调试步骤:先对整个系统连线检查完毕后通电,系统进入通电状态。连接好各方向视频、然后调节每路视频图像(大小、远近、聚焦点等)。调节各方向检测板拔码开关至正常闪烁无干扰,按规定调节各方向通信卡值。连接各串口线,运行程序,进入系统试运行。 七、系统接地规范 1-1杆件接地 浇灌混凝土之前(如图)将2米长的钢铅打入地基底部至少一米深顶部高出地基础2CM,然后通过10平方的铜芯线将钢铅各杆件上的接地孔接好并引到挂箱接地螺丝处实现接地。 1-2机柜接地 沿基础中间打入2米圆钢铅到底部1.5为深,钢铅顶部高出2CM。(如图) 1-3摄像机护罩等接地 摄像机及杆上其它设备接地通过一根4平方米线接到挂箱的接地螺丝上。 八、工程项目施工安全操作规范 一、适用范围和目的 本规范适用于公司实施的各项工程项目施工过程,目的是对施工过程的各种操作行为进行安全控制,保证各项施工活动按规定的方法在安全的状态下进行。保证施工人员的人身安全。 二、职责 项目经理(负责人)对工程项目施工过程的安全负责,确保项目施工顺利完成。 三、内容 1、施工人员进行操作前应先熟悉现场环境,各种设备设施的位置及线路连接情况。 2、进行交通路面施工时,施工人员应在道路来车方向距施工点40M处设立警示牌或标志,提醒车辆注意安全。 3、在有雨、雪、雾等能见度不好及光线较暗的天气情况时,不应进行路面施工操作。 4、高空作业衣着要灵便,禁止穿硬底和易滑的鞋。 5、高空作业所有材料要堆放平稳,工具应随手放入工具袋内,上下传递物件禁止抛掷。 6、遇有恶劣气候(如风力在六级以上)影响施工安全时,禁止进行露天高空作业。 7、梯子不得缺档,不得垫高使用,梯子横档间距离30厘米为宜,使用时上端要扎牢,下端要采取防滑措施,单面梯与地面夹角以60-70度为宜,禁止两人同时在梯子上作业,如需接长使用,应绑扎牢固,人字梯底脚要拉牢,在通道处使用梯子,应有人监护或设置围栏。 8、机电设备操作人员,工作前必须检查机械仪表、工具等确认完好方准使用。 9、转动机械转动的危险部位要设防护装置。 10、机械电气设备不得带病运转和超负荷作业,发现不正常情况,应立即停机检查,不得在运转中修理。 11、任何设备装置安装及线路接线时都不应带电进行。 12、使用的电气线路必须具有足够的绝缘强度、机械强度和导电能力并应定期检查。禁止使用绝缘老化或失去绝缘性能的电气线路。软电缆或软线中的绿/黄双色线在任何情况下只能用作保护线。 13、用电设备在暂停或停止使用、发生故障或遇突然停电时均应及时切断电源,必要时应采取相应技术措施。 14、当电气装置的绝缘或外壳损坏,可能导致人体触及带电部分时,应立即停止使用,并及时修复或更换。 15、当发生人身触电事故时,应立即断开电源,使触电人员与带电部分脱离,并立即进行急救。在切断电源之前禁止其他人员直接接触触电人员。 16、当发生电气火灾时,应立即断开电源,并采用专用的消防器材进行灭火。 17、移动使用的配电箱(板)应采用完整的、带保护线的多股铜芯橡皮护套软电缆或护套软线作电源线,同时应装设漏电保护器。 18、插头与插座应按规定正确接线,插座的保护接地极在任何情况下都必须单独与保护线可靠连接。严禁在插头(座)内将保护接地极与工作中性线连接在一起。在插拔插头时,人体不得接触导电极,不应对电源线施加拉力。 第 14 页 共 14 页
