CAD制图常用符号.ppt

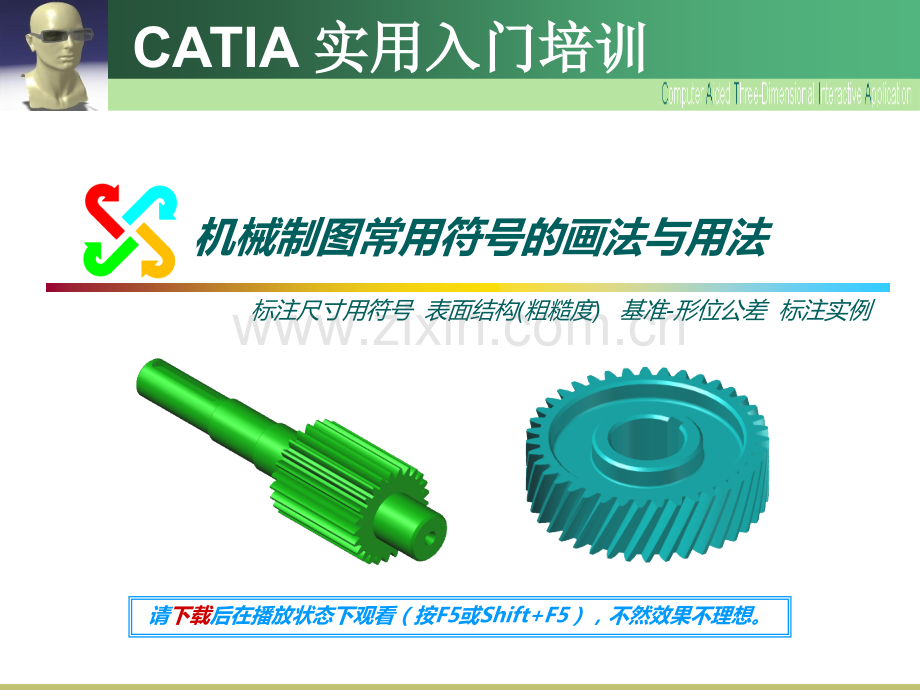

CATIA 实用入门培训实用入门培训机械制图常用符号的画法与用法标注尺寸用符号 表面结构(粗糙度)基准-形位公差 标注实例 请下载后在播放状态下观看（按F5或Shift+F5），不然效果不理想。CATIA 实用入门培训实用入门培训请按Shift+F5CATIA 实用入门培训实用入门培训一、尺寸线终端的画法摘自GB/T 4485.42003（字体高度h=2.5、3.5、5、7、10、14、20）d粗实线宽度尺寸线终端的箭头h字体高度尺寸线终端的斜线机械图样中一般采用箭头作尺寸线的终端机械图样中一般采用箭头作尺寸线的终端CATIA 实用入门培训实用入门培训符号及字体的线宽b=0.1h二、标注尺寸用符号的画法摘自GB/T 4485.42003（字体高度h=2.5、3.5、5、7、10、14、20）正方形正方形深深 度度沉孔或锪平沉孔或锪平埋头孔埋头孔弧弧 长长CATIA 实用入门培训实用入门培训符号及字体的线宽b=0.1h二、标注尺寸用符号的画法（GB/T4485.4：字体高度h=2.5、3.5、5、7、10、14、20）斜斜 度度锥锥 度度摘自GB/T 157541995CATIA 实用入门培训实用入门培训二、标注尺寸用符号的画法（GB/T4485.4：字体高度h=2.5、3.5、5、7、10、14、20）中心孔中心孔摘自GB/T 4459.51999d=0.1hH1=1.4ha：标注中心孔符号的区域b=粗实线的宽度CATIA 实用入门培训实用入门培训三、陪我玩玩好吗？在在AutoCAD中输入符号中输入符号1、建立新图层“符号层”线型continuous颜色线宽(字高的1/10)；2、多行文字选择字体为gdt输入小写字母，最后改回你想要的字体，输入数字或文字，如18。符号会随图层符号会随图层线宽变化，文线宽变化，文字、数字不会字、数字不会变。变。建议：本方法打建议：本方法打出的斜度和锥度出的斜度和锥度不能掉头，还是不能掉头，还是做成做成“块块”好些。好些。CATIA 实用入门培训实用入门培训投 篮请按Shift+F5CATIA 实用入门培训实用入门培训四、表面结构（粗糙度）符号的画法摘自GB/T 13120061、当字高为h时，符号的线宽b=0.1h；2、H2(最小值)=3h，取决于标注的内容。（GB/T4485.4：字体高度h=2.5、3.5、5、7、10、14、20）CATIA 实用入门培训实用入门培训基本图形符号仅用于简化代号标注，没有补充说明时不能单独使用。扩展图形符号包括要求去除材料的图形符号和不允许去除材料的图形符号。五、表面结构（粗糙度）符号说明CATIA 实用入门培训实用入门培训完整图形符号：在长边上加一条横线。在报告和合同的文本中，用文字表达这些符号时：APA表示允许任何工艺；MRR表示去除材料；NMR表示不去除材料。五、表面结构（粗糙度）符号说明CATIA 实用入门培训实用入门培训六、基准符号的画法基准用一个大写字母标注在基准方格内，与一个涂黑的或者空白的正三角形相连以表示基准，涂黑的和空白的基准三角形含义相同。当字高为h时，符号及字体的线宽b=0.1h，H=2h（GB/T4485.4：h=2.5、3.5、5、7、10、14、20）CATIA 实用入门培训实用入门培训七、形位公差框格的画法1、当字高为h时，框格线宽b=0.1h，H=2h；2、第一框格为正方形；3、其余框格长度视需要而定。（GB/T4485.4：字体高度h=2.5、3.5、5、7、10、14、20）CATIA 实用入门培训实用入门培训后面是标注实例挺烦人的，不看也罢！CATIA 实用入门培训实用入门培训八、标注尺寸用符号标注实例（1）GB/T 4458.4-2003；标注正方形结构尺寸时在尺寸前面加注正方形符号。CATIA 实用入门培训实用入门培训GB/T 4458.4-2003；标注弧长时在尺寸前面加注弧长符号。GB/T 4458.4-2003GB/T 16675.2-1996埋头孔符号。八、标注尺寸用符号标注实例（2）CATIA 实用入门培训实用入门培训GB/T 4458.4-2003GB/T 16675.2-1996沉孔或锪平符号。注：锪平不必标注深度，锪平为准。GB/T 4458.4-2003；GB/T 15754-1996深度符号。八、标注尺寸用符号标注实例（3）CATIA 实用入门培训实用入门培训GB/T 4459.5-1999中心孔符号。八、标注尺寸用符号标注实例（4）CATIA 实用入门培训实用入门培训GB/T 4458.4-2003 斜度符号。GB/T 4458.4-2003GB/T 15754-1995锥度符号。或八、标注尺寸用符号标注实例（5）CATIA 实用入门培训实用入门培训请按Shift+F5CATIA 实用入门培训实用入门培训九、表面结构要求标注实例表面结构要求的注写位置CATIA 实用入门培训实用入门培训表面结构要求对每一表面一般只标注一次，并尽可能注在相应的尺寸及其公差的同一视图上。除非另有说明，所标注的表面结构要求是对完工零件表面的要求。当在图样某个视图上构成封闭轮廓的各个表面有相同的表面结构要求时，应在完整图形符号上加一圆圈，标注在图样中工件的封闭轮廓线上，如果标注会引起歧义时，各表面要分别标注。注：图示的表面结构符号是指对图形中封闭轮廓的六个面的共注：图示的表面结构符号是指对图形中封闭轮廓的六个面的共同要求（不包括前后面）同要求（不包括前后面）九、表面结构要求标注实例表面结构的标注规定（1）CATIA 实用入门培训实用入门培训表面结构的注写和读取方向与尺寸的注写和读取方向一致。九、表面结构要求标注实例表面结构的标注规定（2）CATIA 实用入门培训实用入门培训 表面结构要求可标注在轮廓线上，其符号应从材料外指向并接触表面。必要时，表面结构符号也可以用带箭头或黑点的指引线引出标注。九、表面结构要求标注实例表面结构的标注规定（3）CATIA 实用入门培训实用入门培训 在不致引起误会时，表面结构要求可以标注在给定的尺寸线上。九、表面结构要求标注实例表面结构的标注规定（4）CATIA 实用入门培训实用入门培训 表面结构要求可标注在形位公差框格的上方。九、表面结构要求标注实例表面结构的标注规定（5）CATIA 实用入门培训实用入门培训 表面结构要求可以直接标注在延长线上，或用带箭头的指引线引出标注。圆柱和棱柱表面的表面结构要求只标注一次，如果每个表面有不同的表面结构要求，则应分别单独标出。九、表面结构要求标注实例表面结构的标注规定（6）表面结构要求标注在圆柱特征的延长线上圆柱和棱柱的表面结构要求注法CATIA 实用入门培训实用入门培训如果在工件的多数（包括全部）表面有相同的表面结构要求，则其表面结构要求可统一标注在图样的标题栏附近，不同的表面结构要求应直接标注在图中。此时（除全部表面有相同要求的情况外），表面结构要求的符号后面应有：在圆括号内给出无任何其他标注的基本符号，如图（a）所示；在圆括号内给出不同的表面结构要求，如图（b）所示。九、表面结构要求标注实例表面结构的标注规定（7）CATIA 实用入门培训实用入门培训当多个表面具有相同的表面结构要求或图纸空间有限时，可采用简化画法，用带字母的完整符号，以等式的形式，在图形或标题栏附近，对有相同表面结构要求的表面进行简化标注。置于图形或置于图形或标题栏附近标题栏附近九、表面结构要求标注实例表面结构的标注规定（8）CATIA 实用入门培训实用入门培训由几种不同的工艺方法获得的同一表面，当需要明确每种工艺方法的表面结构要求时的标注。九、表面结构要求标注实例表面结构的标注规定（9）CATIA 实用入门培训实用入门培训 同一表面上有不同的表面粗糙度同一表面上有不同的表面粗糙度要求时，必须用要求时，必须用细实线细实线细实线细实线画出其分界线，画出其分界线，并标注出相应的表面粗糙度代号和尺并标注出相应的表面粗糙度代号和尺寸。寸。对连续的同一表面或重复要素对连续的同一表面或重复要素（如孔、槽、齿的表面）其粗糙度（如孔、槽、齿的表面）其粗糙度只注一次。只注一次。九、表面结构要求标注实例表面结构的标注规定（10）CATIA 实用入门培训实用入门培训 对不连续的同一表面，可用细实线连接起来，表面粗糙度代号只注一次对不连续的同一表面，可用细实线连接起来，表面粗糙度代号只注一次。九、表面结构要求标注实例表面结构的标注规定（11）CATIA 实用入门培训实用入门培训 轮齿表面粗糙度代号注在分度轮齿表面粗糙度代号注在分度线上：线上：螺纹表面粗糙度代号注在尺螺纹表面粗糙度代号注在尺寸线或其延长线上。寸线或其延长线上。九、表面结构要求标注实例表面结构的标注规定（12）CATIA 实用入门培训实用入门培训符号符号符号符号注在注在注在注在带带黑黑黑黑点的点的点的点的指引指引指引指引线线上上上上字字字字头头向上向上向上向上或向左或向左或向左或向左符号注在公符号注在公符号注在公符号注在公差框格上差框格上差框格上差框格上符号注在公符号注在公符号注在公符号注在公差框格上方差框格上方差框格上方差框格上方符号注在符号注在符号注在符号注在带带箭箭箭箭头头的指引的指引的指引的指引线线上上上上符号注符号注符号注符号注在尺寸在尺寸在尺寸在尺寸线线上上上上符号尖端从材符号尖端从材符号尖端从材符号尖端从材料外指向表面料外指向表面料外指向表面料外指向表面CATIA 实用入门培训实用入门培训不用手穿裤懒人原则：能坐就不站，能躺就不坐，能不用手就坚决用脚!请按Shift+F5CATIA 实用入门培训实用入门培训其实，父亲不过就是一个普普通通的男人 嘴里叼的是自己，肩上扛的是责任，手里牵的是未来为了家庭和未来，即使压弯了腰也无怨无悔。网友评论 平时，对他好点！CATIA 实用入门培训实用入门培训 当基准要素是轮廓线或轮廓面时，基准三角形放置在轮廓线或其延长线上（与尺寸线明显错开）；基准三角形也可放置在该轮廓面引出线的水平线上。十、基准符号标注实例（1）CATIA 实用入门培训实用入门培训当基准是尺寸要素确定的轴线、中心平面或中心点时，基准三角形应放置在该尺寸线的延长线上，如图（a）、（b）、（c）所示；如果没有足够的位置标注基准要素尺寸的两个尺寸箭头，则其中一个箭头可用基准三角形代替，如图（b）、（c）所示；如果只以要素的某一局部作基准，则应用粗点画线表示出该部分并加注尺寸，如图（d）所示。十、基准符号标注实例（2）十、基准符号标注实例（3）中心孔作基准时的标注中心孔作基准时的标注十、基准符号标注实例（4）十一、齿轮轴标注实例CATIA 实用入门培训实用入门培训例：大批量生产。十二、矩形花键标注实例CATIA 实用入门培训实用入门培训十三、渐开线-矩形花键标注实 例CATIA 实用入门培训实用入门培训共 轭 在数、理、化、地、医等学科中，共轭意为按一定的规律相配的一对。通俗点说就是孪生、同步。轭 两牛共用一轭叫做“共轭”。共轭之牛个头应差不多大小（最好是孪生）。轭使得两牛行进时保持相同的步幅和步频步调一致。CATIA 实用入门培训实用入门培训木木 有有 了了！我到月球出差去了，(_)拜拜！
