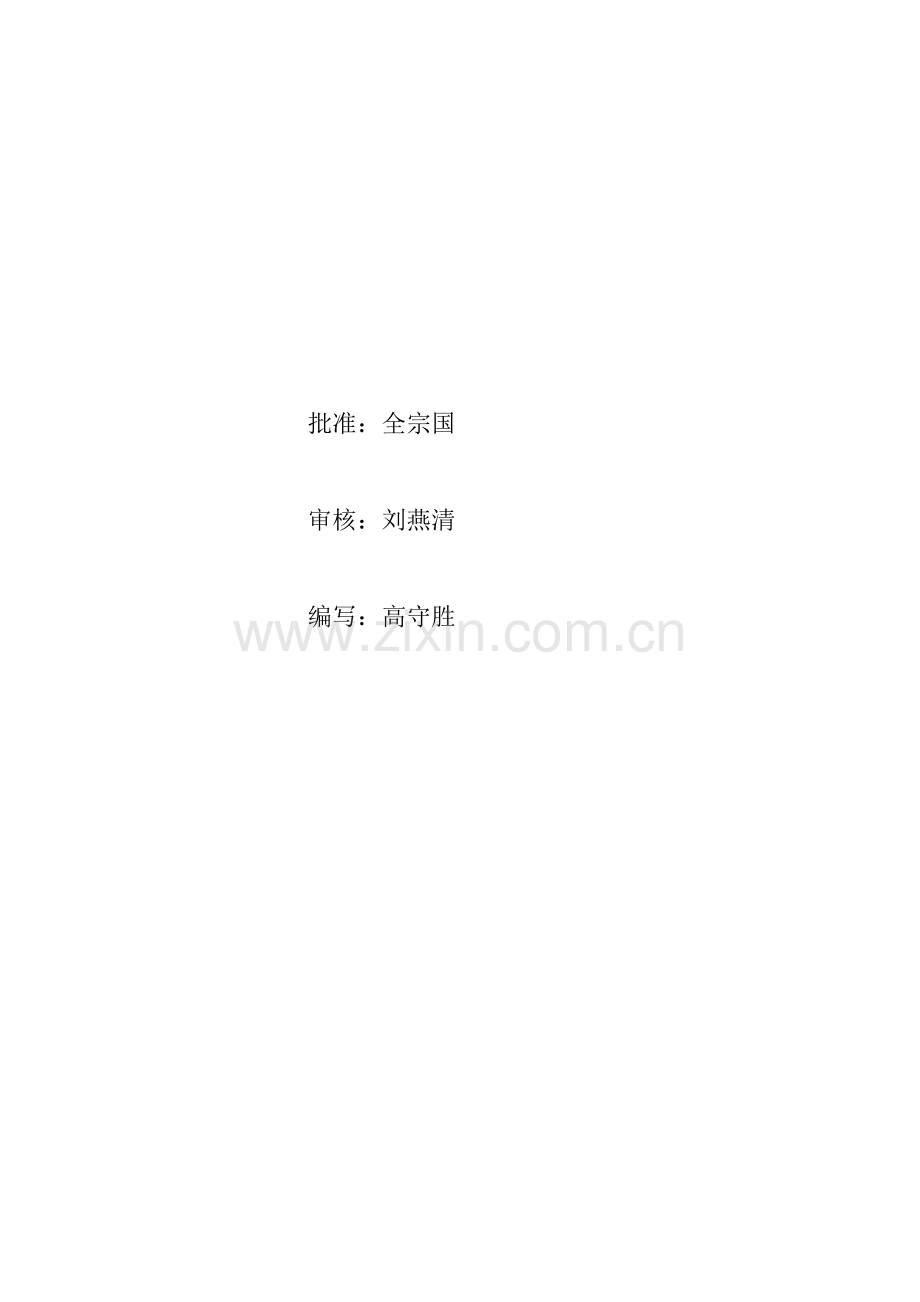

吉牛水电站水工建筑物建基面施工质量验收监理实施细则（编号：HND18/P220-2009-B006）湖南水利水电工程监理承包总公司吉牛水电站工程监理部 2009年05月9日批准：全宗国审核：刘燕清编写：高守胜目录 1 总则 3 2 开挖过程检验 3 3 监理单位预检 3 4 建基面验收 4 5 其他 4 6 附件 5 吉牛水电站水工建筑物建基面施工质量验收监理实施细则 1 总则 1.1 为了有利于水工建筑物建基面施工质量验收工作的顺利进行，根据工程施工合同文件有关规定，编制本实施细则。 1.2 本细则依据《水工建筑物岩石基础开挖工程施工技术规范》（DL/T 5389-2007）、《水电水利工程施工测量规范》（DL/T 5173-2003）、《水电水利工程爆破施工技术规范》（DL/T 5135-2001）、《水利水电基本建设工程单元工程质量等级评定标准》（土建工程）（DL/T 5113.1-2005）、《水电水利工程施工通用安全技术规程》（DL/T 5370-2007）、《水电站基本建设工程验收规程》（DL/T 5123-2000）、《监理规划》等有关工程规程、规范及合同文件有关规定编制。 1.3 本细则仅适用于本工程主体工程水工建筑物和重要临时建筑物的岩质边坡、岸坡和岩石地基开挖工程。辅助工程建基面开挖施工质量验收可参照本细则适当简化进行。 1.4 水工建筑物建基面开挖工程施工质量检验分承包人自检、监理单位预验和基础联合验收工作小组终验三个阶段进行。 2 开挖过程检验 2.1 基础开挖过程中，承包人地质工程师应注意地质条件的检查，当开挖至保护层时，发现存在设计图中未标注或存在差异的软弱层、断层破碎带、沿断层岩脉加剧风化区域或其他不良地质情况，应及时将有关资料报送设计单位和监理单位，以便于设计单位及时进行设计修改或变更。 2.2 建筑物基础按设计要求开挖（包括必须进行的地质缺陷处理）并经基础清理结束后，承包人应及时进行自检，并在自检合格后，向监理部报送《建基面开挖单元工程施工质量自检合格证》，并申报进行建基面开挖质量联合检验，准备《水工建筑物建基面联合验收签证表》。 2.3 承包人应按联合检验要求，对揭露的施工缺陷和地质缺陷进行处理与建基面整修，并在联合检验确认质量合格后安排进行基础面竣工地形测绘和进行地质编录。 3 监理单位预检 3.1 基础建基面竣工地形测绘、地质编录完成和报验资料准备就绪后，承包人应及时向监理部报送《水工建筑物建基面联合验收签证表》，申请对已开挖完成建筑物基础进行验收签证。 3.2 监理部在收到承包人报送《水工建筑物建基面联合验收签证表》后的24h内，由监理单位会同设计（地质）预检，预检合格后再会同设计、业主进行并完成对申报工程项目基础进行验收。 4 建基面验收 4.1 基础验收由联合验收工作小组进行。其工作是对已完工的重要水工建筑物建基面进行施工质量检验。 4.2 联合验收工作小组在收到承包人报送的《水工建筑物建基面联合验收签证表》后，由监理单位在24h内组织进行和完成对申报工程项目基础的验收，并在验收合格后签发《水工建筑物建基面联合验收签证表》。如建基面暴露时间有严格的规定，监理预检与建基面验收宜同时进行，以缩短现场验收工作时间，为及时覆盖建基面提供足够的时间。 5 其他 5.1 建基面施工质量检验与混凝土结构物浇筑开仓前基础面检查，在性质上是截然不同的两种作业工序检查。除非另行报经监理部批准，否则这两种检验和检查应分别进行。 5.2 建基面开挖开工申请程序、施工过程管理、施工质量控制、单元工程划分、基础验收过程中应完成的竣工资料、合同支付计量，按工程承建合同文件规定及有关监理文件要求进行。 5.3 由于施工质量不合格或基础质量检验申报不当，造成基础验收或后序工程延误，由承包人承担合同责任。 5.4 工程承包人未按工程承建合同规定申报进行基础验收，或未按规定在完成建基面地质编录与竣工地形测绘并经报验合格以前，擅自进行下序的覆盖作业，由此造成返工、施工延误与损失，由承包人承担合同责任。 5.5 由于监理部或业主单位责任，未能按工程承建合同规定的时限组织进行并完成基础验收工作，致使工程承包人造成经济损失的，经监理核签、业主批准后，承包人可列入合同支付申报。 5.6本细则是施工合同技术文件的补充，如有与原合同文件有冲突的，按合同文件相关规定执行。 6 附件附图表验收工作流程图表附表1 岩石地基开挖单元工程施工质量自检合格证附表２　水工建筑物建基面联合验收签证表附表3 岩石地基开挖单元工程质量评定表附表4 软基和岸坡开挖单元工程质量等级评定表附表５岩石边坡开挖单元工程质量等级评定表附：验收工作流程次序工作内容签证手续参加人员备注 1 开挖至土石分界面，地形测量与初步的地质素描施工、设计与施工地质、监理 2 开挖至建基面后，最终的地形测绘及地质素描施工、设计与施工地质、监理 3 施工单位自检建基面开挖工程施工质量自检合格证施工、监理 4 联合检验签证水工建筑物建基面验收证书施工、监理、设计、施工地质、业主 5 单元工程质量评定建基面开挖单元工程质量评定表施工、监理 6 清基并进行砼浇筑（喷护）前的准备工作，申请开浇（喷护）砼施工、监理吉牛水电站岩石地基开挖单元工程施工质量自检合格证第（）号承建单位：合同编号：单位工程名称或编号分部工程名称或编码分项工程名称或编码验收单元工程保护层开挖方法设计建基面高程项目质量标准质量情况主要检查项目 1 保护层开挖浅孔、密孔、少药量、火炮爆破 2 建基面无松动岩块、无爆破影响裂缝 3 断层及裂隙密集带按规定部位挖槽、其深度为宽度的1～1.5倍，规模大时按设计要求处理 4 多组裂缝切割的不稳定岩体按设计要求处理其他检查项目 1 孔、洞（井）或洞穴按设计要求处理 2 软弱夹层厚度大于5cm者，挖至新鲜岩石或设计规定的深度 3 夹泥裂缝（断层）挖至1～1.5倍断层宽度，并清除夹泥或按设计规定处理检查项目项目允许偏差（cm）实测测点数合格率（%）欠挖超挖总点数合格点数基坑（槽）无（有）结构要求或无（有）配筋预埋件等 1 坑（槽）长度宽（m） 2 坑（槽）底部标高 3 垂直或斜面平整度承建单位自检评定等级自检部门：负责人：年月日注：本表一式二份，完成签证后返回报送单位一份，作分部、单位工程验收资料备查。吉牛水电站水工建筑物岩石基础联合验收签证表（第号）承包单位：合同编号：单位工程名称分部工程名称单元工程名称设计建基面高程施工时段起止桩号施工及地质缺陷鉴定联合验收意见建基面简图备查文件目录 1施工质量自检合格证 2 建基面地形测绘图 3建基面地质编录 4 验收小组签名承包人工程地质设计监理单位业主单位注：本表一式二份，完成签证后返回报送单位一份。吉牛水电站软基和岸坡开挖单元工程质量等级评定表 [第号] 承包单位：合同编号：单位工程名称分部工程名称单元工程名称、部位单元工程量桩号（高程）检验日期年月日项类检查项目质量标准检验记录主控项目 1、清基取样检验符合设计要求 2、基础和岸坡开挖清理坡度符合设计要求 3、建基面保护符合设计要求一般项目检测项目设计值允许偏差 (cm) 实测值合格数 (点) 合格率 (%) 欠挖超挖 1、建基面开挖轮廓尺寸坑（槽）长宽坑（槽）底部标高垂直或斜面平整度 2、建基面和岸坡处理符合设计要求检验结果主控项目一般项目共检测点，其中合格点，合格率 %。单元工程等级评定施工单位：单元工程质量等级监理单位：单元工程质量等级注：“＋”为超挖，“－”为欠挖。说明：一式二份报送监理部，完成认证后返回报送单位一份，作分部、单位工程验收资料备查。吉牛水电站岩石边坡开挖单元工程质量等级评定表 [第号] 承包单位：合同编号：单位工程名称分部工程名称单元工程名称、部位单元工程量桩号（高程）检验日期年月日项类检查项目质量标准检验记录主控项目 1、开挖坡面稳定无松动岩块 2、平均坡度不陡于设计坡度 3、保护层开挖浅孔、密孔、少药量、控制爆破一般项目检测项目设计值允许偏差 (cm) 实测值合格数 (点) 合格率 (%) 1、坡脚标高 +20 -20 2、坡面局部超欠挖 ±2% 3、半孔率岩性特征：实测值：检验结果主控项目一般项目共检测点，其中合格点，合格率 %。单元工程等级评定施工单位：单元工程质量等级监理单位：单元工程质量等级注：“＋”为超挖，“－”为欠挖。说明：一式二份报送监理部，完成认证后返回报送单位一份，作分部、单位工程验收资料备查。吉牛水电站岩石地基开挖单元工程质量等级评定表 [第号] 承包单位：合同编号：单位工程名称分部工程名称单元工程名称、部位单元工程量桩号（高程）检验日期年月日项类检查项目质量标准检验记录主控项目 1、保护层开挖浅孔、密孔、少药量、控制爆破 2、建基面无松动岩块、无明显爆破裂隙 3、不良地质处理按设计要求处理 4、多组切割的不稳定岩体开挖按设计要求处理一般项目检测项目设计值允许偏差 (cm) 实测值合格数 (点) 合格率 (%) 1、孔、洞（井）或洞穴按设计要求处理 2、基坑（槽）无结构要求或无配筋预埋件等坑（槽）长度坑（槽）底部标高－10 ＋20 垂直或斜面不平整度 20 3、基坑（槽）有结构要求或无配筋预埋件等坑（槽）长度坑（槽）底部标高 0 ＋20 垂直或斜面不平整度 15 4、声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检验结果主控项目一般项目共检测点，其中合格点，合格率 %。单元工程等级评定施工单位：单元工程质量等级监理单位：单元工程质量等级注：根据所在工程需要决定是否采用岩石地基声波检测。说明：一式二份报送监理部，完成认证后返回报送单位一份，作分部、单位工程验收资料备查。
